Wartung und Pflege des Fahrzeugs
Batterie der Fernbedienung/
des elektronischen Schlüssels
●Schlitzschraubendreher
● Kleinen Kreuzschlitzschraubendreher
● Lithium-Batterie
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR1632

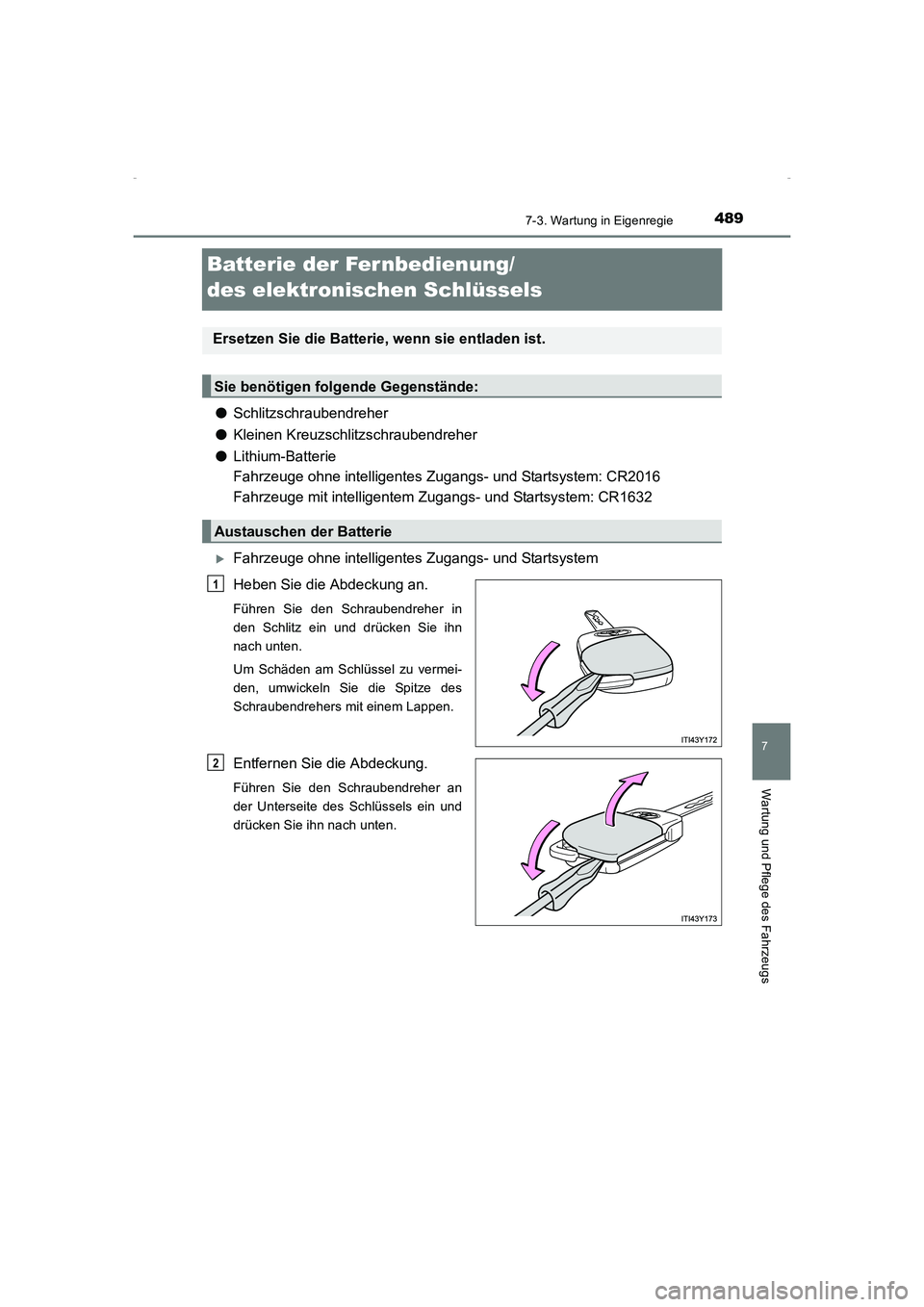

XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Heben Sie die Abdeckung an.
Führen Sie den Schraubendreher in
den Schlitz ein und drücken Sie ihn
nach unten.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die Abdeckung.
Führen Sie den Schraubendreher an
der Unterseite des Schlüssels ein und
drücken Sie ihn nach unten.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 489 Friday, February 6, 20 15 8:11 PM

4907-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
XFahrzeuge mit intelligentem Zugangs- und Startsystem

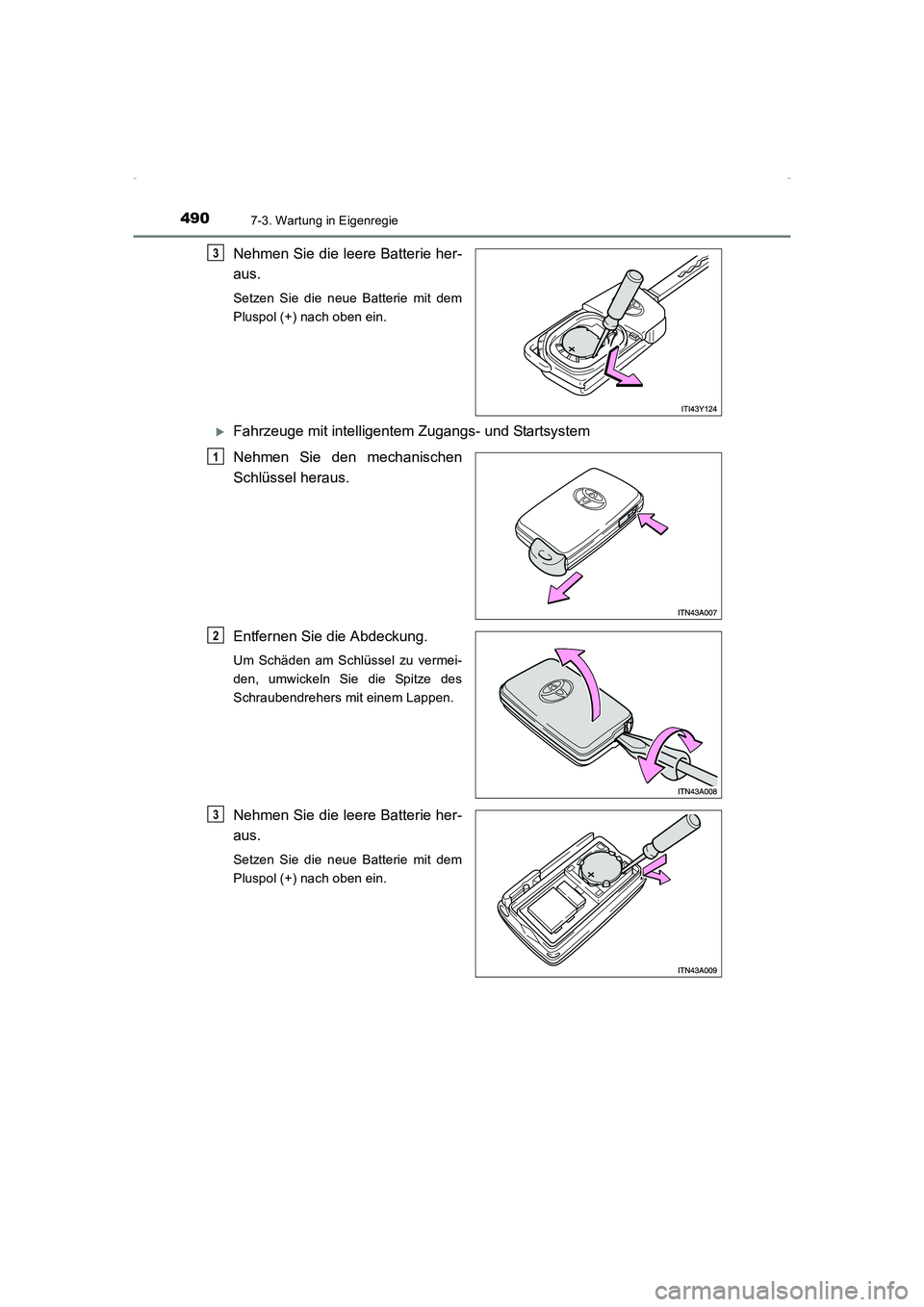

Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
3
1
2
3
AVENSIS_OM_OM20C22M_(EM).book Page 490 Friday, February 6, 2015 8:11 PM

4917-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)

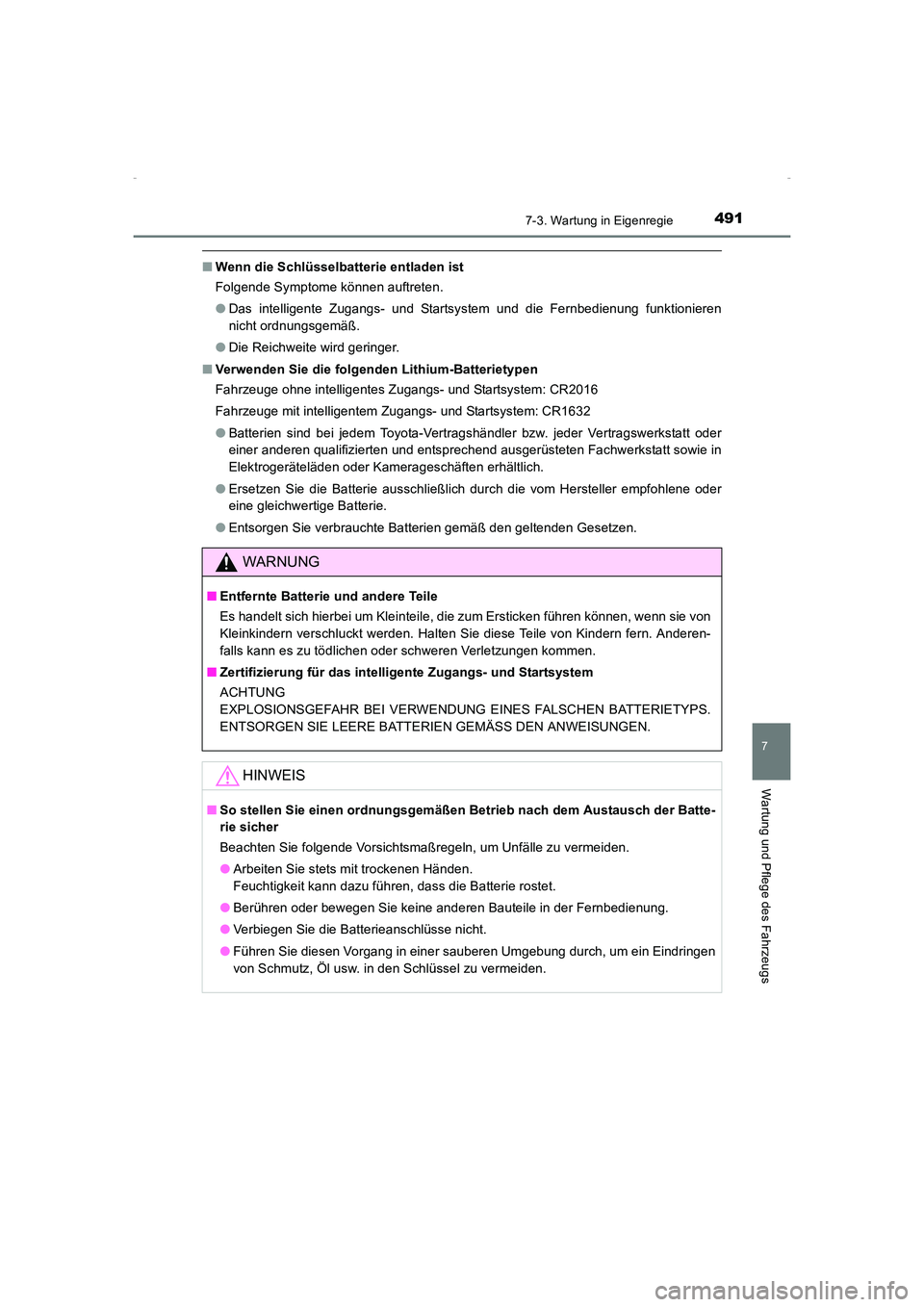

7
Wartung und Pflege des Fahrzeugs
■Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten.
●Das intelligente Zugangs- und Startsystem und die Fernbedienung funktionieren
nicht ordnungsgemäß.
● Die Reichweite wird geringer.
■ Verwenden Sie die folgenden Lithium-Batterietypen
Fahrzeuge ohne intelligentes Zugangs- und Startsystem: CR2016
Fahrzeuge mit intelligentem Zugangs- und Startsystem: CR1632
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in
Elektrogeräteläden oder Kamerageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für das intelligente Zugangs- und Startsystem
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden.
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlüsse nicht.
● Führen Sie diesen Vorgang in einer sauberen Umgebung durch, um ein Eindringen
von Schmutz, Öl usw. in den Schlüssel zu vermeiden.
AVENSIS_OM_OM20C22M_(EM).book Page 491 Friday, February 6, 20 15 8:11 PM

4927-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
Kontrolle und Austausch von Sicherungen
Schalten Sie den Motorschalter in Stellung “LOCK” (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem) bzw. aus (Fahrzeuge mit intelligentem
Zugangs- und Startsystem).

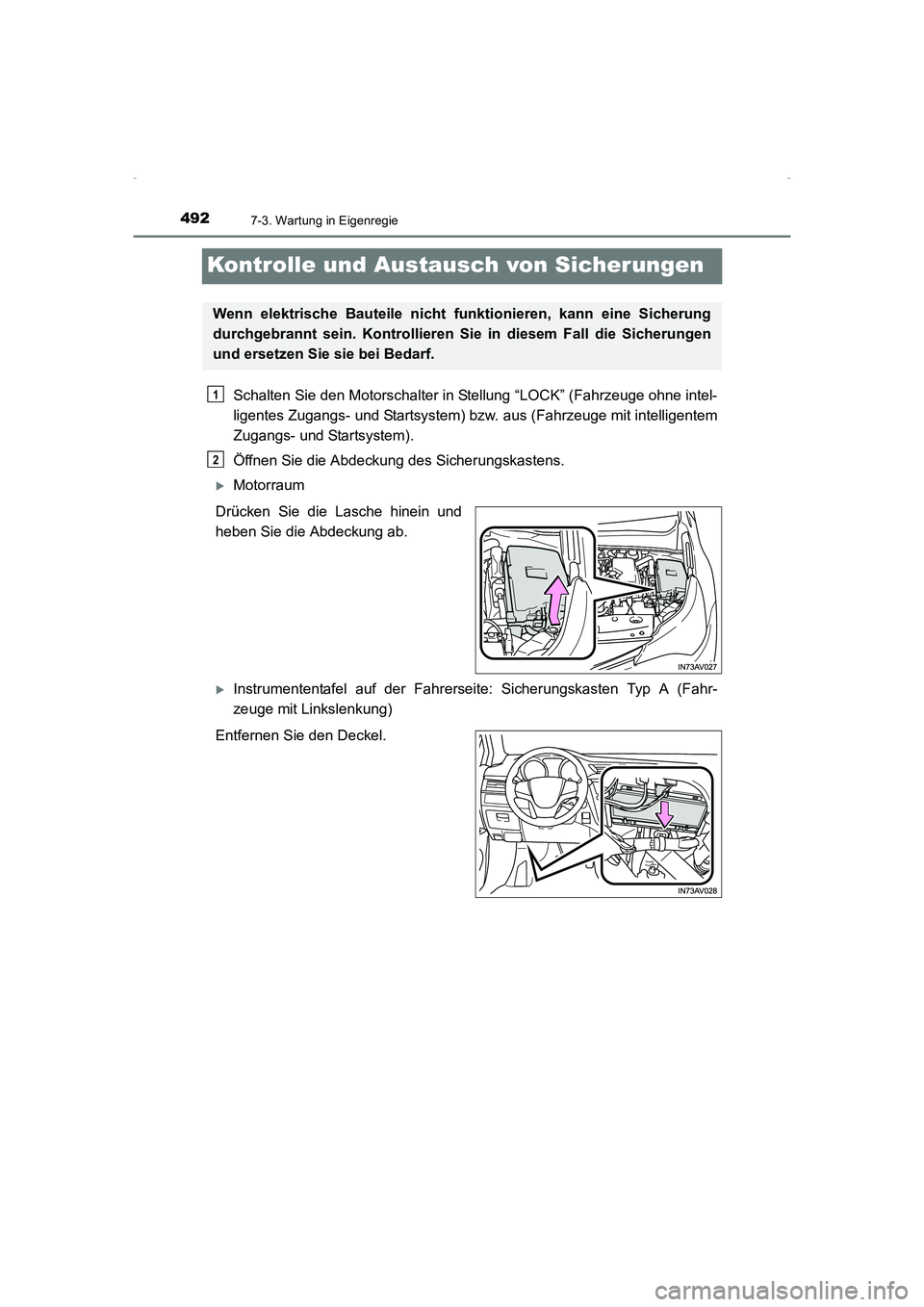

Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Lasche hinein und
heben Sie die Abdeckung ab.
XInstrumententafel auf der Fahrerseite: Sicherungskasten Typ A (Fahr-
zeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
AVENSIS_OM_OM20C22M_(EM).book Page 492 Friday, February 6, 20 15 8:11 PM

4937-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs
XInstrumententafel auf der Fahrerseite: Sicherungskasten Typ B (Fahr-
zeuge mit Linkslenkung)

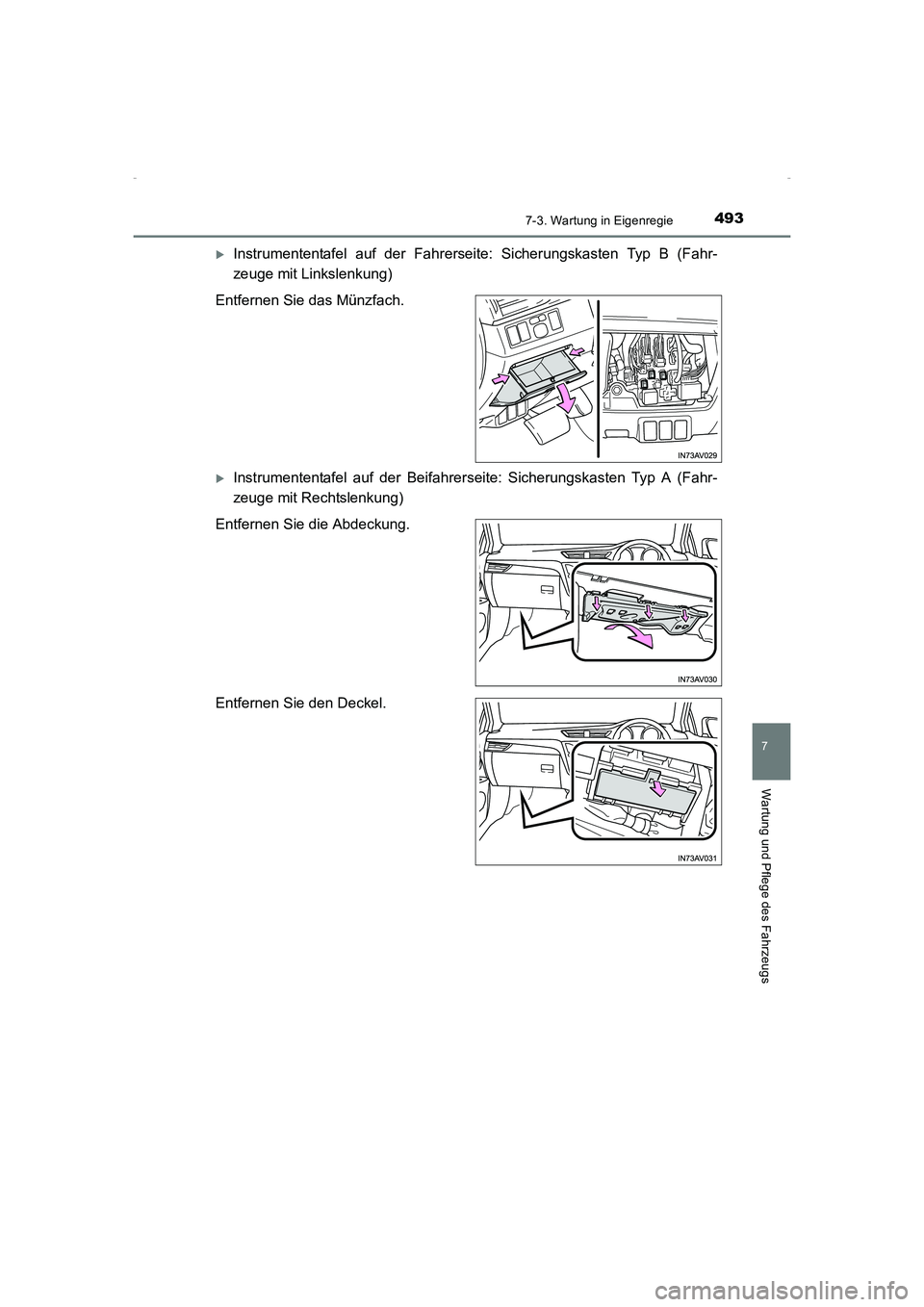

Entfernen Sie das Münzfach.
XInstrumententafel auf der Beifahrer seite: Sicherungskasten Typ A (Fahr-
zeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Entfernen Sie den Deckel.
AVENSIS_OM_OM20C22M_(EM).book Page 493 Friday, February 6, 20 15 8:11 PM

4947-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
XInstrumententafel auf der Beifahrerseite: Sicherungskasten Typ B (Fahr-
zeuge mit Rechtslenkung)

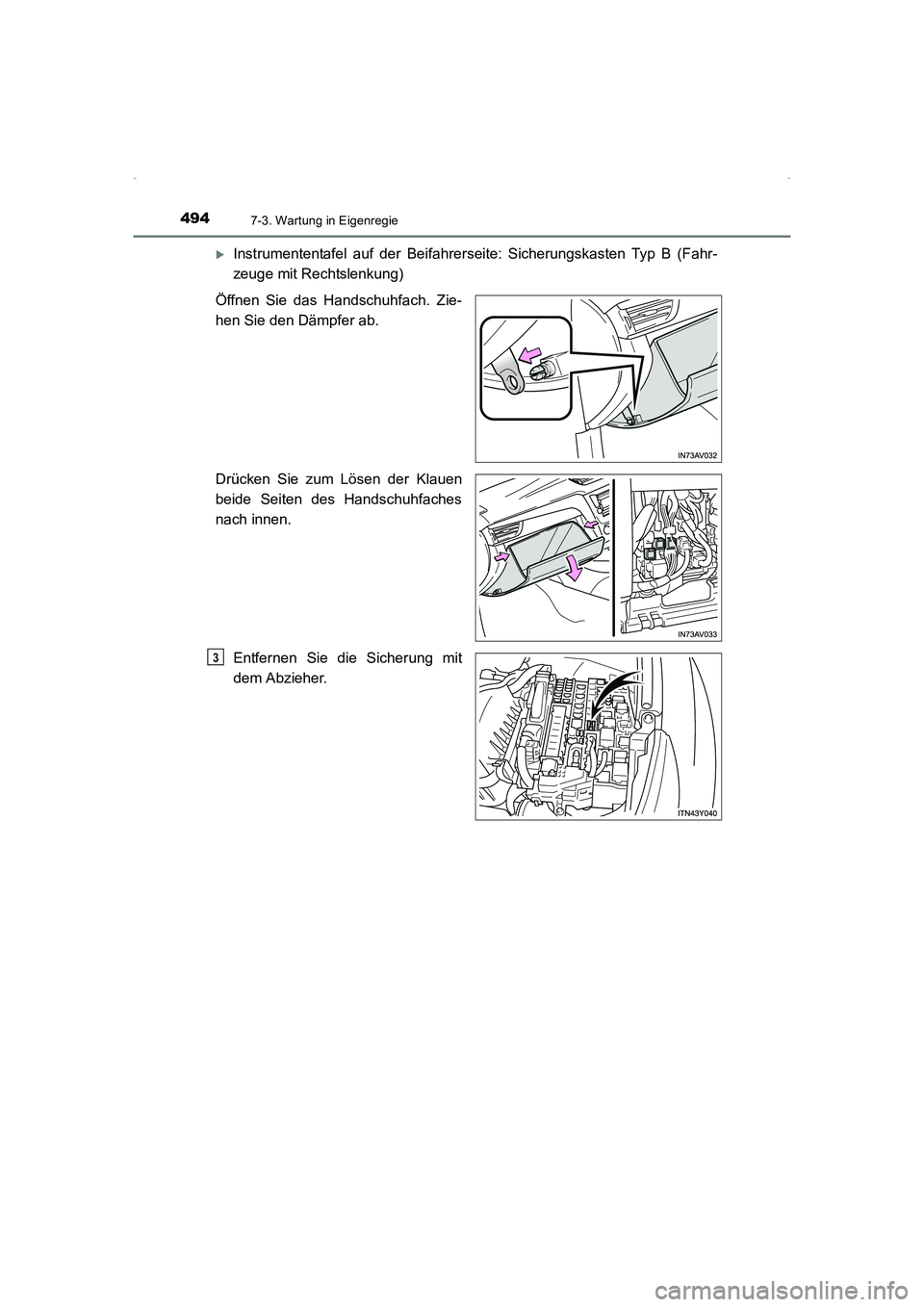

Öffnen Sie das Handschuhfach. Zie-
hen Sie den Dämpfer ab.
Drücken Sie zum Lösen der Klauen
beide Seiten des Handschuhfaches
nach innen.
Entfernen Sie die Sicherung mit
dem Abzieher.
3
AVENSIS_OM_OM20C22M_(EM).book Page 494 Friday, February 6, 20 15 8:11 PM

4957-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)
7
Wartung und Pflege des Fahrzeugs

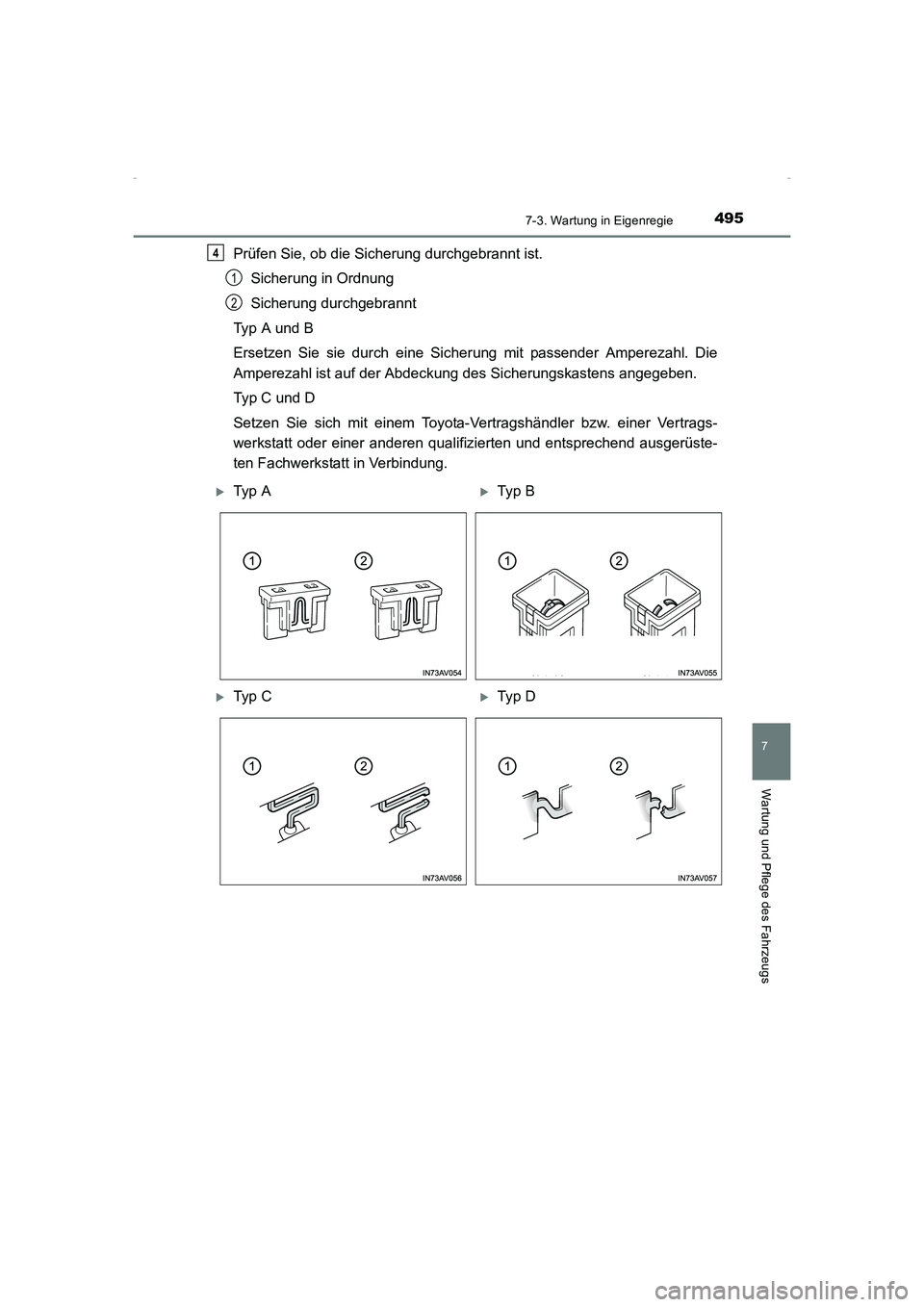

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B
Ersetzen Sie sie durch eine Sicher ung mit passender Amperezahl. Die
Amperezahl ist auf der Abdeckung des Sicherungskastens angegeben.
Typ C und D
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt in Verbindung.4
1
2
XTy p AXTyp B
XTy p CXTyp D
AVENSIS_OM_OM20C22M_(EM).book Page 495 Friday, February 6, 20 15 8:11 PM

4967-3. Wartung in Eigenregie
AVENSIS_OM_OM20C22M_(EM)

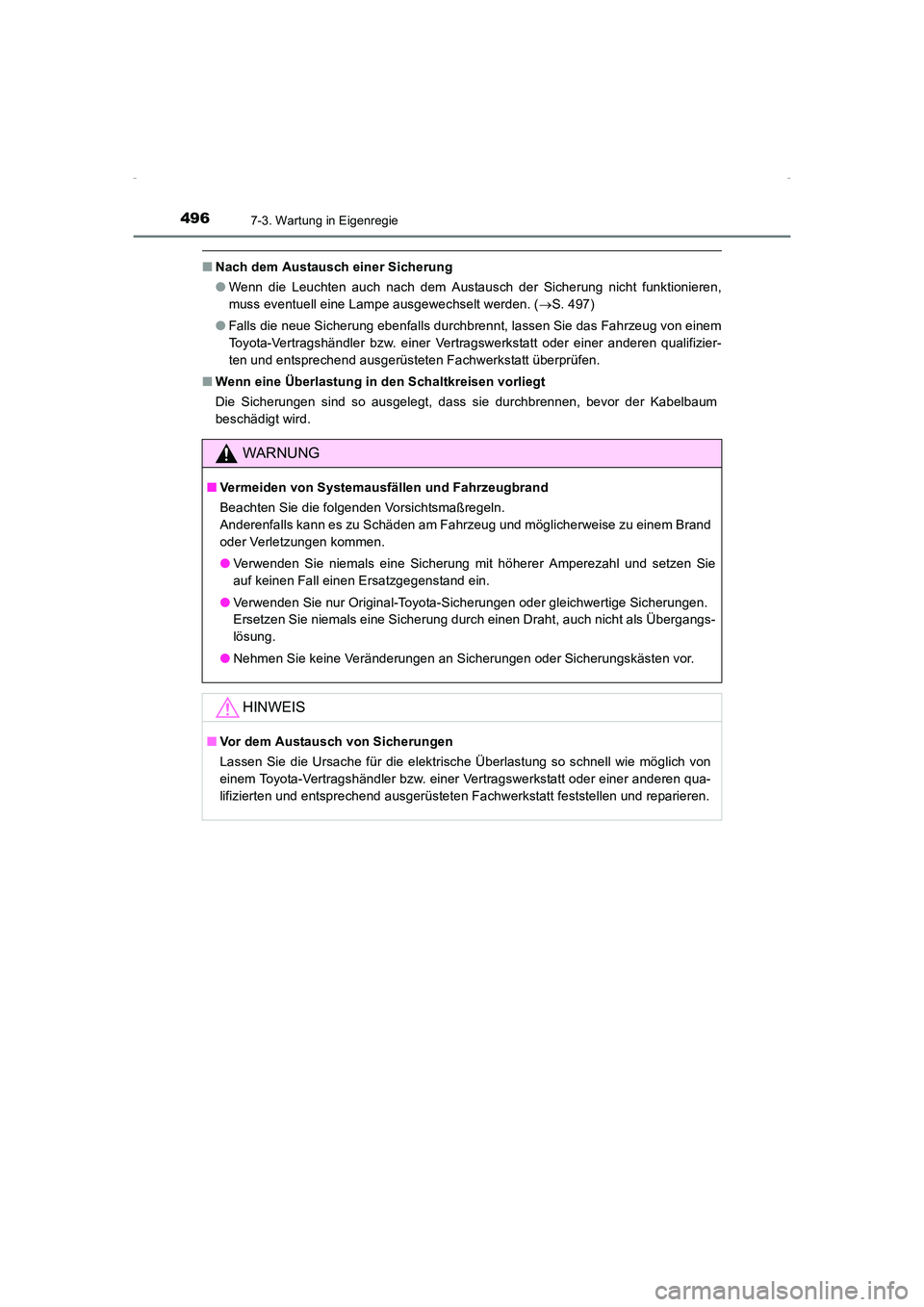

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( →S. 497)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn eine Überlastung in den Schaltkreisen vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.
