4977-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť

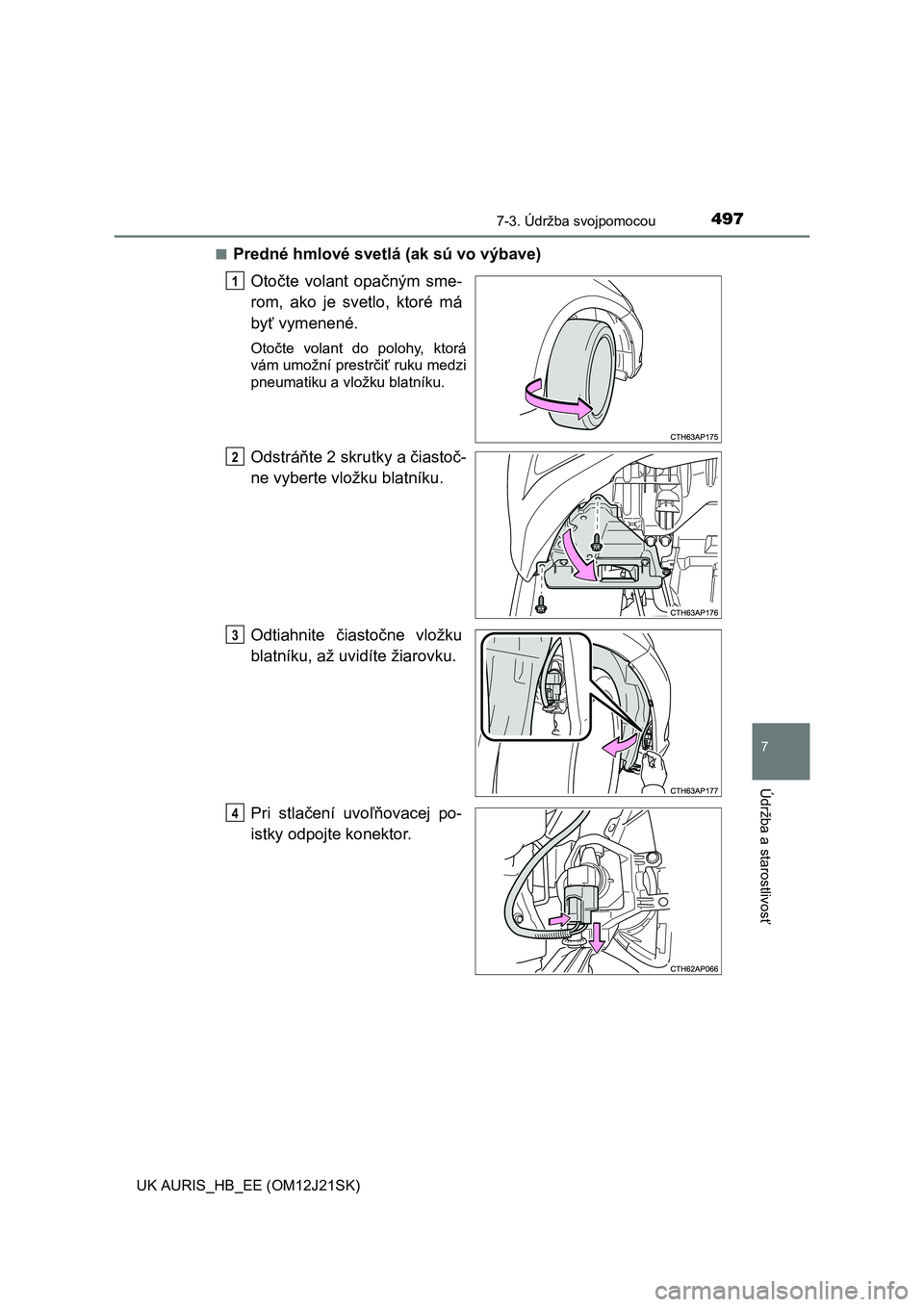

■Predné hmlové svetlá (ak sú vo výbave)
Otočte volant opačným sme-
rom, ako je svetlo, ktoré má
byť vymenené.
Otočte volant do polohy, ktorá
vám umožní prestrčiť ruku medzi
pneumatiku a vložku blatníku.
Odstráňte 2 skrutky a čiastoč-
ne vyberte vložku blatníku.
Odtiahnite čiastočne vložku
blatníku, až uvidíte žiarovku.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

4987-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)

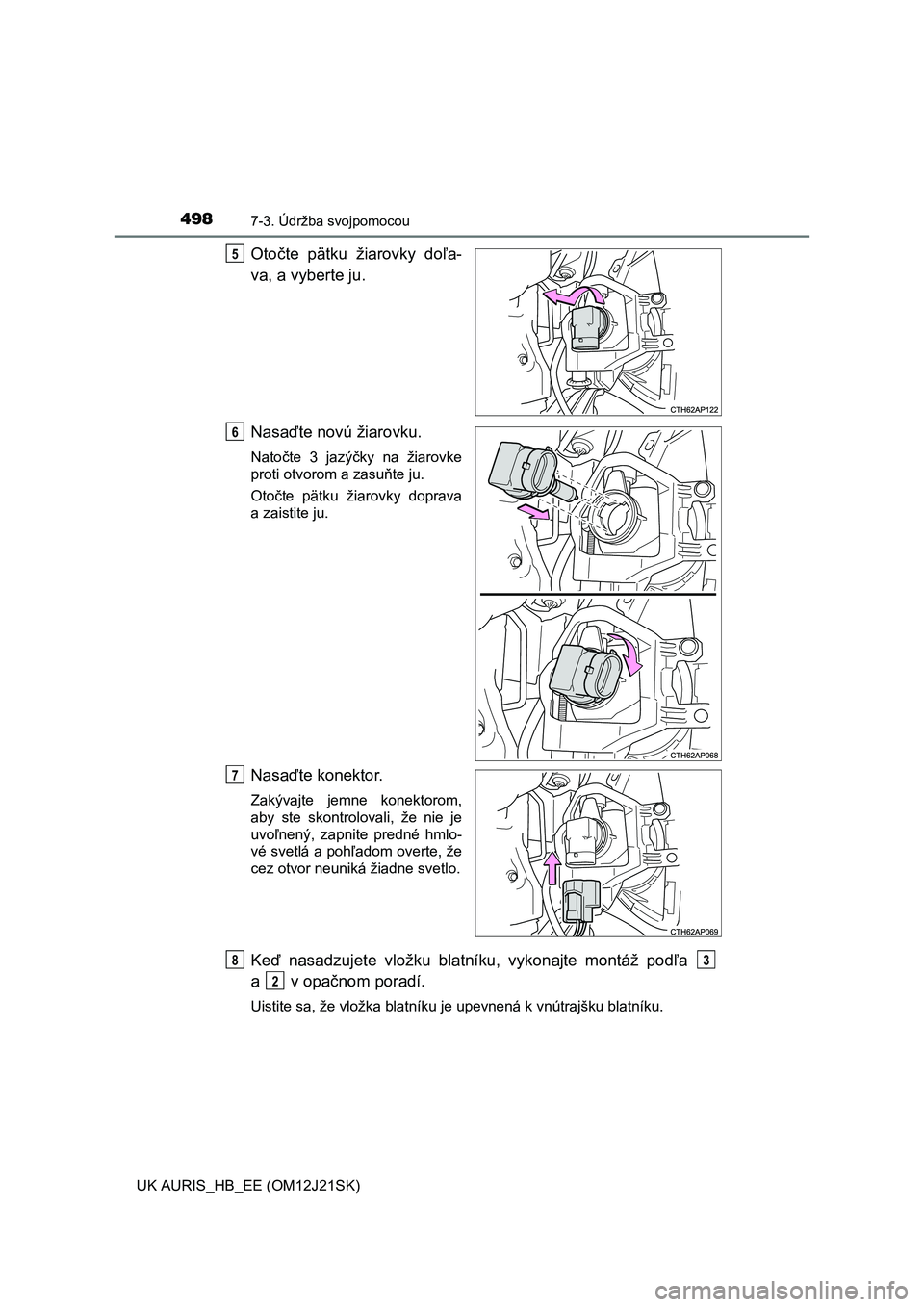

Otočte pätku žiarovky doľa-
va, a vyberte ju.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku žiarovky doprava
a zaistite ju.
Nasaďte konektor.
Zakývajte jemne konektorom,
aby ste skontrolovali, že nie je
uvoľnený, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Keď nasadzujete vložku blatníku, vykonajte montáž podľa
a v opačnom poradí.
Uistite sa, že vložka blatníku je upevnená k vnútrajšku blatníku.
5
6
7
83
2

4997-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť

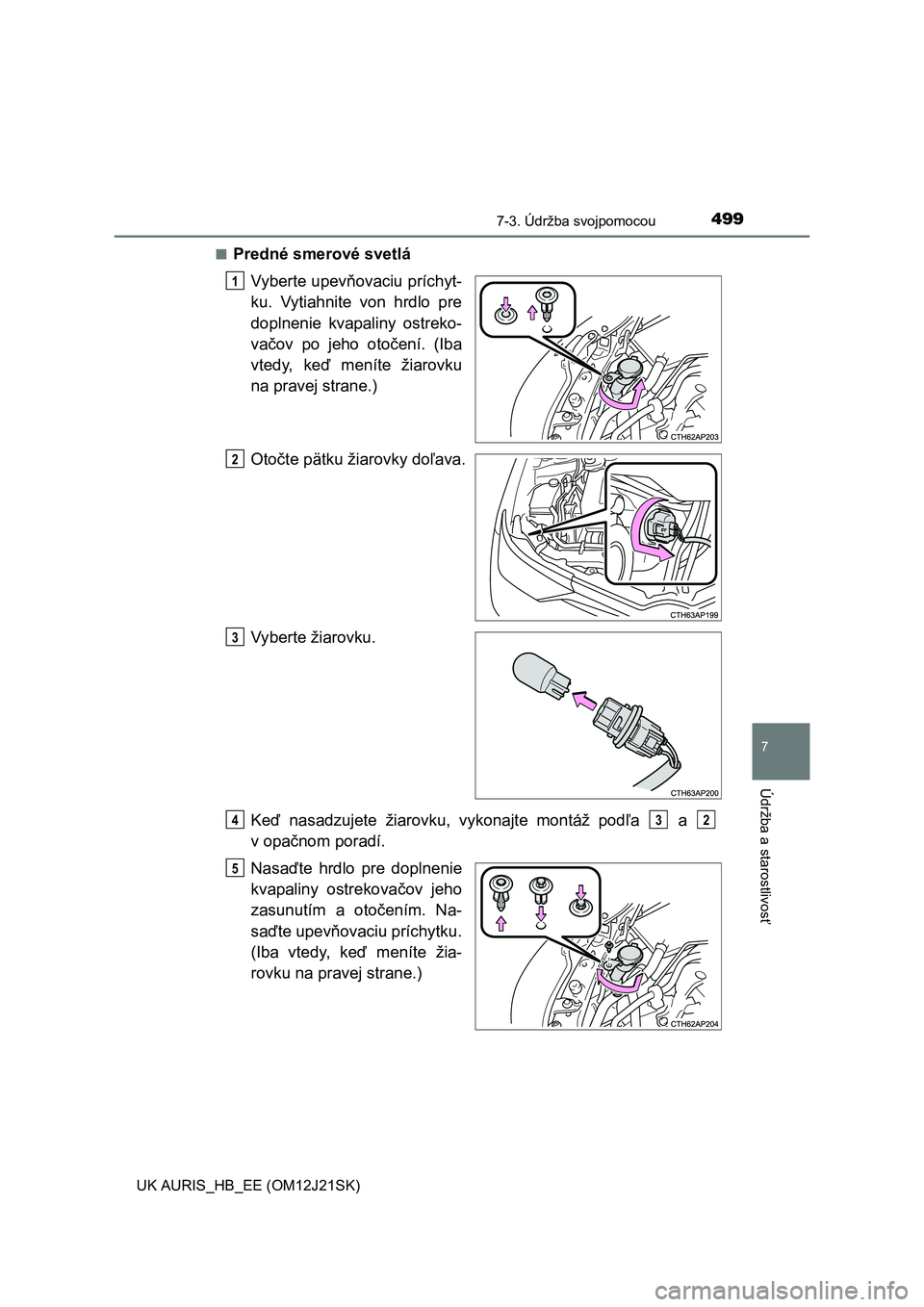

■Predné smerové svetlá
Vyberte upevňovaciu príchyt-
ku. Vytiahnite von hrdlo pre
doplnenie kvapaliny ostreko-
vačov po jeho otočení. (Iba
vtedy, keď meníte žiarovku
na pravej strane.)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Keď nasadzujete žiarovku, vykonajte montáž podľa a
vopačnom poradí.
Nasaďte hrdlo pre doplnenie
kvapaliny ostrekovačov jeho
zasunutím a otočením. Na-
saďte upevňovaciu príchytku.
(Iba vtedy, keď meníte žia-
rovku na pravej strane.)
1
2
3
432
5

5007-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)■

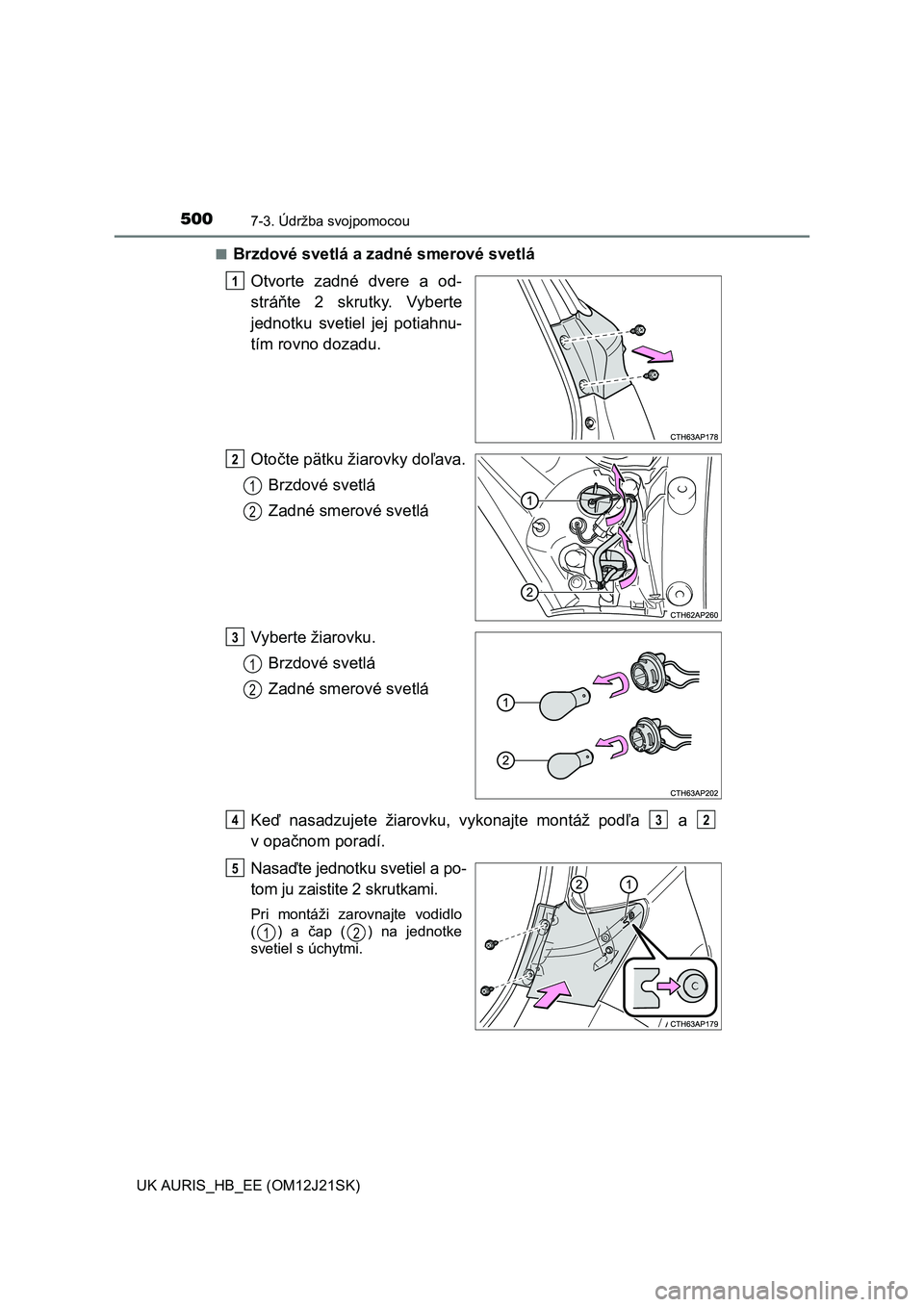

Brzdové svetlá a zadné smerové svetlá
Otvorte zadné dvere a od-
stráňte 2 skrutky. Vyberte
jednotku svetiel jej potiahnu-
tím rovno dozadu.
Otočte pätku žiarovky doľava.
Brzdové svetlá
Zadné smerové svetlá
Vyberte žiarovku.
Brzdové svetlá
Zadné smerové svetlá
Keď nasadzujete žiarovku, vykonajte montáž podľa a
vopačnom poradí.
Nasaďte jednotku svetiel a po-
tom ju zaistite 2 skrutkami.
Pri montáži zarovnajte vodidlo
() a čap ( ) na jednotke
svetiel s úchytmi.
1
2
1
2
3
1
2
432
5
12

5017-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť

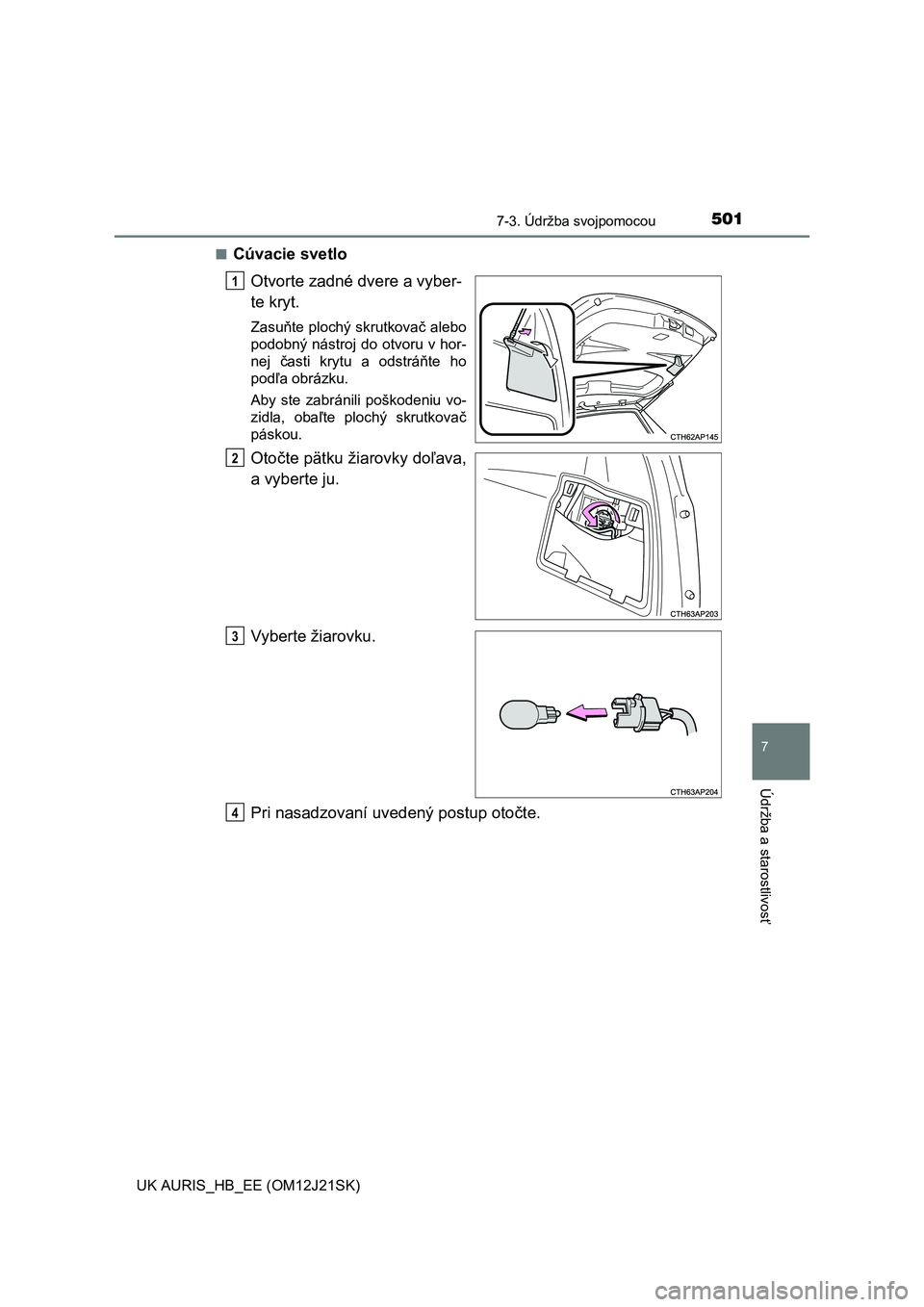

■Cúvacie svetlo
Otvorte zadné dvere a vyber-
te kryt.
Zasuňte plochý skrutkovač alebo
podobný nástroj do otvoru v hor-
nej časti krytu a odstráňte ho
podľa obrázku.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava,
a vyberte ju.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

5027-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)■

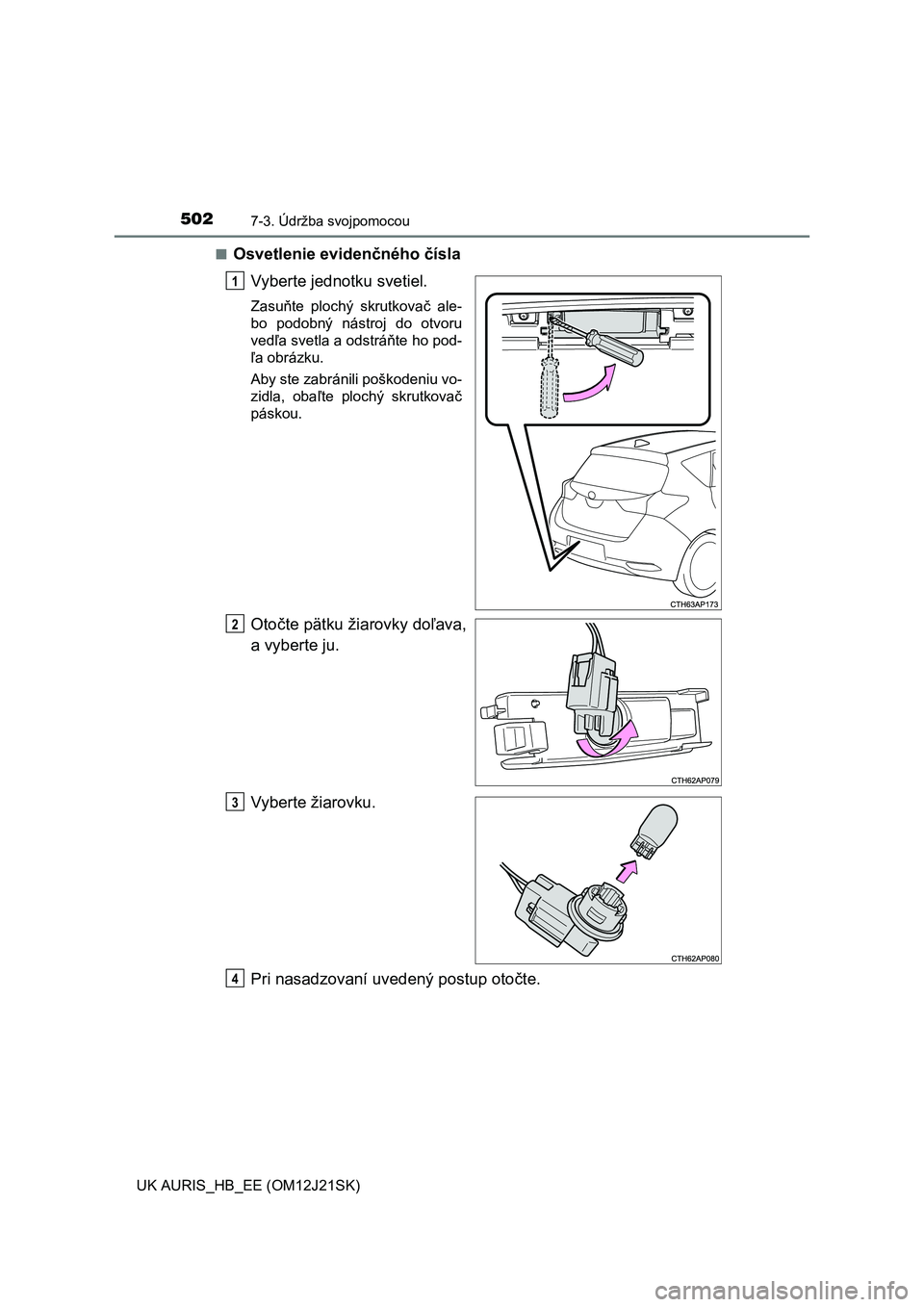

Osvetlenie evidenčného čísla
Vyberte jednotku svetiel.
Zasuňte plochý skrutkovač ale-
bo podobný nástroj do otvoru
vedľa svetla a odstráňte ho pod-
ľa obrázku.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Otočte pätku žiarovky doľava,
a vyberte ju.
Vyberte žiarovku.
Pri nasadzovaní uvedený postup otočte.
1
2
3
4

5037-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť

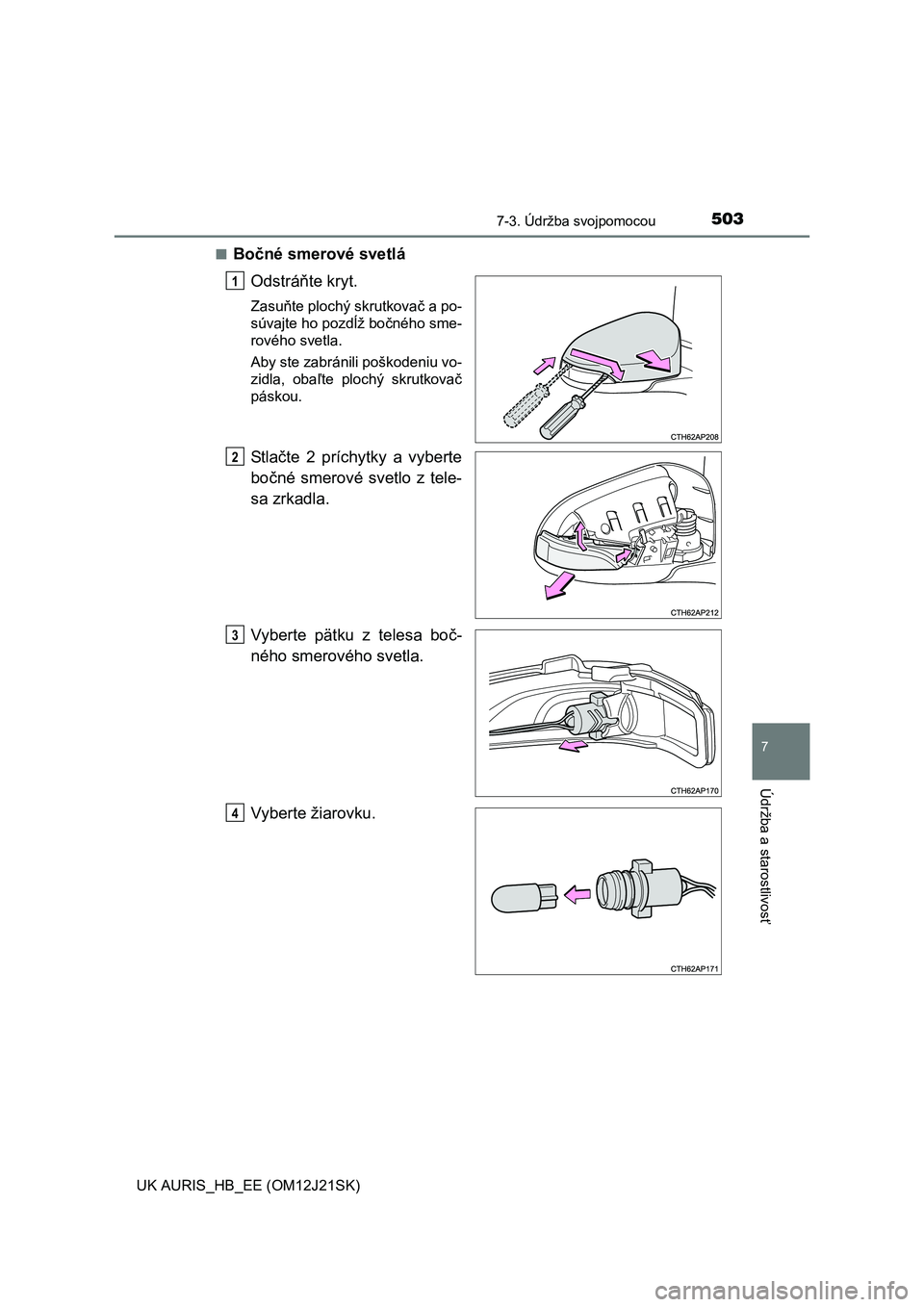

■Bočné smerové svetlá
Odstráňte kryt.
Zasuňte plochý skrutkovač a po-
súvajte ho pozdĺž bočného sme-
rového svetla.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
St l ačte 2 príchytky a vyberte
bočné smerové svetlo z tele-
sa zrkadla.
Vyberte pätku z telesa boč-
ného smerového svetla.
Vyberte žiarovku.
1
2
3
4

5047-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)

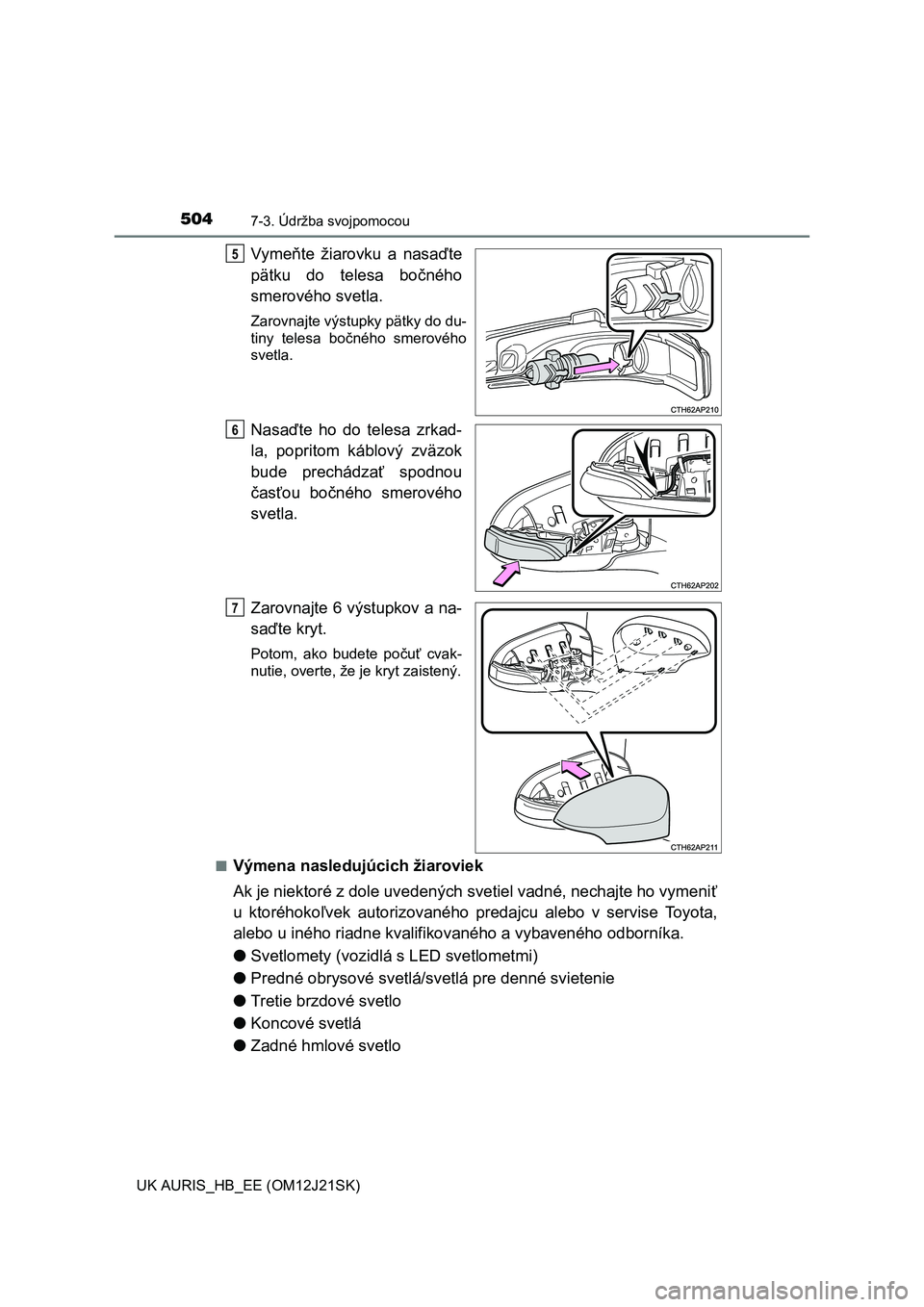

Vymeňte žiarovku a nasaďte
pätku do telesa bočného
smerového svetla.
Zarovnajte výstupky pätky do du-
tiny telesa bočného smerového
svetla.
Nasaďte ho do telesa zrkad-
la, popritom káblový zväzok
bude prechádzať spodnou
časťou bočného smerového
svetla.
Zarovnajte 6 výstupkov a na-
saďte kryt.
Potom, ako budete počuť cvak-
nutie, overte, že je kryt zaistený.
■
Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vymeniť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo u iného riadne kvalifikovaného a vybaveného odborníka.
●Svetlomety (vozidlá s LED svetlometmi)
●Predné obrysové svetlá/svetlá pre denné svietenie
●Tretie brzdové svetlo
●Koncové svetlá
●Zadné hmlové svetlo
5
6
7
