2016 TOYOTA AURIS Návod na použitie (in Slovakian)

4417-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť
Potiahnite uvoľňovaciu páčku
zámku kapoty.
Kapota mierne povyskočí smerom
hore.
Potiahnite hore pomocnú páčku
západky a zdvihnite kapotu.
Otvorenú kapotu podoprite vlo-
žením podpernej tyče do otvoru.

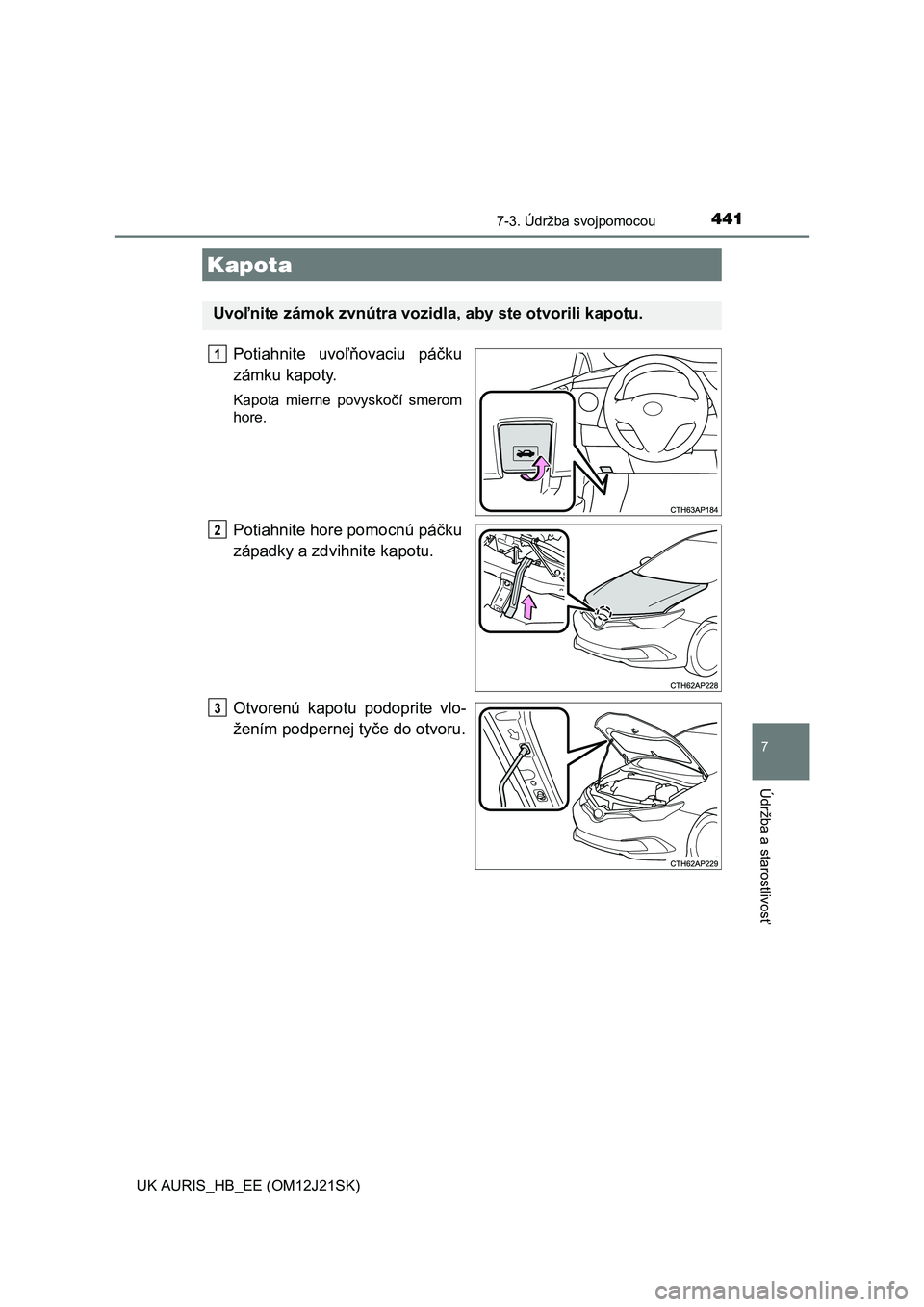

Kapota
Uvoľnite zámok zvnútra vozidla, aby ste otvorili kapotu.
1
2
3

4427-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
VÝSTRAHA
■Kontrola pred jazdou
Skontrolujte, či je kapota úplne zatvorená a zamknutá.
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu hla-
vu alebo telo.
UPOZORNENIE
■Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty s podpernou tyčou, ktorá nie je upevnená v príchytke,
by mohlo spôsobiť prehnutie kapoty.

4437-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť
◆Vpredu
◆Vzadu
Ty p A
Ty p B
Umiestnenie podlahového zdviháku
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príručke dodávanej ku zdviháku a vykonávajte činnosť bez-
pečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

4447-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)■

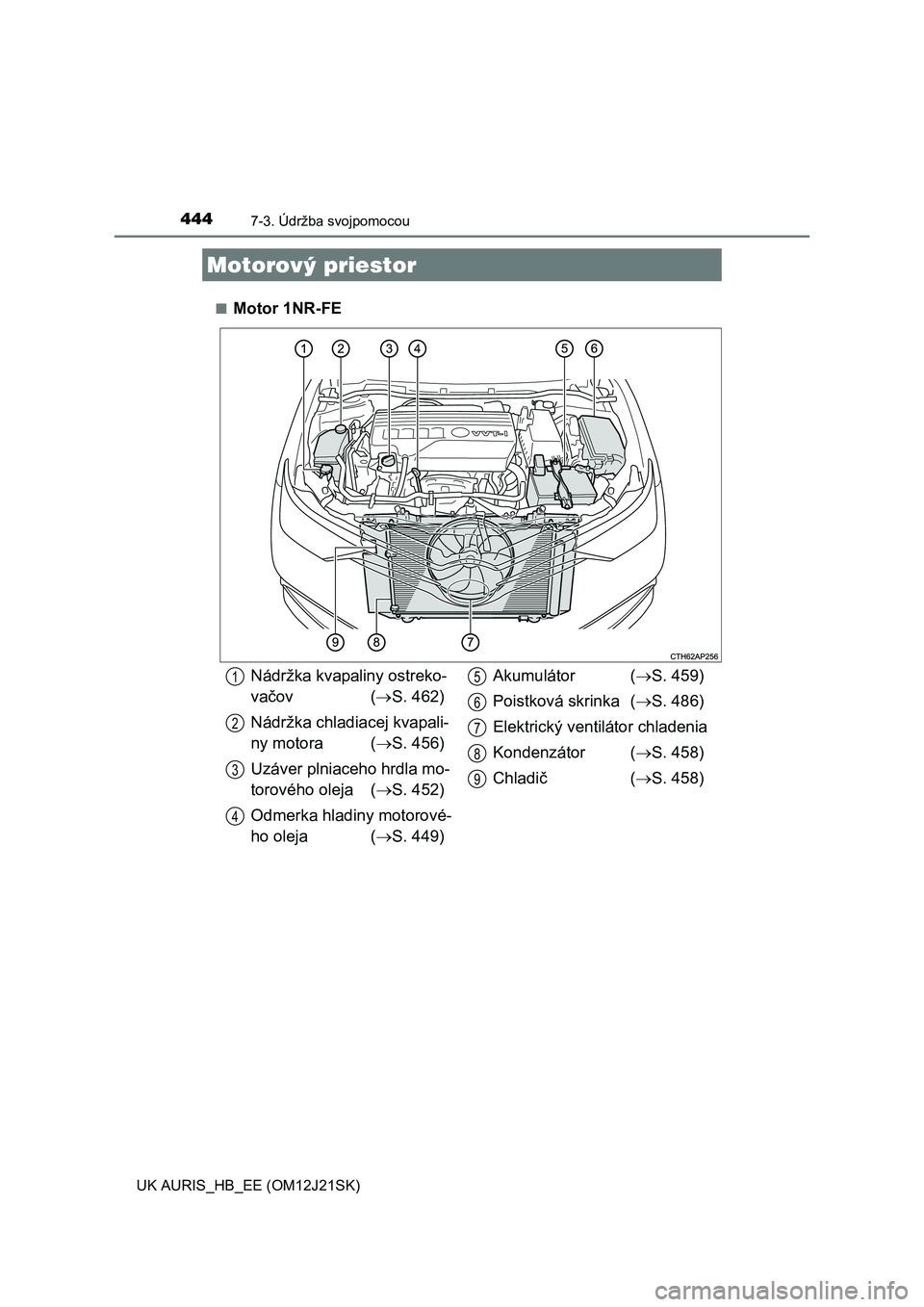

Motor 1NR-FE
Motorový priestor
Nádržka kvapaliny ostreko-
vačov (S. 462)
Nádržka chladiacej kvapali-
ny motora (S. 456)
Uzáver plniaceho hrdla mo-
torového oleja (S. 452)
Odmerka hladiny motorové-
ho oleja (S. 449)Akumulátor (S. 459)
Poistková skrinka (S. 486)
Elektrický ventilátor chladenia
Kondenzátor (S. 458)
Chladič(S. 458)1
2
3
4
5
6
7
8
9

4457-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť

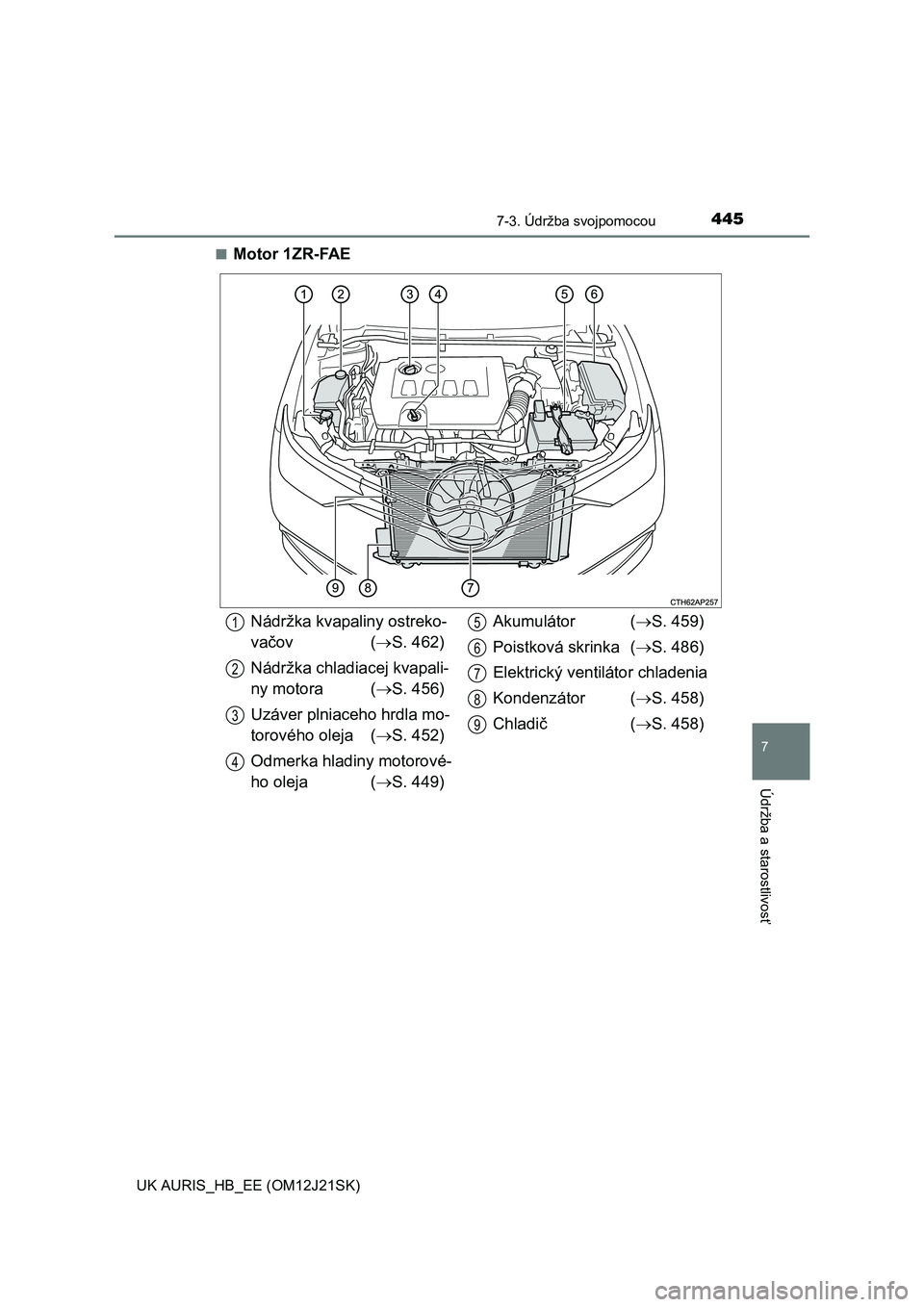

■Motor 1ZR-FAE
Nádržka kvapaliny ostreko-
vačov (S. 462)
Nádržka chladiacej kvapali-
ny motora (S. 456)
Uzáver plniaceho hrdla mo-
torového oleja (S. 452)
Odmerka hladiny motorové-
ho oleja (S. 449)Akumulátor (S. 459)
Poistková skrinka (S. 486)
Elektrický ventilátor chladenia
Kondenzátor (S. 458)
Chladič(S. 458)1
2
3
4
5
6
7
8
9

4467-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)■

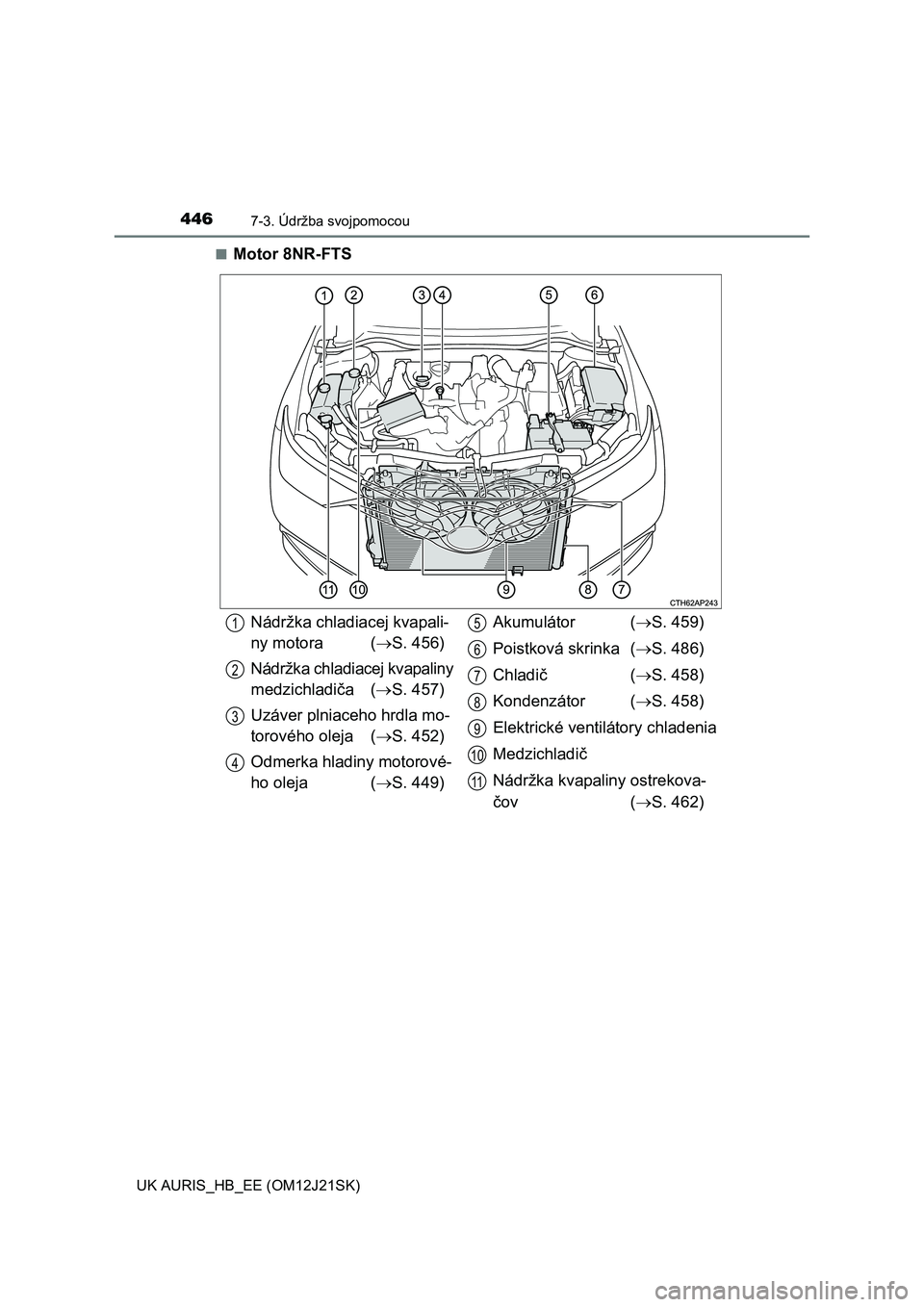

Motor 8NR-FTS
Nádržka chladiacej kvapali-
ny motora (S. 456)
Nádržka chladiacej kvapaliny
medzichladiča(S. 457)
Uzáver plniaceho hrdla mo-
torového oleja (S. 452)
Odmerka hladiny motorové-
ho oleja (S. 449)Akumulátor (S. 459)
Poistková skrinka (S. 486)
Chladič(S. 458)
Kondenzátor (S. 458)
Elektrické ventilátory chladenia
Medzichladič
Nádržka kvapaliny ostrekova-
čov (S. 462)
1
2
3
4
5
6
7
8
9
10
11

4477-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)
7
Údržba a starostlivosť

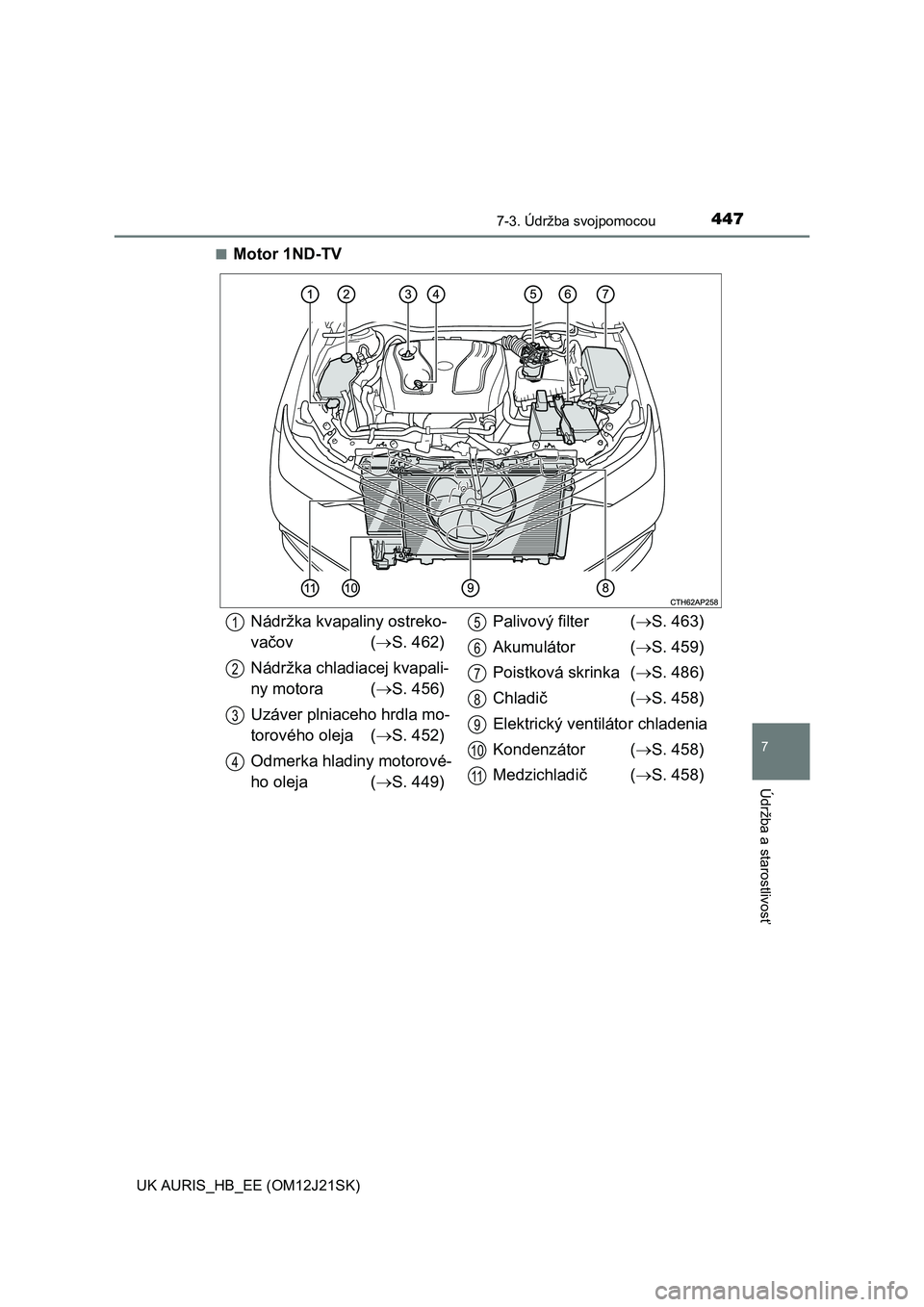

■Motor 1ND-TV
Nádržka kvapaliny ostreko-
vačov (S. 462)
Nádržka chladiacej kvapali-
ny motora (S. 456)
Uzáver plniaceho hrdla mo-
torového oleja (S. 452)
Odmerka hladiny motorové-
ho oleja (S. 449)Palivový filter (S. 463)
Akumulátor (S. 459)
Poistková skrinka (S. 486)
Chladič(S. 458)
Elektrický ventilátor chladenia
Kondenzátor (S. 458)
Medzichladič(S. 458)1
2
3
4
5
6
7
8
9
10
11

4487-3. Údržba svojpomocou
UK AURIS_HB_EE (OM12J21SK)■
Motor 1WW
Nádržka kvapaliny ostreko-
vačov (S. 462)
Nádržka chladiacej kvapali-
ny motora (S. 456)
Uzáver plniaceho hrdla mo-
torového oleja (S. 452)
Odmerka hladiny motorové-
ho oleja (S. 449)Palivový filter (S. 464)
Poistková skrinka (S. 486)
Akumulátor (S. 459)
Kondenzátor (S. 458)
Elektrické ventilátory chladenia
Medzichladič(S. 458)
Chladič(S. 458)1
2
3
4
5
6
7
8
9
10
11
