Фонари подсветки номерного знака
(распашные двери)
Тип A, W5W-5W
F

С

нимите пластмассовую заглушку при
помощи тонкой отвертки.
F

П

росуньте отвертку в открывшееся
отверстие и протолкните фонарь
н а р у ж у.
F

О

тсоедините электроразъем.
F

И

звлеките фонарь.
F

О

тверните держатель лампы на
1/4

оборота против часовой стрелки.
F

З

амените неисправную лампу.
При обратной установке надавите на
фонарь, чтобы он стал на фиксаторы.

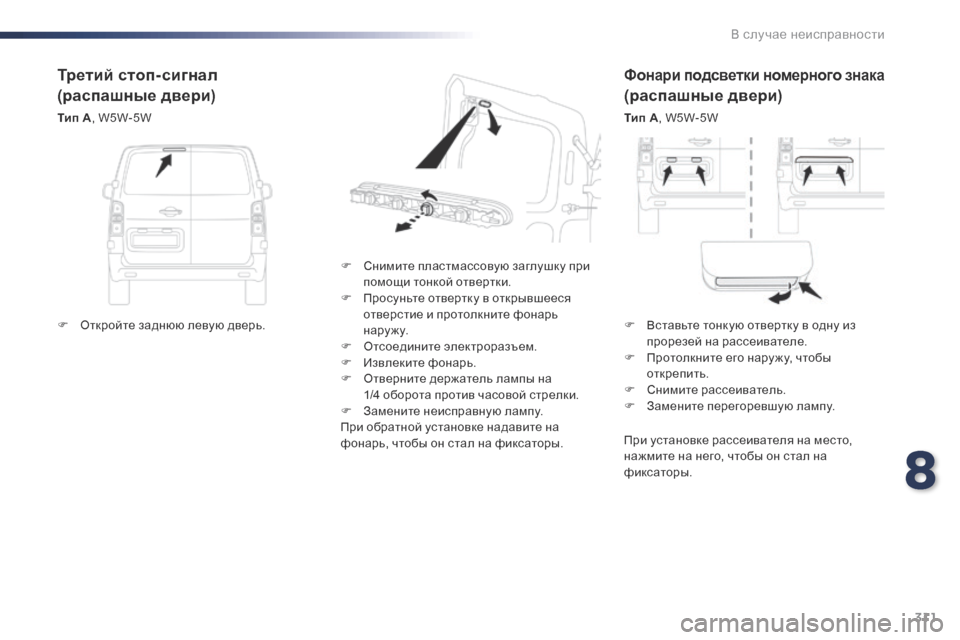

Третий стоп-сигнал
(распашные двери)
Тип A , W5W-5W
При установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.
F

О
ткройте заднюю левую дверь. F

В
ставьте тонкую отвертку в одну из
прорезей на рассеивателе.
F

П
ротолкните его нару жу, чтобы
открепить.
F

С
нимите рассеиватель.
F

З
амените перегоревшую лампу.
8
В случае неисправности

312
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Плафоны
(передний и задний)
Тип A, W5W-5W
F
О
ткрепите рассеиватель, просунув
отвертку в зазоры по бокам плафона.
F

З
амените неисправную лампу.
F

У
становите рассеватель на место и
убедитесь, что он надежно стал на
фиксаторы.
В случае неисправности

313
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

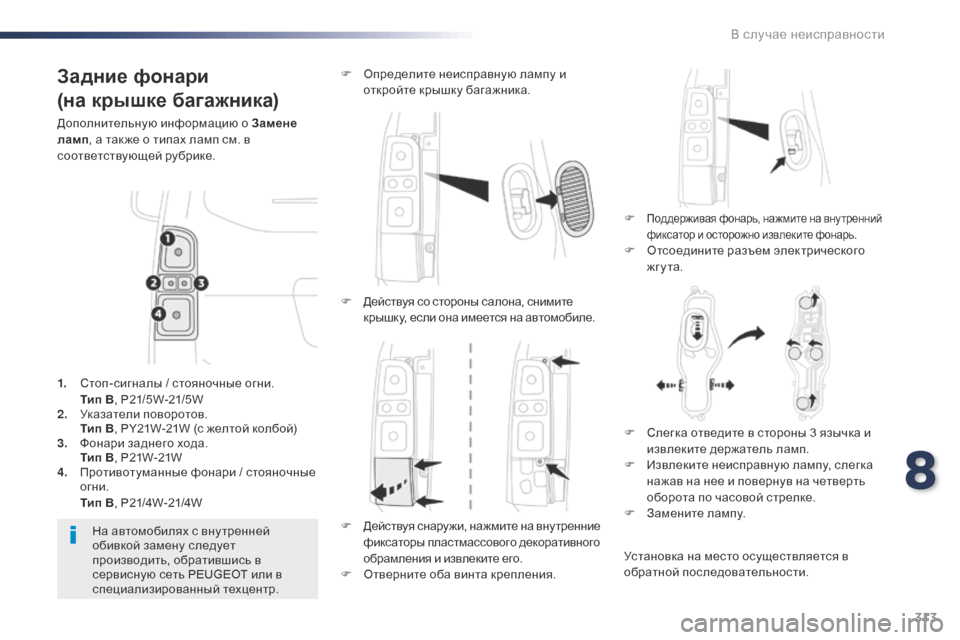

Задние фонари
(на крышке багажника)
Дополнительную информацию о Замене
ламп , а так же о типах ламп см. в
соответствующей рубрике.
F

Поддерживая фонарь, нажмите на вну тренний
фиксатор и осторожно извлеките фонарь.
F
О
тсоедините разъем электрического
жг ута.
F

О

пределите неисправную лампу и
откройте крышку багажника.
На автомобилях с вну тренней
обивкой замену следует
производить, обратившись в
сервисную сеть PEUGEOT или в
специализированный техцентр.
1.
С

топ-сигналы / стояночные огни.
Т

ип B , P21/5W-21/5W
2.
У

казатели поворотов.
Т

ип B , PY21W-21W (с желтой колбой)
3.
Ф

онари заднего хода.
Т

ип B , P21W-21W
4.
П

ротивотуманные фонари / стояночные
огни.
Т

ип B , P21/4W-21/4W F

Д

ействуя со стороны салона, снимите
крышку, если она имеется на автомобиле.
F

Д

ействуя снару жи, нажмите на вну тренние
фиксаторы пластмассового декоративного
обрамления и извлеките его.
F

О

тверните оба винта крепления. F

С

легка отведите в стороны 3 язычка и
извлеките держатель ламп.
F

И

звлеките неисправную лампу, слегка
нажав на нее и повернув на четверть
оборота по часовой стрелке.
F

З

амените лампу.
Установка на место осуществляется в
обратной последовательности.
8
В случае неисправности

314
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
При установке рассеивателя на место,
нажмите на него, чтобы он стал на
фиксаторы.
F

О

ткрепите обшивку с каж дой стороны,
поворачивая ее снизу вверх.
F

П

отяните обшивку, чтобы снять ее с
центральных фиксаторов и снимите ее.
F

П

росунув отвертку в отверстие,
протолкните фонарь нару жу.
F

О

тсоедините электрический разъем.
F

И

звлеките фонарь.
F

О

тверните держатель лампы
на

1/4

оборота против часовой стрелки.
F

З

амените неисправную лампу.
Установка на место осуществляется в
обратной последовательности.
При установке фонаря и обшивки, на них
следует нажать, чтобы они прочно стали на
фиксаторы.
Третий стоп-сигнал
(крышка багажника)
Тип A , W5W-5W
Фонари подсветки номерного знака
(крышка багажника)
Тип A, W5W-5W
F

О

ткройте крышку багажника. F

В
ставьте тонкую отвертку в одну из
прорезей на рассеивателе.
F

П
ротолкните его нару жу, чтобы
открепить.
F

С
нимите рассеиватель.
F

З
амените перегоревшую лампу.
В случае неисправности

315
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Плафоны
(передний и задний)
Для замены светодиодных ламп, а так же
светосигнальных приборов, обращайтесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
В торгово-сервисной сети PEUGEOT
можно приобрести комплекты запасных
светодиодных LED-ламп.Задние фонари
Дополнительную информацию о Замене
ламп , а так же о типах ламп см. в
соответствующей рубрике.

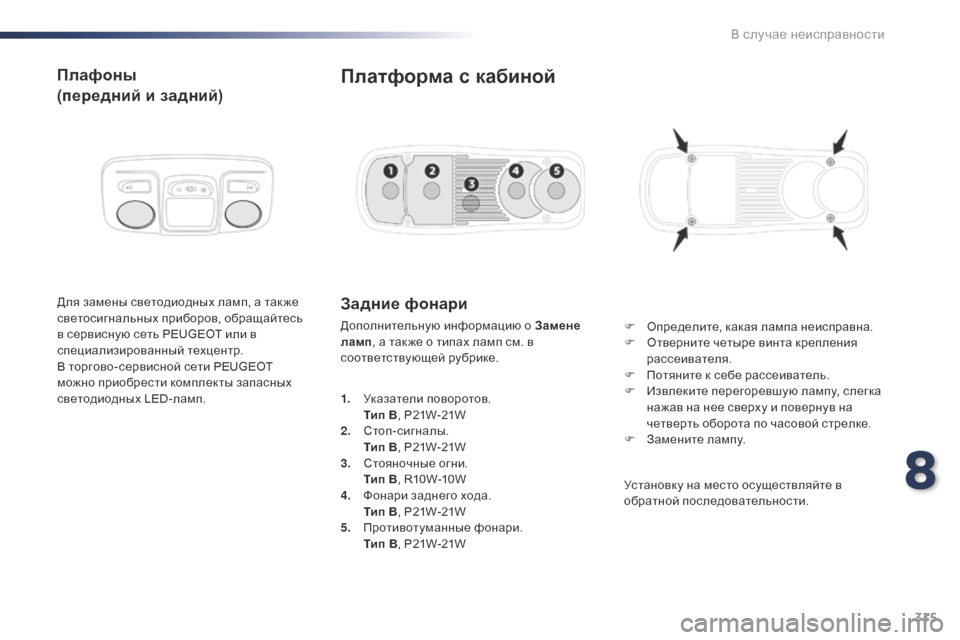

Платформа с кабиной
F Определите, какая лампа неисправна.
F О тверните четыре винта крепления
рассеивателя.
F

П
отяните к себе рассеиватель.
F

И
звлеките перегоревшую лампу, слегка
нажав на нее сверху и повернув на
четверть оборота по часовой стрелке.
F

З
амените лампу.
1.
У

казатели поворотов.
Т

ип B , P21W-21W
2.
С

топ-сигналы.
Т

ип B , P21W-21W
3.
С

тояночные огни.
Т

ип B , R10W-10W
4.
Ф

онари заднего хода.
Т

ип B , P21W-21W
5.
П

ротивотуманные фонари.
Т

ип B , P21W-21W Установку на место осуществляйте в
обратной последовательности.
8
В случае неисправности

316
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
F Снимите крышку с фиксаторов, потянув ее за верхнюю часть слева, затем справа.
F

С
нимите крышку полностью.
Исправный предохранительСгоревший предохранитель
Пинцет
Доступ к инструментам
F Достаньте пинцет из его гнезда.
Специальный пинцет для демонтажа
расположен на обратной стороне крышки блока
предохранителей на стойке панели приборов.
Перед заменой сгоревшего предохранителя
необходимо:
F
в
ыяснить и устранить причину
неисправности,
F

в
ыключить все потребители
электроэнергии,
F

о
беспечить неподвижность автомобиля
и выключить зажигание,
F

о
пределить сгоревший предохранитель
по таблицам соответствия и схемам,
представленным ниже.
Замена предохранителя
При замене предохранителя необходимо:
F п ользоваться специальным пинцетом
для извлечения предохранителя из
гнезда и его проверки,
F

вс
егда заменять сгоревший
предохранитель новым точно такого
же номинала (такого же цвета);
использование предохранителя иного
номинала может привести к выходу
системы из строя (из-за возгорания).
Если выход из строя случается вскоре
после замены предохранителя, проверьте
бортовое электрооборудование в
сервисной сети PEUGEOT или в
специализированном техцентре.
Замена предохранителя, не указанного в
приведенных ниже таблицах, может привести
к серьезной неисправности на автомобиле.
Обратитесь в сервисную сеть PEUGEOT или
в специализированный техцентр.
Замена предохранителя
В случае неисправности

317
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Компания PEUGEOT не несет
ответственности за неисправности
Вашего автомобиля, вызванные
установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к
использованию компанией PEUGEOT,
либо установленного с нарушением ее
инструкций. В особенности это относится
к включенному дополнительному
электрооборудованию, потребляющему
ток в сумме более 10 мА.
Монтаж дополнительного
электрооборудования
Система электрооборудования Вашего
автомобиля рассчитана на работу как со
стандартным электрооборудованием, так и с
дополнительными устройствами.
Преж де чем установить на свой автомобиль
дополнительные электроприборы или электронные
устройства, проконсультируйтесь в сервисной сети
PEUGEOT или в специализированном техцентре.
За дополнительной информацией о
монтаже фаркопа или оборудования
для TA XI обращайтесь в сервисную
сеть PEUGEOT.

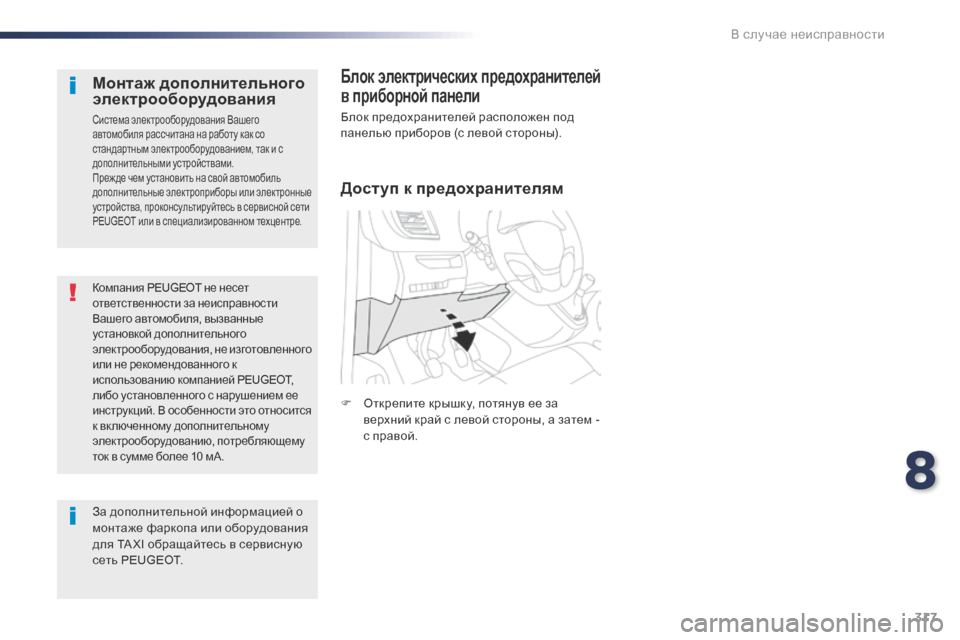

Блок электрических предохранителей
в приборной панели
Блок предохранителей расположен под
панелью приборов (с левой стороны).
Доступ к предохранителям
F Открепите крышку, потянув ее за верхний край с левой стороны, а затем -
с правой.
8
В случае неисправности

318
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Предохранитель№ Номинальный ток,
АЗащищаемая цепь
F1 10
Электроусилитель рулевого управления, контактор педали сцепления.
F4 15Звуковой сигнал.
F5 20Насос переднего и заднего стек лоочистителей.
F6 20Насос переднего и заднего стек лоочистителей.
F7 10Розетка 12 В задняя.
F8 20Очиститель заднего стек ла простой или двойной.
F10/F11 30Замки вну тренние, нару жные, передние и задние.
F13 10
Передняя панель кондиционера воздуха, панель автомагнитолы,
рычаг коробки передач, проекционный экран "хед-ап".
F14 5Охранная сигнализация, вызовы срочной и технической помощи.
F175Панель приборов.
F19 3Блок переключателей на рулевом колесе.
F21 3
Система дистанционного к люча-пульта или противоугонная система.
F22 3Датчик дож дя и света, многофункциональная
видеокамера.
F23 5
Сигнализатор непристегну тых или отстегну тых ремней безопасности.
F24 5Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
F255Подушки безопасности.
F29 20Автомагнитола, сенсорный экран, CD-плеер, навигатор.
F31 15Автомагнитола (+ АКБ).
F32 15Розетка 12 В передняя.
F34 5Система слежения за слепыми зонами, электические
рег улировки нару жных зеркал.
F35 5Жик леры с подогревом, рег улятор угла нак лона фар.
F36 5Зарядка переносной лампы, задний плафон.
Версия 1 (Eco)
Приведенные здесь предохранители разнятся в
зависимости от комплектации вашего автомобиля.
В случае неисправности
