2016 Peugeot Expert VU Инструкция по эксплуатации (in Russian)

287
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

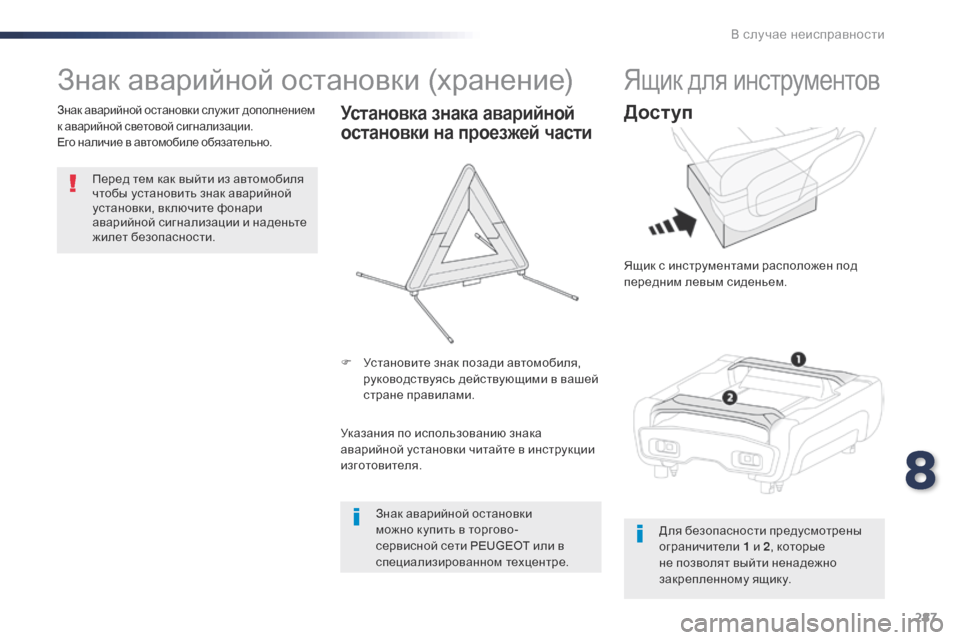

Знак аварийной остановки (хранение)
Перед тем как выйти из автомобиля
чтобы установить знак аварийной
установки, вк лючите фонари
аварийной сигнализации и наденьте
жилет безопасности.
Знак аварийной остановки слу жит дополнением
к аварийной световой сигнализации.
Его наличие в автомобиле обязательно.Установка знака аварийной
остановки на проезжей части
Указания по использованию знака
аварийной установки читайте в инструкции
изготовителя. F
У
становите знак позади автомобиля,
руководствуясь действующими в вашей
стране правилами.
Знак аварийной остановки
можно купить в торгово-
сервисной сети PEUGEOT или в
специализированном техцентре.
Ящик для инструментов
Доступ
Ящик с инструментами расположен под
передним левым сиденьем.
Для безопасности предусмотрены
ограничители 1 и 2, которые
не позволят выйти ненадежно
закрепленному ящику.
8
В случае неисправности

288
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Убирание ящика на место
F Нажмите на замки A и отведите их к центру, чтобы освободить ящик с
инструментами.
F

Ч
тобы преодолеть ограничитель 1 ,
слегка приподнимите ящик и извлеките
его на максимальное расстояние.
F

З
атем, чтобы преодолеть
ограничитель
2 ,

поднимите ящик. F
С нимите фиксаторы B с крышки и откройте
ее, чтобы достать инструменты.
ОткрываниеИзвлечение
Потяните ящик, чтобы проверить
надежность его установки на место.
F

П

однесите ящик к месту хранения,
слегка приподняв его переднюю часть.
F

Ч

тобы преодолеть ограничитель 2 ,
подтолкните ящик, одновременно
опуская его. F

Ч

тобы преодолеть ограничитель 1
,
приподнимите ящик и задвиньте его до
конца.
F

Н

акройте ящик крышкой и закрепите ее
фиксаторами B. F

У

становив ящик точно
на место,
прижмите его к напольному коврику и
переместите ограничители A нару жу,
чтобы закрепить его.
В случае неисправности

289
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

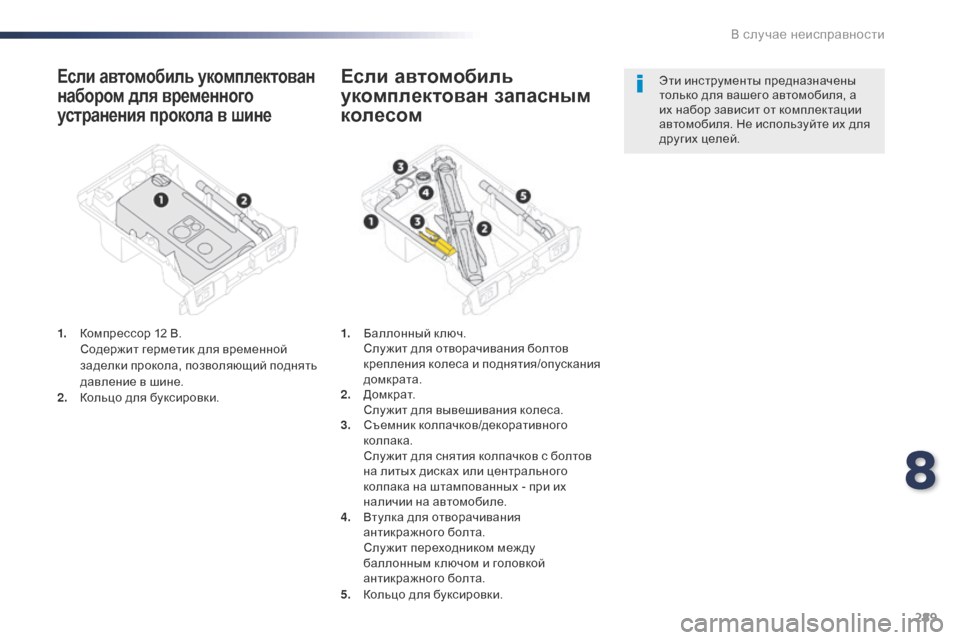

Если автомобиль укомплектован
набором для временного
устранения прокола в шине
1. Компрессор 12 В. Содержит герметик для временной
заделки прокола, позволяющий поднять
давление в шине.
2.
К

ольцо для буксировки.
Если автомобиль
укомплектован запасным
колесом
1. Баллонный к люч. С лу жит для отворачивания болтов
крепления колеса и поднятия/опускания
домкрата.
2.
Д

о м к р а т.
С

лу жит для вывешивания колеса.
3.
С

ъемник колпачков/декоративного
колпака.
С

лу жит для снятия колпачков с болтов
на литых дисках или центрального
колпака на штампованных - при их
наличии на автомобиле.
4.
В

тулка для отворачивания
антикражного болта.
С

лу жит переходником меж ду
баллонным к лючом и головкой
антикражного болта.
5.
К

ольцо для буксировки. Эти инструменты предназначены
только для вашего автомобиля, а
их набор зависит от комплектации
автомобиля. Не используйте их для
других целей.
8
В случае неисправности

290
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Комплект находится в инструментальном ящике.
В набор входят компрессор и флакон с
герметиком для заделки проколов.
С его помощью можно отремонтировать
шину на короткое время .
Это позволит вам доехать до ближайшей
мастерской.
С таким набором можно заделать
большинство проколов, способных вывести
колесо из строя, расположенных либо по
центру протектора, либо на его боковине.
Имеющийся в нем компрессор можно
использовать для контроля давления в
шинах и их подкачивания.
Комплект принадлежностей для временного устранения прокола в шине
Местонахождение ремкомплекта
1. Компрессор 12 вольт. Содержит емкость с герметиком для
временной заделки прокола и поддержания
надлежащего давления воздуха в шине
.
2. К
ольцо для буксировки. Давление воздуха в шинах указано в этой
табличке.
Бортовая электрическая сеть
автомобиля обеспечит работу
вк люченного в нее компрессора на
время, необходимое для ремонта
поврежденного колеса.
Компрессор можно вк лючать только
в расположенные спереди две
розетки на 12 В.
Дополнительную информацию о
Буксировке прицепа
читайте в
соответствующей рубрике.
Перечень инструментов
Эти инструменты предназначены только для вашего
автомобиля, а их набор зависит от комплектации
автомобиля. Не используйте их для других целей.
Дополнительную информацию о
Ящике с инструментами читайте в
соответствующей рубрике.
В случае неисправности

291
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

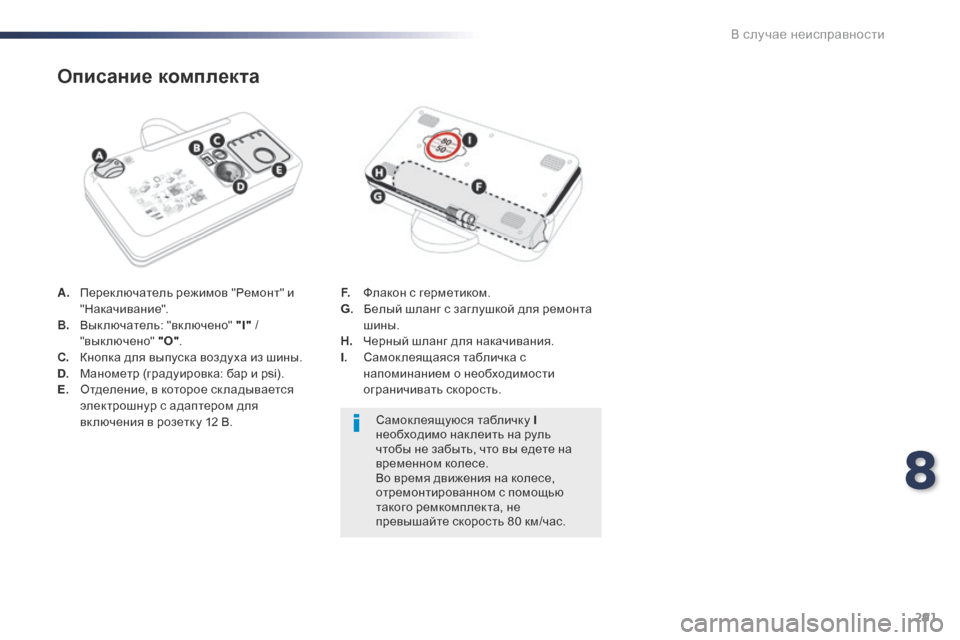

A. Перек лючатель режимов "Ремонт" и "Накачивание".
B.
В

ык лючатель: "вк лючено" "I" /
"выключено" "O".
C.
К

нопка для выпуска воздуха из шины.
D.
М

анометр (градуировка: бар и psi).
E.
О

тделение, в которое ск ладывается
электрошнур с адаптером для
вк лючения в розетку 12 В.
Описание комплекта
F. Флакон с герметиком.
G. Б елый шланг с заглушкой для ремонта
шины.
H.
Ч

ерный шланг для накачивания.
I.
С

амок леящаяся табличка с
напоминанием о необходимости
ограничивать скорость.
Самоклеящуюся табличку I
необходимо нак леить на руль
чтобы не забыть, что вы едете на
временном колесе.
Во время движения на колесе,
отремонтированном с помощью
такого ремкомплекта, не
превышайте скорость 80 км/час.
8
В случае неисправности

292
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Порядок действий при ремонте колеса
1. Заделка прокола
F Вытяните во всю длину белый шланг G.
F О тверните заглушку белого шланга.
F

С
оедините белый шланг с вентилем
проколотого колеса. F
В ставьте электрошнур компрессора в
бортовую розетку 12 В.
F

З
апустите двигатель и оставьте его
работать.
Будьте осторожны в обращении с герметиком -
в нем содержатся вещества, раздражающие
слизистую дыхательных пу тей и глаз.
Его следует хранить в местах, недосягаемых
для детей.При заделке прокола постарайтесь
не извлекать застрявшее в шине
инородное тело. Не вк лючайте компрессор, если
его белый шланг не подсоединен
к вентилю колеса: иначе герметик
прольется на пол.
F

В

ыключите зажигание.
F
П
оверните ручку
A в
положение "Ремонт".
F

У

бедитесь, что выключатель
В
находится в положении "O".
В случае неисправности

293
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Если через пять-семь мину т
давление в шине не достигнет
этого параметра, значит она не
подлежит ремонту; обратитесь в
сервисную сеть PEUGEOT или в
специализированный техцентр, где
ваш автомобиль отремонтируют.

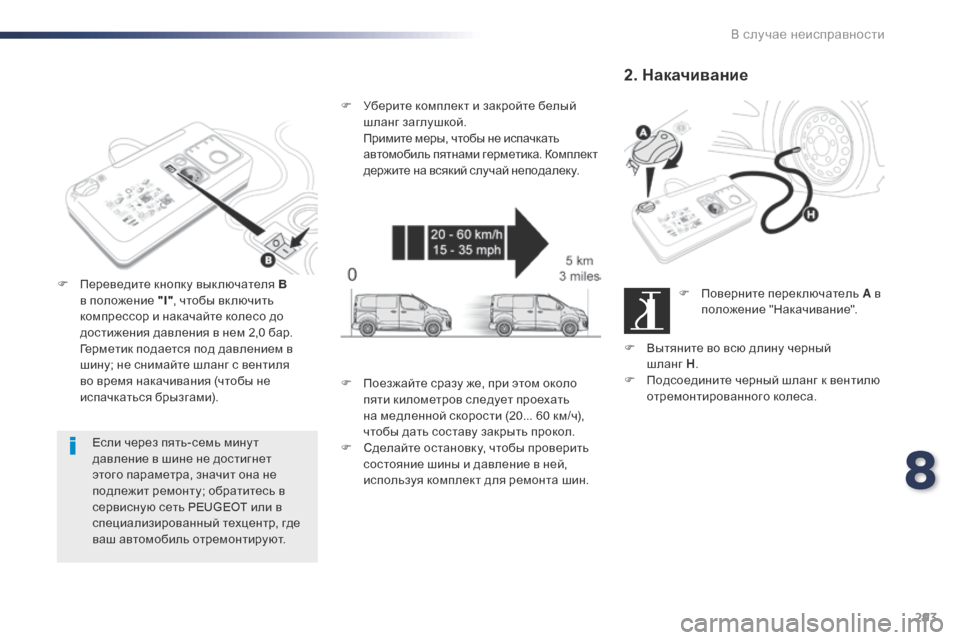

F

П

ереведите кнопку выключателя
В

в положение "I" , чтобы вк лючить
компрессор и накачайте колесо до
достижения давления в нем 2,0 бар.
Г

ерметик подается под давлением в
шину; не снимайте шланг с вентиля
во время накачивания (чтобы не
испачкаться брызгами). F
У
берите комплект и закройте белый
шланг заглушкой.
П
римите меры, чтобы не испачкать
автомобиль пятнами герметика. Комплект
держите на всякий случай неподалеку.
2. Накачивание
F Поверните переключатель A в
положение "Накачивание".
F

В

ытяните во всю длину черный
шланг
H .
F

П

одсоедините черный шланг к вентилю
отремонтированного колеса.
F

П

оезжайте сразу же, при этом около
пяти километров следует проехать
на медленной скорости (20... 60 км/ч),
чтобы дать составу закрыть прокол.
F

С

делайте остановку, чтобы проверить
состояние шины и давление в ней,
используя комплект для ремонта шин.
8
В случае неисправности

294
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
F Подключите электрошнур компрессора к бортовой розетке 12 В.
F

Е
ще раз запустите двигатель и оставьте
его работать. F
О трег улируйте давление воздуха
в шине при помощи компрессора
(чтобы подкачать: переведите
выключатель
В в п

оложение "I"; чтобы
спустить: переведите выключатель
В в


положение
"

O" и нажмите на кнопку
"C")
до рекомендованного для вашего
автомобиля параметра, указанного на
этикетке в проеме двери водителя.
Е

сли после этого давление будет
падать, значит прокол не устранен.
Обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр
для устранения неисправности.
F

О
тсоедините комплект и уберите его на
место.
F

В
едите автомобиль на умеренной
скорости (не более 80 км/ч), при
этом пробег следует ограничить
расстоянием не более 200 км.
При первой же возможности обратитесь
в сервисную сеть PEUGEOT или в
специализированный техцентр.
Обязательно сообщите мастеру
о том, что вы воспользовались
ремкомплектом. Он проверит шину
и вынесет решение о возможности
ремонта или необходимости замены
повреж денной шины.
Извлечение флакона
F Уберите черный шланг.
F
В ысвободите отогнутый вбок белый шланг.
F

Д
ержите компрессор вертикально.
Не испачкайтесь вытекающими
остатками герметика.
Срок хранения герметика указан на
флаконе.
Флакон с герметиком предназначен
для одноразового использования;
даже если он был слегка начат, его
следует заменить.
Не выбрасывайте использованный
флакон куда попало, сдайте его
в сервисную сеть PEUGEOT или
отнесите на пункт сбора отходов.
Не забудьте купить новый флакон
с герметиком для ремонта шин в
сервисной сети PEUGEOT или в
специализированном техцентре.
F

О
тверните флакон, держа его за
нижнюю часть.
В случае неисправности
