2016 Peugeot Expert VU Инструкция по эксплуатации (in Russian)

183
Expert_ru_Chap05_securite_ed01-2016

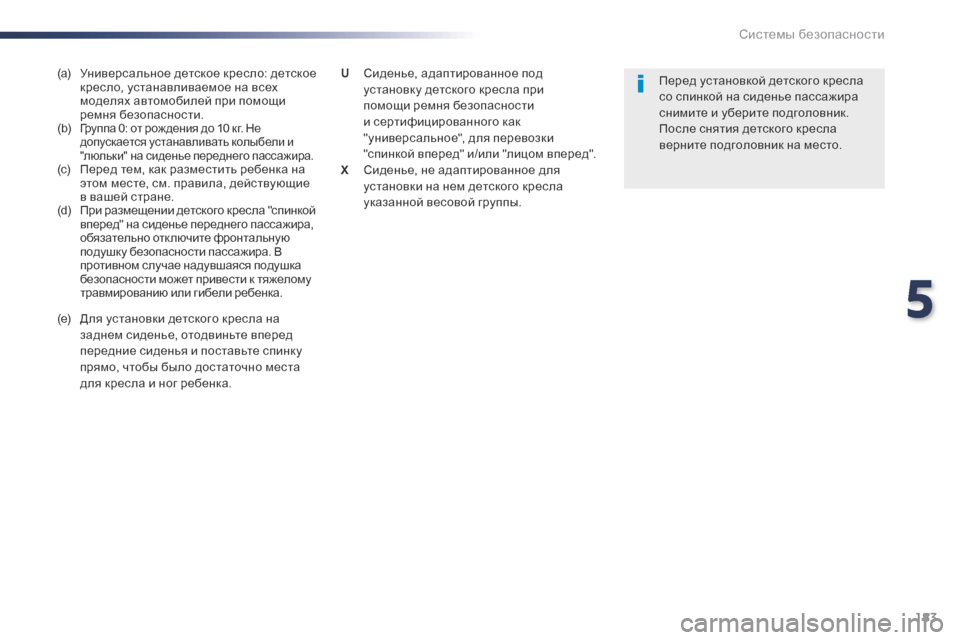

(a) Универсальное детское кресло: детское кресло, устанавливаемое на всех
моделях автомобилей при помощи
ремня безопасности.
(b)
Группа 0: от рож дения до 10 кг. Не
допускается устанавливать колыбели и
"люльки" на сиденье переднего пассажира
.
(c)
П
еред тем, как разместить ребенка на
этом месте, см. правила, действующие
в вашей стране.
(d)
П

ри размещении детского кресла "спинкой
вперед" на сиденье переднего пассажира,
обязательно отключите фронтальную
подушку безопасности пассажира. В
противном случае надувшаяся подушка
безопасности может привести к тяжелому
травмированию или гибели ребенка.
(e)

Д

ля установки детского кресла на
заднем сиденье, отодвиньте вперед
передние сиденья и поставьте спинку
прямо, чтобы было достаточно места
для кресла и ног ребенка. Перед установкой детского кресла
со спинкой на сиденье пасcажира
снимите и уберите подголовник.
После снятия детского кресла
верните подголовник на место.
U
C
иденье, адаптированное под
установку детского кресла при
помощи ремня безопасности
и сертифицированного как
"универсальное", для перевозки
"спинкой вперед" и/или "лицом вперед".
X С иденье, не адаптированное для
установки на нем детского кресла
указанной весовой группы.
5
Системы безопасности

184
Expert_ru_Chap05_securite_ed01-2016
В соответствии с европейской регламентацией, приведенная таблица дает представление о возможности размещения детских кресел, закрепляемых ремнем
безопасности и сертифицированных как "универсальные" (a) в зависимости от весовой группы ребенка и места установки в салоне автомобиля:
МестаВесовая группа ребенка и примерный возраст
Менее 13 кг
(Группы 0 (b) и 0+)
От рож дения до ≈ 1 года
От 9 до 18 кг (Группа 1)
От 1 года до ≈ 3 лет
От 15 до 25 кг (Группа 2)
От 3 до ≈ 6 лет От 22 до 36 кг

(Группа 3)
От 6 до ≈ 10 лет
Ряд 1 (c)
Одноместное сиденье,
место для
пассажирас отк люченной подушкой безопасности " OFF"U UUU
с вк люченной подушкой
безопасности " ON"X UFUFUF
С диваном, среднее сиденье
с отк люченной подушкой безопасности " OFF"X XXX
с вк люченной подушкой
безопасности " ON"X XXX
С диваном, боковое
сиденье
с отк люченной подушкой безопасности " OFF"U UUU
с вк люченной подушкой
безопасности " ON"X UFUFUF
Ряд 2 Боковое сиденье слева
UUUU
Среднее место UUUU
Боковое сиденье справа UUUU
Ряд 3 Боковое сиденье слева
UUUU
Среднее место UUUU
Боковое сиденье справа UUUU
Системы безопасности

185
Expert_ru_Chap05_securite_ed01-2016

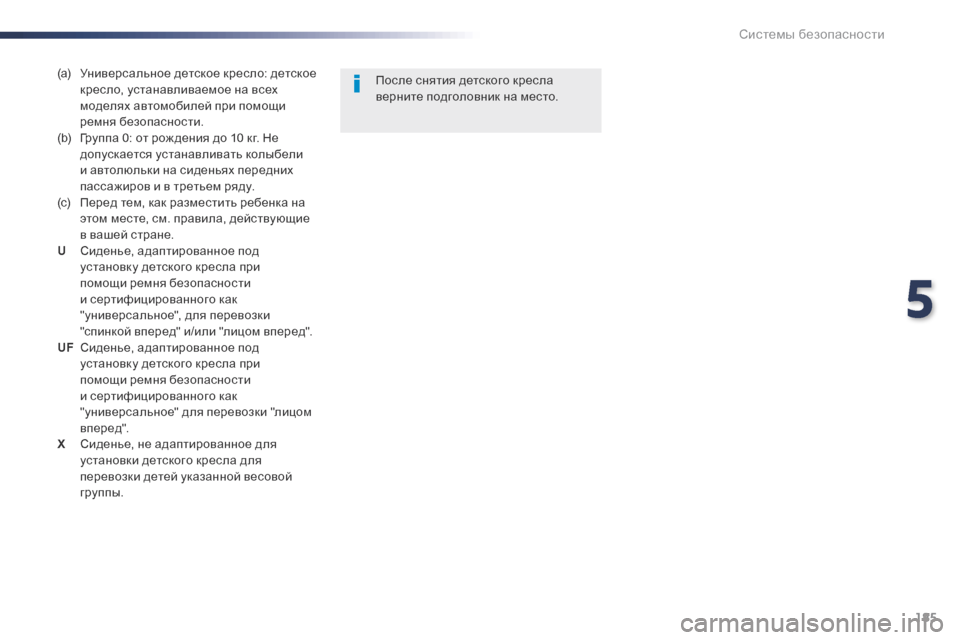

(a) Универсальное детское кресло: детское кресло, устанавливаемое на всех
моделях автомобилей при помощи
ремня безопасности.
(b)

Г
руппа 0: от рож дения до 10 кг. Не
допускается устанавливать колыбели
и автолюльки на сиденьях передних
пассажиров и в третьем ряду.
(c)

П
еред тем, как разместить ребенка на
этом месте, см. правила, действующие
в вашей стране.
U

С
иденье, адаптированное под
установку детского кресла при
помощи ремня безопасности
и сертифицированного как
"универсальное", для перевозки
"спинкой вперед" и/или "лицом вперед".
UF
С

иденье, адаптированное под
установку детского кресла при
помощи ремня безопасности
и сертифицированного как
"универсальное" для перевозки "лицом
вперед".
X

C
иденье, не адаптированное для
установки детского кресла для
перевозки детей указанной весовой
группы. После снятия детского кресла
верните подголовник на место.
5
Системы безопасности

186
Expert_ru_Chap05_securite_ed01-2016

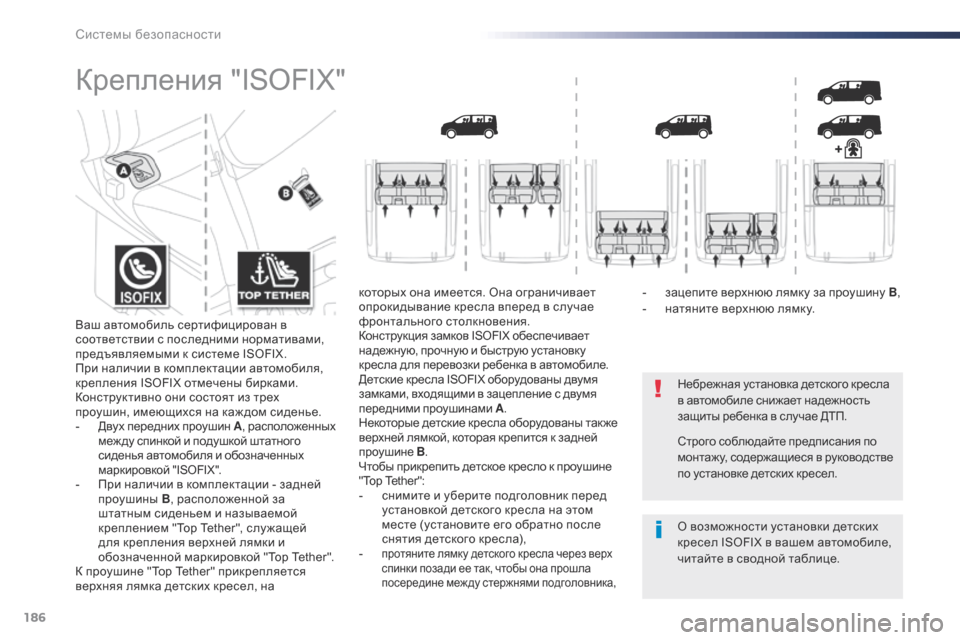

Крепления "ISOFIX"
Небрежная установка детского кресла
в автомобиле снижает надежность
защиты ребенка в случае ДТП.
О возможности установки детских
кресел ISOFIX в вашем автомобиле,
читайте в сводной таблице. Строго соблюдайте предписания по
монтажу, содержащиеся в руководстве
по установке детских кресел.
Ваш автомобиль сертифицирован в
соответствии с последними нормативами,
предъявляемыми к системе ISOFIX.
При наличии в комплектации автомобиля,
крепления ISOFIX отмечены бирками.
Конструктивно они состоят из трех
проушин, имеющихся на каж дом сиденье.
-
Д

вух передних проушин A , расположенных
меж ду спинкой и подушкой штатного
сиденья автомобиля и обозначенных
маркировкой "ISOFIX".
-

П

ри наличии в комплектации - задней
проушины B, расположенной за
штатным сиденьем и называемой
креплением "Top Tether", слу жащей
для крепления верхней лямки и
обозначенной маркировкой "Top Tether".
К проушине "Top Tether" прикрепляется
верхняя лямка детских кресел, на которых она имеется. Она ограничивает
опрокидывание кресла вперед в случае
фронтального столкновения.
Конструкция замков ISOFIX обеспечивает
надежную, прочную и быструю установку
кресла для перевозки ребенка в автомобиле.
Детские кресла ISOFIX оборудованы двумя
замками, входящими в зацепление с двумя
передними проушинами
A.
Некоторые детские кресла оборудованы так же
верхней лямкой, которая крепится к задней
проушине B.
Чтобы прикрепить детское кресло к проушине
"Top Tether":
-

с

нимите и уберите подголовник перед
установкой детского кресла на этом
месте (установите его обратно после
снятия детского кресла),
-

протяните лямку детского кресла через верх
спинки позади ее так, чтобы она прошла
посередине между стержнями подголовника,
- зацепите верхнюю лямку за проушину B ,
- н атяните верхнюю лямку.
Системы безопасности

187
Expert_ru_Chap05_securite_ed01-2016
Детские кресла ISOFIX, рекомендованные PEUGEOT
Компания PEUGEOT предлагает вам ряд моделей детских кресел "ISOFIX", рекомендованных и сертифицированных для вашего автомобиля.
Чтобы правильно установить или снять детское кресло, выполняйте указания, содержащиеся в инструкции его изготовителя.
"RÖMER Baby- Safe Plus" на базе ISOFIX (типоразмер: E)
Группа 0+: от новорож денных до 13 кг
Устанавливается "спинкой вперед" на
базе ISOFIX, прикрепляемой к кольцам A.
База снабжена рег улируемой по
высоте стойкой, опирающейся на пол
автомобиля.
Это кресло можно так же прикреплять
при помощи ремня безопасности. В таких
случаях к штатному сиденью автомобиля
прикрепляется только корпус при помощи
трехточечного ремня безопасности. "RÖMER Duo Plus ISOFIX"
(типоразмер: B1)
Группа 1: от 9 до 18 кг
Устанавливается для перевозки только
"лицом вперед".
Крепится к проушинам А , так же, как к
проушине В, называемой TOP TETHER, при
помощи верхней лямки.
Перевозка в 3 положениях: сидячем,
полулежачем и положении лежа.
Это кресло можно так же устанавливать на
сиденьях, не оборудованных креплениями
ISOFIX. В этом случае его обязательно
следует прикреплять к штатному сиденью
автомобиля трехточечным ремнем
безопасности. Отодвиньте переднее
сиденье автомобиля так, чтобы ноги
ребенка не касались его спинки.
5
Системы безопасности

188
Expert_ru_Chap05_securite_ed01-2016
В соответствии с европейской регламентацией приведенная здесь таблица дает представление о возможности размещения
детских кресел ISOFIX на штатных сиденьях автомобиля, оборудованных замками ISOFIX.
Типоразмер универсальных и полу универсальных детских кресел ISOFIX, обозначаемый буквами от A до G, указывается на
самом кресле рядом с логотипом ISOFIX.
Весовая группа ребенка / примерный возраст
Менее 10 кг (группа 0)
До 6 месяцев Менее 10 кг
(группа 0)
Менее 13 кг (группа 0+) До 1 года От 9 до 18 кг (группа 1)
От 1 до 3 лет
Тип детских кресел ISOFIX Автолюлька "Спинкой вперед"
"Спинкой вперед""Лицом вперед"
Типоразмер ISOFIX FG CD E CDA B B1
Ряд 1 2-местный диван
Не ISOFIX
Отдельное сиденье Не ISOFIX
Ряд 2 с
2-местным
диваном в 1-м ряду Боковое сиденье
слева -
*
Среднее сиденье Не ISOFIX
Боковое сиденье справа -
*
Размещение детских кресел ISOFIX
Системы безопасности

189
Expert_ru_Chap05_securite_ed01-2016

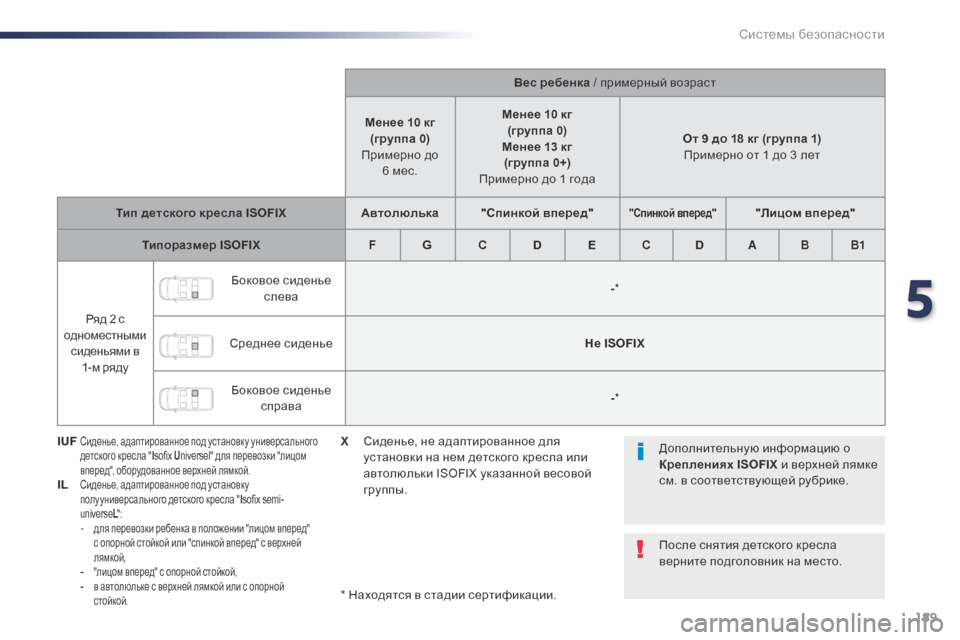

Вес ребенка / примерный возраст
Менее 10 кг (группа 0)
Примерно до 6

мес. Менее 10 кг
(группа 0)
Менее 13 кг (группа 0+)
Примерно до 1 года От 9 до 18 кг (группа 1)
Примерно от 1 до 3 лет
Тип детского кресла ISOFIX Автолюлька "Спинкой вперед"
"Спинкой вперед""Лицом вперед"
Типоразмер ISOFIX FG CD E CDA B B1
Ряд 2 с
одноместными сиденьями в 1-м ряду
Боковое сиденье слева -
*
Среднее сиденье Не ISOFIX
Боковое сиденье справа -
*
IUF
Cиденье, адаптированное под установку универсального
детского кресла " Isofix U niversel" для перевозки "лицом
вперед", оборудованное верхней лямкой.
IL Cиденье, адаптированное под установку полу универсального детского кресла " Isofix semi-
universe L":
- для перевозки ребенка в положении "лицом вперед"
с опорной стойкой или "спинкой вперед" с верхней
лямкой,
- "лицом вперед" с опорной стойкой,- в автолюльке с верхней лямкой или с опорной
стойкой.* Находятся в стадии сертификации. Дополнительную информацию о
Креплениях ISOFIX
и верхней лямке
см. в соответствующей рубрике.
После снятия детского кресла
верните подголовник на место.
X
С
иденье, не адаптированное для
установки на нем детского кресла или
автолюльки ISOFIX указанной весовой
группы.
5
Системы безопасности

190
Expert_ru_Chap05_securite_ed01-2016

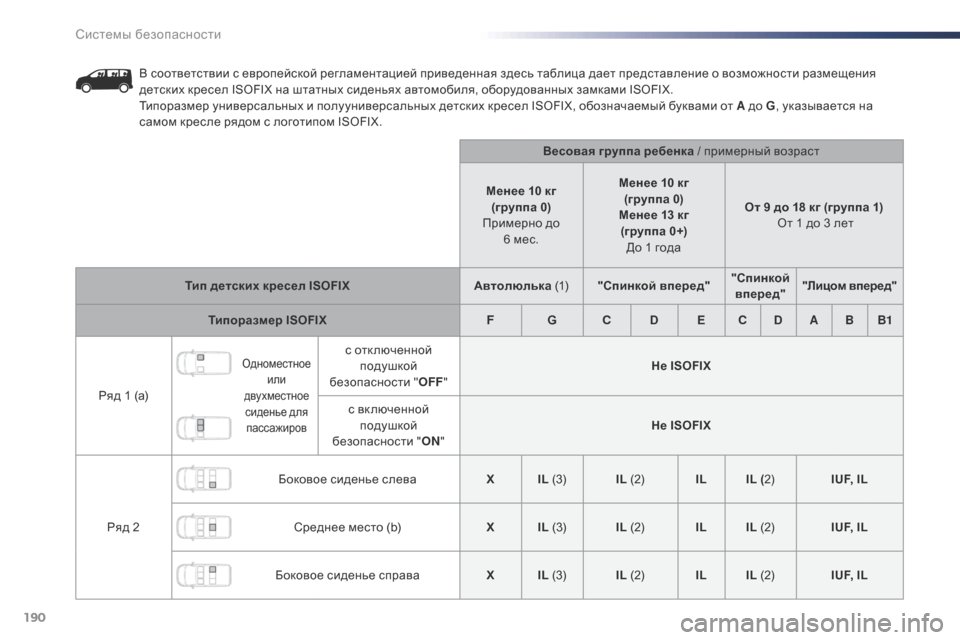

В соответствии с европейской регламентацией приведенная здесь таблица дает представление о возможности размещения
детских кресел ISOFIX на штатных сиденьях автомобиля, оборудованных замками ISOFIX.
Типоразмер универсальных и полу универсальных детских кресел ISOFIX, обозначаемый буквами от A до G, указывается на
самом кресле рядом с логотипом ISOFIX.
Весовая группа ребенка / примерный возраст
Менее 10 кг (группа 0)
Примерно до 6
мес.Менее 10 кг
(группа 0)
Менее 13 кг (группа 0+) До 1 года От 9 до 18 кг (группа 1)
От 1 до 3 лет
Тип детских кресел ISOFIX Автолюлька (1)"Спинкой вперед" "Спинкой
вперед" "Лицом вперед"
Типоразмер ISOFIX FGCD E CDA B B1
Ряд 1 (a)
Одноместное или
двухместное сиденье для пассажировс отк люченной подушкой
безопасности " OFF" Не ISOFIX
с вк люченной подушкой
безопасности " ON" Не ISOFIX
Ряд 2 Боковое сиденье слева
XIL (3) IL (2) ILIL (2) IUF, IL
Среднее место (b) XIL (3) IL (2) ILIL (2) IUF, IL
Боковое сиденье справа XIL (3) IL (2) IL IL (2) IUF, IL
Системы безопасности
