2016 Peugeot Expert VU Инструкция по эксплуатации (in Russian)

15
Expert_ru_Chap01_instruments-de-bord_ed01-2016
1. Спидометр аналоговый (км/ч или м и л ь / ч).
2.
И

ндикатор уровня топлива.
3.
И

ндикатор температуры ох лаж дающей
жидкости.
4.
П

араметры запрограммированной
скорости рег улятора или ограничителя
скоростного режима.
5.
С

пидометр цифровой (км/ч или миль/ч) A. О
бнуление указателя технического
обслуживания.
П

росмотр кратковременной
информации:
-

о т
ехническом обслу живании,
-

о з
апасе хода по остатку жидкости
(AdBlue
®).
B. Р
егулятор яркости общего освещения.
C.
О

бнуление счетчика пробега за поездку
и расстояния.
6.
И

ндикатор включенной передачи.
П

ередача в автоматической или
секвентальной коробке передач.
7.
И

ндикатор остатка пробега до
планового ТО, счетчик пробега за
поездку (км или миль), уведомляющие
сообщения, .
..
8. Т
ахометр (x 1000 об/мин или rpm).
Контрольные приборы и дисплеи Управление настройками

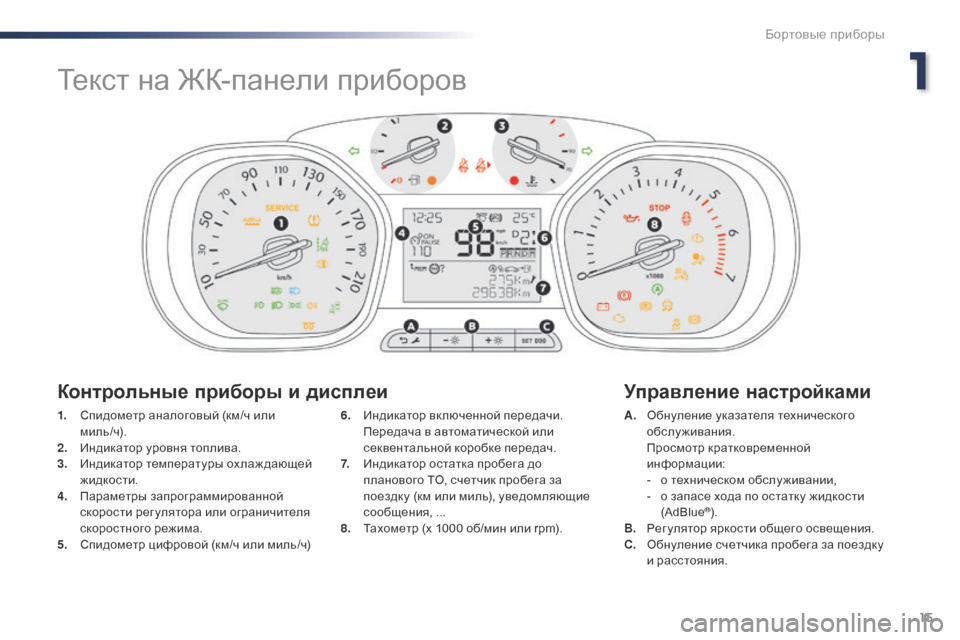

Текст на ЖК-панели приборов
1
Бортовые приборы

16
Матричная панель приборов
1. Спидометр аналоговый (км/ч или м и л ь / ч).
2.
И

ндикатор уровня топлива.
3.
И

ндикатор температуры ох лаж дающей
жидкости.
4.
П

араметры запрограммированной
скорости рег улятора или ограничителя
скоростного режима.
5.
И

ндикатор включенной передачи.
П

ередача в автоматической или
секвентальной коробке передач. A. О
бнуление указателя технического
обслуживания.
П

росмотр журнала уведомлений.
П

росмотр информации:
-

о т
ехническом обслу живании,
-

о з
апасе хода по остатку жидкости
(AdBlue
®).
B. Р
егулятор яркости общего освещения.
C.
О

бнуление счетчика пробега за
поездку.
6.
З

она индикации: уведомляющие и
контролирующие состояние систем
сообщения, бортовой компьютер,
цифровой спидометр (км/ч или mph),

...
7.
У

казатель планового ТО, затем -
счетчик общего пробега (км или миль). Э
ти данные показываются поочередно
при включении зажигания.
8.
С

четчик пробега за поездку (км или
м и л ь).
9.
Т

ахометр (x 1000 об/мин или rpm).
Контрольные приборы и дисплеи Управление настройками
Бортовые приборы

17
Expert_ru_Chap01_instruments-de-bord_ed01-2016

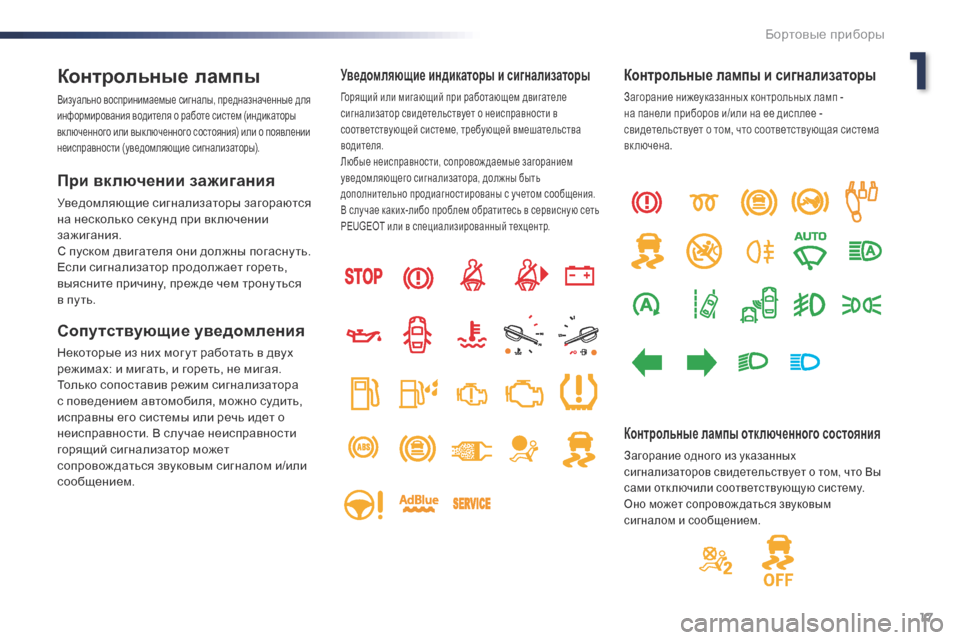

Контрольные лампы
Визуально воспринимаемые сигналы, предназначенные для
информирования водителя о работе систем (индикаторы
вк люченного или вык люченного состояния) или о появлении
неисправности (уведомляющие сигнализаторы).
При включении зажигания
Уведомляющие сигнализаторы загораются
на несколько секунд при вк лючении
зажигания.
С пуском двигателя они должны погасну ть.
Если сигнализатор продолжает гореть,
выясните причину, преж де чем трону ться
в пу ть.
Сопутствующие уведомления
Некоторые из них мог у т работать в двух
режимах: и мигать, и гореть, не мигая.
Только сопоставив режим сигнализатора
с поведением автомобиля, можно судить,
исправны его системы или речь идет о
неисправности. В случае неисправности
горящий сигнализатор может
сопровож даться звуковым сигналом и/или
сообщением.
Уведомляющие индикаторы и сигнализаторы
Горящий или мигающий при работающем двигателе
сигнализатор свидетельствует о неисправности в
соответствующей системе, требующей вмешательства
водителя.
Любые неисправности, сопровож даемые загоранием
уведомляющего сигнализатора, должны быть
дополнительно продиагностированы с учетом сообщения.
В случае каких-либо проблем обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Контрольные лампы и сигнализаторы
Загорание нижеуказанных контрольных ламп -
на панели приборов и/или на ее дисплее -
свидетельствует о том, что соответствующая система
включена.
Контрольные лампы отключенного состояния
Загорание одного из указанных
сигнализаторов свидетельствует о том, что Вы
сами отключили соответствующую систему.
Оно может сопровож даться звуковым
сигналом и сообщением.
1
Бортовые приборы

18
СигнализаторСостояние Причина Что делать / Примечания
STOP Горит постоянно,
одновременно
с другим
сигнализатором
неисправности в
сопровождении
звукового сигнала и
сообщения. Этот сигнализатор загорается в
случае серьезной неисправности
двигателя, тормозной системы,
усилителя рулевого управления
и т.п., либо серьезной
неисправности бортовой
электросети.
Срочно остановите автомобиль, приняв
необходимые меры безопасности на дороге.
Припаркуйте автомобиль, выключите зажигание
и обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
Стояночный
тормоз Горит постоянно.
Стояночный тормоз затяну т или
недостаточно отпущен. Отпустите стояночный тормоз - при этом
сигнализатор погаснет; удерживайте ног у на
педали тормоза.
Соблюдайте меры безопасности.
Дополнительную информацию о
Стояночном
тормозе см. в соответствующей рубрике.
То р м о з н а я
система Горит постоянно.
Значительное падение уровня
тормозной жидкости в системе.
Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Пополните уровень рекомендованной жидкостью с артикулом PEUGEOT.
При возникновении проблемы проверьте тормозную систему в
сервисной сети PEUGEOT или в специализированном техцентре.
+ Горит постоянно,
вместе с символом
ABS.Электронный регулятор
тормозных сил REF неисправен.
Немедленно остановитесь, соблюдая при этом правила
и все необходимые меры предосторожности на дороге.
Проверьте тормозную систему в сервисной сети
PEUGEOT или в специализированном техцентре.
Бортовые приборы

19
Expert_ru_Chap01_instruments-de-bord_ed01-2016

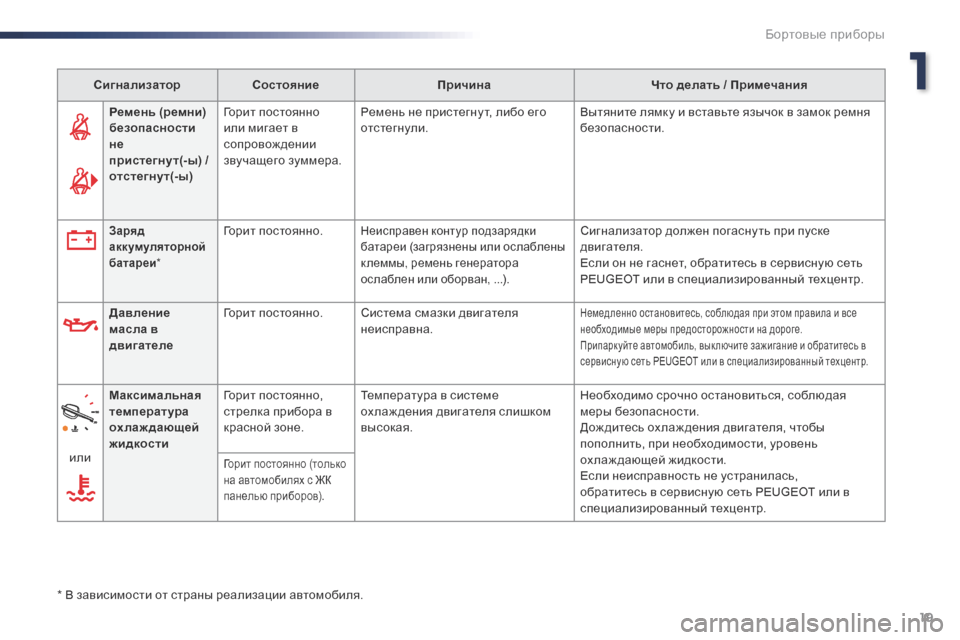

СигнализаторСостояние Причина Что делать / Примечания
Ремень (ремни)
безопасности
не
пристегнут(-ы) /
отстегнут(-ы) Горит постоянно
или мигает в
сопровождении
звучащего зуммера.
Ремень не пристегну т, либо его
отстегнули.
Вытяните лямку и вставьте язычок в замок ремня
безопасности.
*

В зависимости от страны реализации автомобиля.
Заряд
аккумуляторной
батареи *Горит постоянно.Неисправен контур подзарядки
батареи (загрязнены или ослаблены
к леммы, ремень генератора
ослаблен или оборван,
...).Сигнализатор должен погасну ть при пуске
двигателя.
Если он не гаснет, обратитесь в сервисную сеть
PEUGEOT или в специализированный техцентр.
Давление
масла в
двигателе Горит постоянно.
Система смазки двигателя
неисправна.
Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Припаркуйте автомобиль, вык лючите зажигание и обратитесь в
сервисную сеть PEUGEOT или в специализированный техцентр.
илиМаксимальная
температура
охлаждающей
жидкости
Горит постоянно,
стрелка прибора в
красной зоне.
Температура в системе
ох лаж дения двигателя слишком
высокая. Необходимо срочно остановиться, соблюдая
меры безопасности.
Дождитесь охлаждения двигателя, чтобы
пополнить, при необходимости, уровень
охлаждающей жидкости.
Если неисправность не устранилась,
обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.Горит постоянно (только
на автомобилях с ЖК
панелью приборов).
1
Бортовые приборы

20
СигнализаторСостояние Причина Что делать / Примечания
Дверь (-и) не
закрыта (-ы)
Горит постоянно
с сообщением,
указывающим на
открытый элемент, при
скорости ниже 10 км/ч.Передняя, боковая или задняя
дверь (левая створка или крышка
багажника) осталась открытой. Закройте соответствующий открывающийся
элемент.
Если на автомобиле имеется правая распашная
дверь и она окажется незакрытой, сигнализатор
об этом не сообщит.
Горит постоянно
с сообщением,
указывающим на
открытый элемент и
звуковым сигналом, при
скорости выше 10 км/ч.
илиМинимальный
остаток
топлива в баке
Горит постоянно,
стрелка находится в
красной зоне. С момента его первого загорания
в баке остается меньше 8 литров
топлива.
Срочно заправьтесь, чтобы избежать аварийной остановки.
Сигнализатор минимального остатка топлива будет
загораться при каж дом вк лючении зажигания до тех пор,
пока вы не пополните бак достаточным количеством
топлива.
Емкость бака: около 69 литров
.
Никогда не допускайте полной выработки топлива в баке -
это может вывести из строя систему снижения токсичности
отработавших газов и систему впрыска топлива.
Горит постоянно
(только на версиях
с ЖК панелью
приборов).
Вода в
дизельном
топливе Горит постоянно
(только на версиях
с ЖК панелью
приборов). В фильтре дизельного топлива
обнаружена вода.
Это может привести к выходу из строя системы
впрыска.
Срочно обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Бортовые приборы

21
Expert_ru_Chap01_instruments-de-bord_ed01-2016

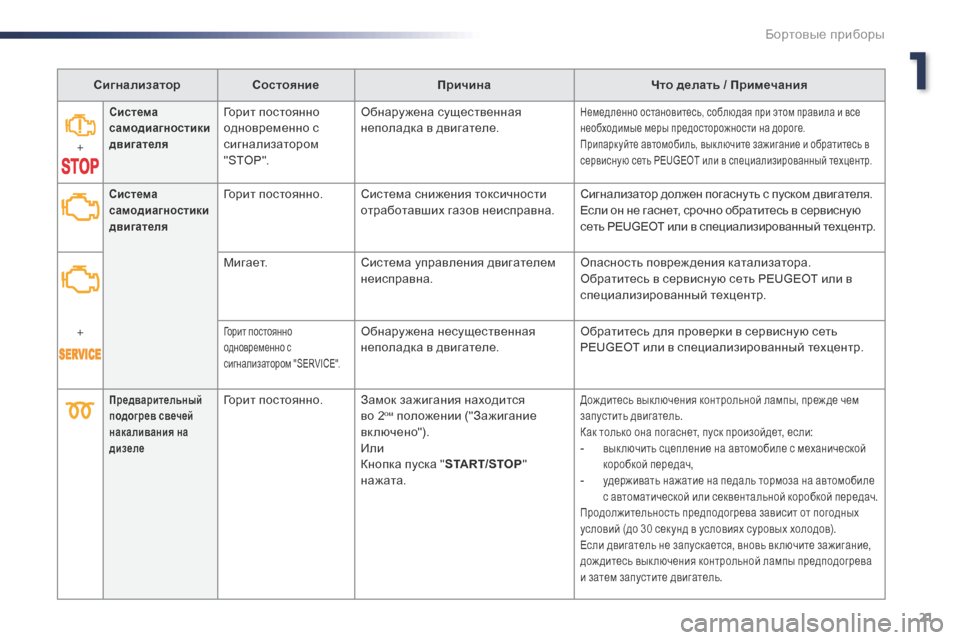

СигнализаторСостояние Причина Что делать / Примечания
+
Система
самодиагностики
двигателяГорит постоянно
одновременно с
сигнализатором
" STO P ". Обнаружена существенная
неполадка в двигателе.Немедленно остановитесь, соблюдая при этом правила и все
необходимые меры предосторожности на дороге.
Припаркуйте автомобиль, вык лючите зажигание и обратитесь в
сервисную сеть PEUGEOT или в специализированный техцентр.
Предварительный
подогрев свечей
накаливания на
дизелеГорит постоянно.
Замок зажигания находится
во 2ом положении ("Зажигание
включено").
Или
Кнопка пуска " START/STOP"
нажата.Дож дитесь вык лючения контрольной лампы, преж де чем
запустить двигатель.
Как только она погаснет, пуск произойдет, если:
- вык лючить сцепление на автомобиле с механической
коробкой передач,
- удерживать нажатие на педаль тормоза на автомобиле
с автоматической или секвентальной коробкой передач.
Продолжительность предподогрева зависит от погодных
условий (до 30 секунд в условиях суровых холодов).
Если двигатель не запускается, вновь вк лючите зажигание,
дож дитесь вык лючения контрольной лампы предподогрева
и затем запустите двигатель.
Система
самодиагностики
двигателяГорит постоянно. Система снижения токсичности
отработавших газов неисправна. Сигнализатор должен погасну ть с пуском двигателя.
Если он не гаснет, срочно обратитесь в сервисную
сеть PEUGEOT или в специализированный техцентр.
Мигает. Система управления двигателем
неисправна. Опасность повреждения катализатора.
Обратитесь в сервисную сеть PEUGEOT или в
специализированный техцентр.
+
Горит постоянно
одновременно с
сигнализатором "SERVICE".Обнаружена несущественная
неполадка в двигателе. Обратитесь для проверки в сервисную сеть
PEUGEOT или в специализированный техцентр.
1
Бортовые приборы

22
СигнализаторСостояние Причина Что делать / Примечания
Недостаточное
давление Горит постоянно
в сопровож дении
звукового сигнала и
сообщения. Давление воздуха недостаточно в
одном или нескольких колесах.
Срочно проверьте давление воздуха в шинах.
Контроль давления следует осуществлять на
холодных шинах.
Необходимо настраивать систему после каж дой
корректировки давления в одной или нескольких
шинах, а так же после замены одного или
нескольких колес.
Дополнительную информацию о
Системе
обнаружения низкого давления в шинах см. в
соответствующей рубрике.
+ Мигает, затем
горит постоянно
одновременно с
контрольной лампой
"Service".Произошел сбой в работе
системы: давление в шинах
больше не контролируется.
При первой же возможности проверьте давление
воздуха в шинах.
Проверьте систему в сервисной сети PEUGEOT
или в специализированном техцентре.
Символ "Нога
на педали
тормоза" Горит постоянно.
Педаль тормоза должна быть
нажата.
На автомобиле с автоматической или секвентальной
коробкой передач нажмите на педаль тормоза при
работающем двигателе, перед тем как отпустить
стояночный тормоз и снять с блокировки селектор,
чтобы вывести его из положения P или N .
Если Вы отпустите стояночный тормоз без нажатия
на тормозную педаль, этот сигнализатор продолжит
гореть.
Нога на
сцеплении Горит постоянно.
Переход системы "Сто п-Ст арт"
из режима STOP в режим START
невозможен, так как педаль
сцепления нажата не полностью. На автомобиле с механической коробкой, чтобы
двигатель перешел в режим START, необходимо
полностью выжать педаль сцепления.
Бортовые приборы
