2016 Peugeot Expert VU Инструкция по эксплуатации (in Russian)

303
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

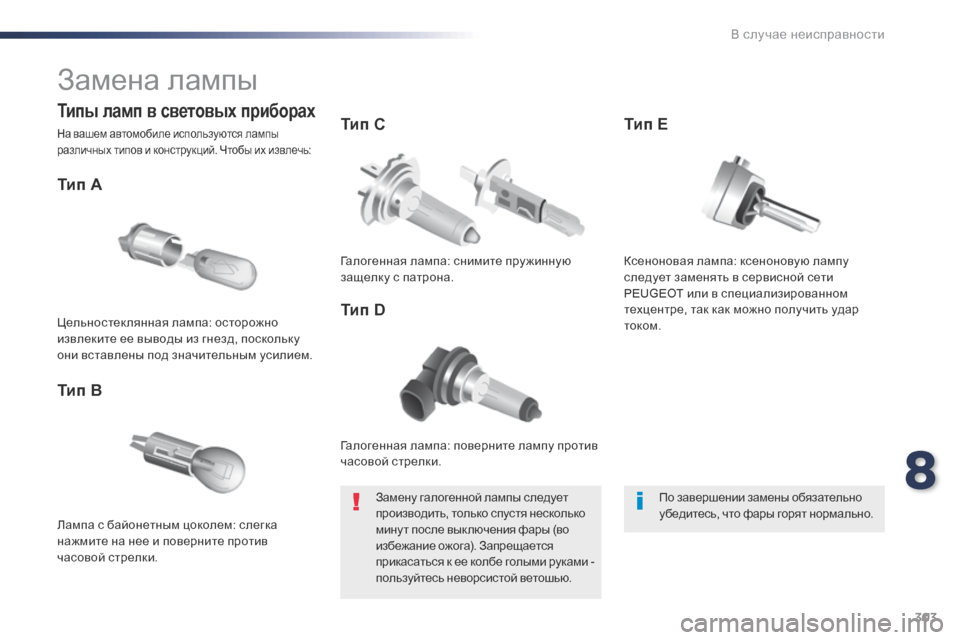

Замена лампы
Галогенная лампа: поверните лампу против
часовой стрелки.
Тип A
Лампа с байонетным цоколем: слегка
нажмите на нее и поверните против
часовой стрелки.
Тип BТип C
Тип D
Цельностек лянная лампа: осторожно
извлеките ее выводы из гнезд, поскольку
они вставлены под значительным усилием.
Галогенная лампа: снимите пру жинную
защелку с патрона.
Замену галогенной лампы следует
производить, только спустя несколько
мину т после вык лючения фары (во
избежание ожога). Запрещается
прикасаться к ее колбе голыми руками -
пользуйтесь неворсистой ветошью. По завершении замены обязательно
убедитесь, что фары горят нормально.
Типы ламп в световых приборах
На вашем автомобиле используются лампы
различных типов и конструкций. Чтобы их извлечь:
Ксеноновая лампа: ксеноновую лампу
следует заменять в сервисной сети
PEUGEOT или в специализированном
техцентре, так как можно получить удар
током.
Тип E
8
В случае неисправности

304
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Передние световые приборы
Ксеноновые световые
приборы
Дополнительную информацию о Замене
ламп , а так же о типах ламп см. в
соответствующей рубрике.
Галогенные световые приборы
Дополнительную информацию о Замене
ламп , а так же о типах ламп см. в
соответствующей рубрике.
Следите за правильной установкой
байонетного цоколя ламп H7...
так как это влияет на качество
освещения.
Противотуманные фары
Тип D, H11-55W
В определенных погодно-климатических
условиях (например, при низкой
температуре, высокой влажности и
т.д.)
на вну тренней поверхности стекол
фар и задних фонарей на короткое
время может оседать конденсат - это
обычное явление; он исчезает в течение
нескольких мину т после вк лючения фар.
1. Фары дальнего света. Т
ип C, H1-55W
2.
Ф

ары ближнего света.
Т

ип E, D8S 25W
3.
У

казатели поворотов.
Т

ип B, PY21W-21W (желтая колба).
1. С
тояночные огни. Т
ип А , W5W-5W
2.
Ф

ары дальнего света.
Т

ип C , H1-55W
3.
Ф

ары ближнего света.
Т

ип C , H7-55W
4.
Д

невные ходовые огни.
Т

ип A , W21W LL-21W
5.
У

казатели поворотов.
Т

ип B , PY21W-21W (желтая колба)
В случае неисправности

305
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

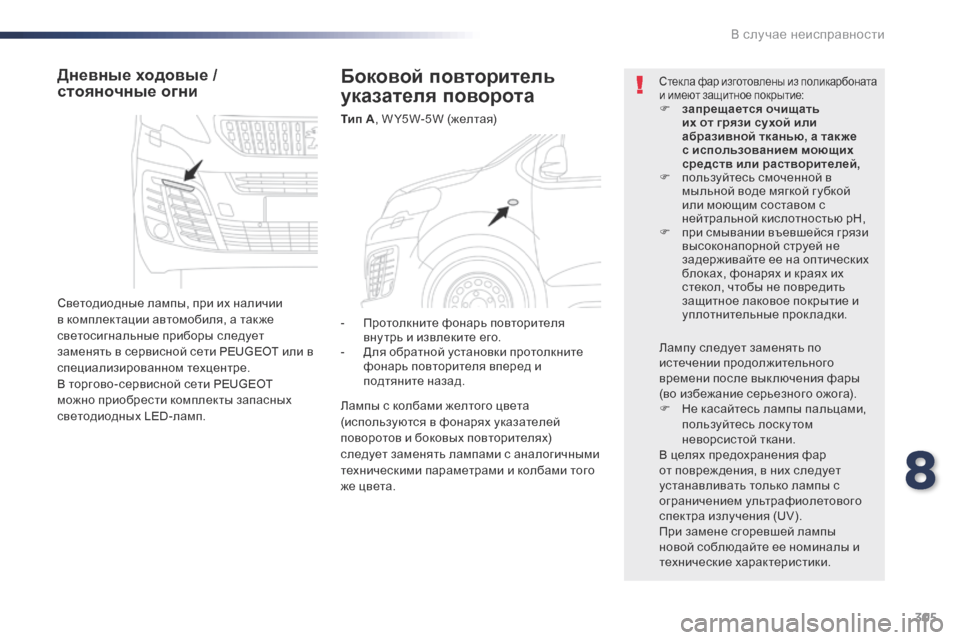

Боковой повторитель
указателя поворота
Тип A, W Y5W-5W (желтая)
Дневные ходовые /
стояночные огни
Светодиодные лампы, при их наличии
в комплектации автомобиля, а так же
светосигнальные приборы следует
заменять в сервисной сети PEUGEOT или в
специализированном техцентре.
В торгово-сервисной сети PEUGEOT
можно приобрести комплекты запасных
светодиодных LED-ламп.
Стек ла фар изготовлены из поликарбоната
и имеют защитное покрытие:
F запрещается очищать
их от грязи сухой или
абразивной тканью, а так же
с использованием моющих
средств или растворителей,
F

п
ользуйтесь смоченной в
мыльной воде мягкой г убкой
или моющим составом с
нейтральной кислотностью pH,
F

п
ри смывании въевшейся грязи
высоконапорной струей не
задерживайте ее на оптических
блоках, фонарях и краях их
стекол, чтобы не повредить
защитное лаковое покрытие и
уплотнительные прокладки.
Лампу следует заменять по
истечении продолжительного
времени после вык лючения фары
(во избежание серьезного ожога).
F

Н
е касайтесь лампы пальцами,
пользуйтесь лоску том
неворсистой ткани.
В целях предохранения фар
от повреж дения, в них следует
устанавливать только лампы с
ограничением ультрафиолетового
спектра излучения (UV).
При замене сгоревшей лампы
новой соблюдайте ее номиналы и
технические характеристики.
-

П

ротолкните фонарь повторителя
вну трь и извлеките его.
-

Д

ля обратной установки протолкните
фонарь повторителя вперед и
подтяните назад.
Лампы с колбами желтого цвета
(используются в фонарях указателей
поворотов и боковых повторителях)
следует заменять лампами с аналогичными
техническими параметрами и колбами того
же цвета.
8
В случае неисправности

306
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Для правильной установки разъема
с лампой на место, необходимо
вставить его так, чтобы послышался
"щелчок" фиксатора.
Фары ближнего света
(галогенные лампы)
Тип C, H7-55W
Дневные ходовые огни
(галогенные лампы)
Ти п A, W21W LL-21W
Стояночные огни
(галогенные лампы)
Ти п A, W5W
F

Н

ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

Н

ажмите на нижний фиксатор разъема
и извлеките разъем вместе с лампой.
F

И

звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности. F

Н

ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

Н

ажмите на два боковых фиксатора
разъема и извлеките разъем вместе с
лампой.
F

И

звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности. F

Н
ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

Н
ажмите на два боковых фиксатора
разъема и извлеките разъем вместе с
лампой.
F

И
звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности.
В случае неисправности

307
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Будьте осторожны, не обожгитесь:
за правой фарой (по ходу движения
автомобиля) расположены горячие
патрубки.Ускоренное мигание контрольной лампы
указателя поворотов (правого или левого)
свидетельствует о выходе из строя лампы
соответствующего указателя поворотов.

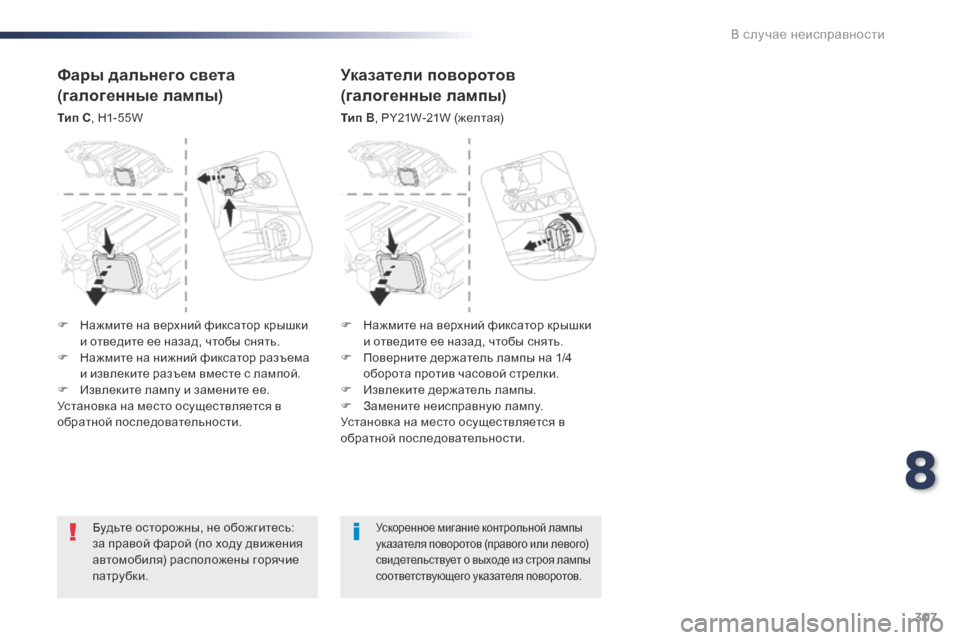

Указатели поворотов
(галогенные лампы)
Ти п B, PY21W-21W (желтая)
Фары дальнего света
(галогенные лампы)
Тип C , H1-55W
F
Н
ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

Н
ажмите на нижний фиксатор разъема
и извлеките разъем вместе с лампой.
F

И
звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности. F

Н
ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

П
оверните держатель лампы на 1/4
оборота против часовой стрелки.
F

И
звлеките держатель лампы.
F

З
амените неисправную лампу.
Установка на место осуществляется в
обратной последовательности.
8
В случае неисправности

308
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Фары ближнего света
(ксеноновые лампы)
Тип E, D8S 25W
F
Н
ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

О
тверните держатель лампы на
1/4
оборота против часовой стрелки.
F

З
амените неисправную лампу.
Установка на место осуществляется в
обратной последовательности.
Замену ксеноновой лампы
D8S следует осуществлять в
сервисной сети PEUGEOT или в
специализированном техцентре, так
как можно получить удар током.
Лампы D8S рекомендуется заменять
попарно, даже если из строя выйдет
лишь одна из них.
Фары дальнего света
(ксеноновые лампы)
Тип C
, H1-55W
Для правильной установки разъема
с лампой на место, необходимо
вставить его так, чтобы послышался
"щелчок" фиксатора.
Ускоренное мигание контрольной лампы
указателя поворотов (правого или левого)
свидетельствует о выходе из строя лампы
соответствующего указателя поворотов.
Указатели поворотов
(ксеноновые лампы)
Ти п B, PY21W-21W (желтая)
F

Н

ажмите на верхний фиксатор крышки
и отведите ее назад, чтобы снять.
F

Н

ажмите на нижний фиксатор разъема
и извлеките разъем вместе с лампой.
F

И

звлеките лампу и замените ее.
Установка на место осуществляется в
обратной последовательности.
В случае неисправности

309
Expert_ru_Chap08_En-cas-de-panne_ed01-2016

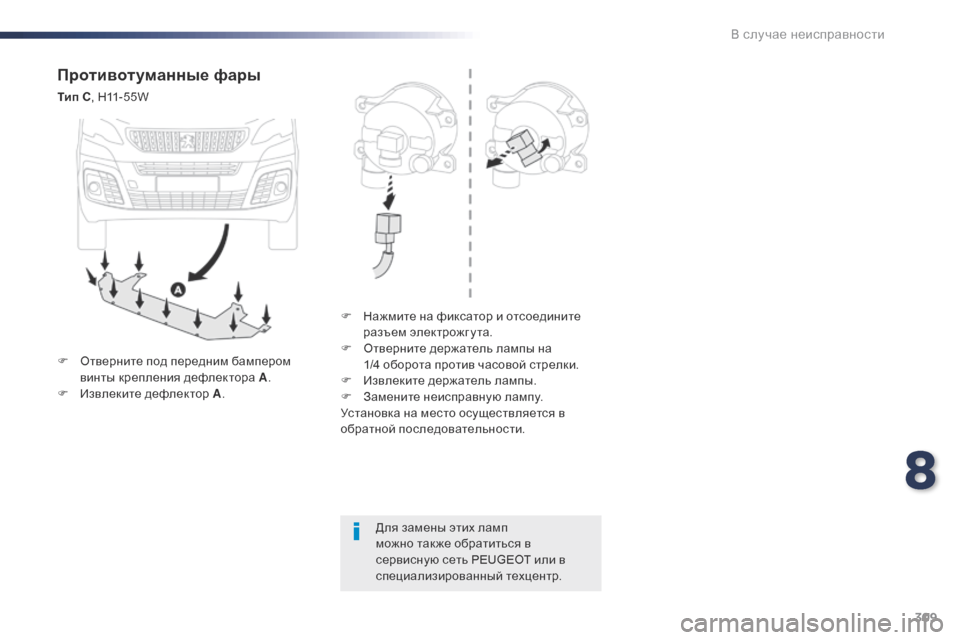

Противотуманные фары
Тип C, H11-55W
F
Н
ажмите на фиксатор и отсоедините
разъем электрожгута.
F

О
тверните держатель лампы на
1/4
оборота против часовой стрелки.
F

И
звлеките держатель лампы.
F

З
амените неисправную лампу.
Установка на место осуществляется в
обратной последовательности.
Для замены этих ламп
можно так же обратиться в
сервисную сеть PEUGEOT или в
специализированный техцентр.
F

О
тверните под передним бампером
винты крепления дефлектора A.
F

И
звлеките дефлектор A .
8
В случае неисправности

310
Expert_ru_Chap08_En-cas-de-panne_ed01-2016
Задние фонари
(распашные двери)
Дополнительную информацию о Замене
ламп , а так же о типах ламп см. в
соответствующей рубрике.
F

У
держивая фонарь, нажмите на
вну тренний фиксатор и осторожно
извлеките фонарь нару жу.
F

О
тсоедините разъем электрожгута.
На автомобиле с вну тренней
обивкой замену ламп следует
производить, обратившись в
сервисную сеть PEUGEOT или в
специализированный техцентр.
1.
С

топ-сигналы / стояночные огни.
Т

ип B, P21/5W-21/5W
2.
У

казатели поворотов.
Т

ип B, PY21W-21W (с желтой колбой).
3.
Ф

онари заднего хода.
Т

ип B, P21W-21W
4.
П

ротивотуманные фары / стояночные
огни.
Т

ип B, P21/4W-21/4W F

О
пределите, какая лампа неисправна,
затем откройте задние двери.
F
С
легка отведите в сторону три язычка и
извлеките держатель лампы.
F

И
звлеките неисправную лампу, слегка
нажав на нее и повернув на четверть
оборота по часовой стрелке.
F

З
амените лампу.
Установку фонаря производите в обратной
последовательности.
F

Со стороны салона снимите вентиляционную
решетку, если она имеется на автомобиле.
F Действуя снаружи, отверните оба винта
крепления.
