2016 Peugeot 508 RXH Handleiding (in Dutch)

223
508_nl_Chap07_info-pratiques_ed01-2016

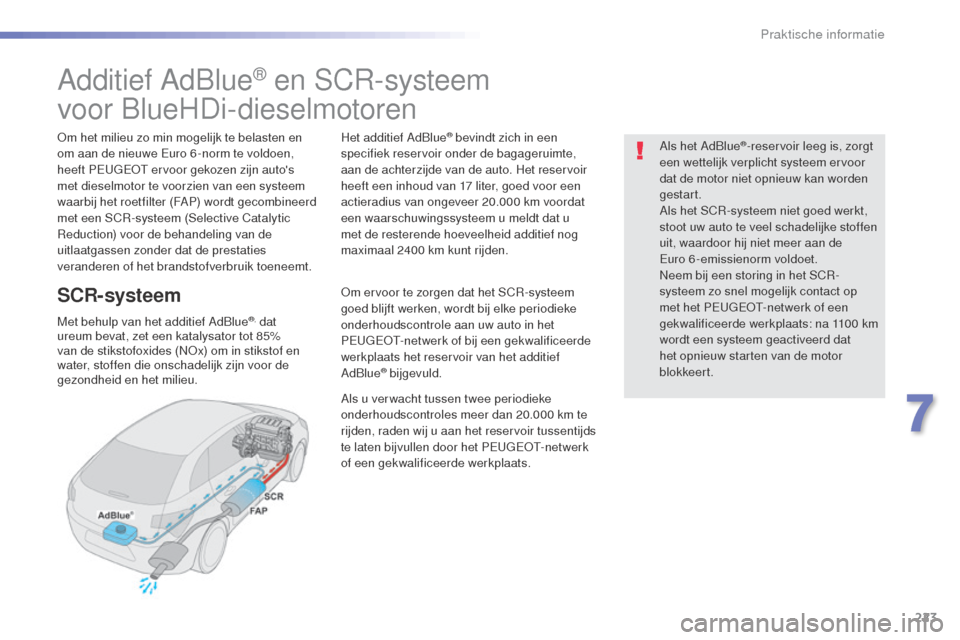

Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft PEUGEOT ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat
ureum bevat, zet een katalysator tot 85%
van de stikstofoxides (NOx) om in stikstof en
water, stoffen die onschadelijk zijn voor de
gezondheid en het milieu. Het additief AdBlue
® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17
liter, goed voor een
actieradius van ongeveer 20.000
km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400

km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
PEUGEOT-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000
km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het PEUGEOT-netwerk
of een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke stoffen
uit, waardoor hij niet meer aan de
Euro 6-emissienorm voldoet.
Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats: na 1100
km
wordt een systeem geactiveerd dat
het opnieuw starten van de motor
blokkeert.
7
Praktische informatie

224
508_nl_Chap07_info-pratiques_ed01-2016
Bijvullen van het additief AdBlue®
Het AdBlue®-reservoir moet bij elke periodieke
onderhoudscontrole worden gevuld door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Vanwege de inhoud van het reservoir kan
het echter noodzakelijk zijn om het reservoir
tussentijds bij te vullen, zeker als u hier door
een waarschuwing (verklikkerlampjes en
melding) op wordt geattendeerd.
Dit kunt u laten uitvoeren door het PEUGEOT-
netwerk of door een gekwalificeerde
werkplaats.
Als u zelf het reservoir wilt bijvullen, lees dan
eerst aandachtig de volgende waarschuwingen.Gebruiksvoorschriften
Bewaar AdBlue® buiten het bereik van
kinderen, in de originele flacon.
Als het AdBlue
® niet in de originele
flacon wordt bewaard, verliest het zijn
zuiverheid. Gebruik uitsluitend additief AdBlue
® dat aan de
norm ISO 22241 voldoet.
Het additief AdBlue® is een oplossing op
ureumbasis. Deze vloeistof is onontvlambaar,
kleurloos en geurloos (indien koel bewaard).
Als het additief in contact komt met de huid,
moet u de huid wassen met kraanwater en met
zeep. Als additief in de ogen komt, spoel de
ogen dan onmiddellijk en grondig gedurende
ten minste 15 minuten met kraanwater of met
een oogspoelmiddel. Raadpleeg een arts bij
een branderig gevoel of blijvende irritatie.
Als additief AdBlue wordt ingeslikt, spoel
de mond dan met schoon water en drink
vervolgens een ruime hoeveelheid water.
Onder bepaalde omstandigheden (bijvoorbeeld
bij een hoge omgevingstemperatuur) kan het
risico van het vrijkomen van ammoniakdampen
niet worden uitgesloten: adem deze niet in.
Deze ammoniakdampen werken irriterend op
de slijmvliezen (ogen, neus en keel). Verdun het additief nooit met water.
Giet nooit additief in de brandstoftank.
De verpakking in flacons met een
antidruppelsysteem vergemakkelijkt het
bijvullen. De flacons met een inhoud van
1,89 liter (1/2 gallon) zijn verkrijgbaar bij het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Vul nooit AdBlue
® bij vanuit een
vulsysteem dat is bedoeld voor
vrachtwagens.
Bevriezing van het additief AdBlue
®
Het additief AdBlue® bevriest bij
temperaturen lager dan ongeveer -11°C.
Het SCR-systeem is voorzien van een
voorverwarmingssysteem voor het
AdBlue
®-reservoir waardoor u ook
in zeer koude omstandigheden kunt
blijven rijden.
Praktische informatie

225
508_nl_Chap07_info-pratiques_ed01-2016
Bewaar de flacons AdBlue® niet in uw
auto.

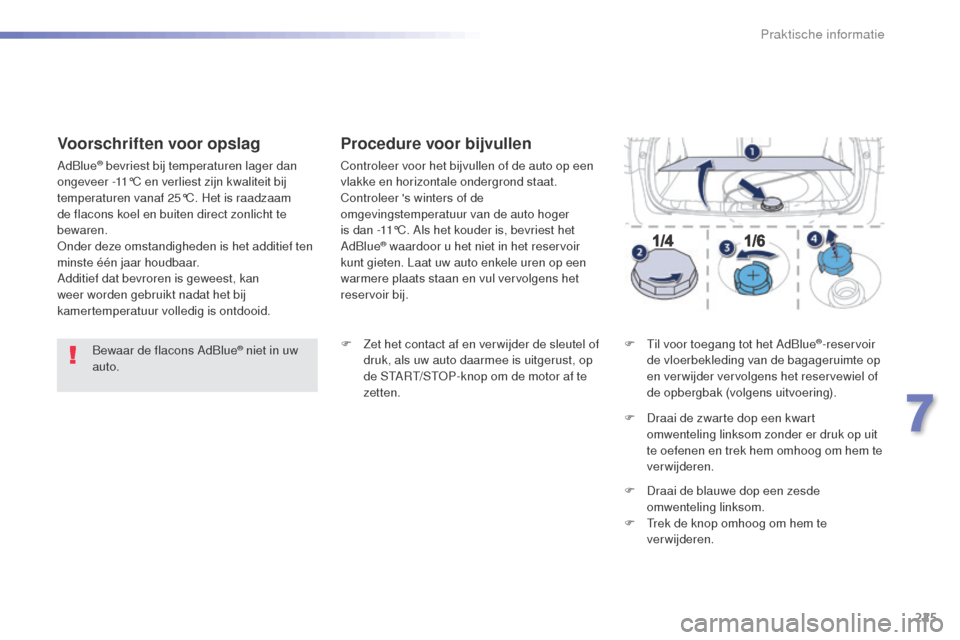

Voorschriften voor opslag
AdBlue® bevriest bij temperaturen lager dan
ongeveer -11°C en verliest zijn kwaliteit bij
temperaturen vanaf 25°C. Het is raadzaam
de flacons koel en buiten direct zonlicht te
bewaren.
Onder deze omstandigheden is het additief ten
minste één jaar houdbaar.
Additief dat bevroren is geweest, kan
weer worden gebruikt nadat het bij
kamertemperatuur volledig is ontdooid.
Procedure voor bijvullen
Controleer voor het bijvullen of de auto op een
vlakke en horizontale ondergrond staat.
Controleer 's winters of de
omgevingstemperatuur van de auto hoger
is dan -11°C. Als het kouder is, bevriest het
AdBlue
® waardoor u het niet in het reservoir
kunt gieten. Laat uw auto enkele uren op een
warmere plaats staan en vul vervolgens het
reservoir bij.
F

Z

et het contact af en ver wijder de sleutel of
druk, als uw auto daarmee is uitgerust, op
de START/STOP-knop om de motor af te
zetten. F

T
il voor toegang tot het AdBlue
®-reservoir
de vloerbekleding van de bagageruimte op
en verwijder vervolgens het reservewiel of
de opbergbak (volgens uitvoering).
F

D

raai de zwarte dop een kwart
omwenteling linksom zonder er druk op uit
te oefenen en trek hem omhoog om hem te
verwijderen.
F

D

raai de blauwe dop een zesde
omwenteling linksom.
F

T

rek de knop omhoog om hem te
verwijderen.
7
Praktische informatie

226
508_nl_Chap07_info-pratiques_ed01-2016
F Pak een flacon AdBlue®. Controleer de
houdbaarheidsdatum en lees vervolgens
aandachtig de gebruiksaanwijzing op het
etiket voordat u de inhoud van de flacon in
het AdBlue
®-reservoir van uw auto giet.
Belangrijk: als het AdBlue
®- reservoir
van uw auto helemaal leeg is -
dit wordt aangegeven door de
waarschuwingsmeldingen en u kunt in
dat geval de motor niet meer starten -
moet u het reservoir vullen met
minimaal 3,8

liter additief (twee flacons
van 1,89

liter). F

V
eeg nadat u de flacon leeg hebt gegoten
met behulp van een vochtige doek
eventuele vloeistofsporen van de rand van
de vulopening van het reservoir.
Spoel gemorst additief onmiddellijk weg
met koud water of veeg het weg met
een vochtige doek.
Als het additief is gekristalliseerd,
ver wijder het dan met een spons en
warm water.
F
B
reng de blauwe dop aan op de vulopening
van het reservoir en draai de dop een
zesde omwenteling rechtsom tot hij stuit.
F
B
reng de zwarte dop aan en draai hem
een kwart omwenteling rechtsom zonder
er druk op uit te oefenen. Zorg ervoor dat
het merkteken op de dop in lijn staat met
merkteken op de steun.
F

L
eg het reservewiel en/of de opbergbak
(volgens uitvoering) terug op de bodem van
de bagageruimte.
F

P
laats de vloerbekleding van de
bagageruimte terug en sluit de achterklep. Belangrijk: als u additief hebt
bijgevuld nadat het reser voir leeg
is geraakt
, aangegeven door de
melding " Vul brandstof- additief bij:
Starten geblokkeerd", dient u ongeveer
5 minuten te wachten voordat u het
contact weer aanzet, zonder het
bestuurderspor tier te openen, de
auto te ontgrendelen, de sleutel met
afstandsbediening in het contactslot
te steken of de elektronische sleutel
van het "Keyless entr y and star t"-
systeem in het interieur te leggen.
Zet vervolgens het contact aan en start
na 10 seconden wachten de motor.
Voer de lege AdBlue
®-flacons niet als
huisvuil af, maar deponeer ze in de
daartoe bestemde containers of breng
de flacons naar uw verkooppunt.
Praktische informatie

227
508_nl_Chap08_en-cas-de-pannes_ed01-2016

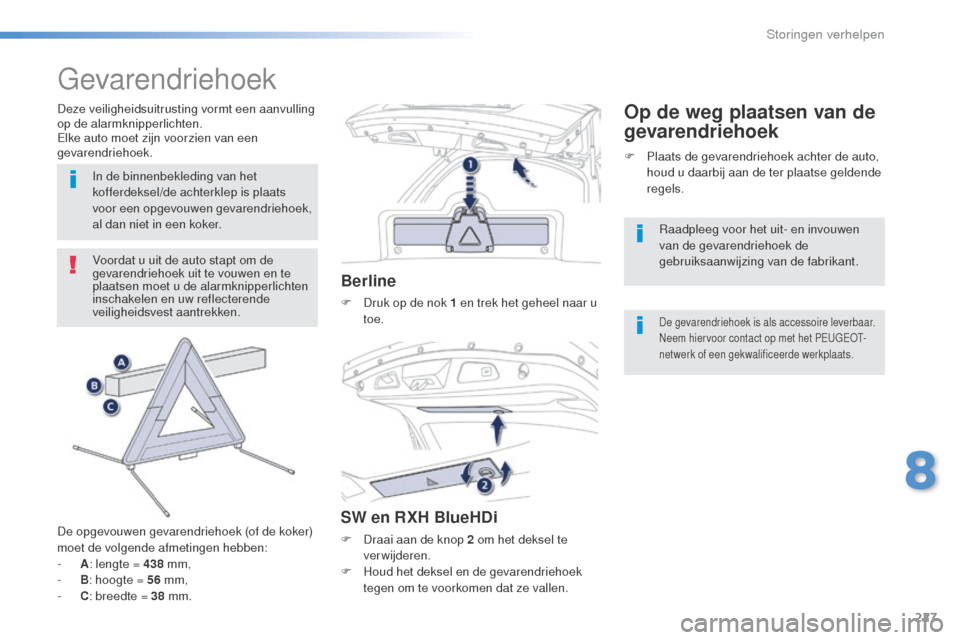

Gevarendriehoek
Voordat u uit de auto stapt om de
gevarendriehoek uit te vouwen en te
plaatsen moet u de alarmknipperlichten
inschakelen en uw reflecterende
veiligheidsvest aantrekken.
De opgevouwen gevarendriehoek (of de koker)
moet de volgende afmetingen hebben:
-

A : l

engte = 438 mm,
-

B : h

oogte = 56 mm,
-

C : b

reedte = 38 mm.
Berline
F Druk op de nok 1 en trek het geheel naar u
toe.
SW en RXH BlueHDi
F Draai aan de knop 2 om het deksel te verwijderen.
F

H
oud het deksel en de gevarendriehoek
tegen om te voorkomen dat ze vallen. F

P
laats de gevarendriehoek achter de auto,
houd u daarbij aan de ter plaatse geldende
regels.
De gevarendriehoek is als accessoire leverbaar.
Neem hiervoor contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
Op de weg plaatsen van de
gevarendriehoekDeze veiligheidsuitrusting vormt een aanvulling
op de alarmknipperlichten.
Elke auto moet zijn voorzien van een
gevarendriehoek.
In de binnenbekleding van het
kofferdeksel/de achterklep is plaats
voor een opgevouwen gevarendriehoek,
al dan niet in een koker. Raadpleeg voor het uit- en invouwen
van de gevarendriehoek de
gebruiksaanwijzing van de fabrikant.
8
Storingen verhelpen

228
508_nl_Chap08_en-cas-de-pannes_ed01-2016
Bij auto's met dieselmotor is het in het geval
van een lege brandstoftank noodzakelijk om
het brandstofsysteem te ontluchten.
Raadpleeg voor alle uitvoeringen, uitgezonderd
die met een BlueHDi-motor, de afbeelding van
de desbetreffende motorruimte.
Brandstoftank leeg (diesel)
Raadpleeg de desbetreffende
rubriek voor meer informatie over de
dieseltankbeveiliging.F

V
ul de brandstoftank met minimaal
5
liter diesel.
F

O
pen de motorkap.
F

M
aak indien nodig de sierkap los om de
handopvoerpomp te kunnen bereiken.
F

B
edien de handopvoerpomp totdat er
weerstand wordt gevoeld (de eerste keer
indrukken kan zwaar zijn).
F

B
edien de startmotor tot de motor aanslaat
(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15
seconden en start de
motor opnieuw).
F

A
ls de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F

P
laats de sierkap terug en klem deze vast.
F

S
luit de motorkap.
1.6 liter HDi-motor
F Vul de brandstoftank met minimaal 5 liter diesel.
F

O
pen de motorkap.
F

V
er wijder indien nodig de sierkap van de
motor om de handopvoerpomp te kunnen
bereiken.
F

B
edien de handopvoerpomp tot u brandstof
door de transparante slang ziet stromen.
F

B
edien de startmotor tot de motor aanslaat
(als de motor niet gelijk aanslaat, wacht
dan ongeveer 15 seconden en start de
motor opnieuw).
F

A
ls de motor na meerdere pogingen niet
aanslaat, bedien dan de handopvoerpomp
en vervolgens de startmotor opnieuw.
F

B
reng de afdekkap van de motor aan en
klem deze vast.
F

S
luit de motorkap.
2.0 HDi-motor
Als de motor niet direct aanslaat,
beëindig dan uw startpoging en herhaal
de procedure.
BlueHDi-motoren
F Vul de brandstoftank met minimaal 5 liter diesel.
F

Z
et het contact aan (zonder de motor te
st a r te n).
F

W
acht ongeveer 6 seconden en zet het
contact af.
F

H
erhaal de handelingen 10 keer.
F

B
edien de startmotor om de motor te
starten.
Storingen verhelpen

229
508_nl_Chap08_en-cas-de-pannes_ed01-2016

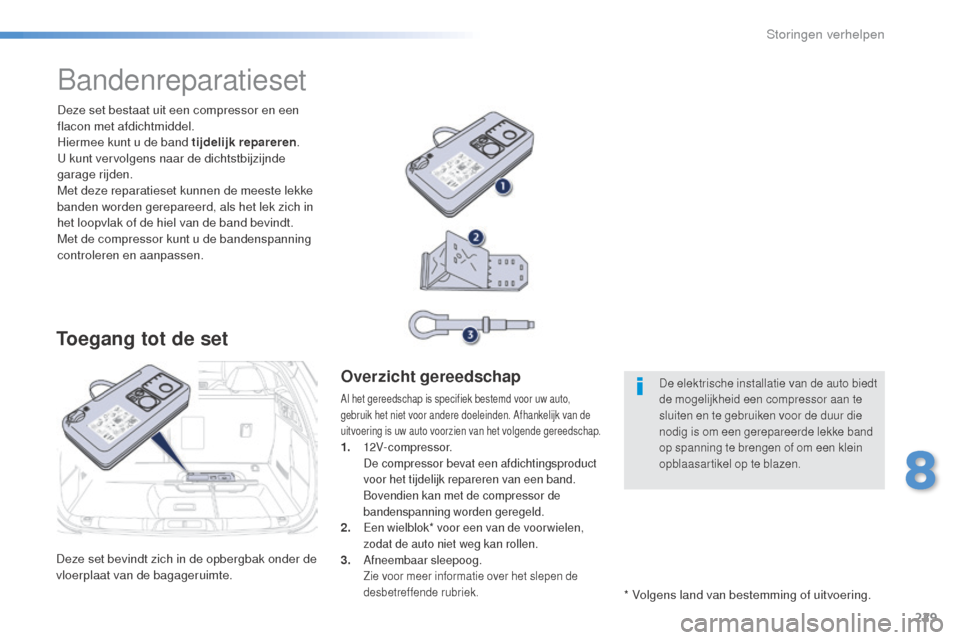

Deze set bevindt zich in de opbergbak onder de
vloerplaat van de bagageruimte.Deze set bestaat uit een compressor en een
flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren
.
U kunt vervolgens naar de dichtstbijzijnde
garage rijden.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.
Met de compressor kunt u de bandenspanning
controleren en aanpassen.
Bandenreparatieset
Toegang tot de set
Overzicht gereedschap
Al het gereedschap is specifiek bestemd voor uw auto,
gebruik het niet voor andere doeleinden. Afhankelijk van de
uitvoering is uw auto voorzien van het volgende gereedschap.
1. 12V-compressor. D e compressor bevat een afdichtingsproduct
voor het tijdelijk repareren van een band.
Bovendien kan met de compressor de
bandenspanning worden geregeld.
2. Een wielblok* voor een van de voor wielen,
zodat de auto niet weg kan rollen.
3. Afneembaar sleepoog. Zie voor meer informatie over het slepen de
desbetreffende rubriek.
* Volgens land van bestemming of uitvoering.
De elektrische installatie van de auto biedt
de mogelijkheid een compressor aan te
sluiten en te gebruiken voor de duur die
nodig is om een gerepareerde lekke band
op spanning te brengen of om een klein
opblaasartikel op te blazen.
8
Storingen verhelpen

230
508_nl_Chap08_en-cas-de-pannes_ed01-2016
A. Schakelaar stand "Reparatie" of "Op spanning brengen".
B.
A

an/uit schakelaar "I/O" .
C.
K

nop voor leeg laten lopen.
D.
M

anometer (bar en psi).
E.
O

pbergvak met:
-

k
abel + adapter voor 12V-aansluiting,
-

d
iverse opblaasnippels voor accessoires
als ballonnen, fietsbanden,


...
Beschrijving van de set
F. Flacon met afdichtmiddel.
G. Witte slang met dop voor de reparatie.
H.
Z

warte slang voor het op spanning
brengen.
I.
S

ticker met snelheidslimiet. De sticker met snelheidslimiet I moet
op het stuur wiel worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren met behulp van
de bandenreparatieset niet sneller dan
80 km/h.
Storingen verhelpen
