2016 Peugeot 508 RXH Handleiding (in Dutch)

215
508_nl_Chap07_info-pratiques_ed01-2016
1. Reservoir stuurbekrachtigingsvloeistof.
2. Reservoir ruiten- en
koplampsproeiervloeistof.
3.
R

eservoir koelvloeistof.
4.
R

eservoir remvloeistof.
5.


Accu/zekeringen.
6.


Zekeringkast.
7.
A

fzonderlijk massapunt (-).
8.


Luchtfilter.
9.


Oliepeilstok.
10.
M

otorolie (bij)vullen.
Benzinemotoren
1.6 THP 1501.6 THP 156
1.6 l e-THP 165 S&S
7
Praktische informatie

216
508_nl_Chap07_info-pratiques_ed01-2016
1. Reservoir stuurbekrachtigingsvloeistof.
2. Reservoir ruiten- en
koplampsproeiervloeistof.
3.
R

eservoir koelvloeistof.
4.
R

eservoir remvloeistof.
5.


Accu/zekeringen.
6.


Zekeringkast.
7.
M

assapunt (aansluiting "-").
8.


Luchtfilter.
9.


Oliepeilstok.
10.
M

otorolie (bij)vullen.
11.


Handopvoerpomp*.
12 .


Ontluchtnippel*.
* Volgens motoruitvoering.
Dieselmotoren
2.0 HDi 140 2.0 HDi 136
2.0 HDi 163
Praktische informatie

217
508_nl_Chap07_info-pratiques_ed01-2016
BlueHDi-
dieselmotoren
1. Reservoir stuurbekrachtigingsvloeistof.
2. Reservoir ruiten- en
koplampsproeiervloeistof.
3.
R

eservoir koelvloeistof.
4.
R

eservoir remvloeistof.
5.


Accu/zekeringen.
6.


Zekeringkast.
7.
M

assapunt (aansluiting "-").
8.


Luchtfilter.
9.


Oliepeilstok.
10.
M

otorolie (bij)vullen.
2.0 BlueHDi 136 S&S
2.0 BlueHDi 150 S&S
2.0 BlueHDi 180 S&S
1.6 BlueHDi 120 S&S
7
Praktische informatie

218
508_nl_Chap07_info-pratiques_ed01-2016
Niveaus controleren
Let bij werkzaamheden onder de
motorkap goed op, want bepaalde
delen van de motor kunnen zeer heet
zijn (kans op brandwonden) en de
motorventilateur kan ieder moment
aanslaan (zelfs bij afgezet contact).
Motorolieniveau
Het motorolieniveau kan bij aangezet
contact worden gecontroleerd
via de motorolieniveaumeter op
het instrumentenpaneel (volgens
uitvoering) of met de oliepeilstok.
De controle van het motorolieniveau is
alleen betrouwbaar als de auto op een
horizontale ondergrond staat en de motor
ten minste 30 minuten niet heeft gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet bijvullen.
PEUGEOT adviseert u om elke 5000 km het
olieniveau te controleren en, indien nodig, olie
bij te vullen.
Controleer deze niveaus regelmatig en respecteer de voorwaarden zoals vermeld in het onderhoudsschema van de fabrikant. Vul indien nodig bij, tenzij anders aangegeven.
Laat in het geval van een sterk gedaald niveau het desbetreffende circuit controleren door het PEUGEOT-netwerk of door een gekwalificeerde werkplaats.
Controle met de oliepeilstok
De plaats van de oliepeilstok is aangegeven
op de desbetreffende afbeelding van de
motorruimte.
F
T
rek aan het gekleurde uiteinde om de
oliepeilstok volledig uit de schacht te
trekken.
F

V
eeg de peilstok af met een schone, niet
pluizende doek.
F

S
teek de oliepeilstok weer volledig in de
schacht en trek hem er weer uit om het
oliepeil te controleren: het oliepeil is correct
als het tussen de merktekens A en B ligt.
A = MA XI
B = MINI Als u ziet dat het oliepeil boven het
merkteken


A of onder het merkteken B ligt,
star t de motor dan niet .
-

A
ls het oliepeil boven het merkteken MAXI
ligt (kans op motorschade), neem dan
contact op met het PEUGEOT-netwerk of
met een gekwalificeerde werkplaats.
-

A
ls het oliepeil lager is dan het merkteken
MINI , vul dan altijd motorolie bij.
Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Praktische informatie

219
508_nl_Chap07_info-pratiques_ed01-2016

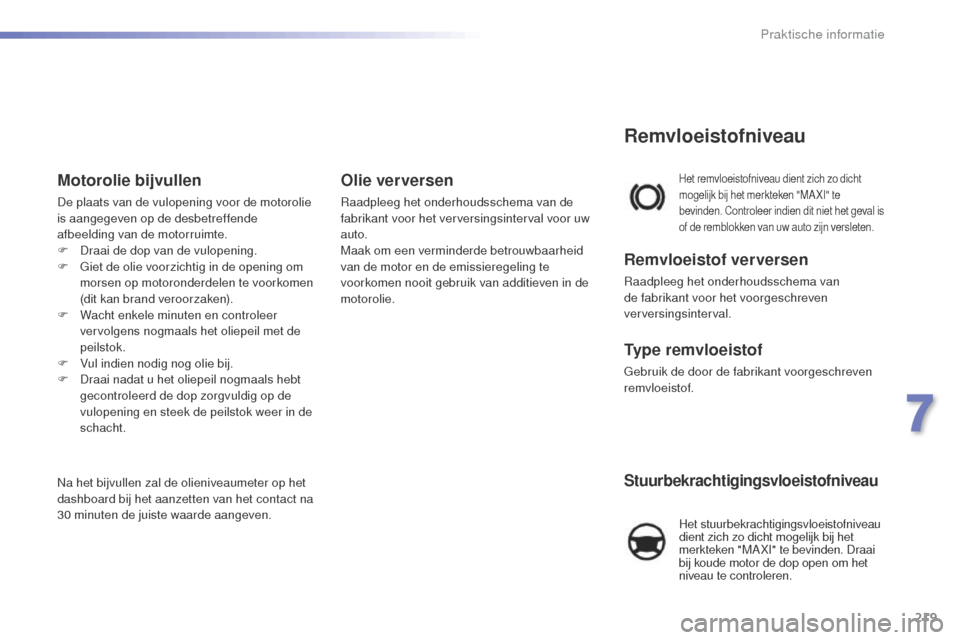

Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Het remvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden. Controleer indien dit niet het geval is
of de remblokken van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Motorolie bijvullen
De plaats van de vulopening voor de motorolie
is aangegeven op de desbetreffende
afbeelding van de motorruimte.
F
D
raai de dop van de vulopening.
F

G
iet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F

W
acht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F

V
ul indien nodig nog olie bij.
F

D
raai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Na het bijvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30 minuten de juiste waarde aangeven.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen nooit gebruik van additieven in de
motorolie.
7
Praktische informatie

220
508_nl_Chap07_info-pratiques_ed01-2016
Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2
omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij.
Aftappen van het systeem
Deze koelvloeistof hoeft niet ververst te worden.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Type ruiten- en
koplampsproeiervloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen is
het (bij)vullen van het reservoir met water niet
toegestaan.
Niveau ruiten- en
koplampsproeiervloeistof
Wanneer uw auto is voorzien van
koplampsproeiers, wordt een te laag
vloeistofniveau van de ruiten- en koplampsproeiers
aangegeven door een geluidssignaal en een
melding op het display van het instrumentenpaneel.
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers
bij het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Afgewerkte producten
Een te laag additiefniveau wordt aangegeven
door dit verklikkerlampje in combinatie met een
geluidssignaal en een melding op het display
van het instrumentenpaneel.
Niveau brandstofadditief
(diesel met roetfilter)
Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator. Vul bij de eerstvolgende gelegenheid het
reservoir bij.
Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis
van ethanol of methanol te gebruiken.
De koelventilator kan ook nog gaan
draaien nadat de motor is afgezet:
houd daarom voor werpen en kleding
uit de buur t van de ventilator.
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Praktische informatie

221
508_nl_Chap07_info-pratiques_ed01-2016
Controles
12V-accu
De accu is onderhoudsvrij.
Niettemin is het raadzaam om regelmatig
te controleren of de accupoolklemmen
goed vastzitten (bij uitvoeringen zonder
snelsluiting voor de accupoolklemmen)
en of de aansluitingen schoon zijn.Laat de filters periodiek
vervangen volgens de in het
onderhoudsschema van de
fabrikant aangegeven intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens
het oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Uitvoeringen met het Stop & Start-systeem zijn
voorzien van een speciale 12V-loodaccu.
Deze accu mag uitsluitend worden vervangen
door het PEUGEOT-netwerk of door een
gekwalificeerde werkplaats.
Roetfilter (diesel)
Als het roetfilter vervuild is, wordt u
hierop geattendeerd door het tijdelijk
Ga om het roetfilter te regenereren, zodra
de omstandigheden het toelaten, met een
snelheid van minimaal 60 km/h rijden tot
het lampje dooft.
Als het lampje blijft branden, is het
minimum brandstofadditiefniveau bereikt.
Raadpleeg de desbetreffende rubriek
voor meer informatie over het controleren
van niveaus.
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.
Laat de controles eventueel uitvoeren door het PEUGEOT-netwerk of een gekwalificeerde werkplaats.
Raadpleeg voordat u werkzaamheden uitvoert
aan de 12V-accu de desbetreffende rubriek
voor meer informatie over de te nemen
voorzorgsmaatregelen. Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken. branden van dit lampje in combinatie met een
melding op het multifunctionele display.
7
Praktische informatie

222
508_nl_Chap07_info-pratiques_ed01-2016
Handgeschakelde versnellingsbak
De versnellingsbak is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval
van de niveaucontrole.
De slijtage van de remblokken
is sterk afhankelijk van de rijstijl,
vooral bij stadsverkeer en veel korte
ritten. Hierdoor kan het noodzakelijk
blijken om de remblokken vaker, tussen twee
onderhoudscontroles door, te laten controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Remblokken
Raadpleeg het PEUGEOT-netwerk
of een gekwalificeerde werkplaats
voor informatie over het controleren
van de slijtage van de remschijven.
Staat van remschijven Elektrische parkeerrem
Dit systeem hoeft niet apart
gecontroleerd te worden. Als er
zich toch een probleem voordoet,
laat het systeem dan controleren
door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Gebruik uitsluitend door PEUGEOT
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt PEUGEOT
specifieke producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Handrem
Als de handrem een te grote slag
heeft of als het systeem minder
goed werkt, moet de handrem, zelfs
tussen twee onderhoudsbeurten
door, worden afgesteld.
Laat het systeem controleren door het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats. Raadpleeg de desbetreffende rubriek
voor meer informatie over de elektrische
parkeerrem.
Praktische informatie
