2016 Peugeot 508 RXH Handleiding (in Dutch)

23
508_nl_Chap01_instrument-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen
Zelfdiagnose
motor knippert.
Er is een storing in het
motormanagementsysteem. Kans op beschadiging van de katalysator.
Laat dit controleren door het PEUGEOT-netwerk of
door een gekwalificeerde werkplaats.
permanent. Er is een storing in de
emissieregeling.
Het verklikkerlampje moet doven als de motor wordt gestart.
Raadpleeg het PEUGEOT-netwerk of een gekwalificeerde
werkplaats als dit niet het geval is.
Laag
brandstofniveaupermanent, met de
wijzer in het rode
gebied. Als het lampje gaat branden zit er
nog ongeveer
7
liter brandstof in de
tank.
Vanaf dit moment worden de
laatste liters brandstof in de tank
aangesproken. Ga zo snel mogelijk tanken om te voorkomen dat u
met een lege tank strandt.
Dit verklikkerlampje gaat elke keer na het aanzetten
van het contact branden zolang er niet voldoende
brandstof getankt is.
Rijd nooit door tot de tank helemaal leeg is,
hierdoor kunnen het emissieregelsysteem en het
injectiesysteem beschadigd raken.
1
Instrumentenpaneel

24
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
Additief AdBlue
®
(BlueHDi-
dieselmotor)permanent zodra het contact
is aangezet, in combinatie
met een geluidssignaal en
een melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 600 en
2400 km. Laat het AdBlue®-reservoir snel bijvullen: neem
contact op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats of vul zelf het reservoir bij.
+
knippert, in combinatie
met het branden van het
verklikkerlampje SERVICE,
een geluidssignaal en een
melding van het aantal
kilometers dat u nog kunt
rijden.De actieradius ligt tussen de 0 en
600 km. Laat het AdBlue®-reservoir zo snel mogelijk bijvullen
om storingen te voorkomen : neem contact op
met het PEUGEOT-netwerk of een gekwalificeerde
werkplaats of vul zelf het reservoir bij.
knippert, in combinatie
met het branden van
het verklikkerlampje
SERVICE, een
geluidssignaal en een
melding dat starten
niet is toegestaan. Het AdBlue
®-reservoir is leeg:
het starten van de motor wordt
geblokkeerd door het wettelijk
verplichte startblokkeringssysteem. Om de motor te kunnen starten moet
u het AdBlue®-
reservoir (laten) bijvullen: neem contact op met het
PEUGEOT-netwerk of een gekwalificeerde werkplaats
of vul zelf het reservoir bij.
U moet het additiefreservoir bijvullen met minimaal
3,8 liter AdBlue
®.
Raadpleeg voor het bijvullen of voor meer informatie over het additief AdBlue
® de desbetreffende rubriek.
Instrumentenpaneel

25
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
+
+
SCR-
emissieregelsysteem
(BlueHDi-
dieselmotor) permanent zodra het contact
is aangezet, in combinatie
met het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.Er is een storing in het SCR-
emissieregelsysteem.
Deze waarschuwing verdwijnt zodra de uitstoot van
uitlaatgassen weer aan de normen voldoet.
knippert zodra het contact
is aangezet, in combinatie
met het branden van
het verklikkerlampje
SERVICE en het
verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding met betrekking
tot de actieradius.Na bevestiging van de storing in
het emissieregelsysteem kunt u
maximaal 1100 km afleggen voordat
het systeem het starten van de motor
blokkeert.Raadpleeg zo snel mogelijk het PEUGEOT-netwerk
of een gekwalificeerde werkplaats om storingen te
voorkomen
.
knippert zodra het contact
is aangezet, in combinatie
met het branden van het
verklikkerlampje SERVICE
en het verklikkerlampje
zelfdiagnose motor, een
geluidssignaal en een
melding.U hebt de actieradius overschreden
die is toegestaan na de
bevestiging van de storing in het
emissieregelsysteem: het starten van
de motor wordt geblokkeerd door het
startblokkeringssysteem. Neem verplicht
contact op met het PEUGEOT-
netwerk of een gekwalificeerde werkplaats om de
motor weer te kunnen starten.
1
Instrumentenpaneel

26
508_nl_Chap01_instrument-bord_ed01-2016
Pictogram in het display
van het instrumentenpaneelStatus Oorzaak Acties / Opmerkingen
Motoroliedruk permanent. Er is een storing in de motorsmering. Zet de auto zo snel mogelijk stil op een veilige plaats.
Parkeer de auto, zet het contact af en raadpleeg
het PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Laadstroom
accu permanent.
Er is een storing in het laadstroomcircuit
van de accu (vervuilde of losgeraakte
accuklemmen, aandrijfriem dynamo
ontspannen of gebroken...). Het lampje moet bij het starten van de motor uitgaan.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
Een of meer
portier en
geopend
permanent, in combinatie
met een melding die het
desbetreffende carrosseriedeel
aangeeft, bij een snelheid lager
dan 10 km/h.Een portier of de achterklep is niet
goed gesloten. Sluit het desbetreffende carrosseriedeel.
permanent, in combinatie
met een melding die
het desbetreffende
carrosseriedeel aangeeft en
een geluidssignaal, bij een
snelheid hoger dan 10 km/h.
Instrumentenpaneel

27
508_nl_Chap01_instrument-bord_ed01-2016
ControlelampjeStatusOorzaak Acties / Opmerkingen
Airbags tijdelijk. Het lampje brandt gedurende enkele
seconden en dooft als het contact
wordt aangezet. Het lampje moet doven zodra de motor wordt gestart.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats als dit niet het geval is.
permanent. Er is een storing in een van de
airbags of de pyrotechnische
gordelspanners. Laat dit controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Bochtverlichting knippert. Er is een storing in de
bochtverlichting. Laat dit controleren door het PEUGEOT-netwerk of
een gekwalificeerde werkplaats.
Veiligheidsgordel(s)
niet vastgemaakt of
weer
losgemaaktpermanent, en
knippert vervolgens
in combinatie met een
in volume toenemend
geluidssignaal. Een van de veiligheidsgordels is niet
vastgemaakt of weer losgemaakt.
Trek aan de gordel en klik de gesp vast in de
gesphouder.
Bandenspanning
te laag permanent.
De bandenspanning van een of
meerdere wielen is te laag. Controleer zo snel mogelijk de bandenspanning.
De controle dient bij voorkeur bij koude banden te
worden uitgevoerd.
+
knipperend en
vervolgens permanent,
in combinatie met het
verklikkerlampje Service.Het controlesysteem voor de
bandenspanning is defect of de
sensor van een van de wielen wordt
niet gedetecteerd. De bandenspanning wordt niet meer gecontroleerd.
Laat het systeem controleren door het PEUGEOT-
netwerk of een gekwalificeerde werkplaats.
1
Instrumentenpaneel

28
508_nl_Chap01_instrument-bord_ed01-2016
1
2
2
2
2
3
3
3
3
3
3
3
Display van het instrumentenpaneel
Gebruik, als de auto stilstaat, de linker
rolknop van het stuur wiel om door de menu's
te scrollen en de parameters van de auto in te
stellen (comfort- en rijsystemen, ...).
-

I
ndrukken: toegang tot het Hoofdmenu ,
bevestigen van uw keuze.
-

D
raaien (buiten menu om): scrollen door de
diverse beschikbare actieve functies.
-

D
raaien (in het menu): verplaatsen naar
boven of naar beneden in het menu.
Hoofdmenu*
Parameters van de auto Display instellen
Voorverwarming


/ voorventilatie
Instel. bestuurdersplaats
Toegang tot de autoAlleen ontgrendelen kofferdeksel
Hulp bij het rijden Geprogrammeerde snelheden
Ruitenw. aan bij achteruit
Automatische parkeerrem
Verlichting Instapverlichting
Follow-me-home verlichting
Bochtverlichting Instellingen Keuze van de kleurstelling
Keuze van de taal
Keuze van de eenheden
Ver br uik
1
2
2
2
3
3
1
2
* Volgens uitvoering. Temperatuur
Instrumentenpaneel

29
508_nl_Chap01_instrument-bord_ed01-2016

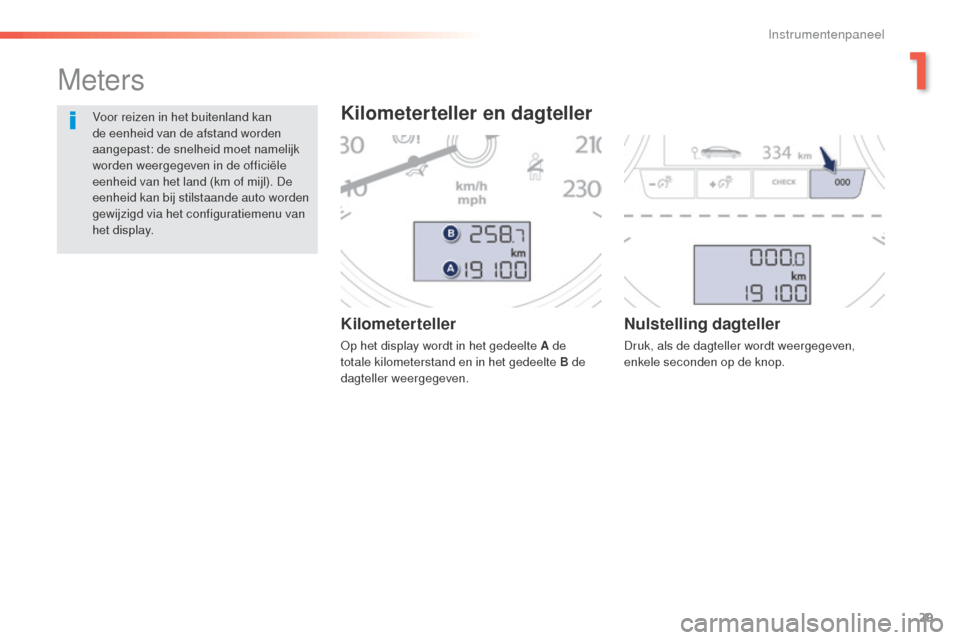

Kilometerteller
Op het display wordt in het gedeelte A de
totale kilometerstand en in het gedeelte B de
dagteller weergegeven.
Nulstelling dagteller
Druk, als de dagteller wordt weergegeven,
enkele seconden op de knop.
Meters
Kilometerteller en dagtellerVoor reizen in het buitenland kan
de eenheid van de afstand worden
aangepast: de snelheid moet namelijk
worden weergegeven in de officiële
eenheid van het land (km of mijl). De
eenheid kan bij stilstaande auto worden
gewijzigd via het configuratiemenu van
het display.
1
Instrumentenpaneel

30
508_nl_Chap01_instrument-bord_ed01-2016
Koelvloeistoftemperatuurmeter
Als bij draaiende motor de wijzer zich
bevindt in:
-
zone A, is de temperatuur in orde,
-
zone B, is de temperatuur te hoog. Het
waarschuwingslampje STOP gaat branden,
in combinatie met een geluidssignaal
en een melding op het display van het
instrumentenpaneel.
Stop zo snel mogelijk op een veilige plaats.
Wacht enkele minuten voordat u de motor
afzet.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats. De temperatuur en de druk in het koelcircuit
beginnen na enkele minuten rijden te stijgen.
Om koelvloeistof bij te vullen:
F

w
acht tot de motor is afgekoeld,
F
d
raai de dop twee omwentelingen los om
de druk te laten dalen,
F
v
erwijder vervolgens de dop,
F
v
ul bij tot aan het merkteken "MA XI".
Deze geeft bij aangezet contact en tijdens het
rijden de temperatuur van de motorolie aan.
Als de wijzer in gebied C staat, is de
temperatuur in orde.
Als de wijzer in gebied D staat, is de
temperatuur te hoog.
Verlaag de rijsnelheid om de temperatuur
te verlagen.
Motorolietemperatuurmeter
Wees voorzichtig bij het bijvullen
van de koelvloeistof: kans op
brandwonden. Vul niet bij tot boven het
maximumniveau (aangegeven op het
reservoir).
Instrumentenpaneel
