2016 Lexus CT200h Betriebsanleitung (in German)

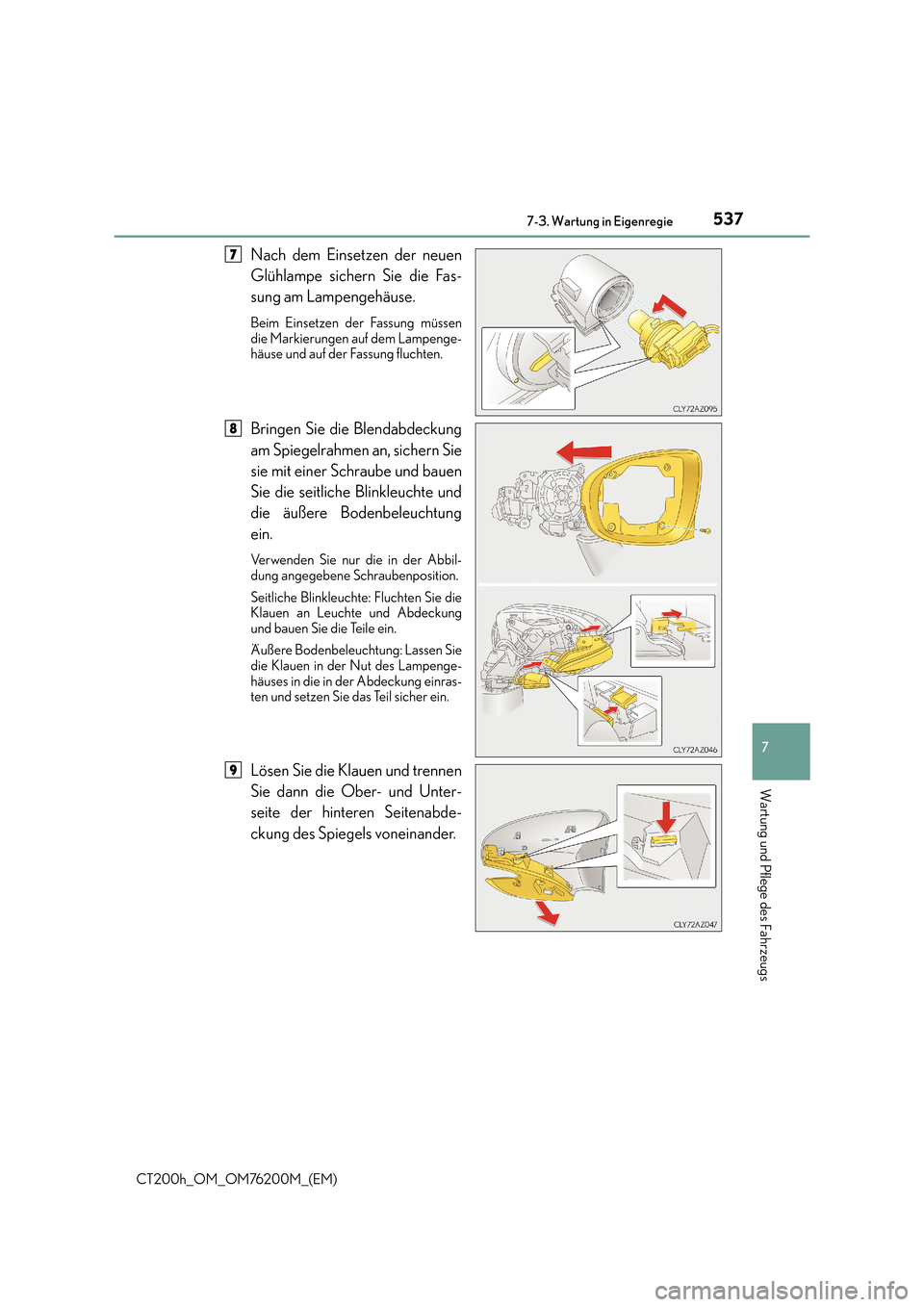

5377-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs
Nach dem Einsetzen der neuen
Glühlampe sichern Sie die Fas-
sung am Lampengehäuse.
Beim Einsetzen der Fassung müssen
die Markierungen auf dem Lampenge-
häuse und auf der Fassung fluchten.
Bringen Sie die Blendabdeckung
am Spiegelrahmen an, sichern Sie
sie mit einer Schraube und bauen
Sie die seitliche Blinkleuchte und
die äußere Bodenbeleuchtung
ein.
Verwenden Sie nur die in der Abbil-
dung angegebene Schraubenposition.
Seitliche Blinkleuchte: Fluchten Sie die
Klauen an Leuchte und Abdeckung
und bauen Sie die Teile ein.
Äußere Bodenbeleuchtung: Lassen Sie
die Klauen in der Nut des Lampenge-
häuses in die in der Abdeckung einras-
ten und setzen Sie das Teil sicher ein.
Lösen Sie die Klauen und trennen
Sie dann die Ober- und Unter-
seite der hinteren Seitenabde-
ckung des Spiegels voneinander.
7
8
9

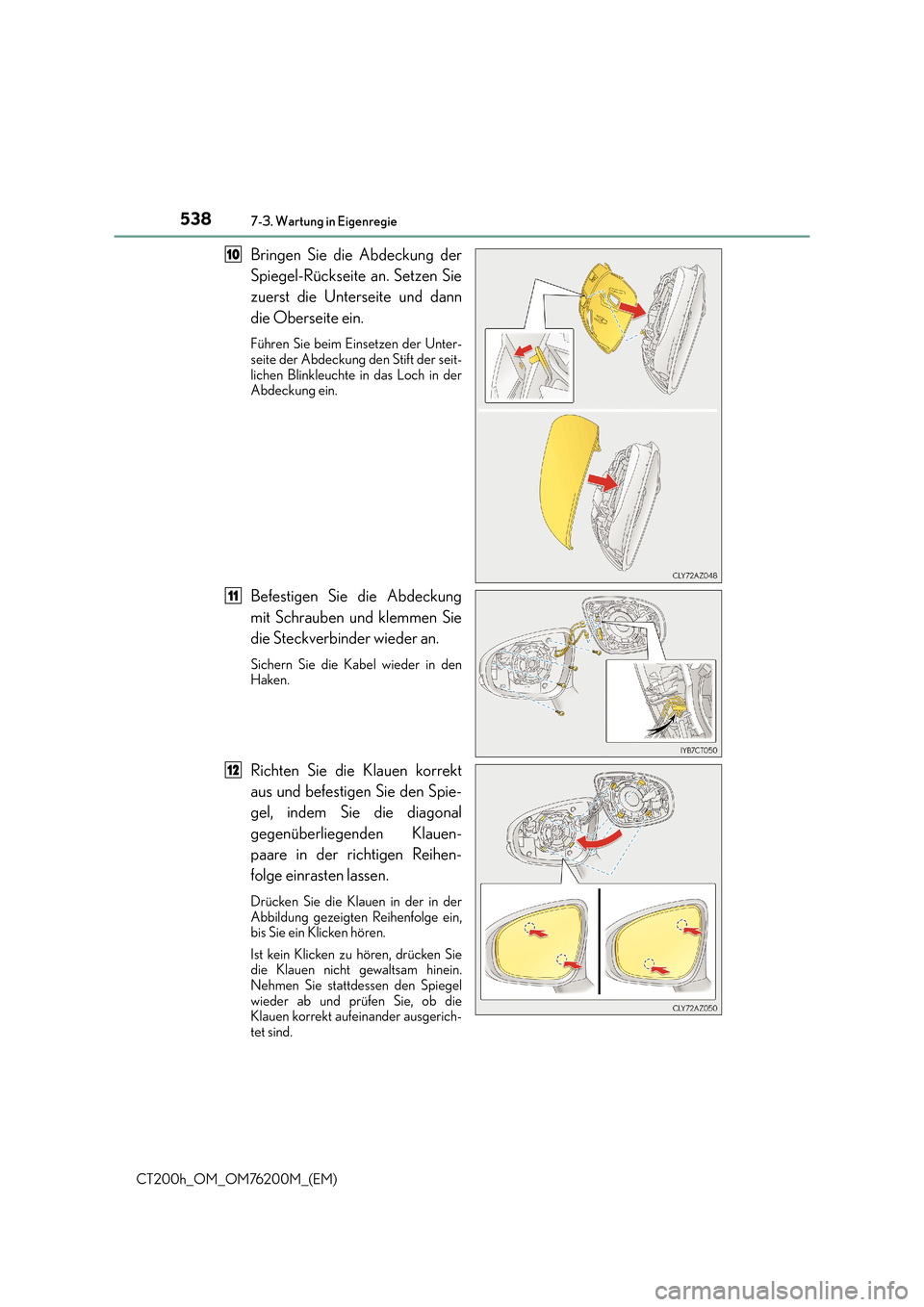

5387-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
Bringen Sie die Abdeckung der
Spiegel-Rückseite an. Setzen Sie
zuerst die Unterseite und dann
die Oberseite ein.
Führen Sie beim Einsetzen der Unter-
seite der Abdeckung den Stift der seit-
lichen Blinkleuchte in das Loch in der
Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und klemmen Sie
die Steckverbinder wieder an.
Sichern Sie die Kabel wieder in den
Haken.
Richten Sie die Klauen korrekt
aus und befestigen Sie den Spie-
gel, indem Sie die diagonal
gegenüberliegenden Klauen-
paare in der richtigen Reihen-
folge einrasten lassen.
Drücken Sie die Klauen in der in der
Abbildung gezeigten Reihenfolge ein,
bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie
die Klauen nicht gewaltsam hinein.
Nehmen Sie stattdessen den Spiegel
wieder ab und prüfen Sie, ob die
Klauen korrekt aufeinander ausgerich-
tet sind.
10
11
12

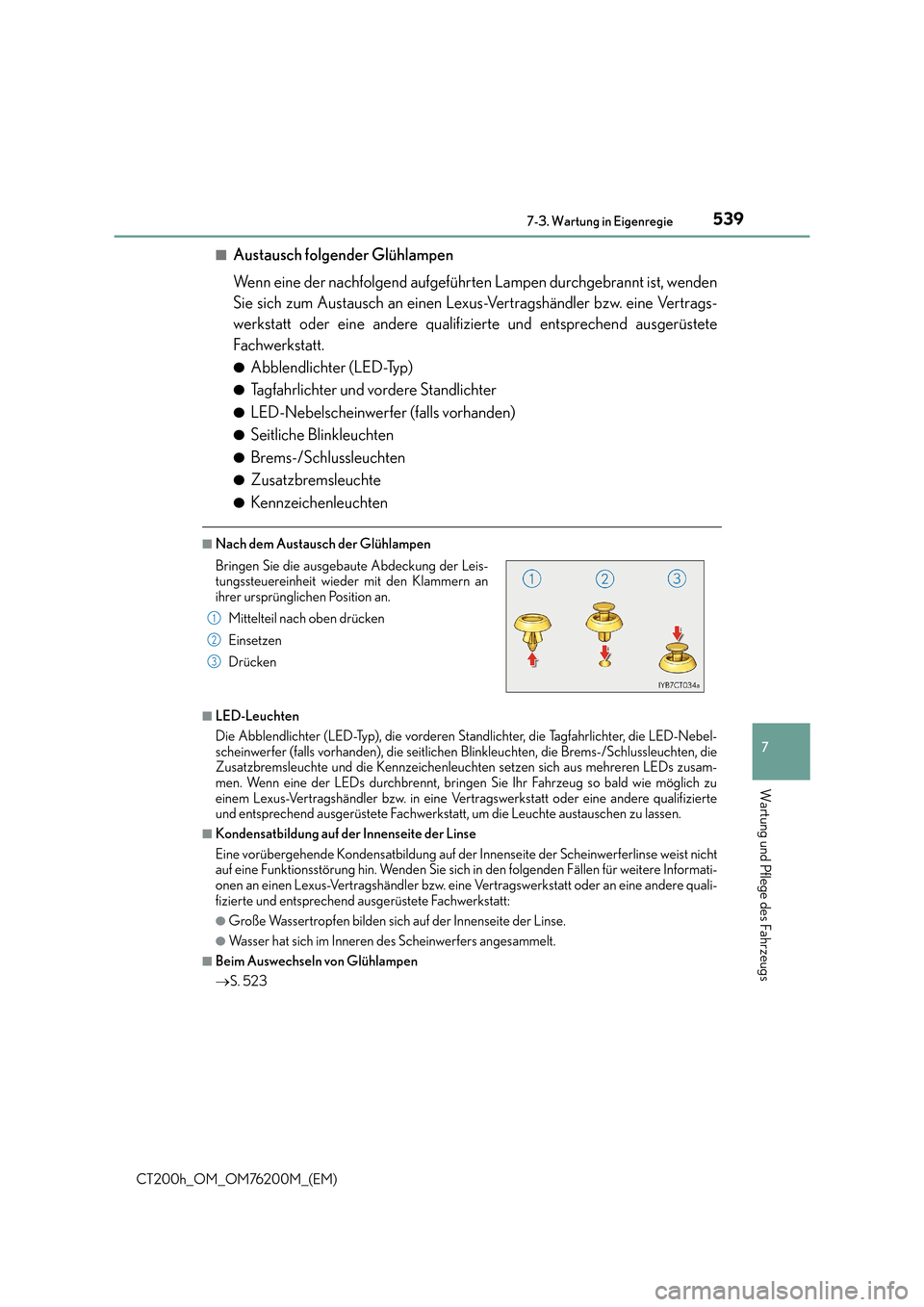

5397-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Austausch folgender Glühlampen
Wenn eine der nachfolgend aufgeführten Lampen durchgebrannt ist, wenden
Sie sich zum Austausch an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
●Abblendlichter (LED-Typ)
●Tagfahrlichter und vordere Standlichter
●LED-Nebelscheinwerfer (falls vorhanden)
●Seitliche Blinkleuchten
●Brems-/Schlussleuchten
●Zusatzbremsleuchte
●Kennzeichenleuchten
■Nach dem Austausch der Glühlampen
■LED-Leuchten
Die Abblendlichter (LED-Typ), die vorderen Standlichter, die Tagfahrlichter, die LED-Nebel-
scheinwerfer (falls vorhanden), die seitlichen Blinkleuchten, die Brems-/Schlussleuchten, die
Zusatzbremsleuchte und die Kennzeichenleuchten setzen sich aus mehreren LEDs zusam-
men. Wenn eine der LEDs durchbrennt, bringen Sie Ihr Fahrzeug so bald wie möglich zu
einem Lexus-Vertragshändler bzw. in eine Vertragswerkstatt oder eine andere qualifizierte
und entsprechend ausgerüstete Fachwerksta tt, um die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist nicht
auf eine Funktionsstörung hin. Wenden Sie sich in den folgenden Fällen für weitere Informati-
onen an einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere quali-
fizierte und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren des Scheinwerfers angesammelt.
■Beim Auswechseln von Glühlampen
→S. 523
Bringen Sie die ausgebaute Abdeckung der Leis-
tungssteuereinheit wieder mit den Klammern an
ihrer ursprünglichen Position an.
Mittelteil nach oben drücken
Einsetzen
Drücken
1
2
3

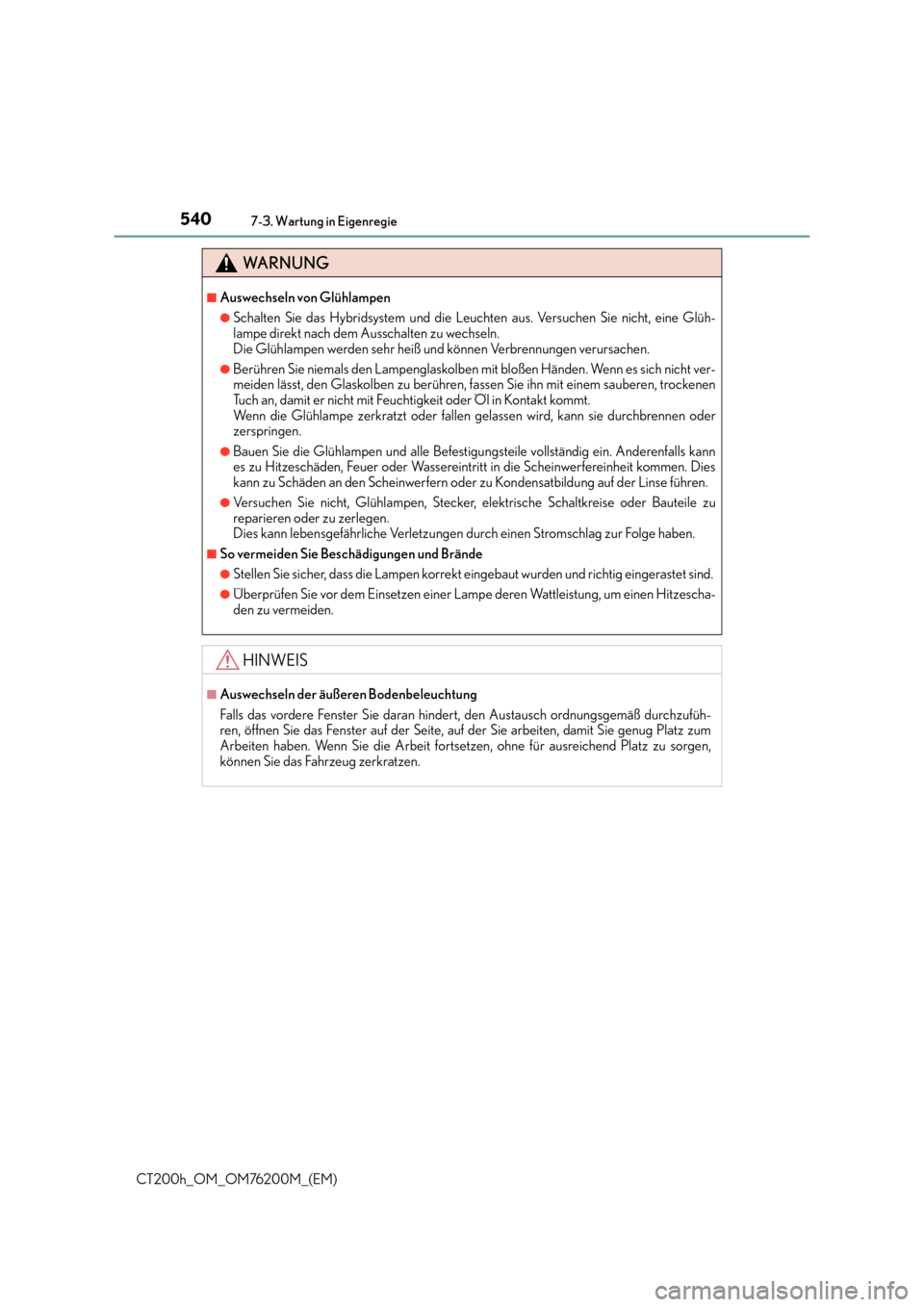

5407-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
WA R N U N G
■Auswechseln von Glühlampen
●Schalten Sie das Hybridsystem und die Leuchten aus. Versuchen Sie nicht, eine Glüh-
lampe direkt nach dem Ausschalten zu wechseln.
Die Glühlampen werden sehr heiß und können Verbrennungen verursachen.
●Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn es sich nicht ver-
meiden lässt, den Glaskolben zu berühren, fa ssen Sie ihn mit einem sauberen, trockenen
Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt.
Wenn die Glühlampe zerkratzt oder fallen gelassen wird, kann sie durchbrennen oder
zerspringen.
●Bauen Sie die Glühlampen und alle Befestigun gsteile vollständig ein. Anderenfalls kann
es zu Hitzeschäden, Feuer oder Wassereintritt in die Scheinwerfereinheit kommen. Dies
kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung auf der Linse führen.
●Versuchen Sie nicht, Glühlampen, Stecker, elektrische Schaltkreise oder Bauteile zu
reparieren oder zu zerlegen.
Dies kann lebensgefährliche Verletzungen durch einen Stromschlag zur Folge haben.
■So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampen korrekt ei ngebaut wurden und richtig eingerastet sind.
●Überprüfen Sie vor dem Einsetzen einer Lamp e deren Wattleistung, um einen Hitzescha-
den zu vermeiden.
HINWEIS
■Auswechseln der äußeren Bodenbeleuchtung
Falls das vordere Fenster Sie daran hindert, den Austausch ordnungsgemäß durchzufüh-
ren, öffnen Sie das Fenster auf der Seite, auf der Sie arbeiten, damit Sie genug Platz zum
Arbeiten haben. Wenn Sie die Arbeit fortsetzen, ohne für ausreichend Platz zu sorgen,
können Sie das Fahrzeug zerkratzen.

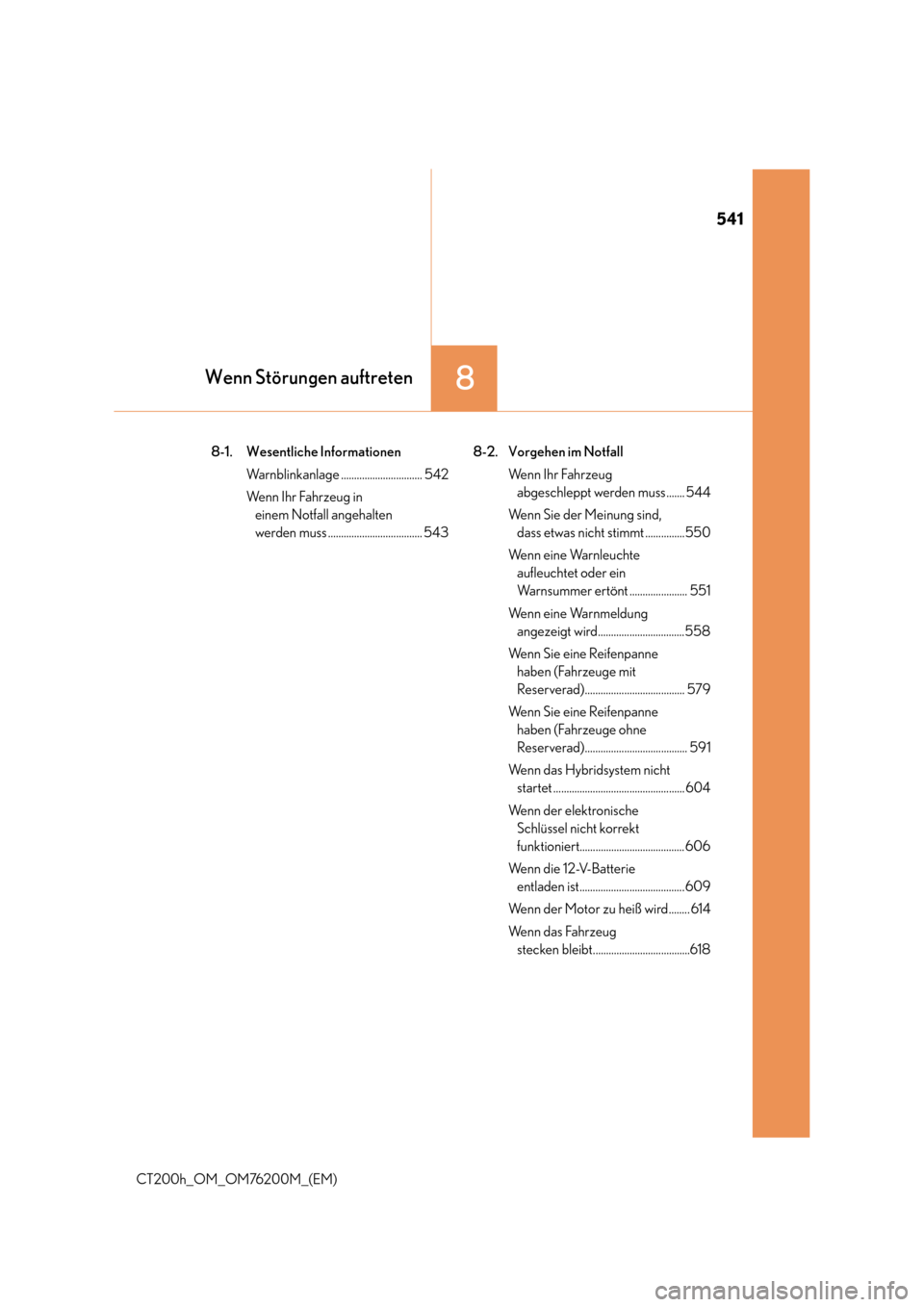

541
8Wenn Störungen auftreten
CT200h_OM_OM76200M_(EM)8-1. Wesentliche Informationen
Warnblinkanlage ............................... 542
We n n I h r Fa h r z e u g i n einem Notfall angehalten
werden muss .................................... 543 8-2. Vorgehen im Notfall
We n n I h r F a h r z e u g abgeschleppt werden muss....... 544
Wenn Sie der Meinung sind, dass etwas nicht stimmt ...............550
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt ...................... 551
Wenn eine Warnmeldung angezeigt wird.................................558
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reserverad)...................................... 579
Wenn Sie eine Reifenpanne haben (Fahrzeuge ohne
Reserverad)....................................... 591
Wenn das Hybridsystem nicht startet .................................................. 604
Wenn der elektronische Schlüssel nicht korrekt
funktioniert........................................ 606
Wenn die 12-V-Batterie entladen ist........................................609
Wenn der Motor zu heiß wird........ 614
We n n d a s F a h r z e u g stecken bleibt.....................................618

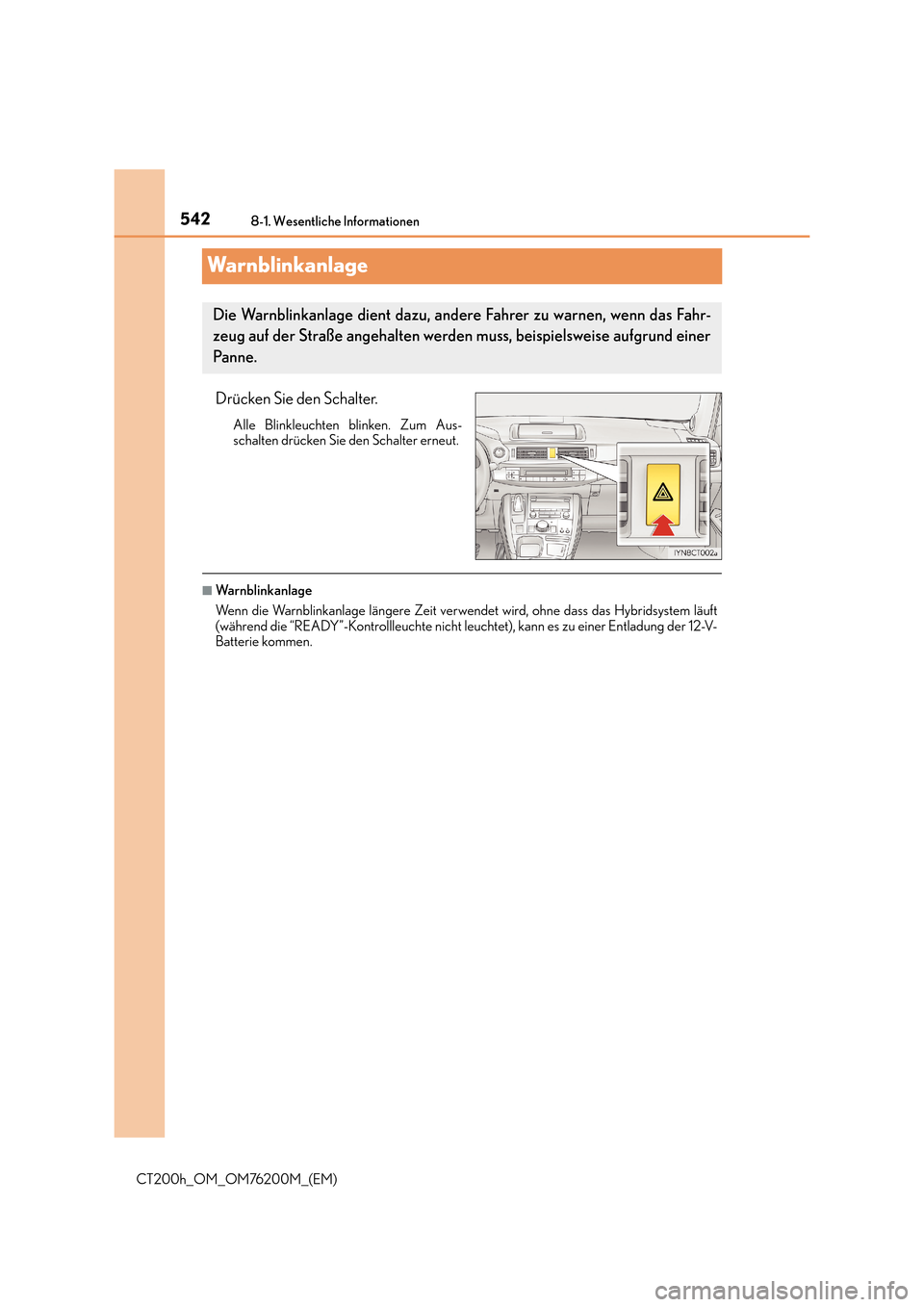

5428-1. Wesentliche Informationen
CT200h_OM_OM76200M_(EM)
Wa r n b l i n k a n l a g e
Drücken Sie den Schalter.
Alle Blinkleuchten blinken. Zum Aus-
schalten drücken Sie den Schalter erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsystem läuft
(während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer Entladung der 12-V-
Batterie kommen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das Fahr-
zeug auf der Straße angehalten werden muss, beispielsweise aufgrund einer
Pa n n e .

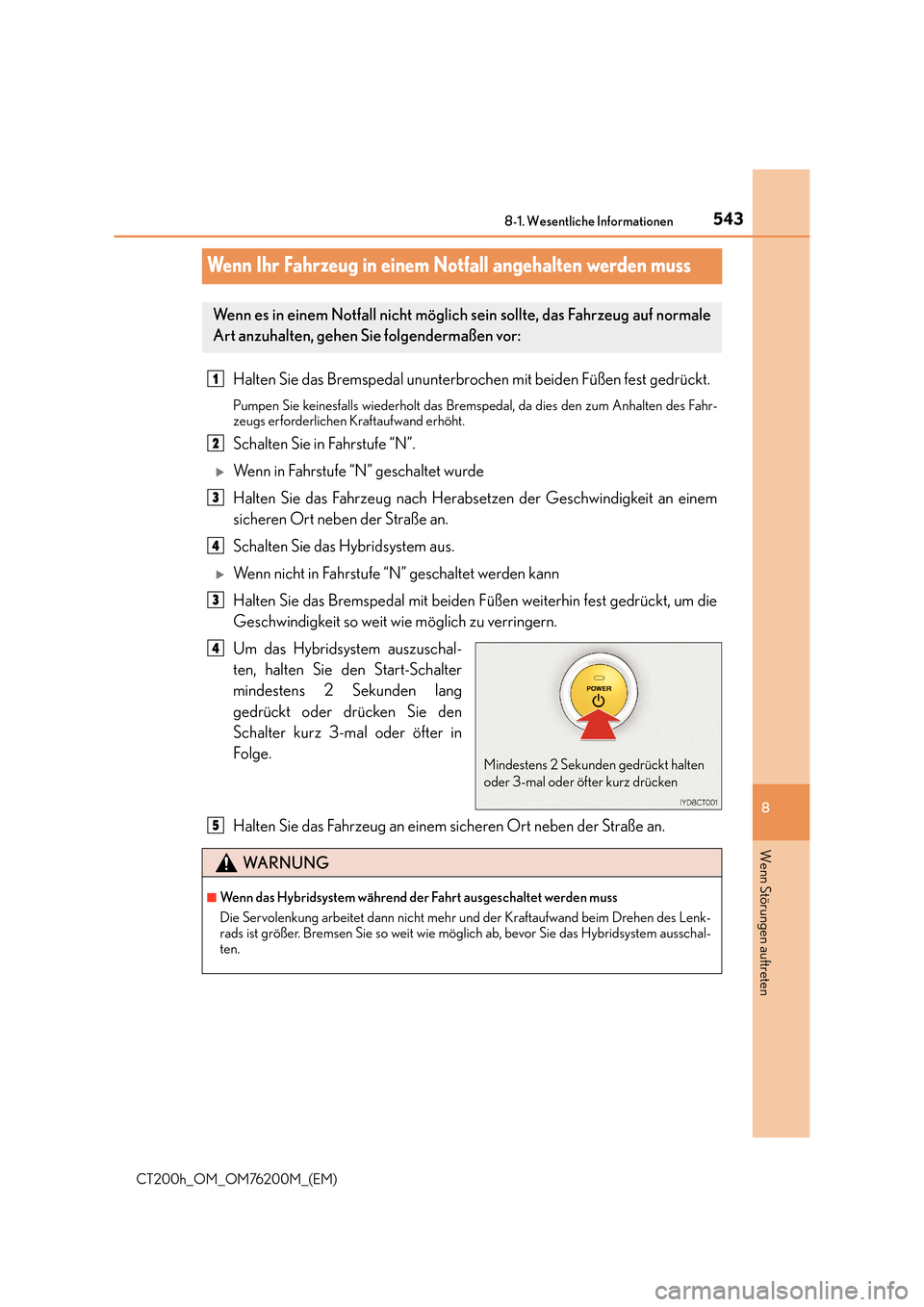

543
8
8-1. Wesentliche Informationen
Wenn Störungen auftreten
CT200h_OM_OM76200M_(EM)
Wenn Ihr Fahrzeug in einem Notfall angehalten werden muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest gedrückt.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des Fahr-
zeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie in Fahrstufe “N”.
XWenn in Fahrstufe “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabs
etzen der Geschwindigkeit an einem
sicheren Ort neben der Straße an.
Schalten Sie das Hybridsystem aus.
XWenn nicht in Fahrstufe “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest gedrückt, um die
Geschwindigkeit so weit wie möglich zu verringern.
Um das Hybridsystem auszuschal-
ten, halten Sie den Start-Schalter
mindestens 2 Sekunden lang
gedrückt oder drücken Sie den
Schalter kurz 3-mal oder öfter in
Folge.
Halten Sie das Fahrzeug an einem sicheren Ort neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf normale
Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
WA R N U N G
■Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des Lenk-
rads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsystem ausschal-
ten.
5

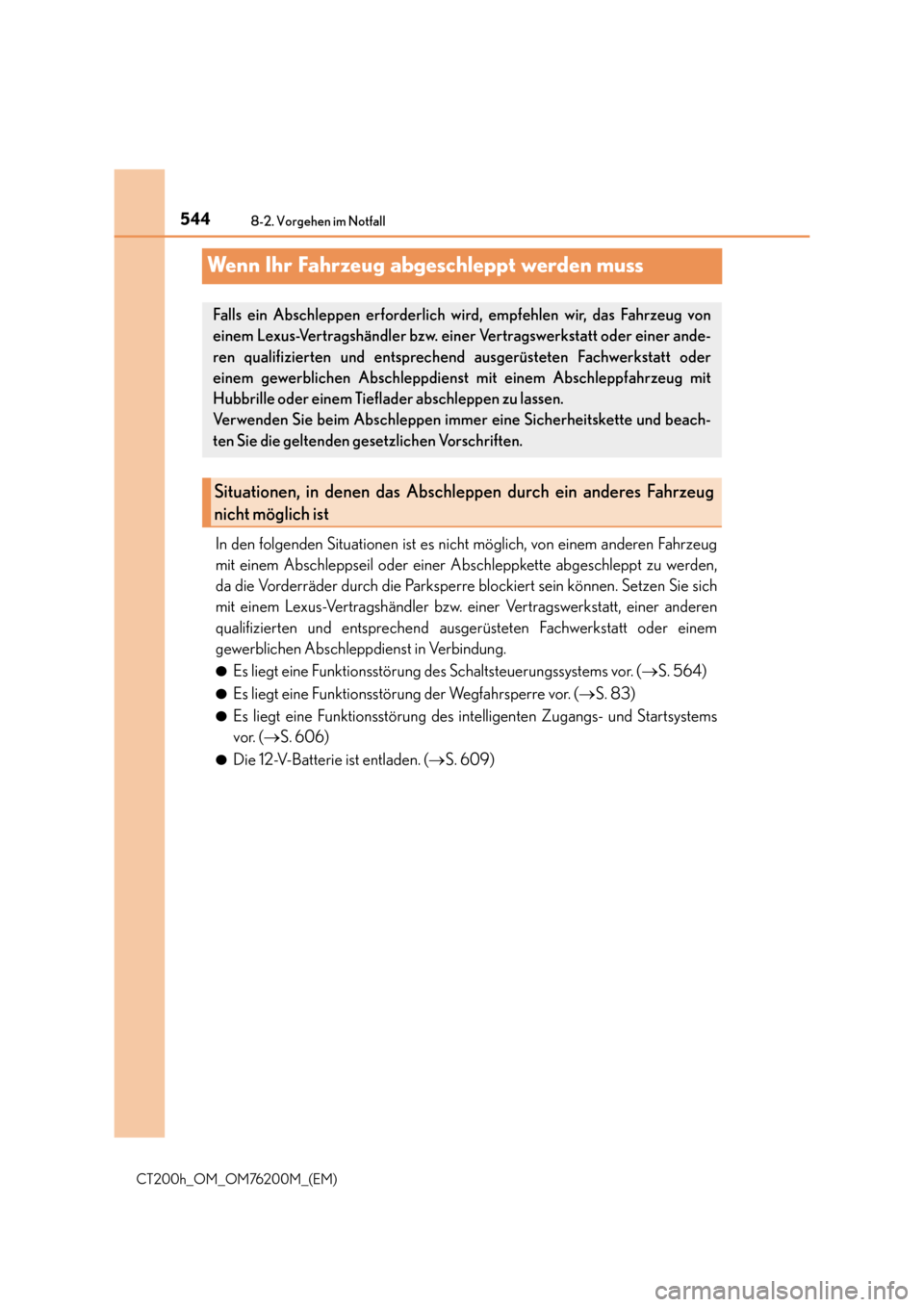

5448-2. Vorgehen im Notfall
CT200h_OM_OM76200M_(EM)
Wenn Ihr Fahrzeug abgeschleppt werden muss
In den folgenden Situationen ist es nicht möglich, von einem anderen Fahrzeug
mit einem Abschleppseil oder einer Abschleppkette abgeschleppt zu werden,
da die Vorderräder durch die Parksperre blockiert sein können. Setzen Sie sich
mit einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt, einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt oder einem
gewerblichen Abschleppdienst in Verbindung.
●Es liegt eine Funktionsstörung des Schaltsteuerungssystems vor. (→S. 564)
●Es liegt eine Funktionsstörung der Wegfahrsperre vor. ( →S. 83)
●Es liegt eine Funktionsstörung des in telligenten Zugangs- und Startsystems
vor. ( →S. 606)
●Die 12-V-Batterie ist entladen. ( →S. 609)
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt oder
einem gewerblichen Abschleppdienst mit einem Abschleppfahrzeug mit
Hubbrille oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und beach-
ten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen das Abschleppen durch ein anderes Fahrzeug
nicht möglich ist
