2016 Lexus CT200h coolant

4817-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs
Vorsichtsmaßregeln bei Wartungsarbeiten in Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt die in
diesen Abschnitten beschriebenen Schritte.
PrüfpunkteTeile und Werkzeuge
Zustand der
12-V-Batterie
(→ S. 494) •Fett
• Herkömmlicher Schlüssel (für Batterieklemmen-Befestigungs-
schrauben)
Füllstand des Motor-/
Leistungssteuerein-
heit-Kühlmittels
(→ S. 491) • “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges
Kühlmittel ohne Silikat-, Amin-, Nitrit- und Boratverbindungen
auf der Grundlage langlebiger, hybrider, organischer Säuren
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
ist eine Mischung aus 50 % Kühlmittel und 50 % destilliertem
Wa s s e r.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendetwird)
Motorölstand
(→ S. 487)
• “Toyota Genuine Motor Oil” (Original Toyota-Motoröl) oder
gleichwertiges Motoröl
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendet wird)
Sicherungen
(→ S. 520)• Sicherung mit derselben Amperezahl wie das Original
Glühlampen
(→ S. 524)
• Glühlampe mit derselben Nummer und Wattzahl wie das Ori-
ginal
• Kreuzschlitzschraubendreher• Schlitzschraubendreher
•Schlüssel
Kühler und
Kondensator
(→ S. 492)

Reifendruck
(→ S. 511)• Reifendruckmesser• Druckluftkompressor
Waschflüssigkeit
(→ S. 493)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Waschflüs-
sigkeit verwendet wird)

4917-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs
Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Markie-
rungen “FULL” und “LOW” des Behälters befinden.
■Motor-KühlmittelbehälterVerschlusskappe des Kühlmittel-
behälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Markie-
rung nach. ( →S. 614)
■
Leistungssteuereinheit-Kühlmittelbehälter Verschlusskappe des Kühlmittel-
behälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Markie-
rung nach. ( →S. 614)
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel)
oder ein gleichermaßen hochwertiges, äthyleng lykolhaltiges Kühlmittel ohne Silikat-, Amin-,
Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung aus 50%
Kühlmittel und 50% destilliertem Wasser. (Geeignet für Temperaturen bis: -35 °C)
Weitere Einzelheiten zum Kühlmittel erhalten Sie bei jedem Lexus-Vertragshändler bzw.
jeder Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt.
■Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlu sskappen der Kühlmittelbehälter für den Motor/
die Leistungssteuereinheit, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappe und das Kühl-
system von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüstete n Fachwerkstatt auf Undichtigkeiten prüfen.
Kühlmittel
1
2
3
1
2
3

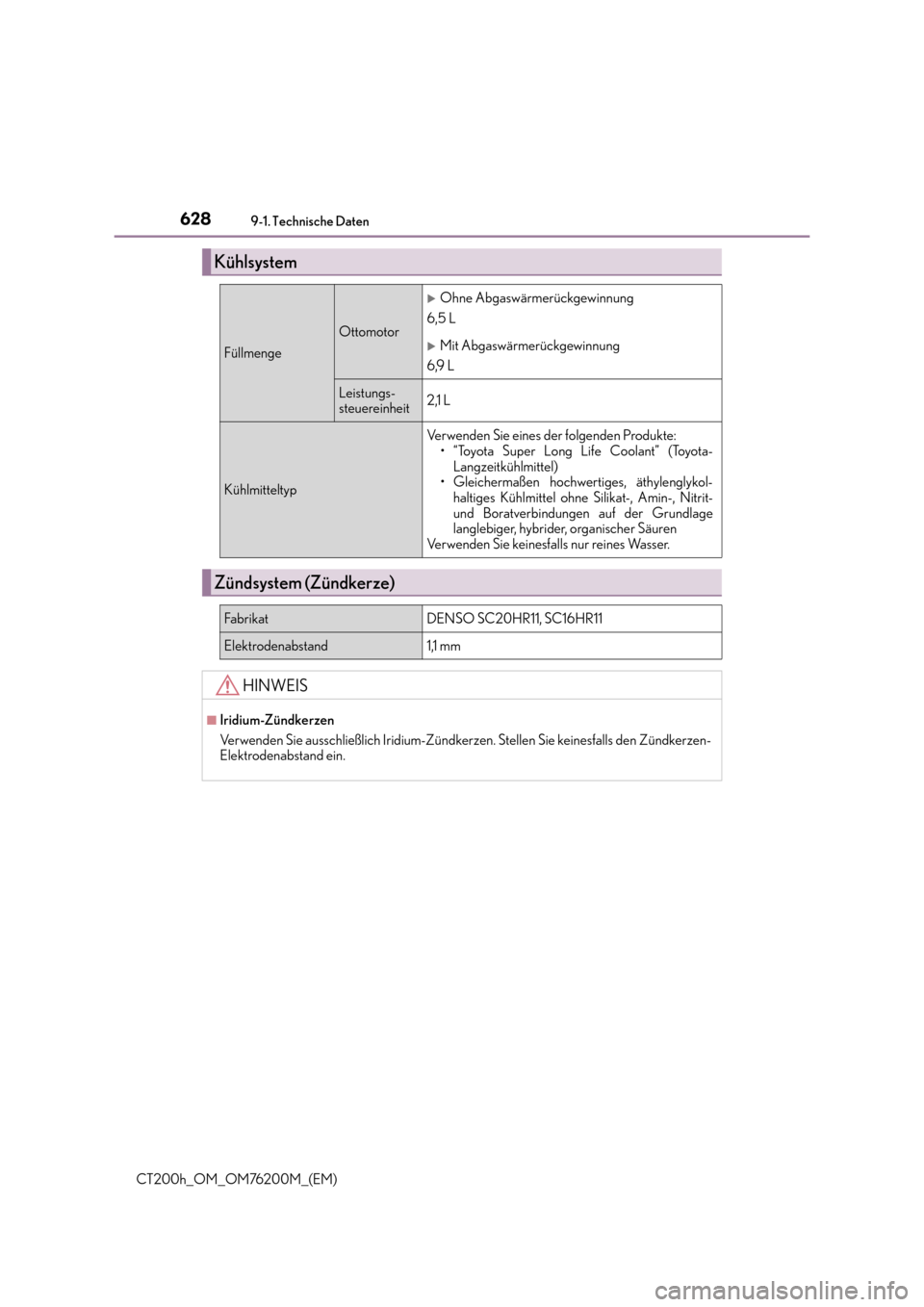

6289-1. Technische Daten
CT200h_OM_OM76200M_(EM)
Kühlsystem
Füllmenge
Ottomotor
XOhne Abgaswärmerückgewinnung
6,5 L
XMit Abgaswärmerückgewinnung
6,9 L
Leistungs-
steuereinheit2,1 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-
Langzeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykol- haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit-
und Boratverbindungen auf der Grundlage
langlebiger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO SC20HR11, SC16HR11
Elektrodenabstand1,1 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.
