2016 Lexus CT200h Betriebsanleitung (in German)

2414-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)■
Ertönen des Warnsummers und Entfernung zu einem Hindernis
Wenn die Sensoren in Betrieb sind, ertönt ein Warnsummer.
●Mit zunehmender Annäherung an ei
n Hindernis ertönt der Warnsummer
schneller.
Ab der folgenden Entfernung zum Hi ndernis gibt der Warnsummer einen
Dauerton ab.
• Vordere Ecksensoren: Ca. 30 cm
• Hintere Ecksensoren: Ca. 30 cm
• Hintere Mittelsensoren: Ca. 35 cm
●Werden 2 oder mehr Hindernisse gleichzeitig erfasst, reagiert das Warn-
summersystem auf das am nächsten liegende Hindernis. Werden die o. g.
Abstände für eines oder beide Hindernisse erreicht, erfolgt ein wiederhol-
ter langer Signalton, gefolgt von schnellen Signaltönen.
Ca. 50 cm
Ca. 60 cm
Ca. 150 cm
Die Abbildung zeigt die Erfassungsberei-
che der Sensoren. Beachten Sie, dass die
Sensoren keine Hindernisse erfassen kön-
nen, die sich sehr nah am Fahrzeug befin-
den.
Die Erfassungsbereiche der Sensoren
können sich abhängig von der Form des
Objekts usw. ändern.
Erfassungsbereich der Sensoren
1
2
3

2424-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
Sie können die Lautstärke des Warnsummers und die Betriebsbedingungen des
Bildschirms ändern.
XLexus-Display-Audiosystem
Drücken Sie die Taste “MENU” der Bedienheinheit des Lexus-Display-Audi-
osystems und wählen Sie dann “Einstellungen” auf dem Bildschirm.
Wählen Sie “Fahrzeug” und anschließend “LEXUS park assist” auf dem Bild-
schirm.
Wählen Sie den gewünschten Eintrag.
XNavigationssystem
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
“Einst.” auf dem Bildschirm.
Wählen Sie “Fahrzeug” und anschließend “LEXUS Park Assist Einstellungen”
auf dem Bildschirm.
Wählen Sie den gewünschten Eintrag.
Sie können die Lautstärke des Warnsummers einstellen.
Die Anzeige des Lexus-Einparkhilfesensors kann ein- und ausgeschaltet
werden.
Sie können die Anzeige und die akustischen Hinweise der hinteren Mittel-
sensoren einstellen.
Einrichten des Lexus-Einparkhilfesensors (Fahrzeuge mit Lexus-Dis-
play-Audiosystem oder Navigationssystem)
1
2
3
1
2
3
XBildschirm des Lexus-Display-Audi-
osystemsXBildschirm des Navigationssys-
tems
1
2
3

2434-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)
■Voraussetzungen für die Verwendung des Lexus-Einparkhilfesensors
●Vordere Ecksensoren:
• Der Start-Schalter befindet sich im Modus ON.
• Die Fahrstufe ist nicht “P”.
• Die Geschwindigkeit beträgt weniger als etwa 10 km/h. (In Fahrstufe “R” spielt die Geschwindigkeit keine Rolle)
●Hintere Ecksensoren und hinterer Mittelsensor:
• Der Start-Schalter befindet sich im Modus ON.
• Die Fahrstufe ist “R”.
■Anzeige des Lexus-Einparkhilfesensors
Wird ein Hindernis erfasst, während das Rückfahrkamerasystem oder der Lexus-Einparkhil-
femonitor in Betrieb ist, wird auch bei ausgeschalteter Anzeige in der oberen Ecke des Bild-
schirms die Warnanzeige eingeblendet.
■Informationen zur Sensorerfassung
●Die Erfassungsbereiche der Sensoren sind au f die Bereiche rund um die Stoßfänger des
Fahrzeugs beschränkt.
●Bestimmte Fahrzeug- und Umgebungsbedingungen können die Fähigkeit eines Sensors
beeinträchtigen, ein Hindernis korrekt zu erfassen. Besondere Umstände, unter denen dies
eintreten kann, sind nachfolgend aufgeführt.
• Schmutz, Schnee oder Eis verdecken den Sensor. (Reinigen Sie den Sensor, um das Pro-
blem zu beheben.)
• Der Sensor ist eingefroren. (Tauen Sie den Sensor auf, um das Problem zu beheben.) Besonders bei kaltem Wetter, wenn ein Sensor eingefroren ist, kann auf dem Bildschirm
eine ungewöhnliche Anzeige erscheinen od er Hindernisse werden eventuell nicht
erfasst.
• Der Sensor ist auf eine andere Weise verdeckt.
• Das Fahrzeug neigt sich beträchtlich zu einer Seite.
• Auf einer äußerst unebenen Straße, an einem Hang, auf Schotter oder auf Gras.
• In der Nähe des Fahrzeugs herrscht viel Lärm durch Hupen, Motorradmotoren, Druck-
luftbremsen großer Fahrzeuge oder andere laute Geräusche, die Ultraschallwellen pro-
duzieren.
• Ein anderes Fahrzeug mit Einparkhilfesensoren befindet sich in der Nähe.
• Sprühregen oder Starkregen bildet eine Barriere vor dem Sensor.
• Das Fahrzeug ist mit einem Kotflügelstab oder einer Funkantenne ausgestattet.
• Abschleppösen sind angebracht.
• Der Stoßfänger oder der Sensor wird einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder stark gekrümmten Bordstein.
• In grellem Sonnenlicht oder bei sehr kaltem Wetter.
• Der Bereich direkt unter den Stoßfängern wird nicht erfasst.
• Wenn sich Hindernisse zu dicht am Sensor befinden.
• Es wurde eine nicht Original-Lexus-Radaufhän gung eingebaut (z. B. bei einem tieferge-
legten Fahrwerk).
• Personen werden eventuell nicht erfasst, wenn sie bestimmte Kleidung tragen.
Neben den o. g. Beispielen kann es vorkommen, dass der Sensor die Entfernung zu Schil-
dern und anderen Gegenständen aufgrund ihrer Form geringer einschätzt, als sie tatsäch-
lich ist.

2444-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
●Bedingt durch die Form des Objekts kann es der Sensor möglicherweise nicht erfassen.
Beachten Sie besonders folgende Hindernisse:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee oder andere Materialien, die Schallwellen absorbieren
• Spitze Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse, deren oberer Bereich in Richtung Ihres Fahrzeugs ragt
●Die folgenden Situationen können während der Verwendung auftreten.
• Abhängig von der Form eines Hindernisses und anderen Faktoren verkürzt sich der Erfassungsabstand möglicherweise oder es ist überhaupt keine Erfassung möglich.
• Hindernisse werden eventuell nicht erfasst, wenn sie sich zu nahe am Sensor befinden.
• Es gibt eine kurze Verzögerung zwischen der Erfassung eines Hindernisses und der Anzeige. Auch bei geringen Geschwindigkeiten besteht die Möglichkeit, dass ein Hin-
dernis in die Erfassungsbereiche der Sensoren gelangt, bevor die Anzeige erscheint und
der Warnsummer ertönt.
• Dünne Pfosten oder Gegenstände, die sich unterhalb des Sensors befinden, werden bei
Annäherung eventuell nicht mehr erfasst, auch wenn sie vorher erfasst wurden.
• Die Signaltöne können aufgrund der Lautstärke des Audiosystems oder der Luftstrom- geräusche der Klimaanlage manchmal nur schwer zu hören sein.
■Wenn eine Meldung auf dem Multi-Informationsdisplay angezeigt wird
→ S. 558
■Persönliche Einstellungen
Die Einstellungen (z. B. die Warnsummerlautstärke) können geändert werden.
(Anpassbare Funktionen: →S. 636)
WA R N U N G
■Bei Verwendung des Lexus-Einparkhilfesensors
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was zu
einem Unfall führen kann.
●Verwenden Sie die Sensoren nicht bei Geschwindigkeiten über 10 km/h.
●Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Stellen Sie
beim Vorwärts- oder Rückwärtsfahren immer sicher, dass die Umgebung des Fahrzeugs
(insbesondere die Seiten des Fahrzeugs) sicher ist. Fahren Sie langsam und betätigen Sie
das Bremspedal, um die Geschwindigkeit unter Kontrolle zu halten.
●Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.

2454-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)
HINWEIS
■Bei Verwendung des Lexus-Einparkhilfesensors
In den folgenden Situationen arbeitet das System aufgrund einer Sensorstörung usw. even-
tuell nicht einwandfrei. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
●Die Anzeige des Lexus-Einparkhilfesensors blinkt und es ertönt ein Warnsummer, obwohl
keine Hindernisse erfasst werden.
●Der Bereich um einen Sensor herum kollidiert mit einem Hindernis oder wird einem star-
ken Stoß ausgesetzt.
●Der Stoßfänger kollidiert mit einem Hindernis.
●Wenn die Anzeige dauerhaft erscheint und kein Signalton ertönt, außer wenn der Warn-
summer stummgeschaltet wurde.
●Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler weiterhin auftritt, obwohl sich weder Eis, Schnee noch Schmutz auf dem
Sensor befindet, liegt wahrscheinlich eine Sensorstörung vor.
■Anmerkungen zum Waschen des Fahrzeugs
Setzen Sie den Sensorbereich keinem starken Wasserstrahl oder Dampf aus.
Dies kann zu einer Funktionsstörung des Sensors führen.

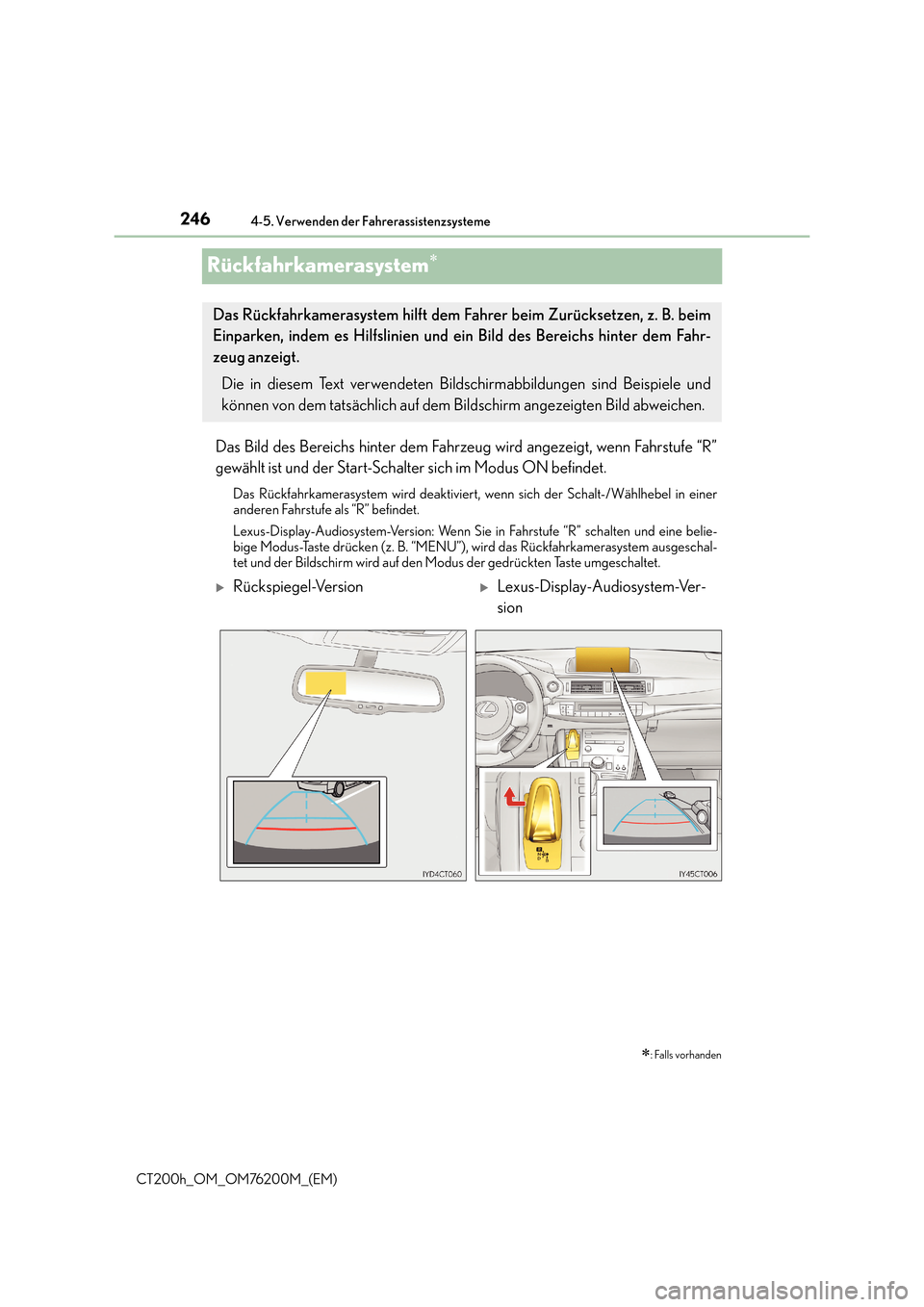

2464-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)
Rückfahrkamerasystem∗
Das Bild des Bereichs hinter dem Fahrzeug wird angezeigt, wenn Fahrstufe “R”
gewählt ist und der Start-Schalter sich im Modus ON befindet.
Das Rückfahrkamerasystem wird deaktiviert, wenn sich der Schalt-/Wählhebel in einer
anderen Fahrstufe als “R” befindet.
Lexus-Display-Audiosystem-Version: Wenn Sie in Fahrstufe “R” schalten und eine belie-
bige Modus-Taste drücken (z. B. “MENU”), wird das Rückfahrkamerasystem ausgeschal-
tet und der Bildschirm wird auf den Modus der gedrückten Taste umgeschaltet.
∗: Falls vorhanden
Das Rückfahrkamerasystem hilft dem Fahrer beim Zurücksetzen, z. B. beim
Einparken, indem es Hilfslinien und ein Bild des Bereichs hinter dem Fahr-
zeug anzeigt.Die in diesem Text verwendeten Bildschirmabbildungen sind Beispiele und
können von dem tatsächlich auf dem Bildschirm angezeigten Bild abweichen.
XRückspiegel-VersionXLexus-Display-Audiosystem-Ver-
sion

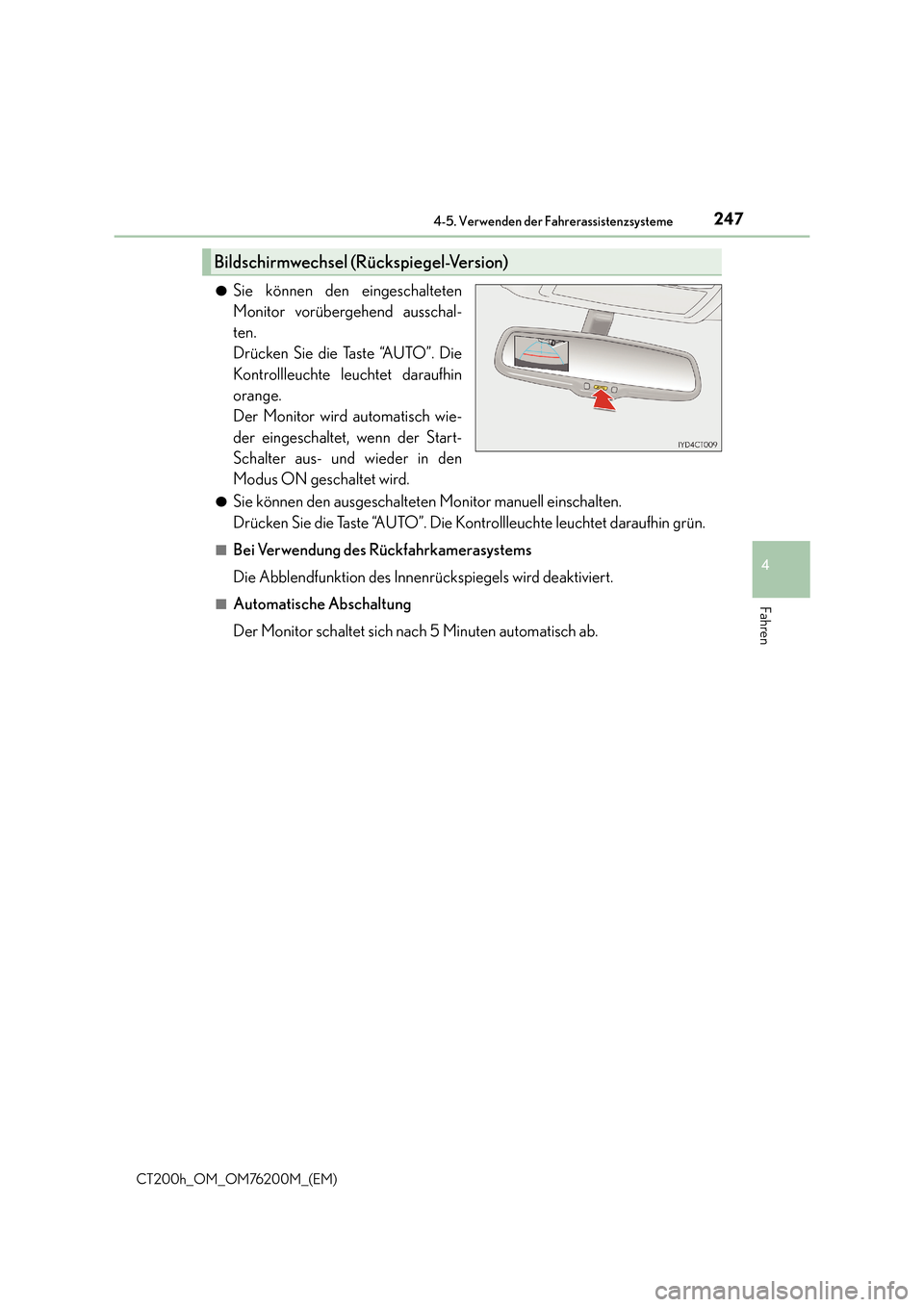

2474-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)●
Sie können den eingeschalteten
Monitor vorübergehend ausschal-
ten.
Drücken Sie die Taste “AUTO”. Die
Kontrollleuchte leuchtet daraufhin
orange.
Der Monitor wird automatisch wie-
der eingeschaltet, wenn der Start-
Schalter aus- und wieder in den
Modus ON geschaltet wird.
●Sie können den ausgeschalteten Monitor manuell einschalten.
Drücken Sie die Taste “AUTO”. Die Kontrollleuchte leuchtet daraufhin grün.
■Bei Verwendung des Rückfahrkamerasystems
Die Abblendfunktion des Innenrückspiegels wird deaktiviert.
■Automatische Abschaltung
Der Monitor schaltet sich nach 5 Minuten automatisch ab.
Bildschirmwechsel (Rückspiegel-Version)

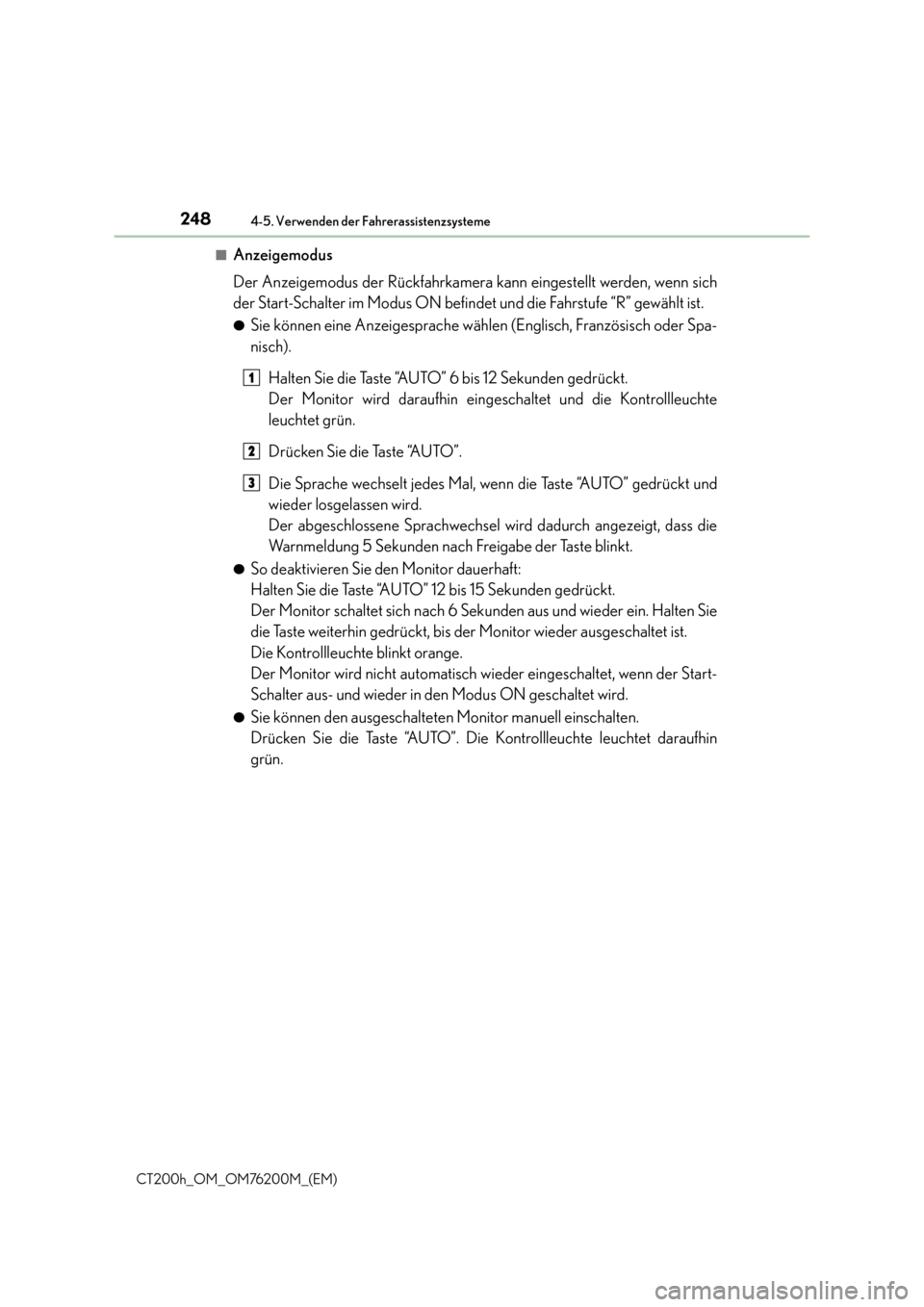

2484-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)■
Anzeigemodus
Der Anzeigemodus der Rückfahrkamera kann eingestellt werden, wenn sich
der Start-Schalter im Modus ON befindet und die Fahrstufe “R” gewählt ist.
●Sie können eine Anzeigesprache wählen (Englisch, Französisch oder Spa-
nisch).
Halten Sie die Taste “AUTO” 6 bis 12 Sekunden gedrückt.
Der Monitor wird daraufhin eingeschaltet und die Kontrollleuchte
leuchtet grün.
Drücken Sie die Taste “AUTO”.
Die Sprache wechselt jedes Mal, wenn die Taste “AUTO” gedrückt und
wieder losgelassen wird.
Der abgeschlossene Sprachwechsel wird dadurch angezeigt, dass die
Warnmeldung 5 Sekunden nach Freigabe der Taste blinkt.
●So deaktivieren Sie den Monitor dauerhaft:
Halten Sie die Taste “AUTO” 12 bis 15 Sekunden gedrückt.
Der Monitor schaltet sich nach 6 Sekunden aus und wieder ein. Halten Sie
die Taste weiterhin gedrückt, bis der Monitor wieder ausgeschaltet ist.
Die Kontrollleuchte blinkt orange.
Der Monitor wird nicht automatisch wieder eingeschaltet, wenn der Start-
Schalter aus- und wieder in den Modus ON geschaltet wird.
●Sie können den ausgeschalteten Monitor manuell einschalten.
Drücken Sie die Taste “AUTO”. Die Kontrollleuchte leuchtet daraufhin
grün.
1
2
3
