Wartung und Pflege des Fahrzeugs

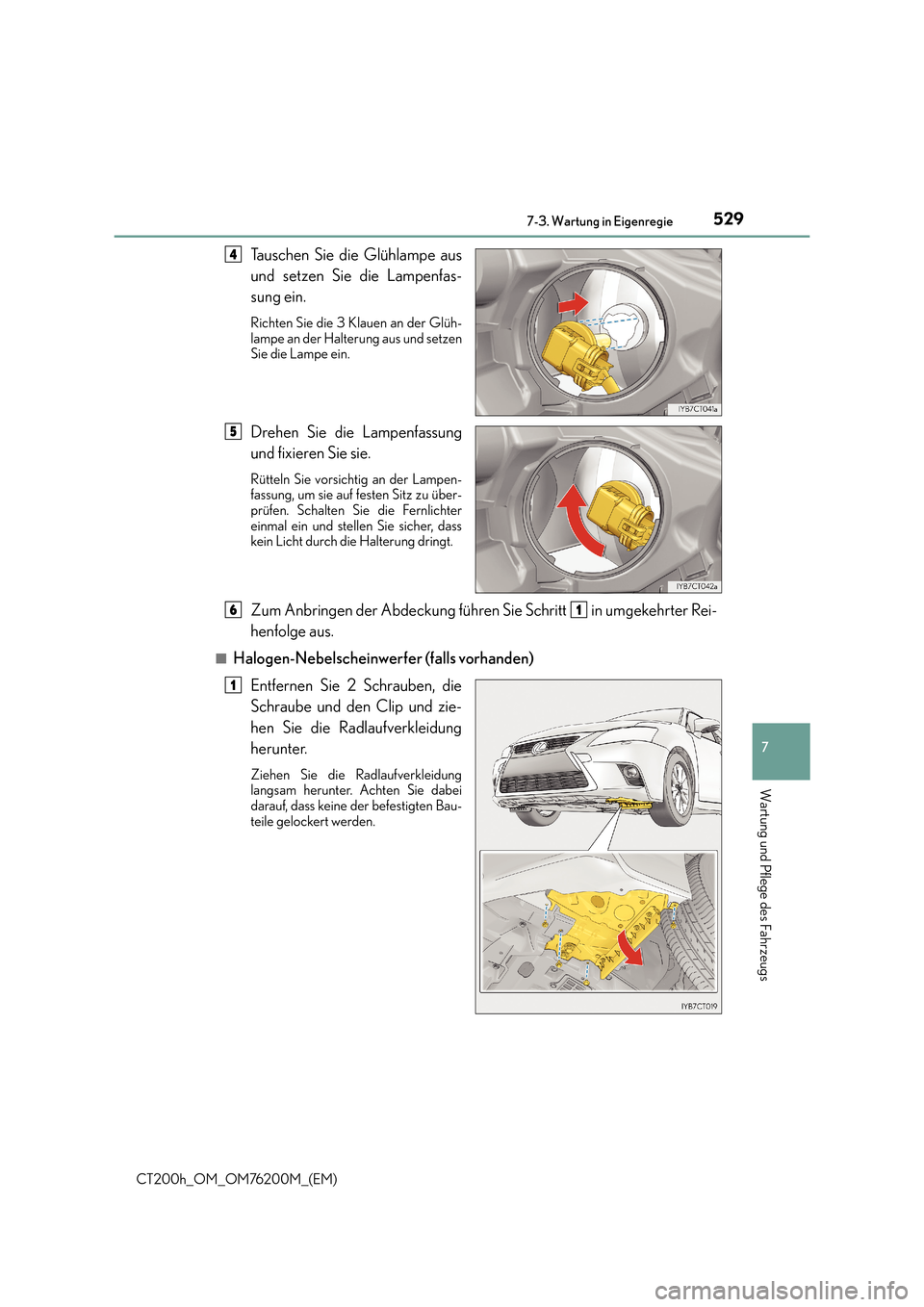

Tauschen Sie die Glühlampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Klauen an der Glüh-
lampe an der Halterung aus und setzen
Sie die Lampe ein.
Drehen Sie die Lampenfassung
und fixieren Sie sie.
Rütteln Sie vorsichtig an der Lampen-
fassung, um sie auf festen Sitz zu über-
prüfen. Schalten Sie die Fernlichter
einmal ein und stellen Sie sicher, dass
kein Licht durch die Halterung dringt.
Zum Anbringen der Abdeckung führen Sie Schritt in umgekehrter Rei-
henfolge aus.
■Halogen-Nebelscheinwerfer (falls vorhanden)Entfernen Sie 2 Schrauben, die
Schraube und den Clip und zie-
hen Sie die Radlaufverkleidung
herunter.
Ziehen Sie die Radlaufverkleidung
langsam herunter. Achten Sie dabei
darauf, dass keine der befestigten Bau-
teile gelockert werden.
4
5
61
1

5307-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)

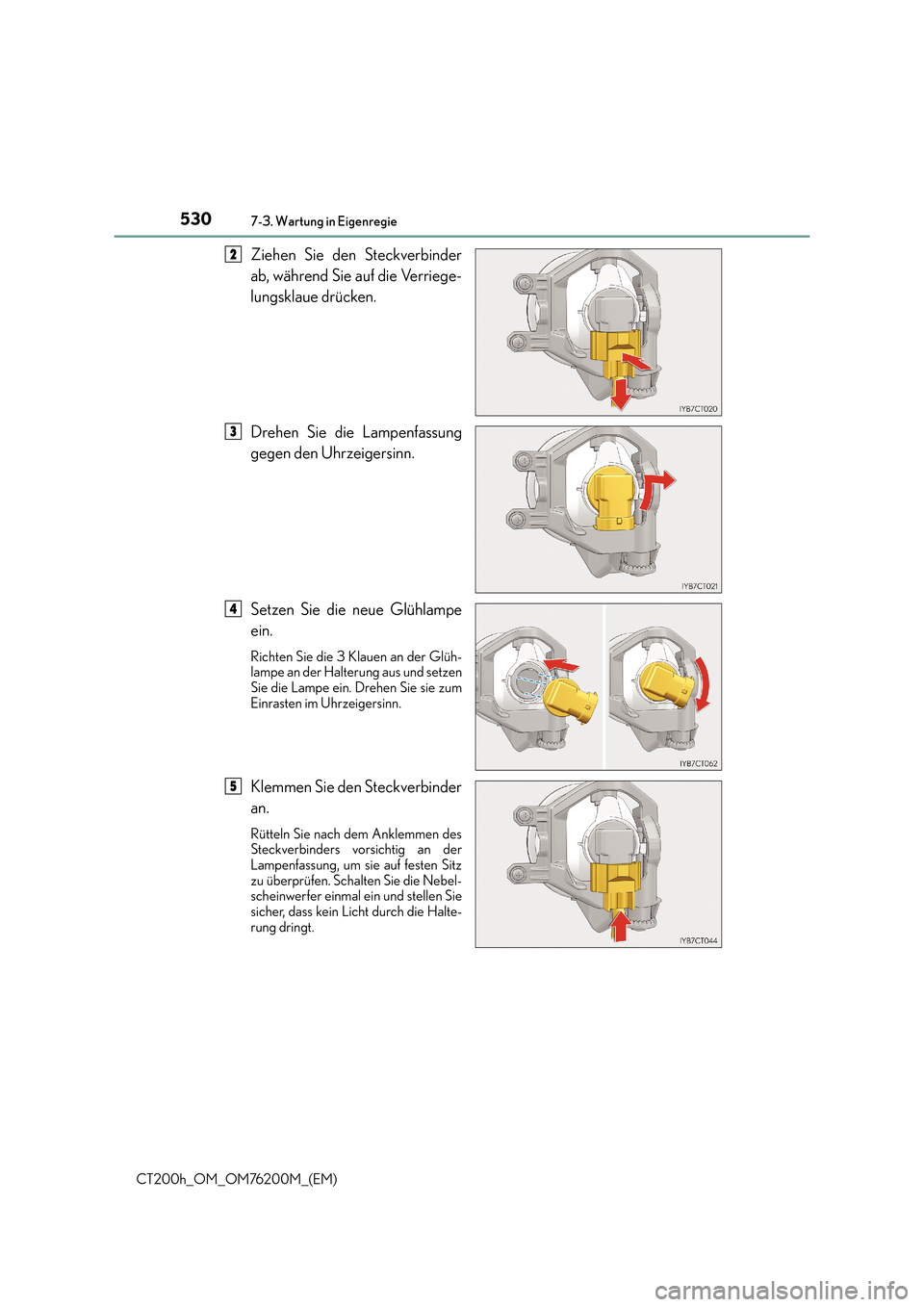

Ziehen Sie den Steckverbinder
ab, während Sie auf die Verriege-
lungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Klauen an der Glüh-
lampe an der Halterung aus und setzen
Sie die Lampe ein. Drehen Sie sie zum
Einrasten im Uhrzeigersinn.
Klemmen Sie den Steckverbinder
an.
Rütteln Sie nach dem Anklemmen des
Steckverbinders vorsichtig an der
Lampenfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die Nebel-
scheinwerfer einmal ein und stellen Sie
sicher, dass kein Licht durch die Halte-
rung dringt.
2
3
4
5

5317-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs

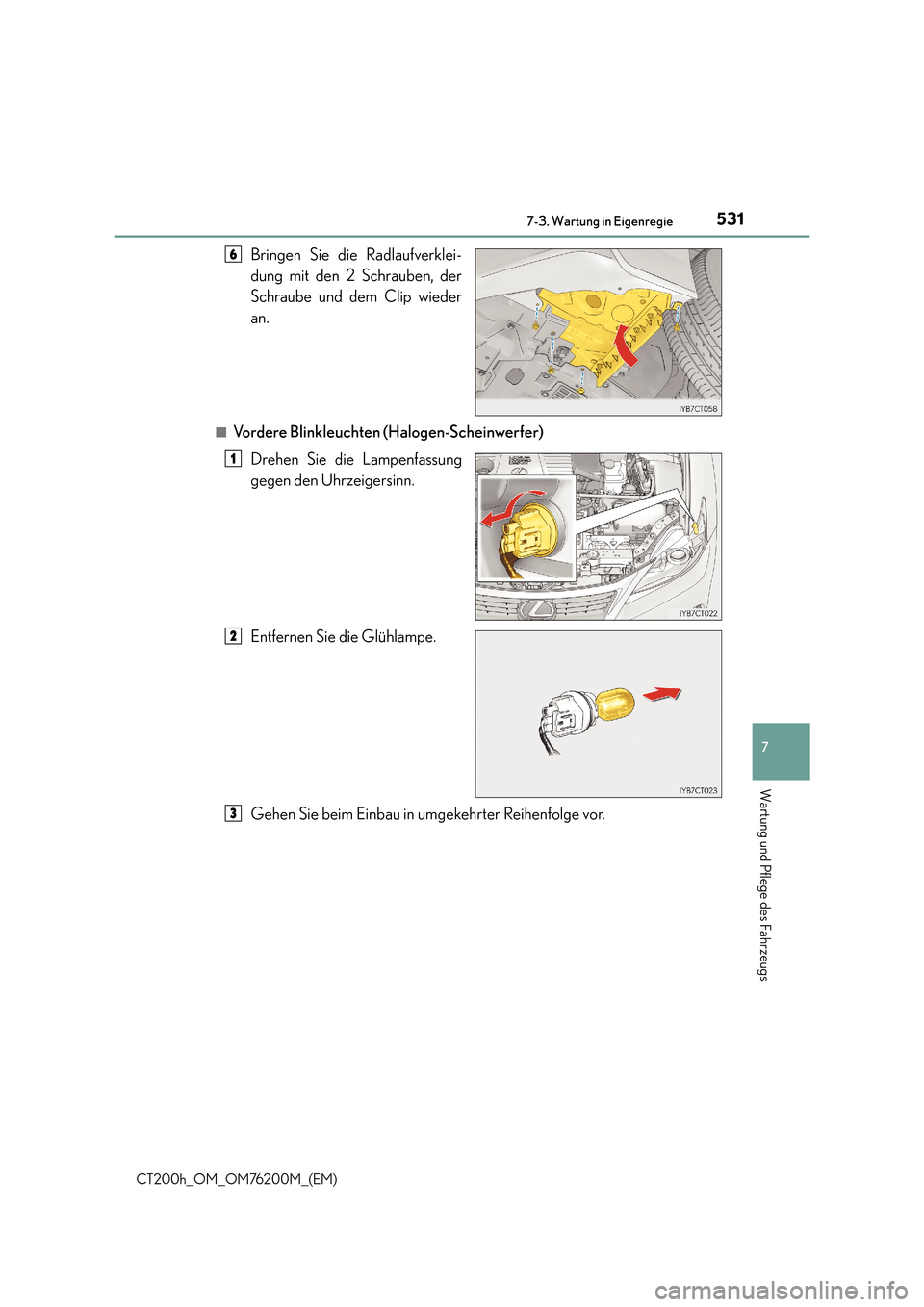

Bringen Sie die Radlaufverklei-
dung mit den 2 Schrauben, der
Schraube und dem Clip wieder
an.
■Vordere Blinkleuchten (Halogen-Scheinwerfer)Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
6
1
2
3

5327-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)■

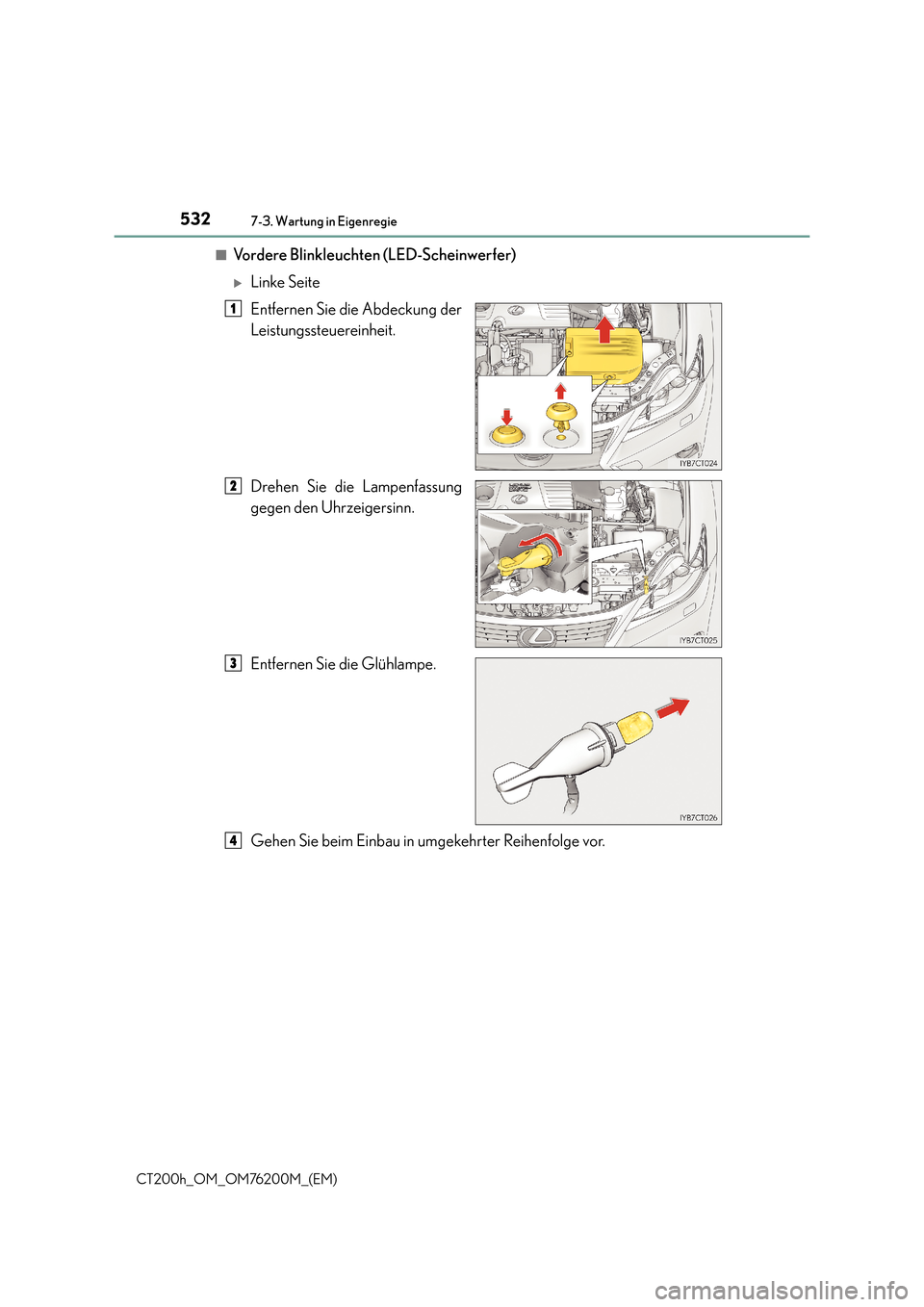

Vordere Blinkleuchten (LED-Scheinwerfer)
XLinke Seite
Entfernen Sie die Abdeckung der
Leistungssteuereinheit.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4

5337-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs
XRechte Seite

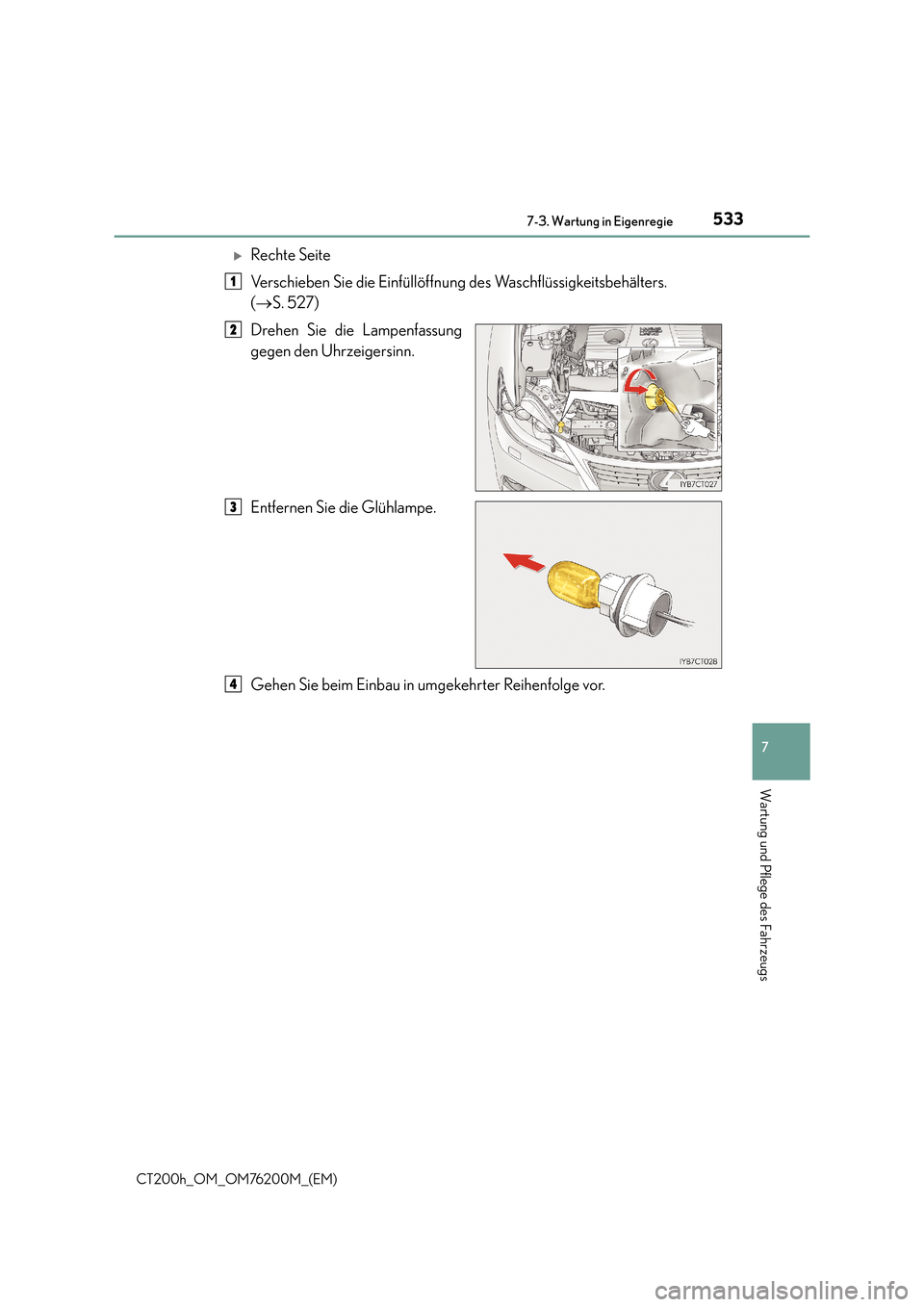

Verschieben Sie die Einfüllöffnung des Waschflüssigkeitsbehälters.
(→ S. 527)
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3
4

5347-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)■
Hintere Blinkleuchten

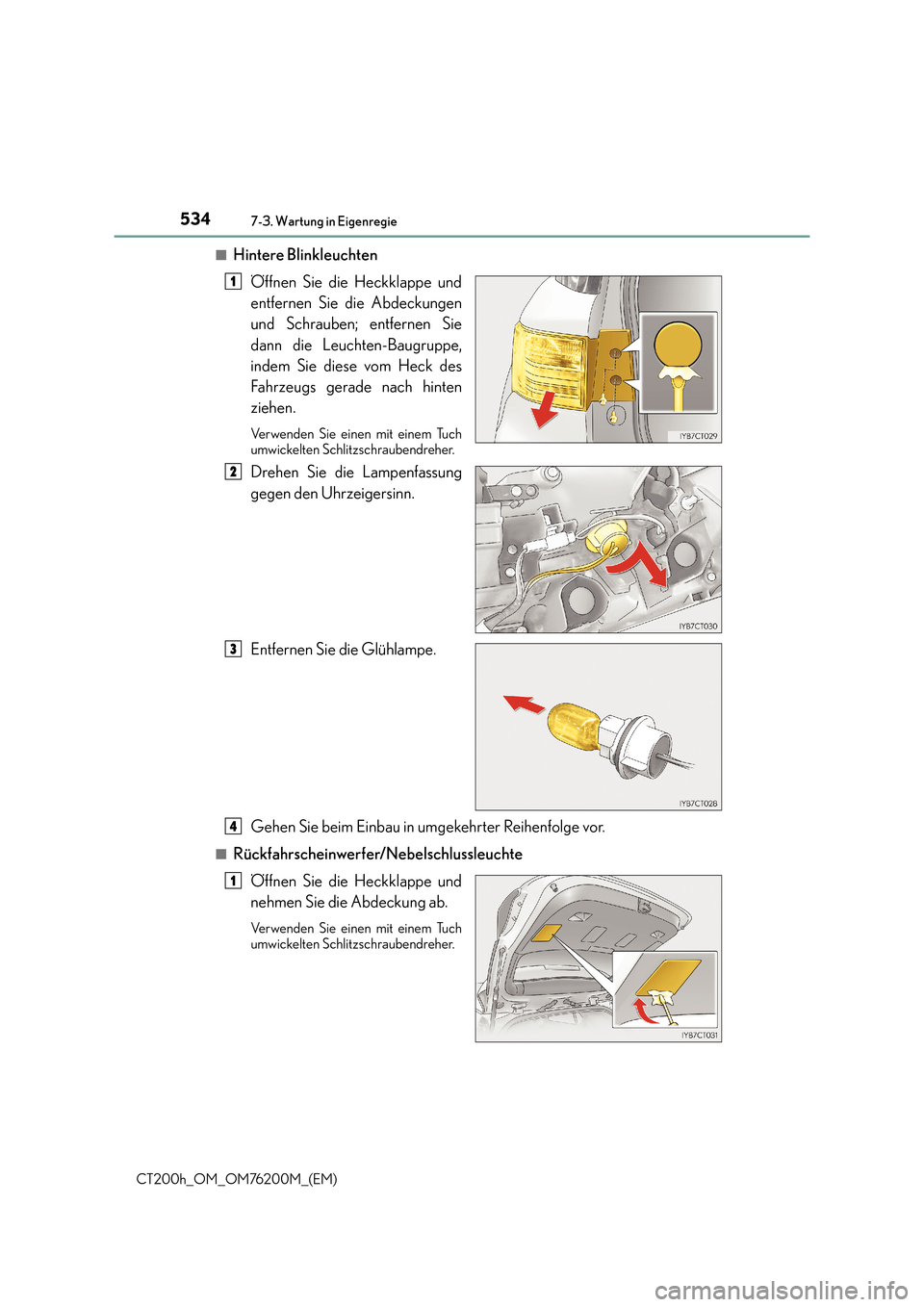

Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckungen
und Schrauben; entfernen Sie
dann die Leuchten-Baugruppe,
indem Sie diese vom Heck des
Fahrzeugs gerade nach hinten
ziehen.
Verwenden Sie einen mit einem Tuch
umwickelten Schlitzschraubendreher.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
■Rückfahrscheinwerfer/NebelschlussleuchteÖffnen Sie die Heckklappe und
nehmen Sie die Abdeckung ab.
Verwenden Sie einen mit einem Tuch
umwickelten Schlitzschraubendreher.
1
2
3
4
1

5357-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)
7
Wartung und Pflege des Fahrzeugs

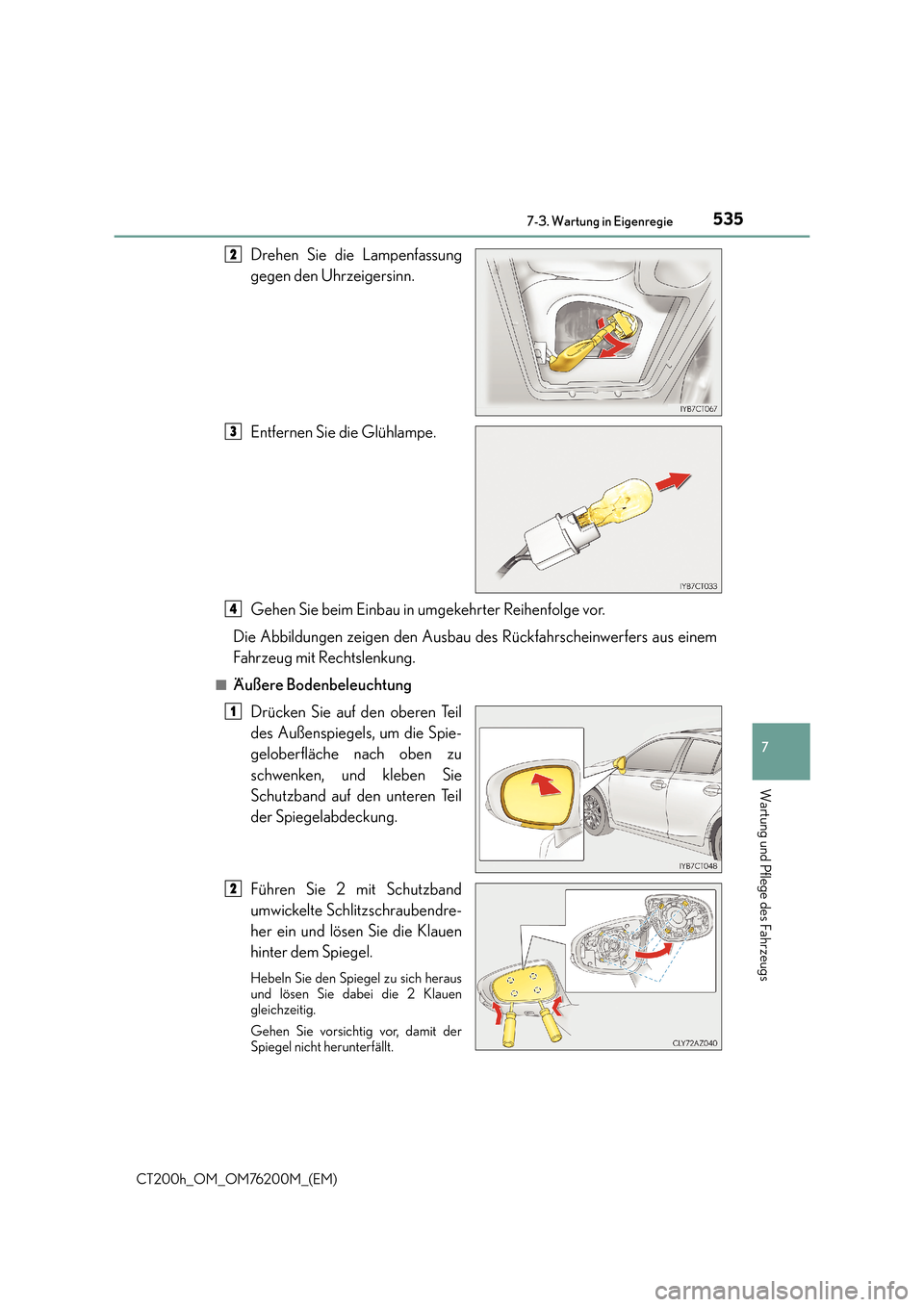

Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
Die Abbildungen zeigen den Ausbau des Rückfahrscheinwerfers aus einem
Fahrzeug mit Rechtslenkung.
■Äußere Bodenbeleuchtung Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spie-
geloberfläche nach oben zu
schwenken, und kleben Sie
Schutzband auf den unteren Teil
der Spiegelabdeckung.
Führen Sie 2 mit Schutzband
umwickelte Schlitzschraubendre-
her ein und lösen Sie die Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus
und lösen Sie dabei die 2 Klauen
gleichzeitig.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
2
3
4
1
2

5367-3. Wartung in Eigenregie
CT200h_OM_OM76200M_(EM)

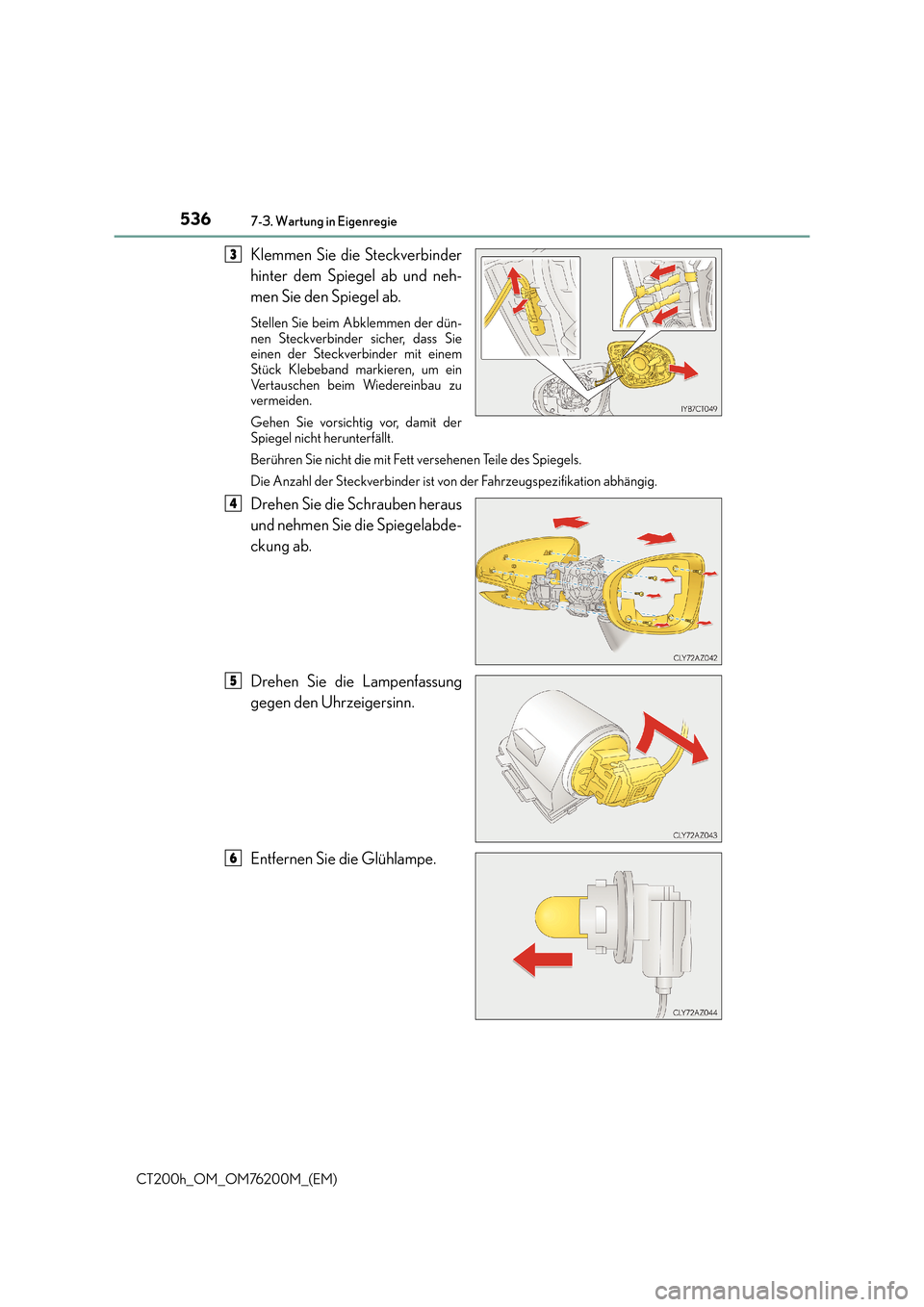

Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und neh-
men Sie den Spiegel ab.
Stellen Sie beim Abklemmen der dün-
nen Steckverbinder sicher, dass Sie
einen der Steckverbinder mit einem
Stück Klebeband markieren, um ein
Vertauschen beim Wiedereinbau zu
vermeiden.
Gehen Sie vorsichtig vor, damit der
Spiegel nicht herunterfällt.
Berühren Sie nicht die mit Fett versehenen Teile des Spiegels.
Die Anzahl der Steckverbinder ist von der Fahrzeugspezifikation abhängig.
Drehen Sie die Schrauben heraus
und nehmen Sie die Spiegelabde-
ckung ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
3
4
5
6
