2016 Lexus CT200h Betriebsanleitung (in German)

625
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76200M_(EM)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie das Hybridsystem
aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den
Ölstand.
Kraftstoff
Kraftstoffsorte
XEU-Gebiet
Nur bleifreies Benzin gemäß der Europäischen
Norm EN 228
XAußerhalb des EU-Gebiets
Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt (Richtwert)45 L
Elektromotor (Traktionsmotor)
Ty pPermanentmagnetmotor
Max. Leistung60 kW
Max. Drehmoment207 N•m (21,1 kp•m)
Hybridbatterie (Traktionsbatterie)
Ty pNickel-Metallhydrid-Batterie
Spannung7, 2 V/ M o d u l
Kapazität6,5 Ah (3HR)
Anzahl28 Module
Gesamtspannung201,6 V
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen 
Richtwert
*)
Mit Filterwechsel
Ohne Filterwechsel4,2 L
3,9 L

6269-1. Technische Daten
CT200h_OM_OM76200M_(EM)■

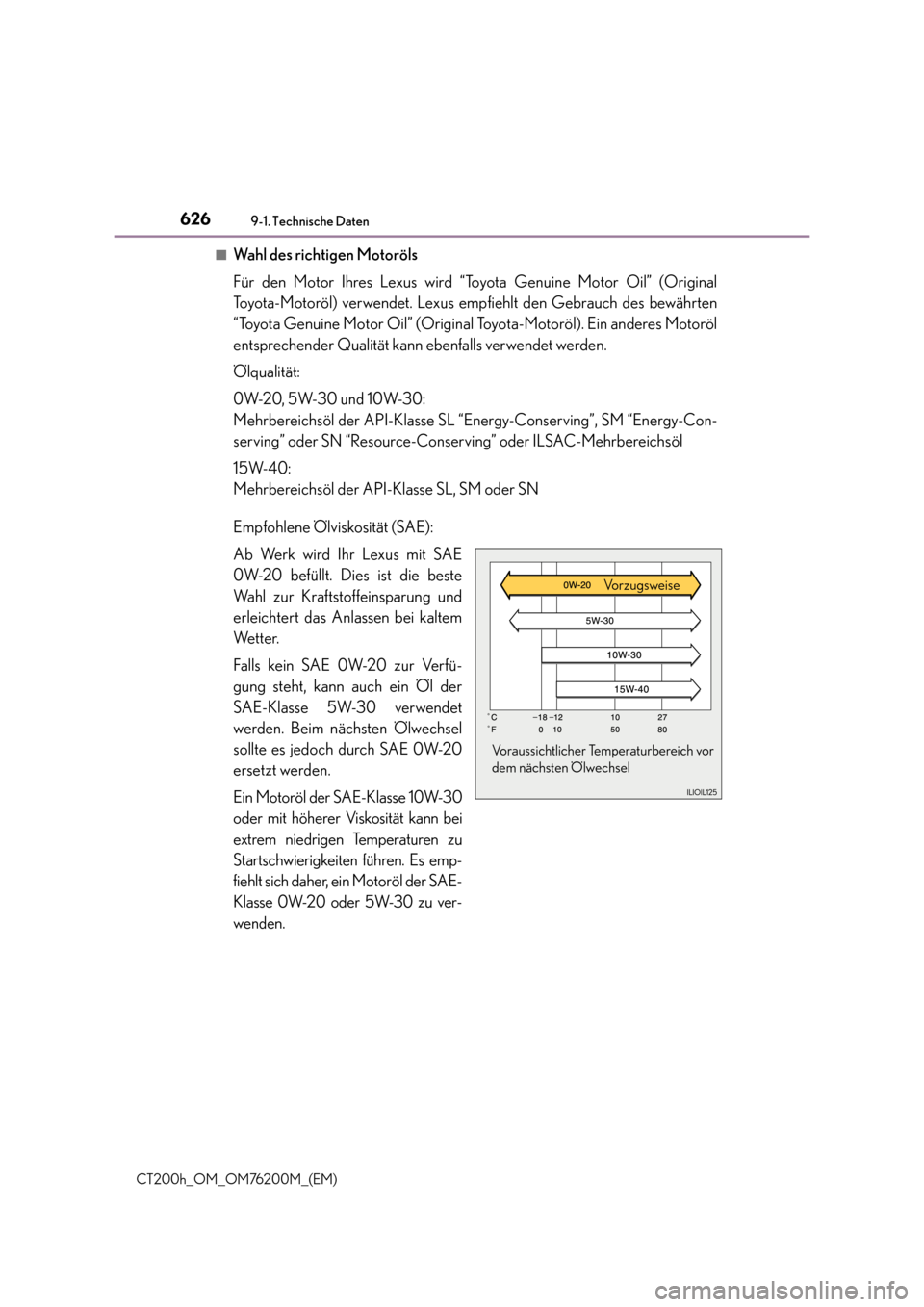

Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Lexus empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Empfohlene Ölviskosität (SAE):
Ab Werk wird Ihr Lexus mit SAE
0W-20 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung und
erleichtert das Anlassen bei kaltem
We t t e r.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 5W-30 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-20
ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-30
oder mit höherer Viskosität kann bei
extrem niedrigen Temperaturen zu
Startschwierigkeiten führen. Es emp-
fiehlt sich daher, ein Motoröl der SAE-
Klasse 0W-20 oder 5W-30 zu ver-
wenden.
Voraussichtlicher Temperaturbereich vor
dem nächsten Ölwechsel
Vo r z u g s w e i s e

627
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76200M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ei n Öl mit höherer Viskosität (also mit einer höhe-
ren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen Lastbe-
dingungen besser geeignet sein.
Bedeutung der Kennzeichnungen auf Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder beide API-Kennzeichnungen ange-
bracht, um Ihnen bei der Wahl des Öls zu helfen. API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte Ölqua-
lität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über kraft-
stoffsparende und umweltschonende
Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubr icant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2

6289-1. Technische Daten
CT200h_OM_OM76200M_(EM)
Kühlsystem
Füllmenge
Ottomotor
XOhne Abgaswärmerückgewinnung
6,5 L
XMit Abgaswärmerückgewinnung
6,9 L
Leistungs-
steuereinheit2,1 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte: • “Toyota Super Long Life Coolant” (Toyota-
Langzeitkühlmittel)
• Gleichermaßen hochwertiges, äthylenglykol- haltiges Kühlmittel ohne Silikat-, Amin-, Nitrit-
und Boratverbindungen auf der Grundlage
langlebiger, hybrider, organischer Säuren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem (Zündkerze)
FabrikatDENSO SC20HR11, SC16HR11
Elektrodenabstand1,1 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-
Elektrodenabstand ein.

629
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76200M_(EM)
*: Bei der Angabe der Ölfüllmenge hand
elt es sich um einen Richtwert.
Wenn ein Ölwechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.

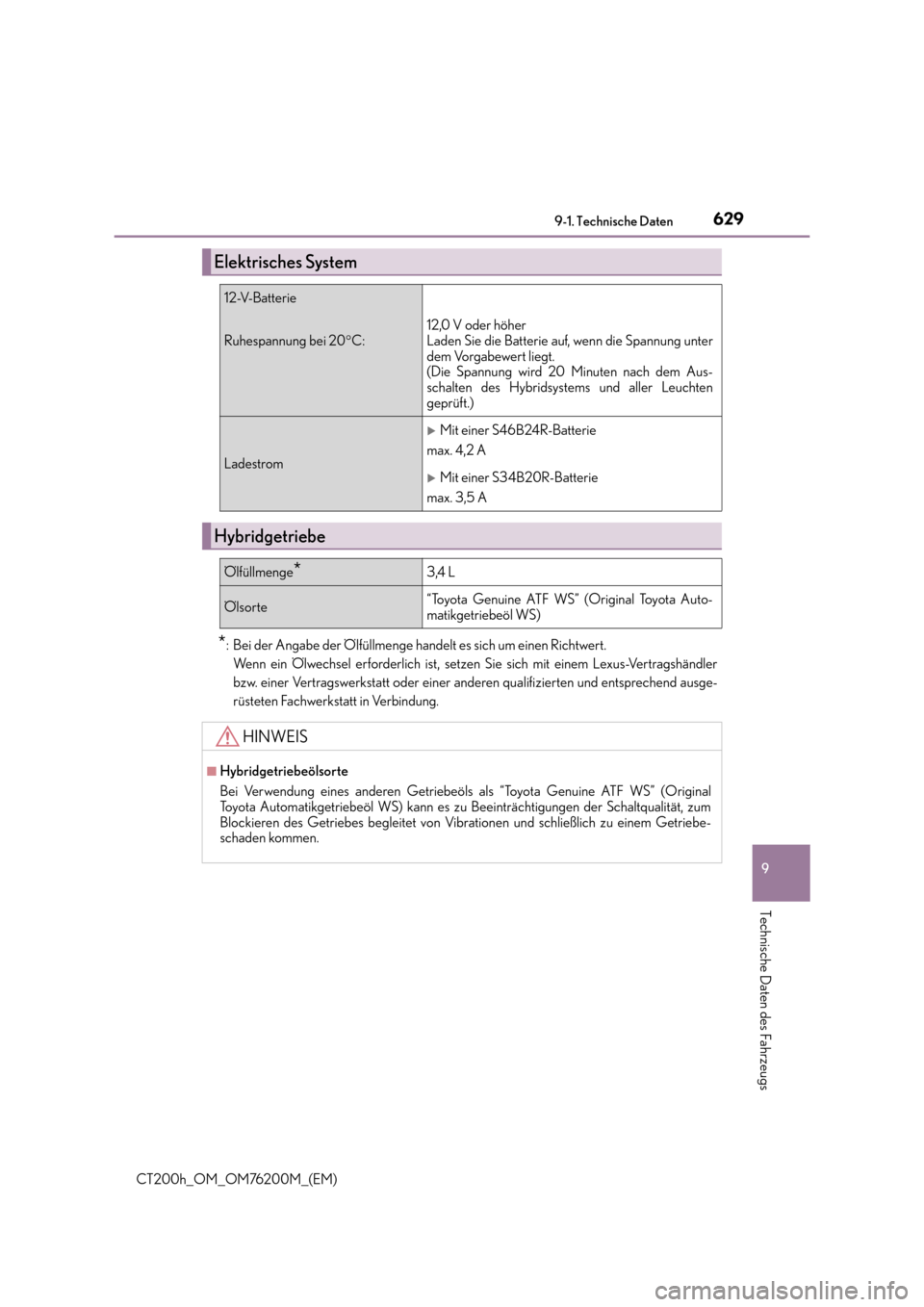

Elektrisches System
12-V-Batterie
Ruhespannung bei 20 °C:
12,0 V oder höher
Laden Sie die Batterie auf, wenn die Spannung unter
dem Vorgabewert liegt.
(Die Spannung wird 20 Minuten nach dem Aus-
schalten des Hybridsystems und aller Leuchten
geprüft.)
Ladestrom
XMit einer S46B24R-Batterie
max. 4,2 A
XMit einer S34B20R-Batterie
max. 3,5 A
Hybridgetriebe
Ölfüllmenge*3,4 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota Auto-
matikgetriebeöl WS)
HINWEIS
■Hybridgetriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original
Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen der Schaltqualität, zum
Blockieren des Getriebes begleitet von Vibr ationen und schließlich zu einem Getriebe-
schaden kommen.

6309-1. Technische Daten
CT200h_OM_OM76200M_(EM)
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 196 N (20,0 kp) bei laufen-dem Hybridsystem.
*2: Feststellbremspedalweg bei Betätigung mit einer Kraft von 300 N (30,6 kp).

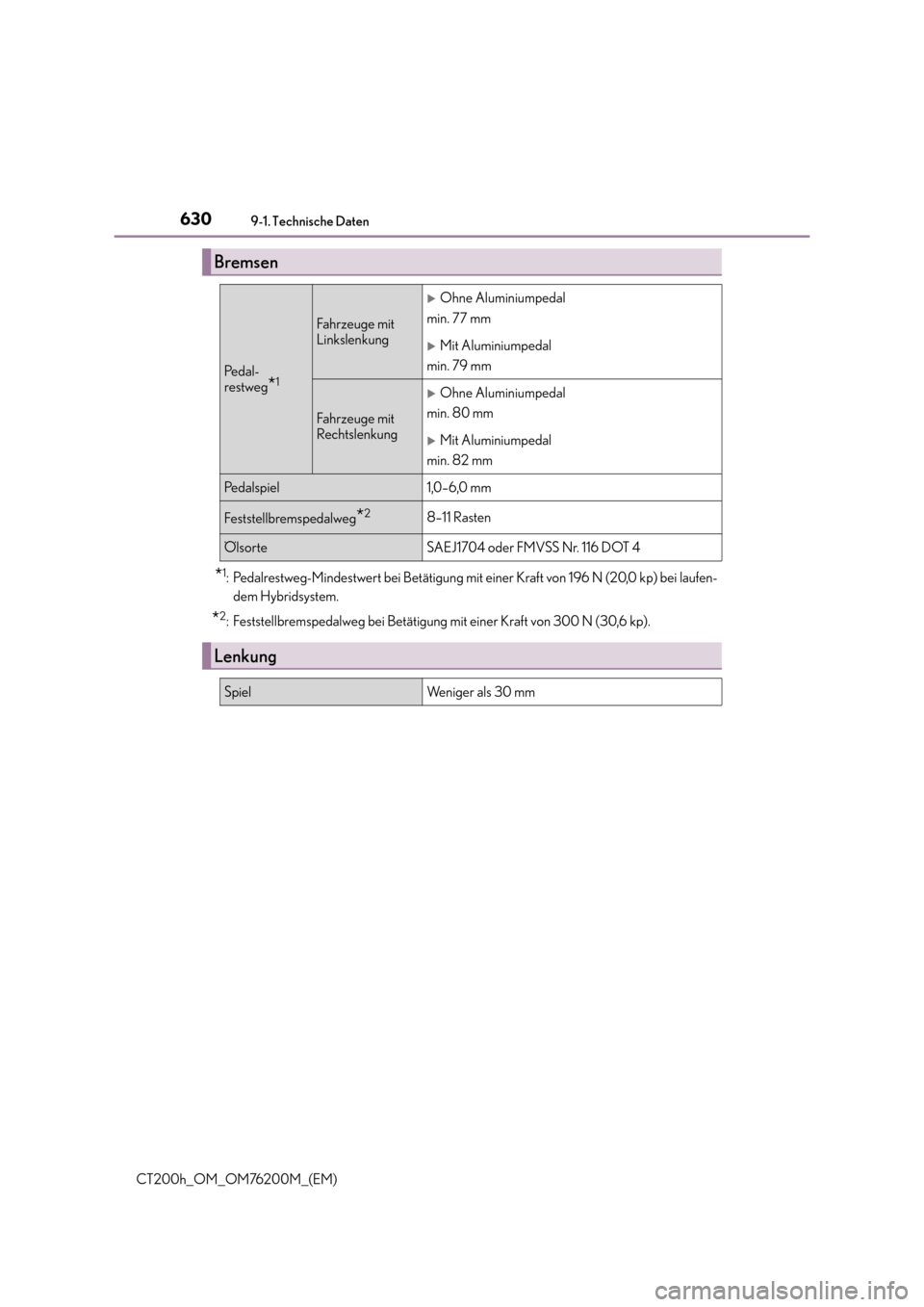

Bremsen
Pe d a l -
restweg
*1
Fahrzeuge mit
Linkslenkung
XOhne Aluminiumpedal
min. 77 mm
XMit Aluminiumpedal
min. 79 mm
Fahrzeuge mit
Rechtslenkung
XOhne Aluminiumpedal
min. 80 mm
XMit Aluminiumpedal
min. 82 mm
Pedalspiel1,0–6,0 mm
Feststellbremspedalweg*28–11 Rasten
ÖlsorteSAEJ1704 oder FMVSS Nr. 116 DOT 4
Lenkung
SpielWe n i g e r a l s 3 0 m m

631
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
CT200h_OM_OM76200M_(EM)

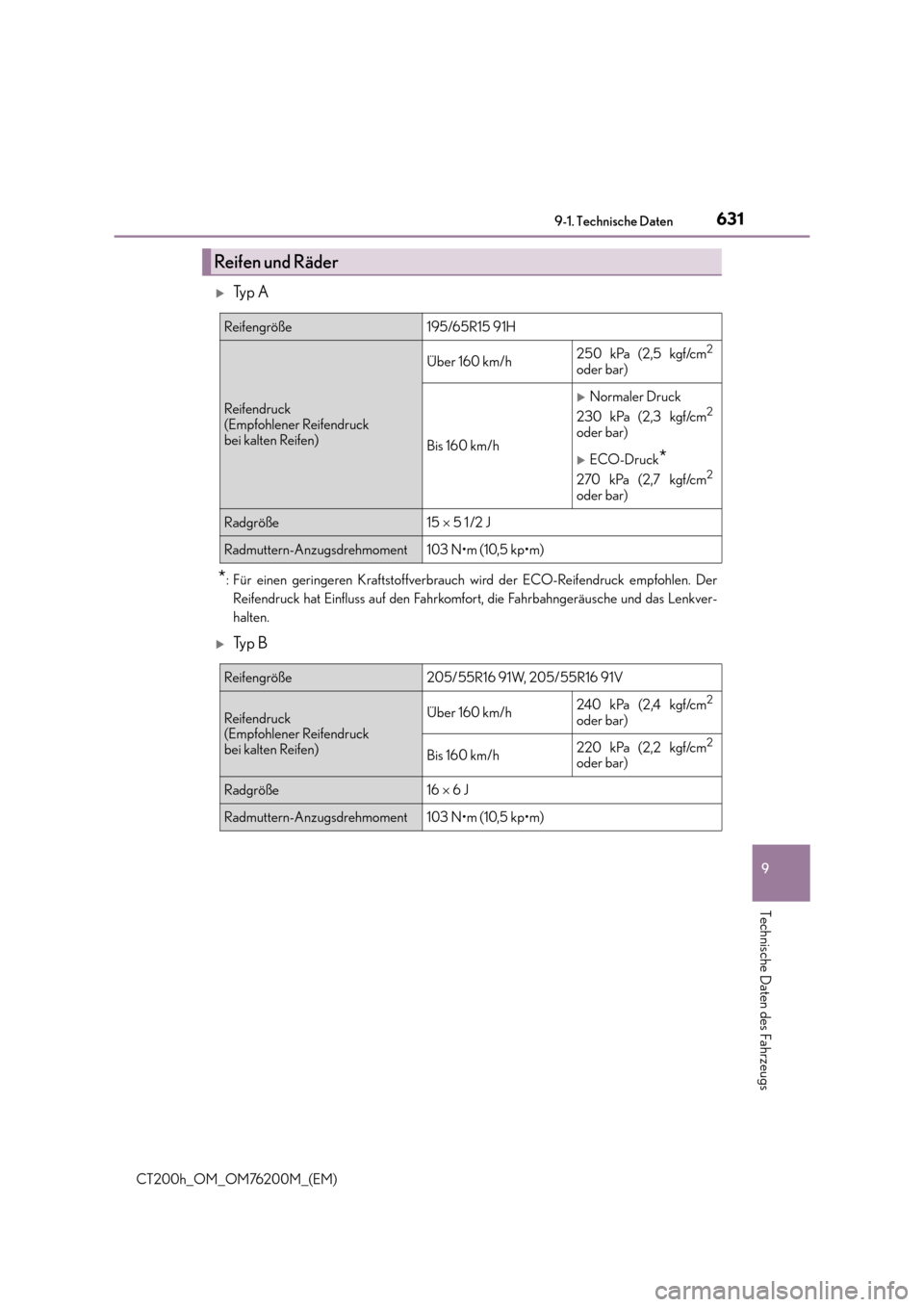

XTy p A
*: Für einen geringeren Kraftstoffverbrauch wird der ECO-Reifendruck empfohlen. Der
Reifendruck hat Einfluss auf den Fahrkomfort, die Fahrbahngeräusche und das Lenkver-
halten.
XTy p B
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
Über 160 km/h250 kPa (2,5 kgf/cm2
oder bar)
Bis 160 km/h
XNormaler Druck
230 kPa (2,3 kgf/cm2
oder bar)
XECO-Druck*
270 kPa (2,7 kgf/cm2
oder bar)
Radgröße15 × 5 1 /2 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
Reifengröße205/55R16 91W, 205/55R16 91V
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)Über 160 km/h240 kPa (2,4 kgf/cm2
oder bar)
Bis 160 km/h 220 kPa (2,2 kgf/cm2
oder bar)
Radgröße16 × 6 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)

6329-1. Technische Daten
CT200h_OM_OM76200M_(EM)

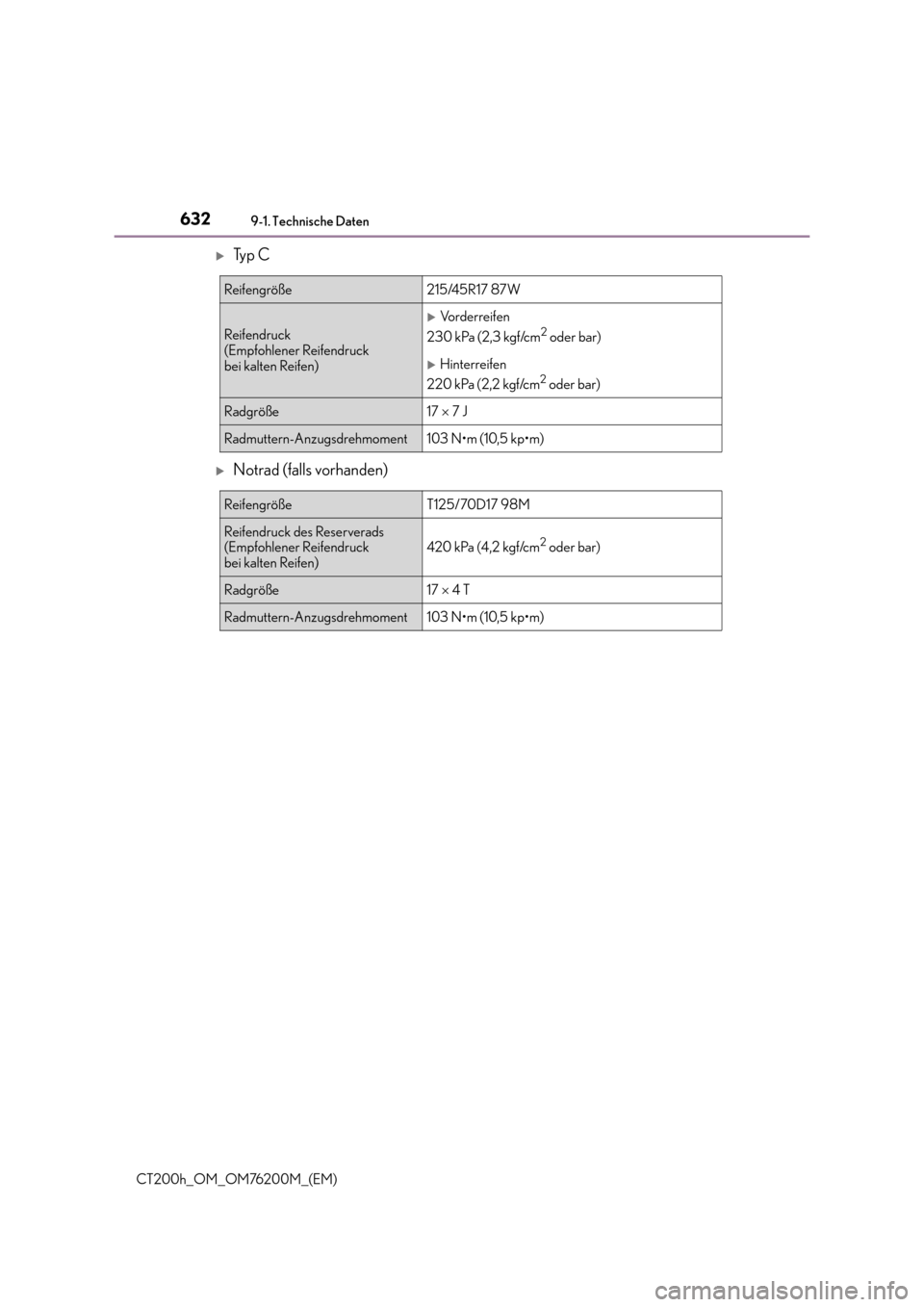

XTy p C
XNotrad (falls vorhanden)
Reifengröße215/45R17 87W
Reifendruck
(Empfohlener Reifendruck
bei kalten Reifen)
XVo r d e r r e i f e n
230 kPa (2,3 kgf/cm2 oder bar)
XHinterreifen
220 kPa (2,2 kgf/cm2 oder bar)
Radgröße17 × 7 J
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck des Reserverads
(Empfohlener Reifendruck
bei kalten Reifen)420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17 × 4 T
Radmuttern-Anzugsdrehmoment103 N•m (10,5 kp•m)
