2494-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)■
Bildschirmbeschreibung
Der Bildschirm des Rückfahrkamerasystems wird angezeigt, wenn in Fahr-
stufe “R” geschaltet wird, während si
ch der Start-Schalter im Modus ON
befindet.
Hilfslinie für die Fahrzeugbreite
Die Linie gibt einen Fahrtweg an, wenn das Fahrzeug gerade zurückgesetzt wird.
Die angezeigte Breite ist größer als die tatsächliche Fahrzeugbreite.
Hilfslinie für die Fahrzeugmitte
Diese Linien zeigen die geschätzte Fahrzeugmitte auf dem Boden an.
Hilfslinie für die Entfernung (rot)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfernung
von ca. 0,5 m zur Stoßfängerkante.
Hilfslinie für die Entfernung (blau)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfernung
von ca. 1 m zur Stoßfängerkante.
Anzeige des Lexus-Einparkhilfesensors (falls vorhanden)
Lexus-Display-Audiosystem-Version: Wird ein Hindernis erfasst, während der Lexus-
Einparkhilfesensor eingeschaltet ist, erfolgt eine entsprechende Anzeige in der obe-
ren rechten Ecke des Bildschirms.
Verwendung des Rü ckfahrkamerasystems
1
2
3
4
5

2504-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)■
Auf dem Bildschirm angezeigter Bereich
Das Rückfahrkamerasystem zeigt
ein Bild des vom Stoßfänger aus
gesehenen Bereichs hinter dem
Fahrzeug an.
Das auf dem Bildschirm des Rück-
fahrkamerasystems angezeigte Bild
kann angepasst werden. (
→S. 359)
• Der auf dem Bildschirm angezeigte
Bereich kann je nach Fahrzeugausrich-
tung variieren.
• Objekte, die sich nah an einer der Stoßfängerecken oder unter dem
Stoßfänger befinden, können nicht
angezeigt werden.
• Die Kamera verfügt über eine Speziall- inse. Der Abstand auf dem auf dem
Bildschirm angezeigten Bild stimmt
nicht mit dem tatsächlichen Abstand
überein.
• Objekte, die sich oberhalb der Kamera befinden, werden möglicherweise nicht auf dem Monitor angezeigt.
• Wenn Ihr Fahrzeug über ein Nummernschild mit Hintergrundbeleuchtung verfügt,
kann dieses die Anzeige beeinträchtigen.
Vorsichtsmaßregeln in Bezug auf das Rückfahrkamerasystem
Stoßfängerecken

2514-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)■

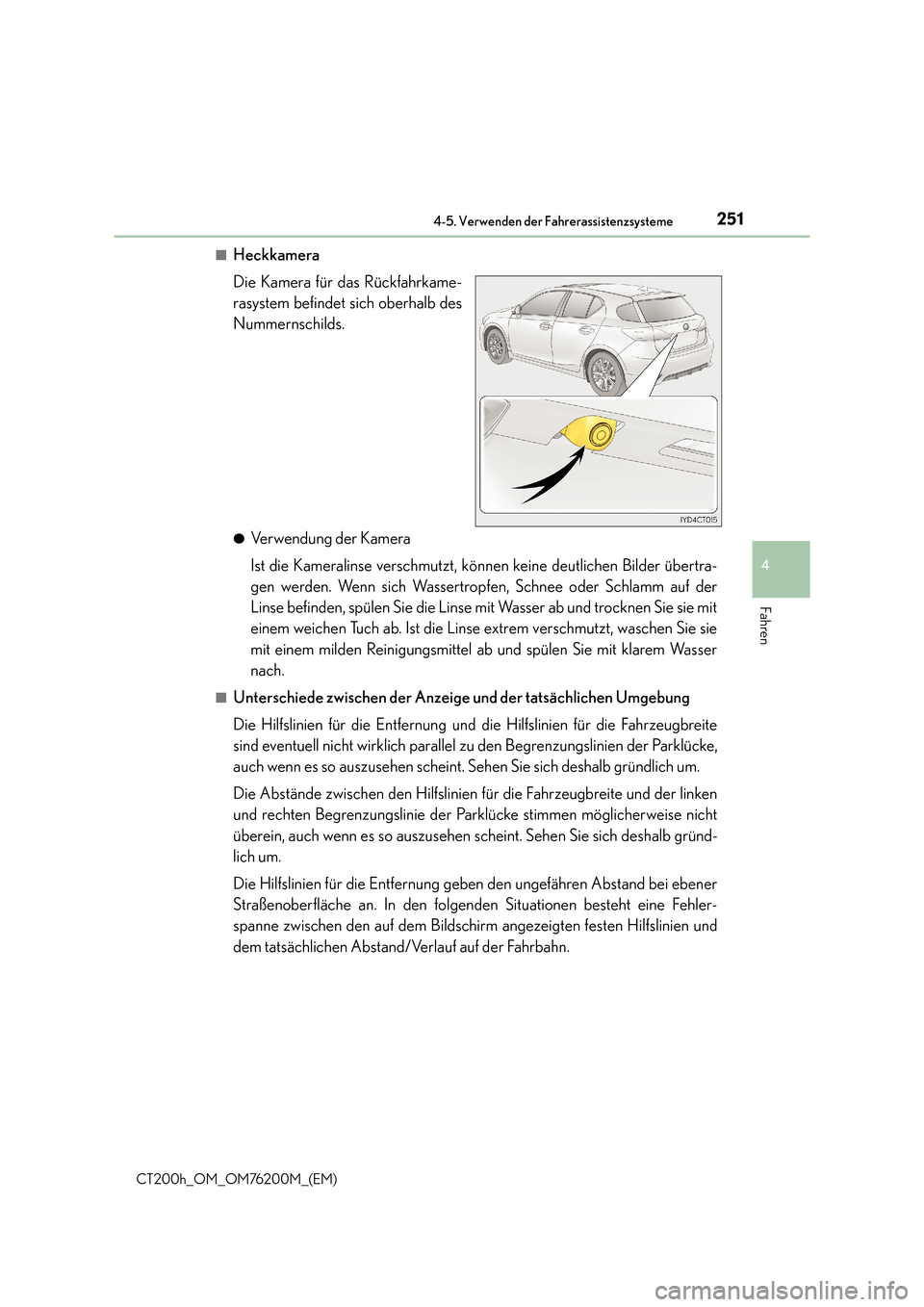

Heckkamera
Die Kamera für das Rückfahrkame-
rasystem befindet sich oberhalb des
Nummernschilds.
●Verwendung der Kamera
Ist die Kameralinse verschmutzt, können keine deutlichen Bilder übertra-
gen werden. Wenn sich Wassertropfen, Schnee oder Schlamm auf der
Linse befinden, spülen Sie die Linse mit Wasser ab und trocknen Sie sie mit
einem weichen Tuch ab. Ist die Linse extrem verschmutzt, waschen Sie sie
mit einem milden Reinigungsmittel ab und spülen Sie mit klarem Wasser
nach.
■Unterschiede zwischen der Anzeig
e und der tatsächlichen Umgebung
Die Hilfslinien für die Entfernung und die Hilfslinien für die Fahrzeugbreite
sind eventuell nicht wirklich parallel zu den Begrenzungslinien der Parklücke,
auch wenn es so auszusehen scheint. Sehen Sie sich deshalb gründlich um.
Die Abstände zwischen den Hilfslinien für die Fahrzeugbreite und der linken
und rechten Begrenzungslinie der Parklücke stimmen möglicherweise nicht
überein, auch wenn es so auszusehen scheint. Sehen Sie sich deshalb gründ-
lich um.
Die Hilfslinien für die Entfernung ge ben den ungefähren Abstand bei ebener
Straßenoberfläche an. In den folgenden Situationen besteht eine Fehler-
spanne zwischen den auf dem Bildschirm angezeigten festen Hilfslinien und
dem tatsächlichen Abstand/Verlauf auf der Fahrbahn.

2524-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)●

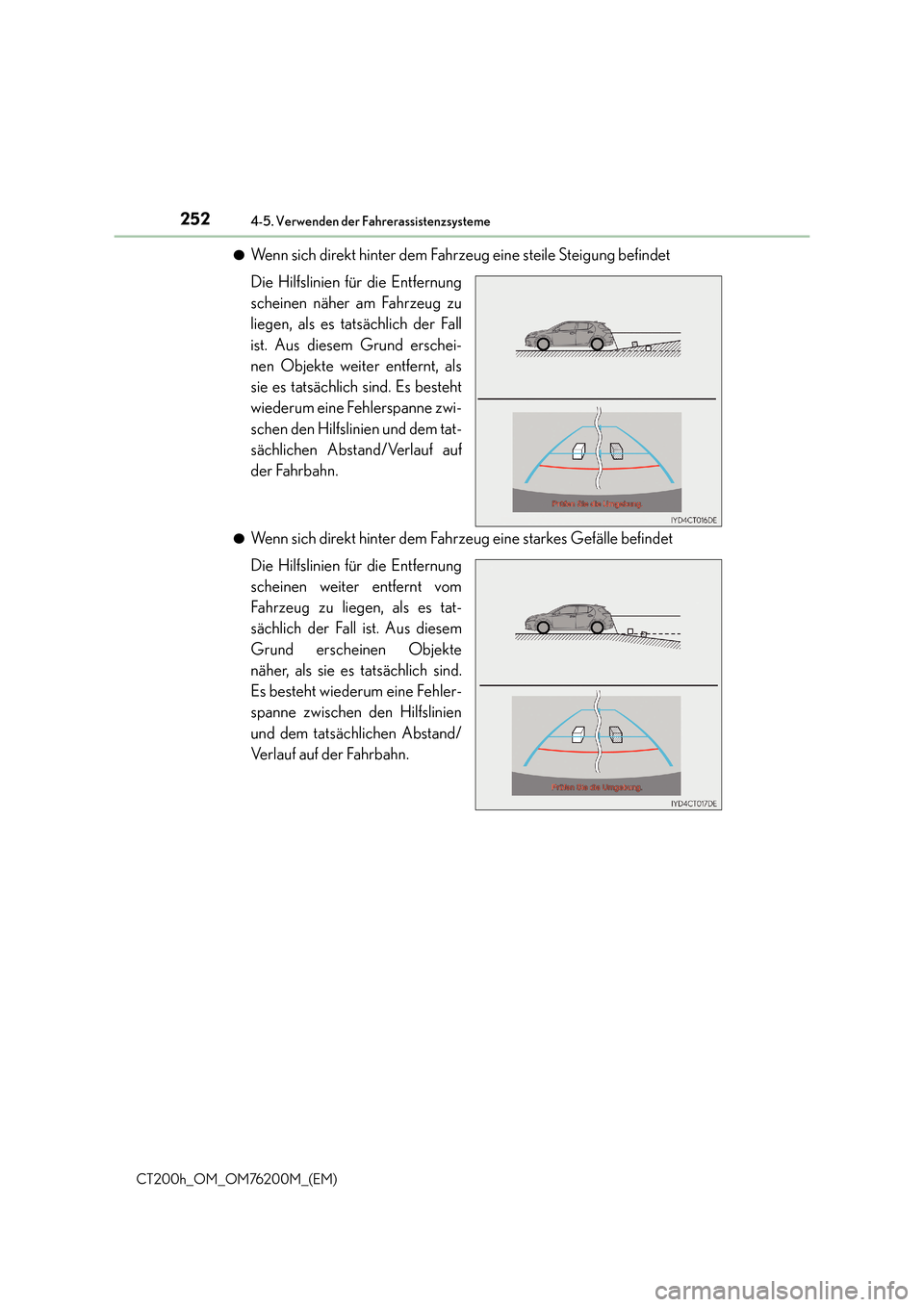

Wenn sich direkt hinter dem Fahrzeug eine steile Steigung befindet
Die Hilfslinien für die Entfernung
scheinen näher am Fahrzeug zu
liegen, als es tatsächlich der Fall
ist. Aus diesem Grund erschei-
nen Objekte weiter entfernt, als
sie es tatsächlich sind. Es besteht
wiederum eine Fehlerspanne zwi-
schen den Hilfslinien und dem tat-
sächlichen Abstand/Verlauf auf
der Fahrbahn.
●Wenn sich direkt hinter dem Fahrzeug eine starkes Gefälle befindet
Die Hilfslinien für die Entfernung
scheinen weiter entfernt vom
Fahrzeug zu liegen, als es tat-
sächlich der Fall ist. Aus diesem
Grund erscheinen Objekte
näher, als sie es tatsächlich sind.
Es besteht wiederum eine Fehler-
spanne zwischen den Hilfslinien
und dem tatsächlichen Abstand/
Verlauf auf der Fahrbahn.

2534-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)●

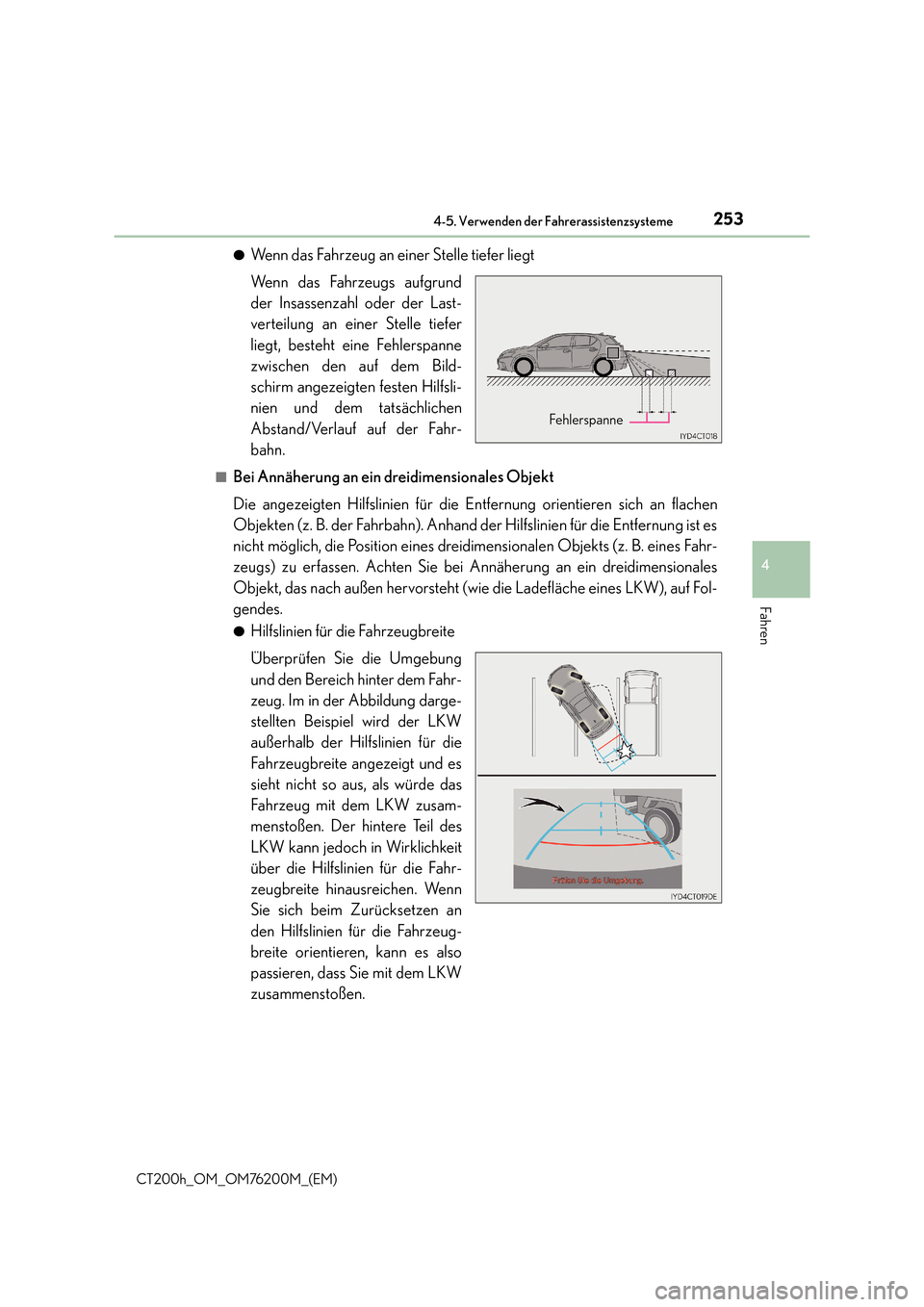

Wenn das Fahrzeug an einer Stelle tiefer liegt
Wenn das Fahrzeugs aufgrund
der Insassenzahl oder der Last-
verteilung an einer Stelle tiefer
liegt, besteht eine Fehlerspanne
zwischen den auf dem Bild-
schirm angezeigten festen Hilfsli-
nien und dem tatsächlichen
Abstand/Verlauf auf der Fahr-
bahn.
■Bei Annäherung an ein dreidimensionales Objekt
Die angezeigten Hilfslinien für die Entfernung orientieren sich an flachen
Objekten (z. B. der Fahrbahn). Anhand der Hilfslinien für die Entfernung ist es
nicht möglich, die Position eines dreidimensionalen Objekts (z. B. eines Fahr-
zeugs) zu erfassen. Achten Sie bei Annäherung an ein dreidimensionales
Objekt, das nach außen hervorsteht (wie die Ladefläche eines LKW), auf Fol-
gendes.
●Hilfslinien für die Fahrzeugbreite
Überprüfen Sie die Umgebung
und den Bereich hinter dem Fahr-
zeug. Im in der Abbildung darge-
stellten Beispiel wird der LKW
außerhalb der Hilfslinien für die
Fahrzeugbreite angezeigt und es
sieht nicht so aus, als würde das
Fahrzeug mit dem LKW zusam-
menstoßen. Der hintere Teil des
LKW kann jedoch in Wirklichkeit
über die Hilfslinien für die Fahr-
zeugbreite hinausreichen. Wenn
Sie sich beim Zurücksetzen an
den Hilfslinien für die Fahrzeug-
breite orientieren, kann es also
passieren, dass Sie mit dem LKW
zusammenstoßen.
Fehlerspanne

2544-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)●

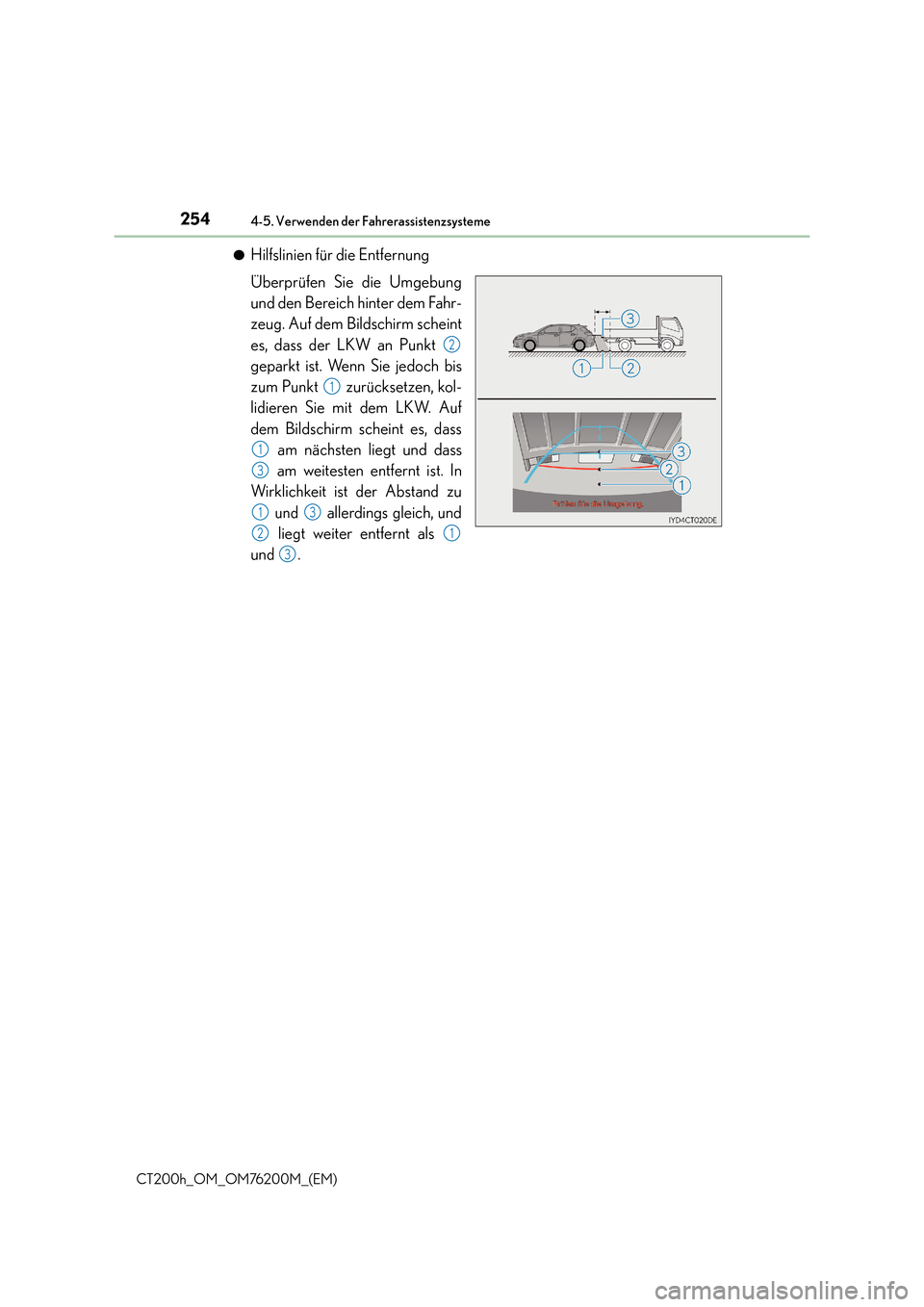

Hilfslinien für die Entfernung
Überprüfen Sie die Umgebung
und den Bereich hinter dem Fahr-
zeug. Auf dem Bildschirm scheint
es, dass der LKW an Punkt
geparkt ist. Wenn Sie jedoch bis
zum Punkt zurücksetzen, kol-
lidieren Sie mit dem LKW. Auf
dem Bildschirm scheint es, dass
am nächsten liegt und dass
am weitesten entfernt ist. In
Wirklichkeit ist der Abstand zu
und allerdings gleich, und
liegt weiter entfernt als
und .
2
1
1
3
13
21
3

2554-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
CT200h_OM_OM76200M_(EM)■

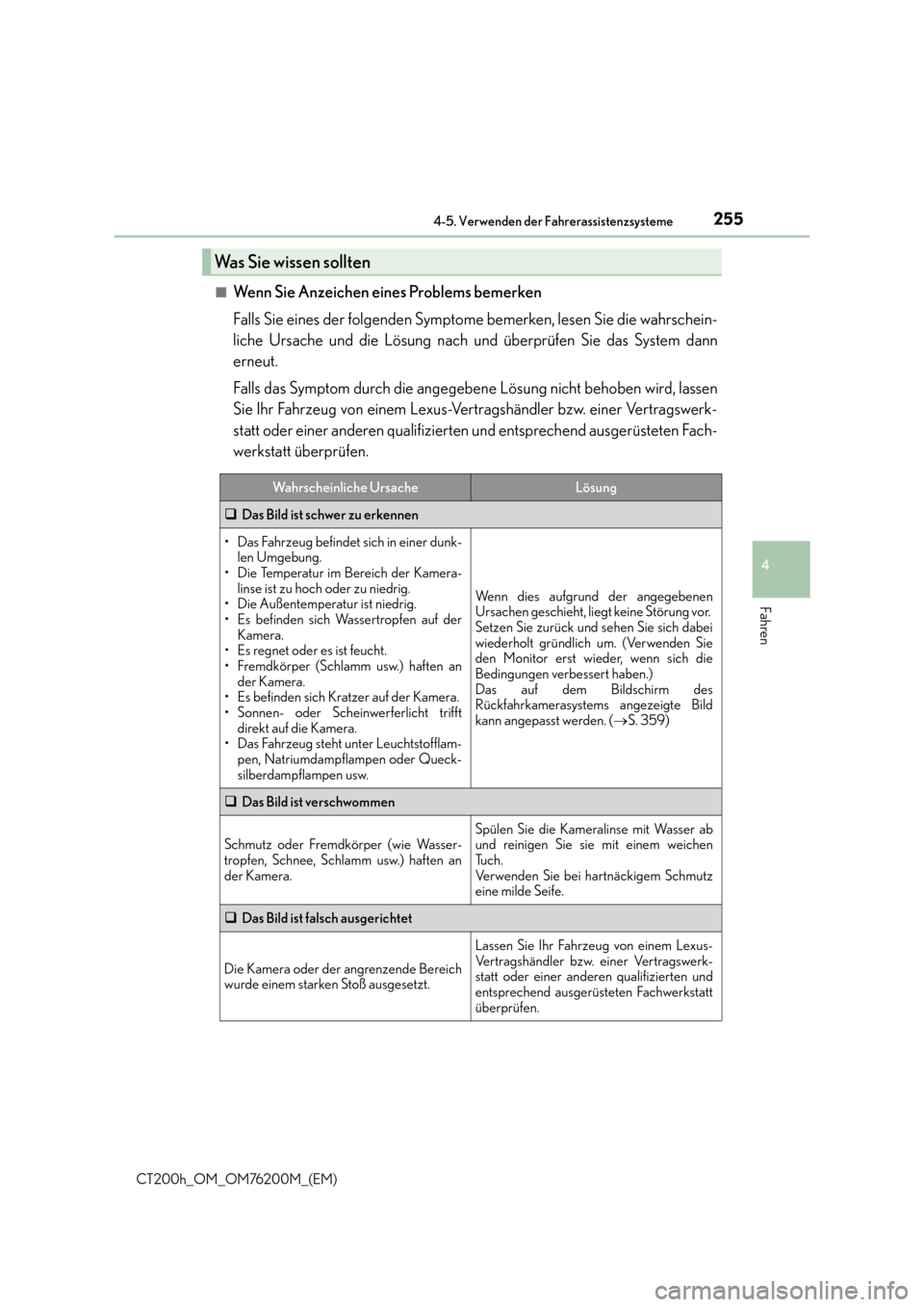

Wenn Sie Anzeichen eines Problems bemerken
Falls Sie eines der folgenden Symptome bemerken, lesen Sie die wahrschein-
liche Ursache und die Lösung nach und überprüfen Sie das System dann
erneut.
Falls das Symptom durch die angegebene Lösung nicht behoben wird, lassen
Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
‰
Das Bild ist schwer zu erkennen
• Das Fahrzeug befindet sich in einer dunk-
len Umgebung.
• Die Temperatur im Bereich der Kamera- linse ist zu hoch oder zu niedrig.
• Die Außentemperatur ist niedrig.
• Es befinden sich Wassertropfen auf der Kamera.
• Es regnet oder es ist feucht.
• Fremdkörper (Schlamm usw.) haften an der Kamera.
• Es befinden sich Kratzer auf der Kamera.
• Sonnen- oder Scheinwerferlicht trifft direkt auf die Kamera.
• Das Fahrzeug steht unter Leuchtstofflam-
pen, Natriumdampflampen oder Queck-
silberdampflampen usw.
Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung vor.
Setzen Sie zurück und sehen Sie sich dabei
wiederholt gründlich um. (Verwenden Sie
den Monitor erst wieder, wenn sich die
Bedingungen verbessert haben.)
Das auf dem Bildschirm des
Rückfahrkamerasystems angezeigte Bild
kann angepasst werden. ( →S. 359)
‰ Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Wasser-
tropfen, Schnee, Schlamm usw.) haften an
der Kamera.Spülen Sie die Kameralinse mit Wasser ab
und reinigen Sie sie mit einem weichen
Tu c h .
Verwenden Sie bei hartnäckigem Schmutz
eine milde Seife.
‰Das Bild ist falsch ausgerichtet
Die Kamera oder der angrenzende Bereich
wurde einem starken Stoß ausgesetzt.
Lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
überprüfen.

2564-5. Verwenden der Fahrerassistenzsysteme
CT200h_OM_OM76200M_(EM)

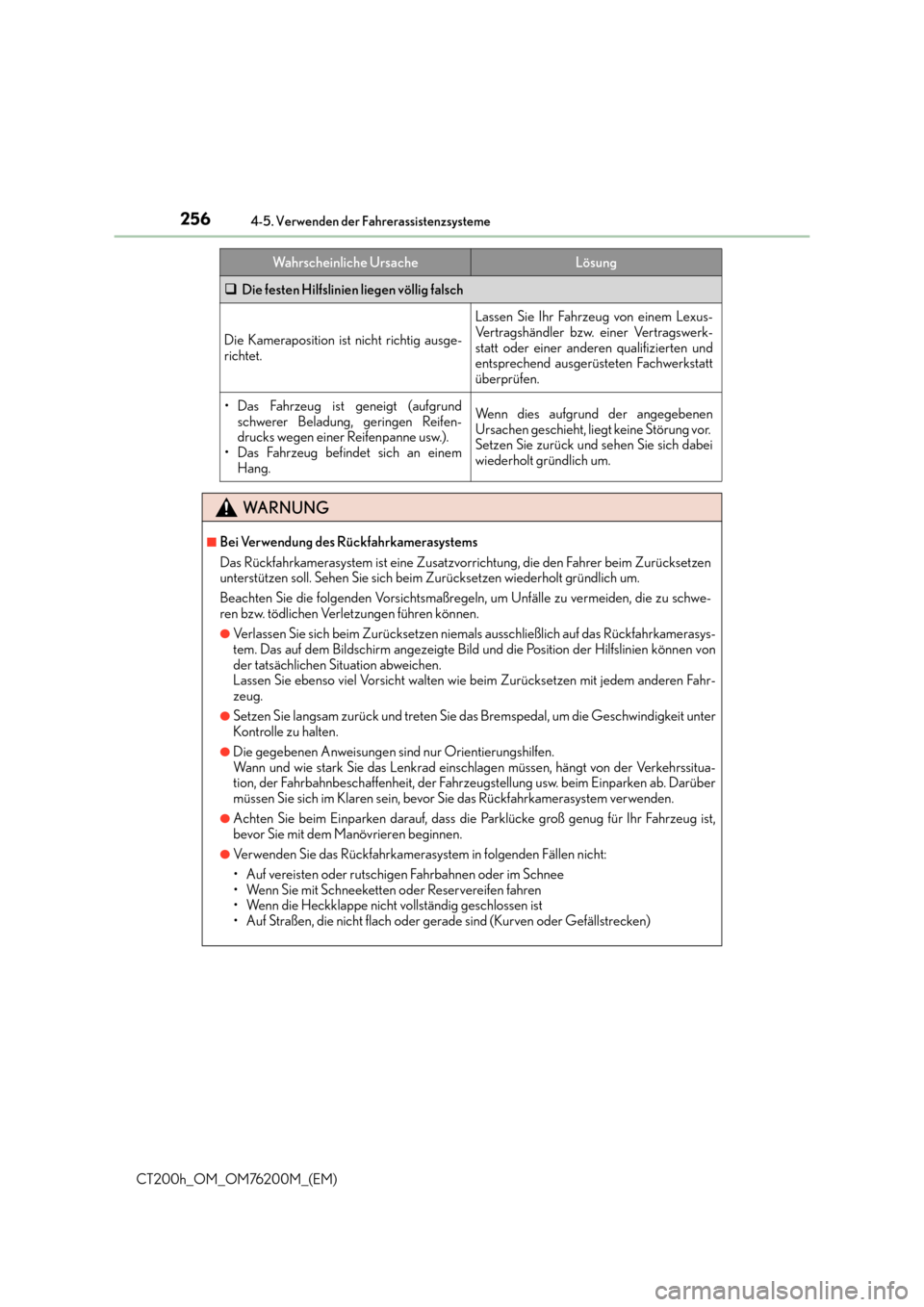

‰Die festen Hilfslinien liegen völlig falsch
Die Kameraposition ist nicht richtig ausge-
richtet.
Lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerk-
statt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
• Das Fahrzeug ist geneigt (aufgrund
schwerer Beladung, geringen Reifen-
drucks wegen einer Reifenpanne usw.).
• Das Fahrzeug befindet sich an einem Hang.Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung vor.
Setzen Sie zurück und sehen Sie sich dabei
wiederholt gründlich um.
WA R N U N G
■Bei Verwendung des Rückfahrkamerasystems
Das Rückfahrkamerasystem ist eine Zusatzvorrichtung, die den Fahrer beim Zurücksetzen
unterstützen soll. Sehen Sie sich beim Zurücksetzen wiederholt gründlich um.
Beachten Sie die folgenden Vorsichtsmaßregeln, um Unfälle zu vermeiden, die zu schwe-
ren bzw. tödlichen Verletzungen führen können.
●Verlassen Sie sich beim Zurücksetzen niemal s ausschließlich auf das Rückfahrkamerasys-
tem. Das auf dem Bildschirm angezeigte Bild und die Position der Hilfslinien können von
der tatsächlichen Situation abweichen.
Lassen Sie ebenso viel Vorsicht walten wie beim Zurücksetzen mit jedem anderen Fahr-
zeug.
●Setzen Sie langsam zurück und treten Sie da s Bremspedal, um die Geschwindigkeit unter
Kontrolle zu halten.
●Die gegebenen Anweisungen sind nur Orientierungshilfen.
Wann und wie stark Sie das Lenkrad einschlagen müssen, hängt von der Verkehrssitua-
tion, der Fahrbahnbeschaffenheit, der Fahrzeugstellung usw. beim Einparken ab. Darüber
müssen Sie sich im Klaren sein, bevor Sie das Rückfahrkamerasystem verwenden.
●Achten Sie beim Einparken darauf, dass die Parklücke groß genug für Ihr Fahrzeug ist,
bevor Sie mit dem Manövrieren beginnen.
●Verwenden Sie das Rückfahrkamerasystem in folgenden Fällen nicht:
• Auf vereisten oder rutschigen Fahrbahnen oder im Schnee
• Wenn Sie mit Schneeketten oder Reservereifen fahren
• Wenn die Heckklappe nicht vollständig geschlossen ist
• Auf Straßen, die nicht flach oder gerade sind (Kurven oder Gefällstrecken)
