972. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)

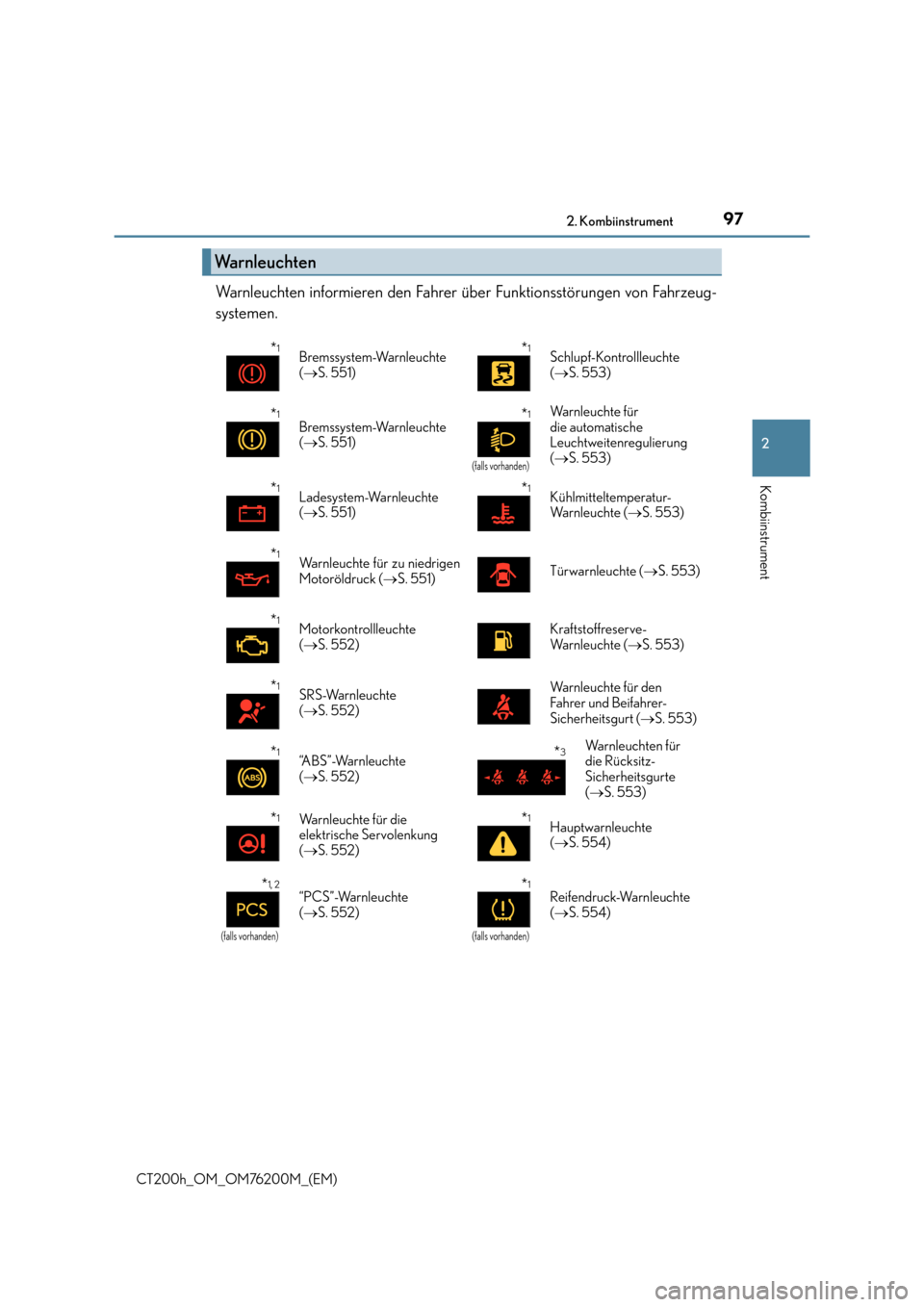

Warnleuchten informieren den Fahrer über Funktionsstörungen von Fahrzeug-
systemen.
Warnleuchten
*1Bremssystem-Warnleuchte
(→ S. 551)*1Schlupf-Kontrollleuchte
(→ S. 553)
*1Bremssystem-Warnleuchte
(→ S. 551)*1
(falls vorhanden)
Warnleuchte für
die automatische
Leuchtweitenregulierung
(→ S. 553)
*1Ladesystem-Warnleuchte
(→ S. 551)*1Kühlmitteltemperatur-
Wa r n l e u c h t e ( →S. 553)
*1Warnleuchte für zu niedrigen
Motoröldruck ( →S. 551) Türwarnleuchte (
→S. 553)
*1Motorkontrollleuchte
(→ S. 552) Kraftstoffreserve-
Wa r n l e u c h t e (
→S. 553)
*1SRS-Warnleuchte
(→ S. 552) Warnleuchte für den
Fah rer un d Beifah rer-
Sicherheitsgurt (
→S. 553)
*1“A B S ” - W a r n l e u c h t e
(→ S. 552)*3Warnleuchten für
die Rücksitz-
Sicherheitsgurte
(→ S. 553)
*1Warnleuchte für die
elektrische Servolenkung
(→ S. 552)*1Hauptwarnleuchte
(→ S. 554)
*1, 2
(falls vorhanden)
“PCS”-Warnleuchte
(→ S. 552)*1
(falls vorhanden)
Reifendruck-Warnleuchte
(→ S. 554)

982. Kombiinstrument
CT200h_OM_OM76200M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,um anzuzeigen, dass eine Systemprüfung durc hgeführt wird. Sie erlöschen nach einigen
Sekunden oder nachdem das Hybridsystem gestartet wurde. Wenn die Leuchten nicht
aufleuchten oder nicht wieder erlöschen, ka nn eine Funktionsstörung eines Systems vor-
liegen. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Störung anzuzeigen.
*3: Diese Leuchte leuchtet auf der Mittelkonsole auf.
Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( → S. 199) “ECO MODE”-
Kontrollleuchte (
→S. 258)
Standlicht-Kontrollleuchte
( → S. 201) “SPORT MODE”-
Kontrollleuchte (
→S. 258)
Fernlicht-Kontrollleuchte
( → S. 202)
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(→ S. 217, 220)
(falls vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( →S. 205)
(falls vorhanden)
Kontrollleuchte für die
Radar-Geschwindigkeitsre-
gelung ( →S. 220)
Nebelschlussleuchten-
Kontrollleuchte ( →S. 205)
(falls vorhanden)
Lexus-Einpark-
hilfesensor-Kontrollleuchte
(→ S. 237)
“READY”-Kontrollleuchte
( → S. 187)
*1, 2Schlupf-Kontrollleuchte
(→ S. 260)
EV-Kontrollleuchte ( →S. 76)
*1“TRC OFF”-Kontrollleuchte
(→ S. 260)
Kontrollleuchte für den
EV-Fahrmodus ( →S. 192)
*1, 3
(falls vorhanden)
“PCS”-Warnleuchte
(→ S. 266)

992. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)

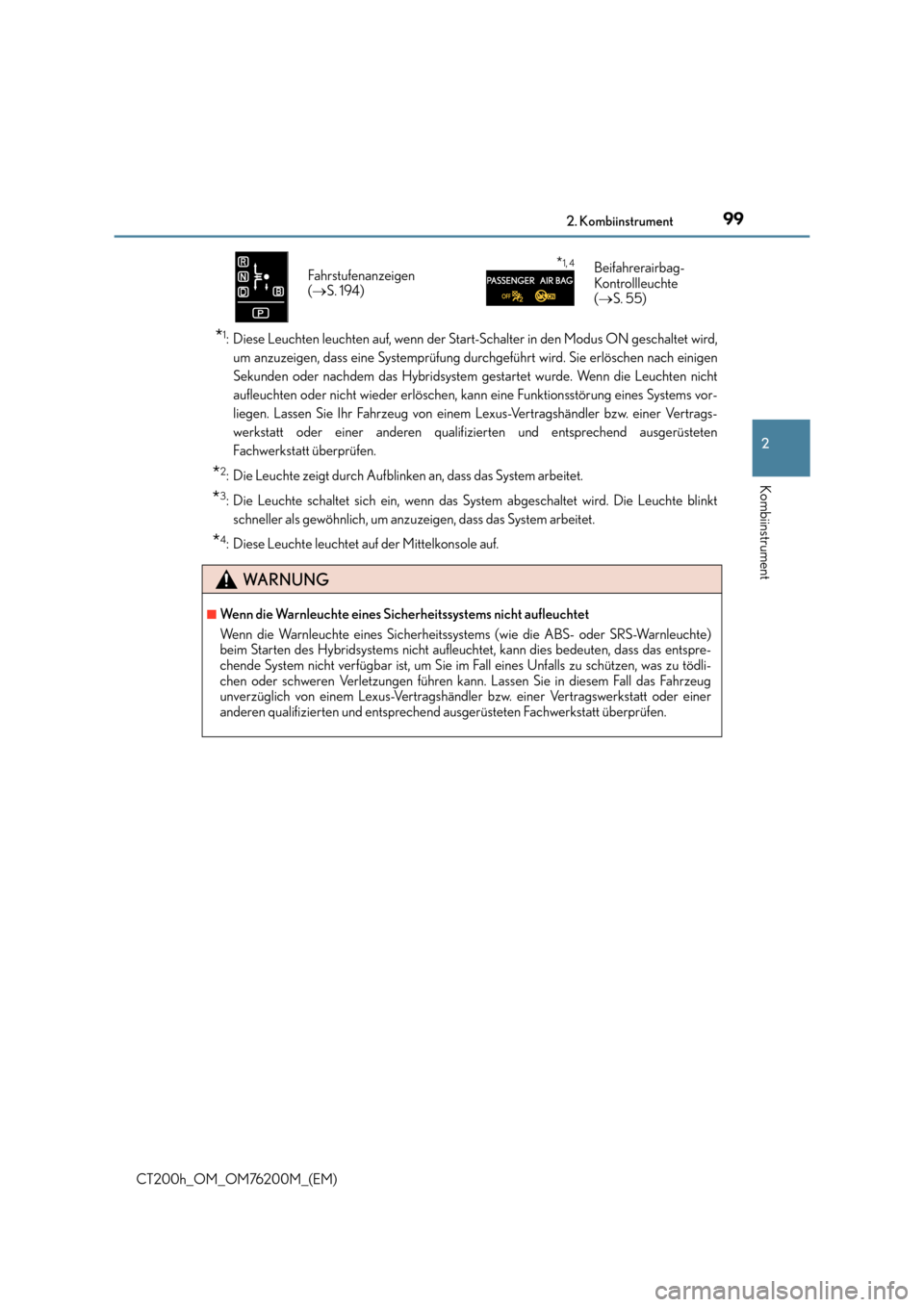

*1: Diese Leuchten leuchten auf, wenn der Start-Schalter in den Modus ON geschaltet wird,um anzuzeigen, dass eine Systemprüfung durc hgeführt wird. Sie erlöschen nach einigen
Sekunden oder nachdem das Hybridsystem gestartet wurde. Wenn die Leuchten nicht
aufleuchten oder nicht wieder erlöschen, ka nn eine Funktionsstörung eines Systems vor-
liegen. Lassen Sie Ihr Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Die Leuchte schaltet sich ein, wenn das System abgeschaltet wird. Die Leuchte blinkt schneller als gewöhnlich, um anzuzeigen, dass das System arbeitet.
*4: Diese Leuchte leuchtet auf der Mittelkonsole auf. Fahrstufenanzeigen
(
→ S. 194)
*1, 4Beifahrerairbag-
Kontrollleuchte
(→ S. 55)
WA R N U N G
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warnleuchte)
beim Starten des Hybridsystems nicht aufleuchtet, kann dies bedeuten, dass das entspre-
chende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödli-
chen oder schweren Verletzungen führen kann. Lassen Sie in diesem Fall das Fahrzeug
unverzüglich von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

1002. Kombiinstrument
CT200h_OM_OM76200M_(EM)

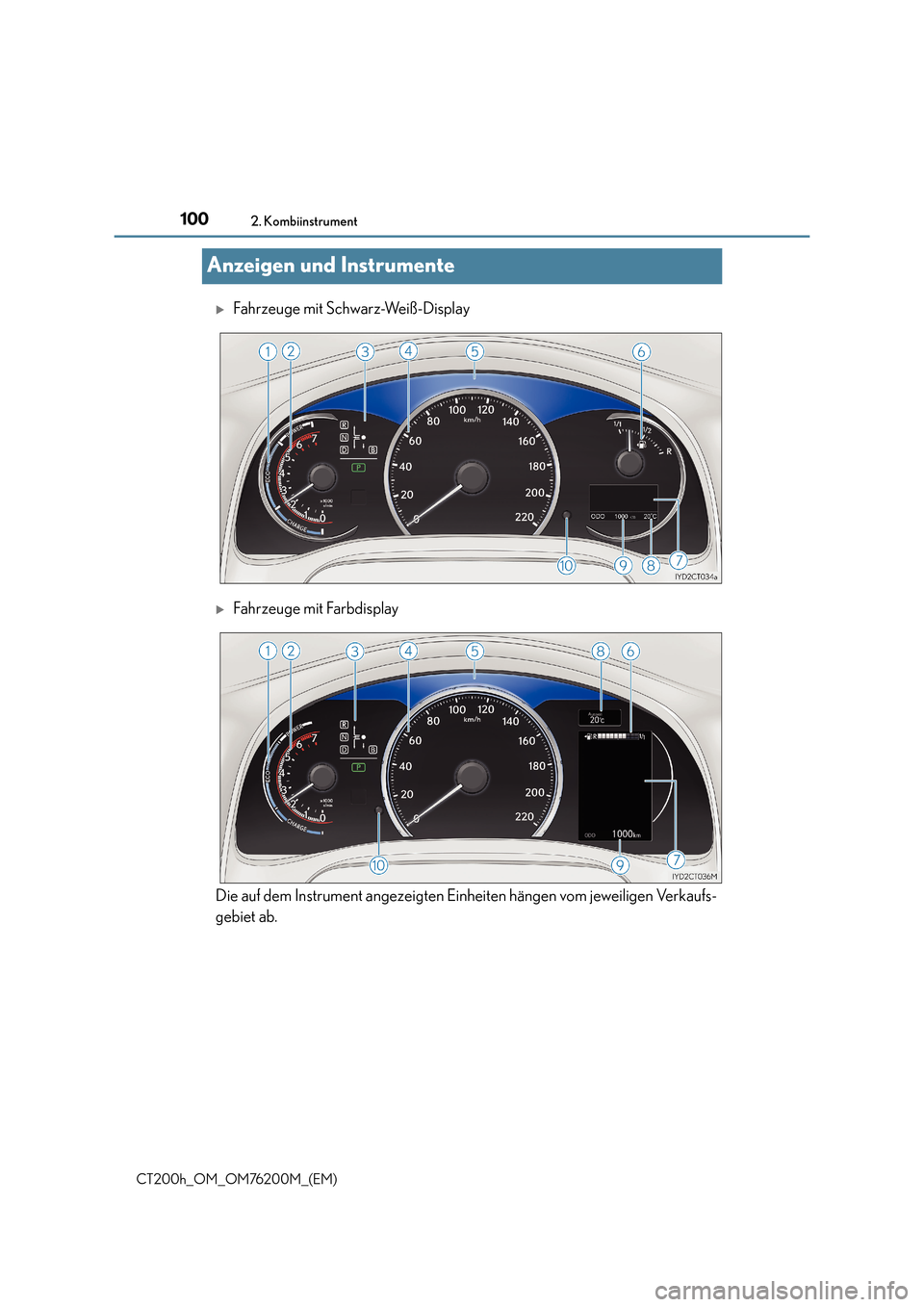

Anzeigen und Instrumente
XFahrzeuge mit Schwarz-Weiß-Display
XFahrzeuge mit Farbdisplay
Die auf dem Instrument angezeigten Einheiten hängen vom jeweiligen Verkaufs-
gebiet ab.

1012. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)

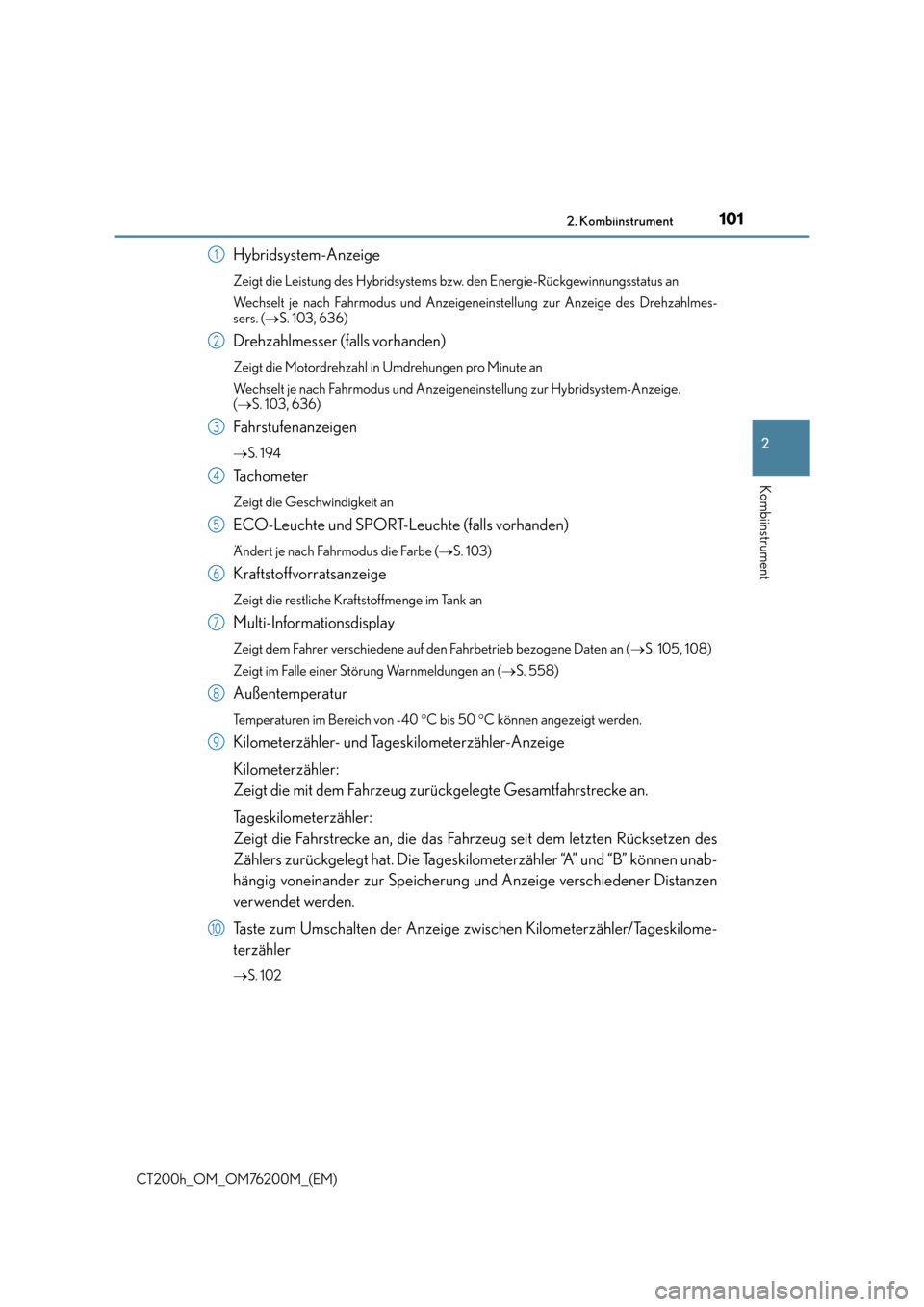

Hybridsystem-Anzeige
Zeigt die Leistung des Hybridsystems bzw. den Energie-Rückgewinnungsstatus an
Wechselt je nach Fahrmodus und Anzeigeneinstellung zur Anzeige des Drehzahlmes-
sers. (→S. 103, 636)
Drehzahlmesser (falls vorhanden)
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Wechselt je nach Fahrmodus und Anzeigeneinstellung zur Hybridsystem-Anzeige.
(→ S. 103, 636)
Fahrstufenanzeigen
→S. 194
Tachometer
Zeigt die Geschwindigkeit an
ECO-Leuchte und SPORT-Leuchte (falls vorhanden)
Ändert je nach Fahrmodus die Farbe ( →S. 103)
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an ( →S. 105, 108)
Zeigt im Falle einer Störung Warnmeldungen an ( →S. 558)
Außentemperatur
Temperaturen im Bereich von -40 °C bis 50 °C können angezeigt werden.
Kilometerzähler- und Tageskilometerzähler-Anzeige
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des
Zählers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unab-
hängig voneinander zur Speicherung und Anzeige verschiedener Distanzen
verwendet werden.
Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tageskilome-
terzähler
→ S. 102
1
2
3
4
5
6
7
8
9
10

1022. Kombiinstrument
CT200h_OM_OM76200M_(EM)

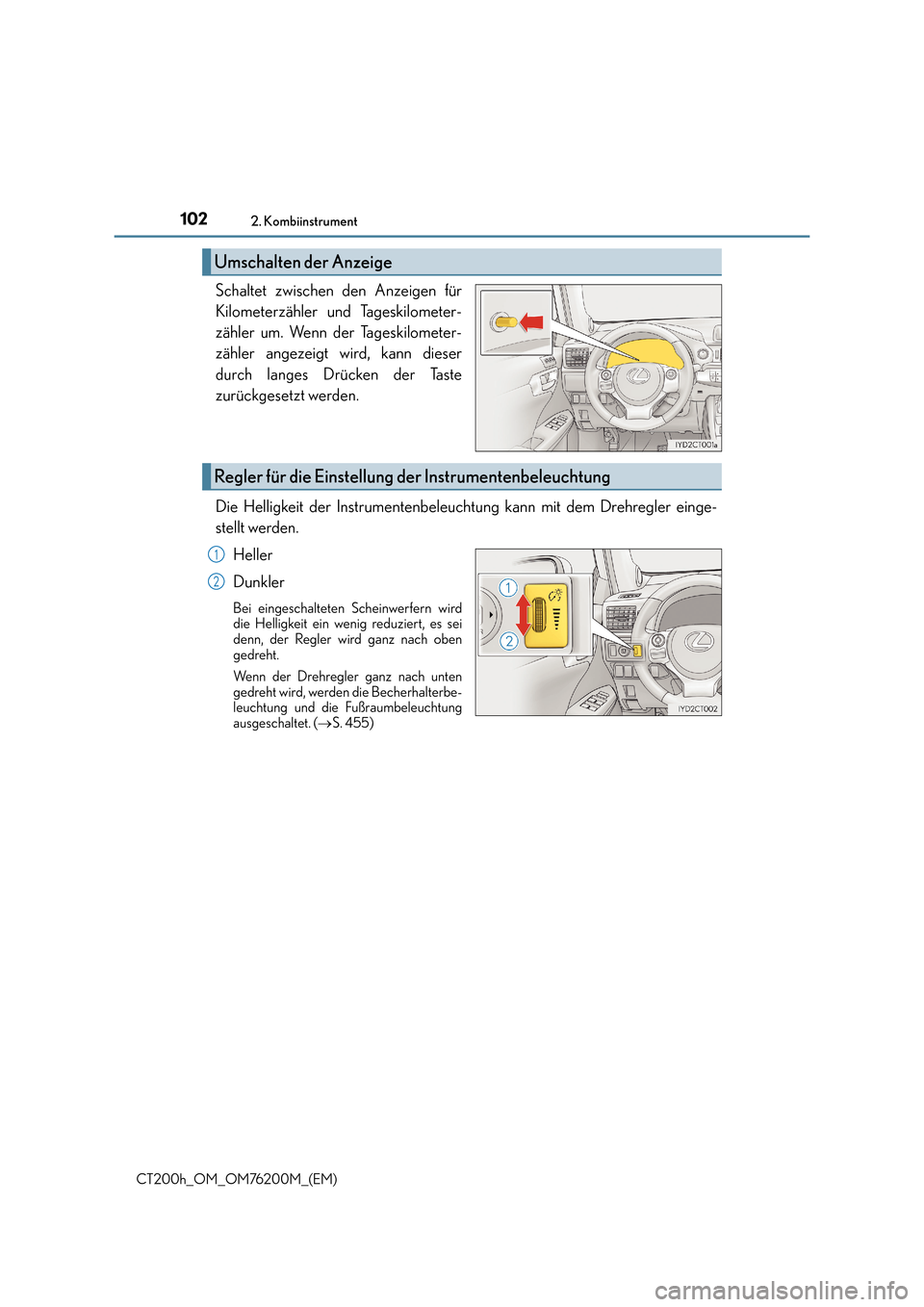

Schaltet zwischen den Anzeigen für
Kilometerzähler und Tageskilometer-
zähler um. Wenn der Tageskilometer-
zähler angezeigt wird, kann dieser
durch langes Drücken der Taste
zurückgesetzt werden.
Die Helligkeit der Instrumentenbeleuchtung kann mit dem Drehregler einge-
stellt werden. Heller
Dunkler
Bei eingeschalteten Scheinwerfern wird
die Helligkeit ein wenig reduziert, es sei
denn, der Regler wird ganz nach oben
gedreht.
Wenn der Drehregler ganz nach unten
gedreht wird, werden die Becherhalterbe-
leuchtung und die Fußraumbeleuchtung
ausgeschaltet. ( →S. 455)
Umschalten der Anzeige
Regler für die Einstellung der Instrumentenbeleuchtung
1
2

1032. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM76200M_(EM)
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Start-Schalter befindet sich im Modus ON.
■Hybridsystem-Anzeige
●Die Hybridsystem-Anzeige wird angezeigt, wenn ein anderer Fahrmodus als der Sport-
Modus ausgewählt ist.
●Solange sich die Anzeigenadel im Eco-Bereich befindet, ist eine umweltfreundlichere Fahr-
weise gewährleistet.
●Im Ladebereich wird der Energie-Rückgewinnungsstatus* angezeigt. Die zurückgewon-
nene Energie wird zum Aufladen der Hybridbatterie (Traktionsbatterie) genutzt.
*: Der in dieser Anleitung verwendete Begr iff “Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbewegung erzeugten Energie in elektrische Energie.
■Drehzahlmesser (falls vorhanden)
Der Drehzahlmesser wird angezeigt, wenn als Fahrmodus der Sport-Modus gewählt wurde.
■ECO-Leuchte und SPORT-Leuchte (falls vorhanden)
●Wenn der Sport-Modus gewählt wurde, leuchtet die SPORT-Leuchte (rot) auf.
●Wenn sämtliche der folgenden Bedingungen erfüllt sind und Sie auf eine umweltfreundliche
Weise fahren, leuchtet die ECO-Leuchte (blau) auf:
• Es wird in Fahrstufe “D” gefahren
• Der Normalmodus oder der Eco-Fahrmodus ist ausgewählt und der EV-Fahrmodus wird nicht genutzt ( →S. 192, 258)
• Die Geschwindigkeit beträgt maximal ca. 130 km/h. Po we r- B e r e i c h
Zeigt an, dass der Fahrbereich der umwelt-
freundlichen Fahrweise verlassen wurde (beim
Fahren mit voller Leistung usw.)
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umweltfreundli-
che Weise gefahren wird.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Ladebereich
Zeigt an, dass über das regenerative Bremsen
Energie zurückgewonnen wird.
1
2
3
4

1042. Kombiinstrument
CT200h_OM_OM76200M_(EM)

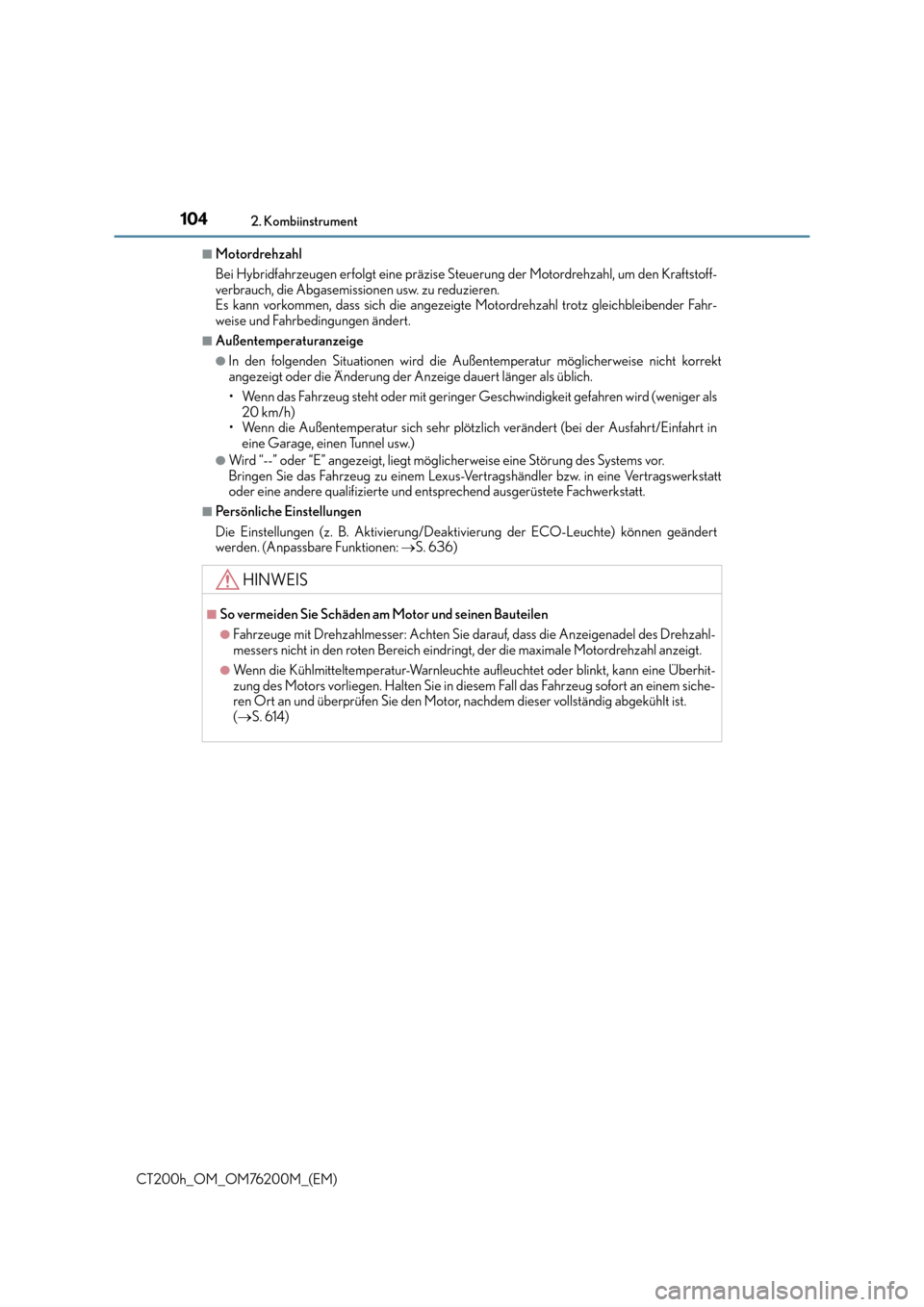

■Motordrehzahl
Bei Hybridfahrzeugen erfolgt eine präzise Steuerung der Motordrehzahl, um den Kraftstoff-
verbrauch, die Abgasemissionen usw. zu reduzieren.
Es kann vorkommen, dass sich die angezeigte Motordrehzahl trotz gleichbleibender Fahr-
weise und Fahrbedingungen ändert.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weniger als
20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Einfahrt in
eine Garage, einen Tunnel usw.)
●Wird “--” oder “E” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Lexus-Vertragshändler bzw. in eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
■Persönliche Einstellungen
Die Einstellungen (z. B. Aktivierung/Deaktivierung der ECO-Leuchte) können geändert
werden. (Anpassbare Funktionen: →S. 636)
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Fahrzeuge mit Drehzahlmesser: Achten Sie darauf, dass die Anzeigenadel des Drehzahl-
messers nicht in den roten Bereich eindring t, der die maximale Motordrehzahl anzeigt.
●Wenn die Kühlmitteltemperatur-Warnleuchte aufleuchtet oder blinkt, kann eine Überhit-
zung des Motors vorliegen. Halten Sie in diesem Fall das Fahrzeug sofort an einem siche-
ren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig abgekühlt ist.
(→ S. 614)
