2016 Hyundai Santa Fe Manuale del proprietario (in Italian)

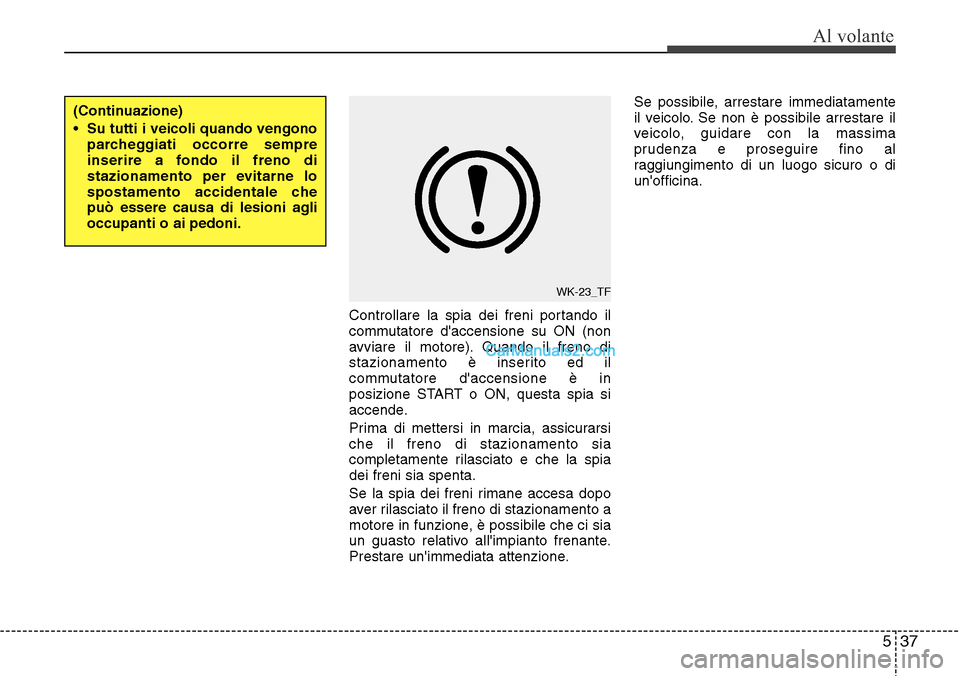

537
Al volante
Controllare la spia dei freni portando il
commutatore d'accensione su ON (non
avviare il motore). Quando il freno di
stazionamento è inserito ed il
commutatore d'accensione è in
posizione START o ON, questa spia si
accende.
Prima di mettersi in marcia, assicurarsi
che il freno di stazionamento sia
completamente rilasciato e che la spia
dei freni sia spenta.
Se la spia dei freni rimane accesa dopo
aver rilasciato il freno di stazionamento a
motore in funzione, è possibile che ci sia
un guasto relativo all'impianto frenante.
Prestare un'immediata attenzione.Se possibile, arrestare immediatamente
il veicolo. Se non è possibile arrestare il
veicolo, guidare con la massima
prudenza e proseguire fino al
raggiungimento di un luogo sicuro o di
un'officina.
WK-23_TF
(Continuazione)
• Su tutti i veicoli quando vengono
parcheggiati occorre sempre
inserire a fondo il freno di
stazionamento per evitarne lo
spostamento accidentale che
può essere causa di lesioni agli
occupanti o ai pedoni.

Al volante

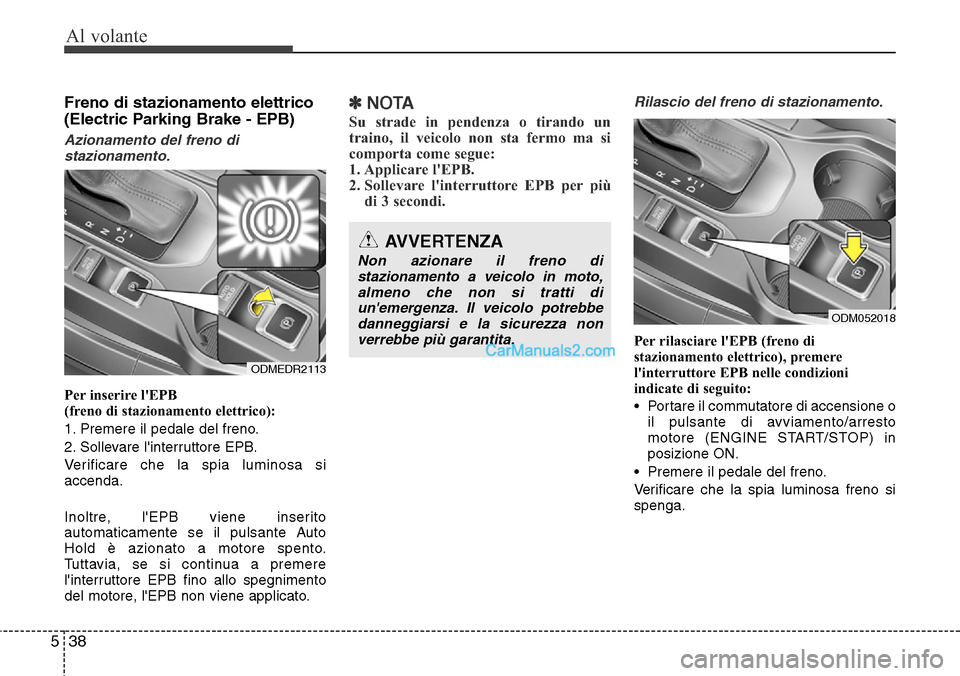

38 5
Freno di stazionamento elettrico
(Electric Parking Brake - EPB)
Azionamento del freno di
stazionamento.
Per inserire l'EPB
(freno di stazionamento elettrico):
1. Premere il pedale del freno.
2. Sollevare l'interruttore EPB.
Verificare che la spia luminosa si
accenda.
Inoltre, l'EPB viene inserito
automaticamente se il pulsante Auto
Hold è azionato a motore spento.
Tuttavia, se si continua a premere
l'interruttore EPB fino allo spegnimento
del motore, l'EPB non viene applicato.
✽NOTA
Su strade in pendenza o tirando un
traino, il veicolo non sta fermo ma si
comporta come segue:
1. Applicare l'EPB.
2. Sollevare l'interruttore EPB per più
di 3 secondi.
Rilascio del freno di stazionamento.
Per rilasciare l'EPB (freno di
stazionamento elettrico), premere
l'interruttore EPB nelle condizioni
indicate di seguito:
• Portare il commutatore di accensione o
il pulsante di avviamento/arresto
motore (ENGINE START/STOP) in
posizione ON.
• Premere il pedale del freno.
Verificare che la spia luminosa freno si
spenga.
ODMEDR2113
ODM052018
AVVERTENZA
Non azionare il freno di
stazionamento a veicolo in moto,
almeno che non si tratti di
un'emergenza. Il veicolo potrebbe
danneggiarsi e la sicurezza non
verrebbe più garantita.

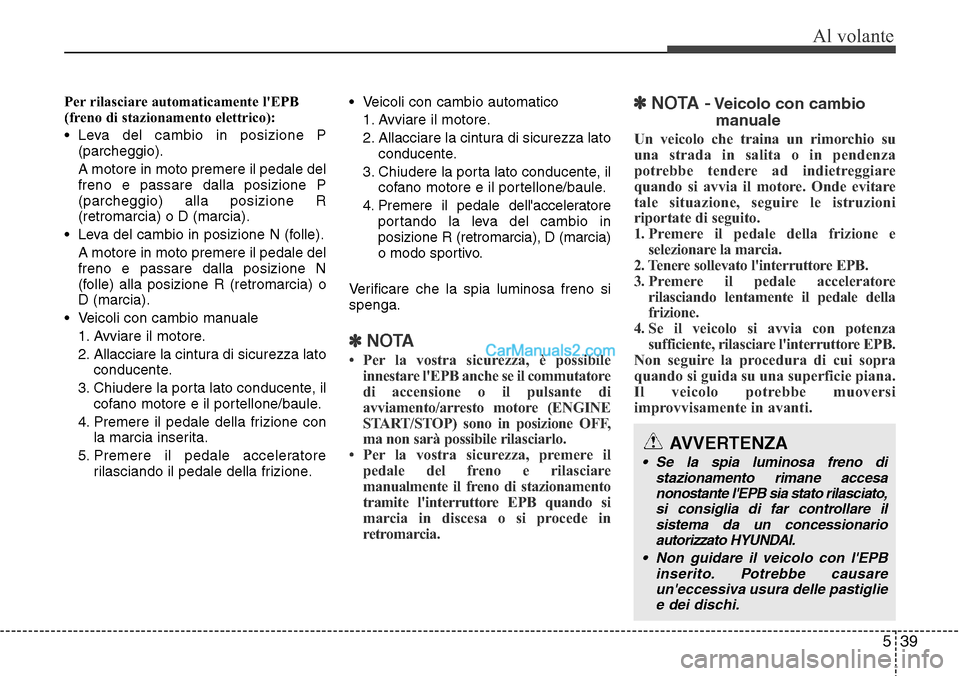

539
Al volante
Per rilasciare automaticamente l'EPB
(freno di stazionamento elettrico):
• Leva del cambio in posizione P
(parcheggio).
A motore in moto premere il pedale del
freno e passare dalla posizione P
(parcheggio) alla posizione R
(retromarcia) o D (marcia).
• Leva del cambio in posizione N (folle).
A motore in moto premere il pedale del
freno e passare dalla posizione N
(folle) alla posizione R (retromarcia) o
D (marcia).
• Veicoli con cambio manuale
1. Avviare il motore.
2. Allacciare la cintura di sicurezza lato
conducente.
3. Chiudere la porta lato conducente, il
cofano motore e il portellone/baule.
4. Premere il pedale della frizione con
la marcia inserita.
5. Premere il pedale acceleratore
rilasciando il pedale della frizione.• Veicoli con cambio automatico
1. Avviare il motore.
2. Allacciare la cintura di sicurezza lato
conducente.
3. Chiudere la porta lato conducente, il
cofano motore e il portellone/baule.
4. Premere il pedale dell'acceleratore
portando la leva del cambio in
posizione R (retromarcia), D (marcia)
o modo sportivo.
Verificare che la spia luminosa freno si
spenga.
✽NOTA
• Per la vostra sicurezza, è possibile
innestare l'EPB anche se il commutatore
di accensione o il pulsante di
avviamento/arresto motore (ENGINE
START/STOP) sono in posizione OFF,
ma non sarà possibile rilasciarlo.
• Per la vostra sicurezza, premere il
pedale del freno e rilasciare
manualmente il freno di stazionamento
tramite l'interruttore EPB quando si
marcia in discesa o si procede in
retromarcia.
✽NOTA -Veicolo con cambio
manuale
Un veicolo che traina un rimorchio su
una strada in salita o in pendenza
potrebbe tendere ad indietreggiare
quando si avvia il motore. Onde evitare
tale situazione, seguire le istruzioni
riportate di seguito.
1. Premere il pedale della frizione e
selezionare la marcia.
2. Tenere sollevato l'interruttore EPB.
3. Premere il pedale acceleratore
rilasciando lentamente il pedale della
frizione.
4. Se il veicolo si avvia con potenza
sufficiente, rilasciare l'interruttore EPB.
Non seguire la procedura di cui sopra
quando si guida su una superficie piana.
Il veicolo potrebbe muoversi
improvvisamente in avanti.
AVVERTENZA
• Se la spia luminosa freno di
stazionamento rimane accesa
nonostante l'EPB sia stato rilasciato,
si consiglia di far controllare il
sistema da un concessionario
autorizzato HYUNDAI.
• Non guidare il veicolo con l'EPB
inserito. Potrebbe causare
un'eccessiva usura delle pastiglie
e dei dischi.

Al volante

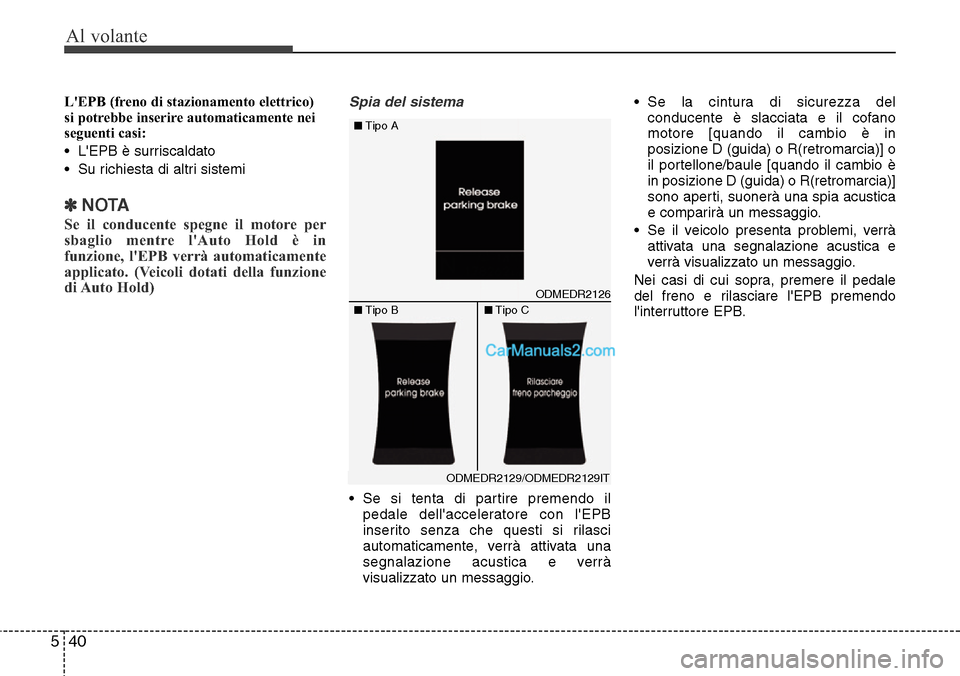

40 5
L'EPB (freno di stazionamento elettrico)
si potrebbe inserire automaticamente nei
seguenti casi:
• L'EPB è surriscaldato
• Su richiesta di altri sistemi
✽NOTA
Se il conducente spegne il motore per
sbaglio mentre l'Auto Hold è in
funzione, l'EPB verrà automaticamente
applicato. (Veicoli dotati della funzione
di Auto Hold)
Spia del sistema
• Se si tenta di partire premendo il
pedale dell'acceleratore con l'EPB
inserito senza che questi si rilasci
automaticamente, verrà attivata una
segnalazione acustica e verrà
visualizzato un messaggio.• Se la cintura di sicurezza del
conducente è slacciata e il cofano
motore [quando il cambio è in
posizione D (guida) o R(retromarcia)] o
il portellone/baule [quando il cambio è
in posizione D (guida) o R(retromarcia)]
sono aperti, suonerà una spia acustica
e comparirà un messaggio.
• Se il veicolo presenta problemi, verrà
attivata una segnalazione acustica e
verrà visualizzato un messaggio.
Nei casi di cui sopra, premere il pedale
del freno e rilasciare l'EPB premendo
l'interruttore EPB.
ODMEDR2126
■Tipo A
■Tipo B■Tipo C
ODMEDR2129/ODMEDR2129IT

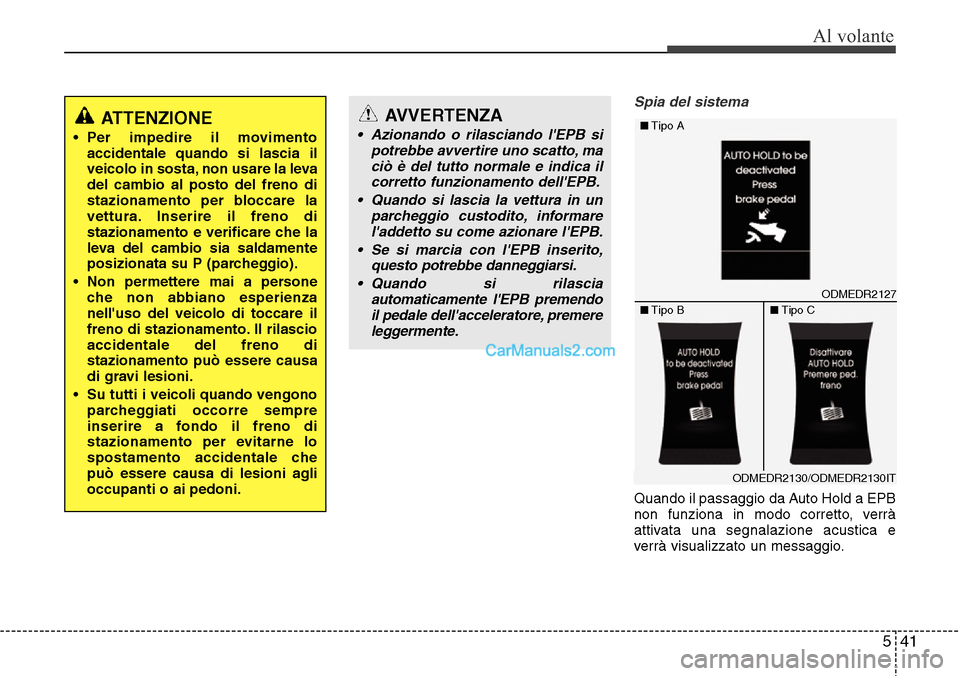

541
Al volante
Spia del sistema
Quando il passaggio da Auto Hold a EPB
non funziona in modo corretto, verrà
attivata una segnalazione acustica e
verrà visualizzato un messaggio.
ATTENZIONE
• Per impedire il movimento
accidentale quando si lascia il
veicolo in sosta, non usare la leva
del cambio al posto del freno di
stazionamento per bloccare la
vettura. Inserire il freno di
stazionamento e verificare che la
leva del cambio sia saldamente
posizionata su P (parcheggio).
• Non permettere mai a persone
che non abbiano esperienza
nell'uso del veicolo di toccare il
freno di stazionamento. Il rilascio
accidentale del freno di
stazionamento può essere causa
di gravi lesioni.
• Su tutti i veicoli quando vengono
parcheggiati occorre sempre
inserire a fondo il freno di
stazionamento per evitarne lo
spostamento accidentale che
può essere causa di lesioni agli
occupanti o ai pedoni.
ODMEDR2127
■Tipo A
■Tipo B■Tipo C
ODMEDR2130/ODMEDR2130IT
AVVERTENZA
• Azionando o rilasciando l'EPB si
potrebbe avvertire uno scatto, ma
ciò è del tutto normale e indica il
corretto funzionamento dell'EPB.
• Quando si lascia la vettura in un
parcheggio custodito, informare
l'addetto su come azionare l'EPB.
• Se si marcia con l'EPB inserito,
questo potrebbe danneggiarsi.
• Quando si rilascia
automaticamente l'EPB premendo
il pedale dell'acceleratore, premere
leggermente.

Al volante

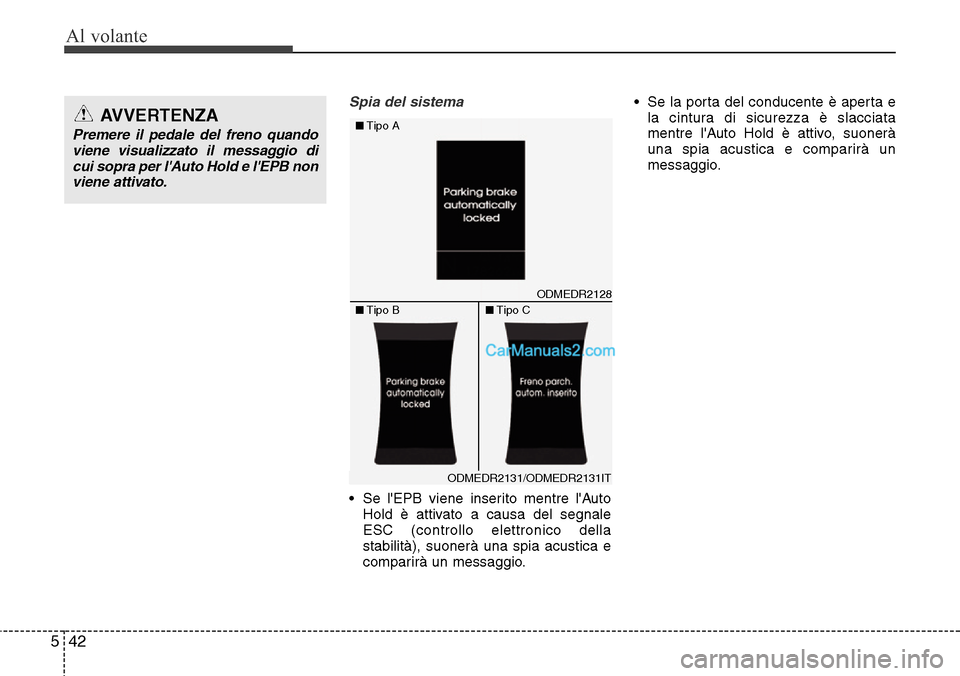

42 5
Spia del sistema
• Se l'EPB viene inserito mentre l'Auto
Hold è attivato a causa del segnale
ESC (controllo elettronico della
stabilità), suonerà una spia acustica e
comparirà un messaggio.• Se la porta del conducente è aperta e
la cintura di sicurezza è slacciata
mentre l'Auto Hold è attivo, suonerà
una spia acustica e comparirà un
messaggio.
ODMEDR2128
■Tipo A
■Tipo B■Tipo C
ODMEDR2131/ODMEDR2131IT
AVVERTENZA
Premere il pedale del freno quando
viene visualizzato il messaggio di
cui sopra per l'Auto Hold e l'EPB non
viene attivato.

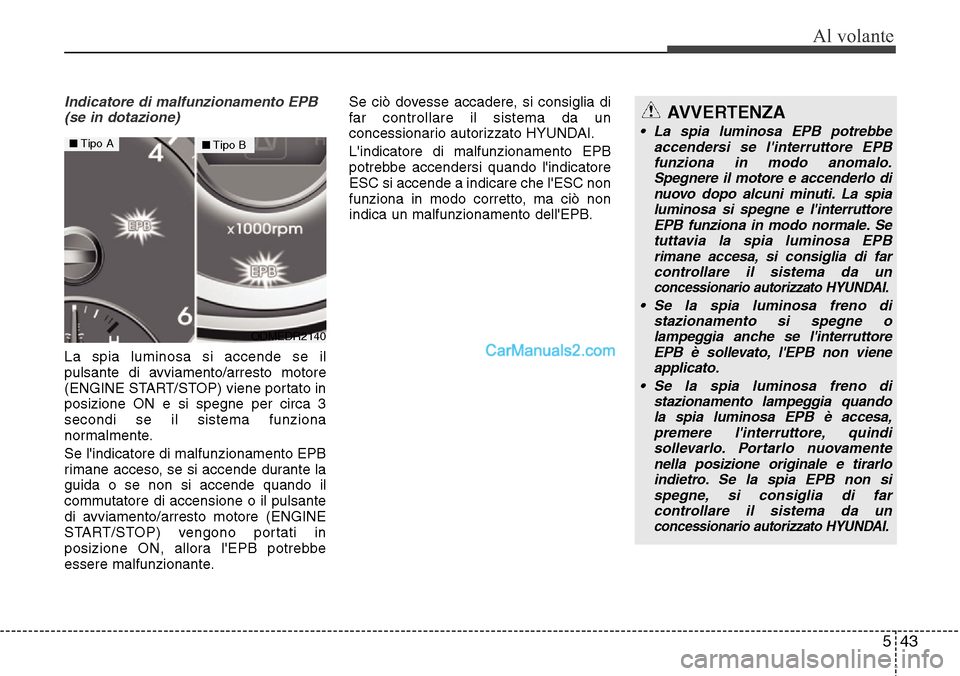

543
Al volante
Indicatore di malfunzionamento EPB
(se in dotazione)
La spia luminosa si accende se il
pulsante di avviamento/arresto motore
(ENGINE START/STOP) viene portato in
posizione ON e si spegne per circa 3
secondi se il sistema funziona
normalmente.
Se l'indicatore di malfunzionamento EPB
rimane acceso, se si accende durante la
guida o se non si accende quando il
commutatore di accensione o il pulsante
di avviamento/arresto motore (ENGINE
START/STOP) vengono portati in
posizione ON, allora l'EPB potrebbe
essere malfunzionante.Se ciò dovesse accadere, si consiglia di
far controllare il sistema da un
concessionario autorizzato HYUNDAI.
L'indicatore di malfunzionamento EPB
potrebbe accendersi quando l'indicatore
ESC si accende a indicare che l'ESC non
funziona in modo corretto, ma ciò non
indica un malfunzionamento dell'EPB.
AVVERTENZA
• La spia luminosa EPB potrebbe
accendersi se l'interruttore EPB
funziona in modo anomalo.
Spegnere il motore e accenderlo di
nuovo dopo alcuni minuti. La spia
luminosa si spegne e l'interruttore
EPB funziona in modo normale. Se
tuttavia la spia luminosa EPB
rimane accesa, si consiglia di far
controllare il sistema da un
concessionario autorizzato HYUNDAI.
• Se la spia luminosa freno di
stazionamento si spegne o
lampeggia anche se l'interruttore
EPB è sollevato, l'EPB non viene
applicato.
• Se la spia luminosa freno di
stazionamento lampeggia quando
la spia luminosa EPB è accesa,
premere l'interruttore, quindi
sollevarlo. Portarlo nuovamente
nella posizione originale e tirarlo
indietro. Se la spia EPB non si
spegne, si consiglia di far
controllare il sistema da un
concessionario autorizzato HYUNDAI.
ODMEDR2140
■Tipo A■Tipo B

Al volante

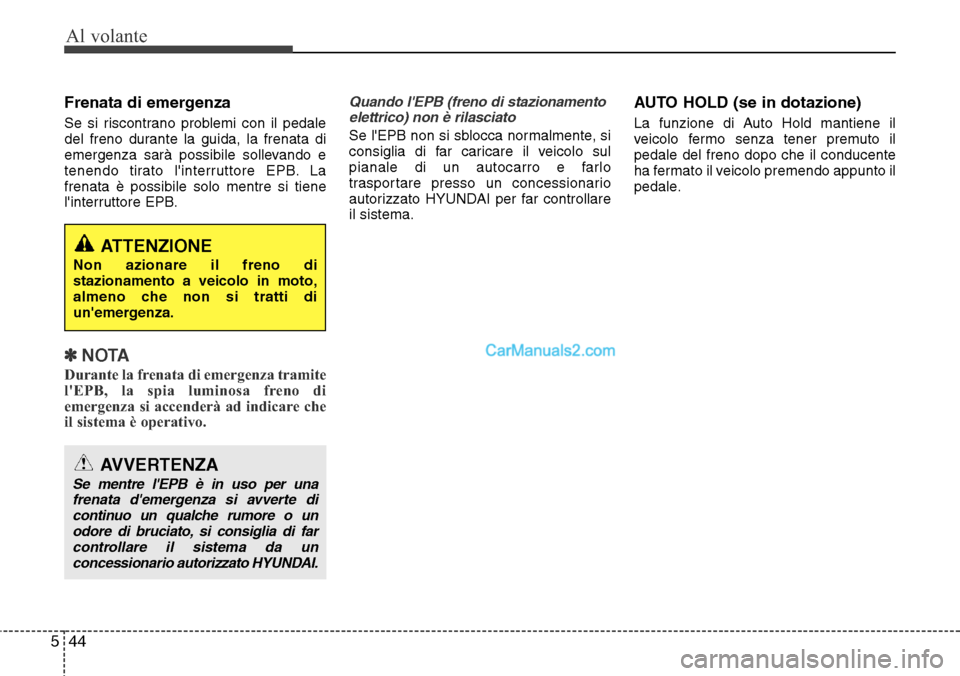

44 5
Frenata di emergenza
Se si riscontrano problemi con il pedale
del freno durante la guida, la frenata di
emergenza sarà possibile sollevando e
tenendo tirato l'interruttore EPB. La
frenata è possibile solo mentre si tiene
l'interruttore EPB.
✽NOTA
Durante la frenata di emergenza tramite
l'EPB, la spia luminosa freno di
emergenza si accenderà ad indicare che
il sistema è operativo.
Quando l'EPB (freno di stazionamento
elettrico) non è rilasciato
Se l'EPB non si sblocca normalmente, si
consiglia di far caricare il veicolo sul
pianale di un autocarro e farlo
trasportare presso un concessionario
autorizzato HYUNDAI per far controllare
il sistema.
AUTO HOLD (se in dotazione)
La funzione di Auto Hold mantiene il
veicolo fermo senza tener premuto il
pedale del freno dopo che il conducente
ha fermato il veicolo premendo appunto il
pedale.
AVVERTENZA
Se mentre l'EPB è in uso per una
frenata d'emergenza si avverte di
continuo un qualche rumore o un
odore di bruciato, si consiglia di far
controllare il sistema da un
concessionario autorizzato HYUNDAI.
ATTENZIONE
Non azionare il freno di
stazionamento a veicolo in moto,
almeno che non si tratti di
un'emergenza.
