2016 Hyundai Santa Fe Manuale del proprietario (in Italian)

Dotazioni della vostra vettura

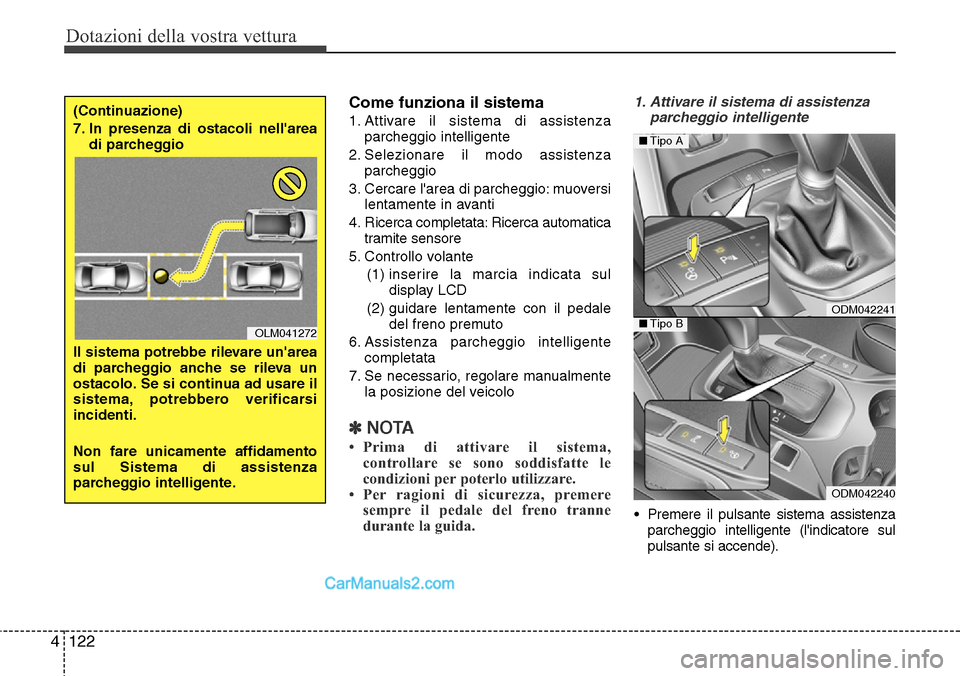

122 4
Come funziona il sistema
1. Attivare il sistema di assistenza
parcheggio intelligente
2. Selezionare il modo assistenza
parcheggio
3. Cercare l'area di parcheggio: muoversi
lentamente in avanti
4. Ricerca completata: Ricerca automatica
tramite sensore
5. Controllo volante
(1) inserire la marcia indicata sul
display LCD
(2) guidare lentamente con il pedale
del freno premuto
6. Assistenza parcheggio intelligente
completata
7. Se necessario, regolare manualmente
la posizione del veicolo
✽NOTA
• Prima di attivare il sistema,
controllare se sono soddisfatte le
condizioni per poterlo utilizzare.
• Per ragioni di sicurezza, premere
sempre il pedale del freno tranne
durante la guida.
1. Attivare il sistema di assistenza
parcheggio intelligente
• Premere il pulsante sistema assistenza
parcheggio intelligente (l'indicatore sul
pulsante si accende).
(Continuazione)
7. In presenza di ostacoli nell'area
di parcheggio
Il sistema potrebbe rilevare un'area
di parcheggio anche se rileva un
ostacolo. Se si continua ad usare il
sistema, potrebbero verificarsi
incidenti.
Non fare unicamente affidamento
sul Sistema di assistenza
parcheggio intelligente.
OLM041272
ODM042241
ODM042240
■Tipo A
■Tipo B

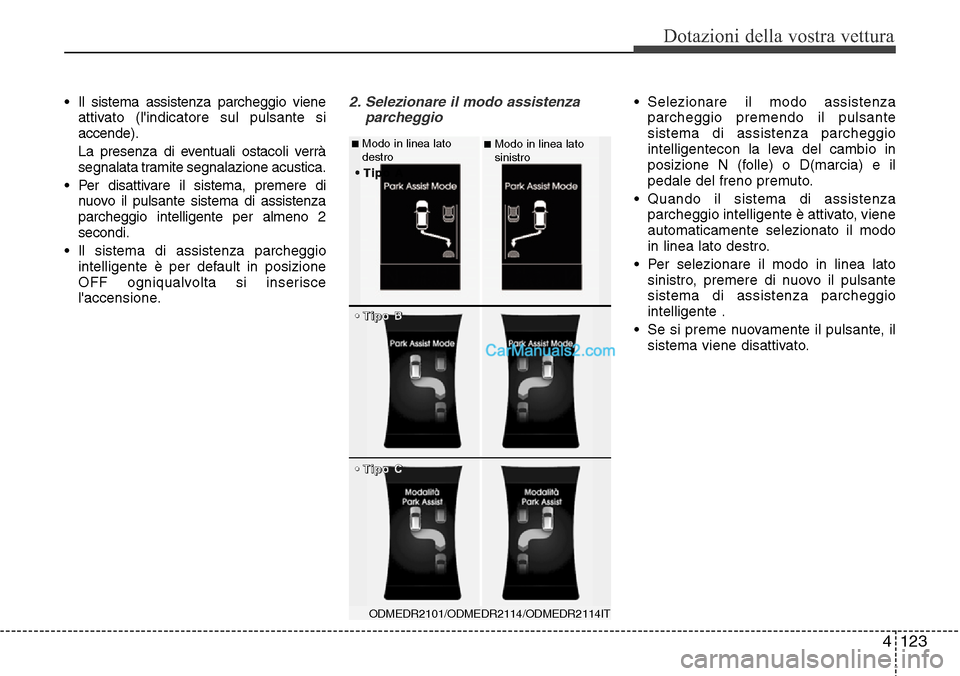

4 123
Dotazioni della vostra vettura
• Il sistema assistenza parcheggio viene
attivato (l'indicatore sul pulsante si
accende).
La presenza di eventuali ostacoli verrà
segnalata tramite segnalazione acustica.
• Per disattivare il sistema, premere di
nuovo il pulsante sistema di assistenza
parcheggio intelligente per almeno 2
secondi.
• Il sistema di assistenza parcheggio
intelligente è per default in posizione
OFF ogniqualvolta si inserisce
l'accensione.2. Selezionare il modo assistenza
parcheggio• Selezionare il modo assistenza
parcheggio premendo il pulsante
sistema di assistenza parcheggio
intelligentecon la leva del cambio in
posizione N (folle) o D(marcia) e il
pedale del freno premuto.
• Quando il sistema di assistenza
parcheggio intelligente è attivato, viene
automaticamente selezionato il modo
in linea lato destro.
• Per selezionare il modo in linea lato
sinistro, premere di nuovo il pulsante
sistema di assistenza parcheggio
intelligente .
• Se si preme nuovamente il pulsante, il
sistema viene disattivato.
ODMEDR2101/ODMEDR2114/ODMEDR2114IT
■Modo in linea lato
destro
• •

T T
i i
p p
o o

A A
• •

T T
i i
p p
o o

B B
• •

T T
i i
p p
o o

C C
■Modo in linea lato
sinistro

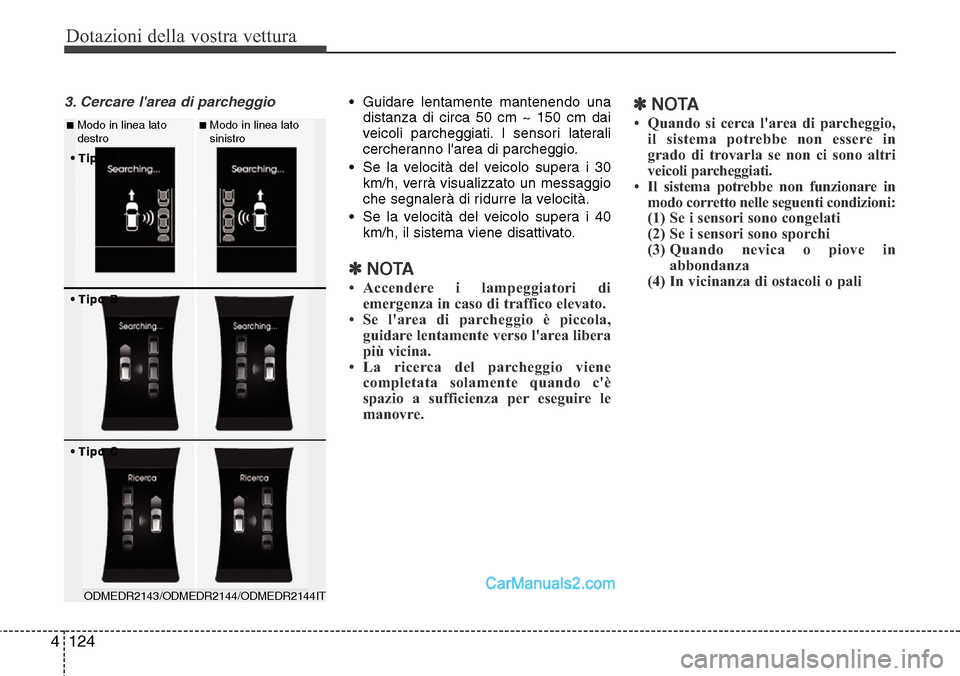

Dotazioni della vostra vettura
124 4
3. Cercare l'area di parcheggio• Guidare lentamente mantenendo una
distanza di circa 50 cm ~ 150 cm dai
veicoli parcheggiati. I sensori laterali
cercheranno l'area di parcheggio.
• Se la velocità del veicolo supera i 30
km/h, verrà visualizzato un messaggio
che segnalerà di ridurre la velocità.
• Se la velocità del veicolo supera i 40
km/h, il sistema viene disattivato.
✽NOTA
• Accendere i lampeggiatori di
emergenza in caso di traffico elevato.
• Se l'area di parcheggio è piccola,
guidare lentamente verso l'area libera
più vicina.
• La ricerca del parcheggio viene
completata solamente quando c'è
spazio a sufficienza per eseguire le
manovre.
✽NOTA
• Quando si cerca l'area di parcheggio,
il sistema potrebbe non essere in
grado di trovarla se non ci sono altri
veicoli parcheggiati.
• Il sistema potrebbe non funzionare in
modo corretto nelle seguenti condizioni:
(1) Se i sensori sono congelati
(2) Se i sensori sono sporchi
(3) Quando nevica o piove in
abbondanza
(4) In vicinanza di ostacoli o pali
ODMEDR2143/ODMEDR2144/ODMEDR2144IT
■Modo in linea lato
destro■Modo in linea lato
sinistro
• •

T T
i i
p p
o o

A A
• •

T T
i i
p p
o o

B B
• •

T T
i i
p p
o o

C C

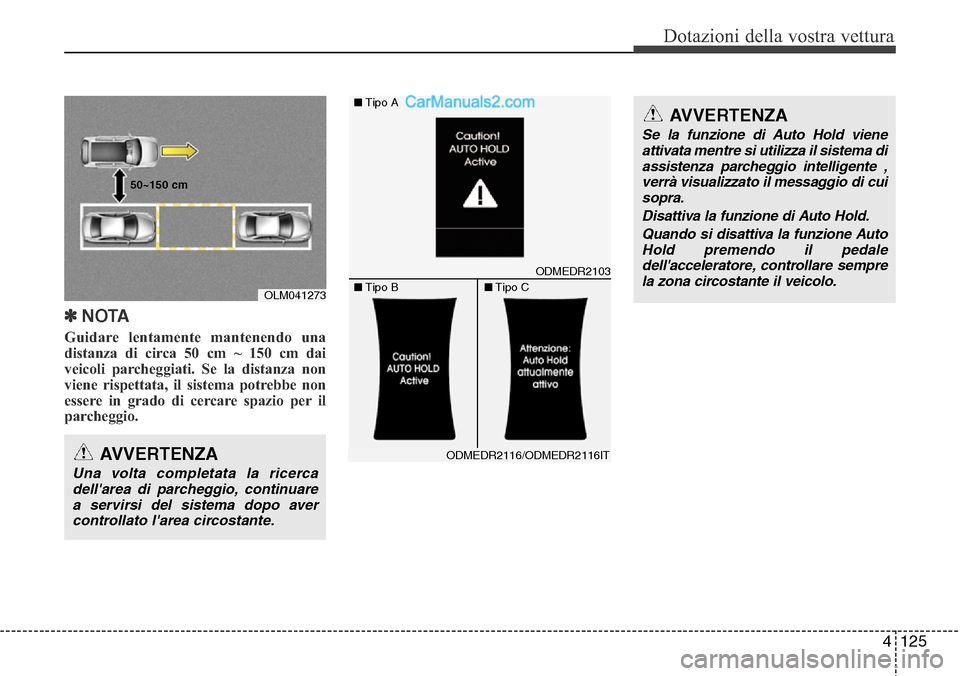

4 125
Dotazioni della vostra vettura
✽NOTA
Guidare lentamente mantenendo una
distanza di circa 50 cm ~ 150 cm dai
veicoli parcheggiati. Se la distanza non
viene rispettata, il sistema potrebbe non
essere in grado di cercare spazio per il
parcheggio.
AVVERTENZA
Una volta completata la ricerca
dell'area di parcheggio, continuare
a servirsi del sistema dopo aver
controllato l'area circostante.
AVVERTENZA
Se la funzione di Auto Hold viene
attivata mentre si utilizza il sistema di
assistenza parcheggio intelligente ,
verrà visualizzato il messaggio di cui
sopra.
Disattiva la funzione di Auto Hold.
Quando si disattiva la funzione Auto
Hold premendo il pedale
dell'acceleratore, controllare sempre
la zona circostante il veicolo.
OLM041273 50~150 cm
ODMEDR2103
■Tipo A
■Tipo B■Tipo C
ODMEDR2116/ODMEDR2116IT

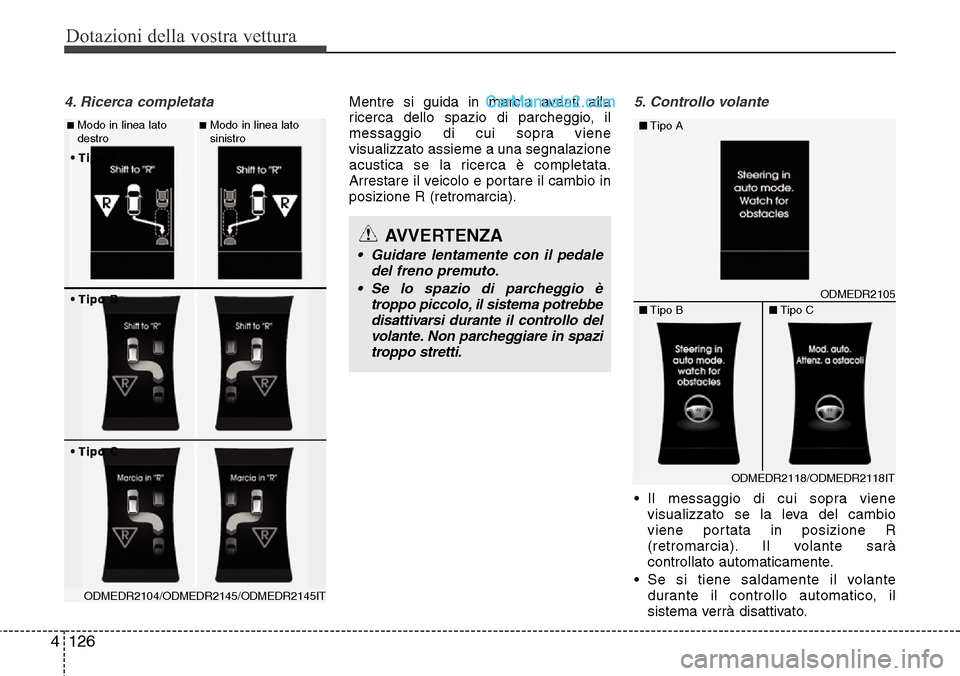

Dotazioni della vostra vettura
126 4
4. Ricerca completata Mentre si guida in marcia avanti alla
ricerca dello spazio di parcheggio, il
messaggio di cui sopra viene
visualizzato assieme a una segnalazione
acustica se la ricerca è completata.
Arrestare il veicolo e portare il cambio in
posizione R (retromarcia).5. Controllo volante
• Il messaggio di cui sopra viene
visualizzato se la leva del cambio
viene portata in posizione R
(retromarcia). Il volante sarà
controllato automaticamente.
• Se si tiene saldamente il volante
durante il controllo automatico, il
sistema verrà disattivato.
AVVERTENZA
• Guidare lentamente con il pedale
del freno premuto.
• Se lo spazio di parcheggio è
troppo piccolo, il sistema potrebbe
disattivarsi durante il controllo del
volante. Non parcheggiare in spazi
troppo stretti.
ODMEDR2104/ODMEDR2145/ODMEDR2145IT
■Modo in linea lato
destro■Modo in linea lato
sinistro
ODMEDR2105
■Tipo A
■Tipo B■Tipo C
ODMEDR2118/ODMEDR2118IT
• •

T T
i i
p p
o o

A A
• •

T T
i i
p p
o o

B B
• •

T T
i i
p p
o o

C C

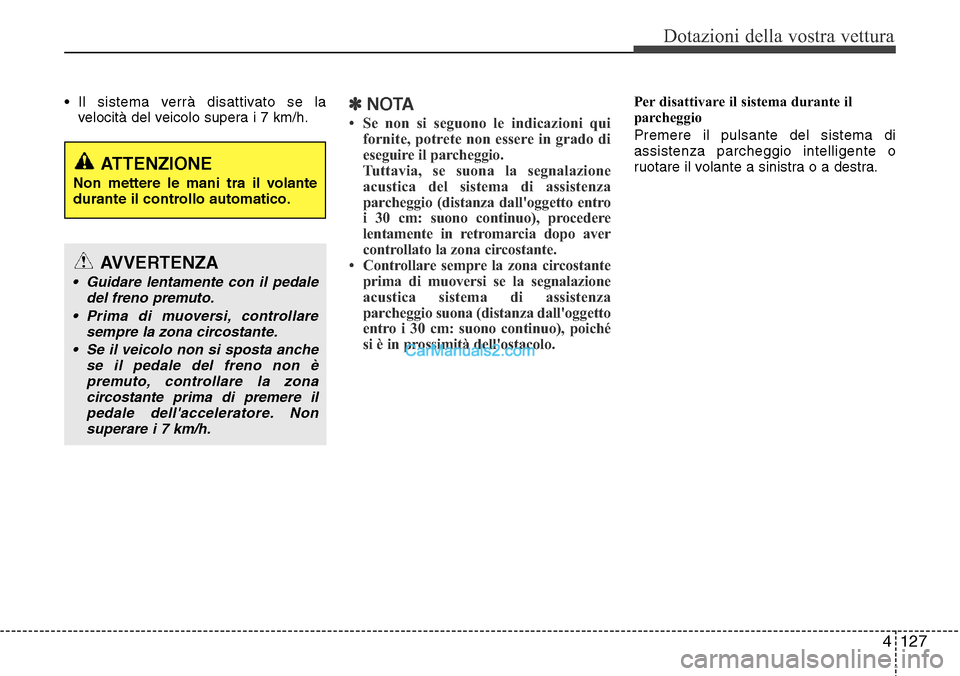

4 127
Dotazioni della vostra vettura
• Il sistema verrà disattivato se la
velocità del veicolo supera i 7 km/h.✽NOTA
• Se non si seguono le indicazioni qui
fornite, potrete non essere in grado di
eseguire il parcheggio.
Tuttavia, se suona la segnalazione
acustica del sistema di assistenza
parcheggio (distanza dall'oggetto entro
i 30 cm: suono continuo), procedere
lentamente in retromarcia dopo aver
controllato la zona circostante.
• Controllare sempre la zona circostante
prima di muoversi se la segnalazione
acustica sistema di assistenza
parcheggio suona (distanza dall'oggetto
entro i 30 cm: suono continuo), poiché
si è in prossimità dell'ostacolo.
Per disattivare il sistema durante il
parcheggio
Premere il pulsante del sistema di
assistenza parcheggio intelligente o
ruotare il volante a sinistra o a destra.
AVVERTENZA
• Guidare lentamente con il pedale
del freno premuto.
• Prima di muoversi, controllare
sempre la zona circostante.
• Se il veicolo non si sposta anche
se il pedale del freno non è
premuto, controllare la zona
circostante prima di premere il
pedale dell'acceleratore. Non
superare i 7 km/h.
ATTENZIONE
Non mettere le mani tra il volante
durante il controllo automatico.

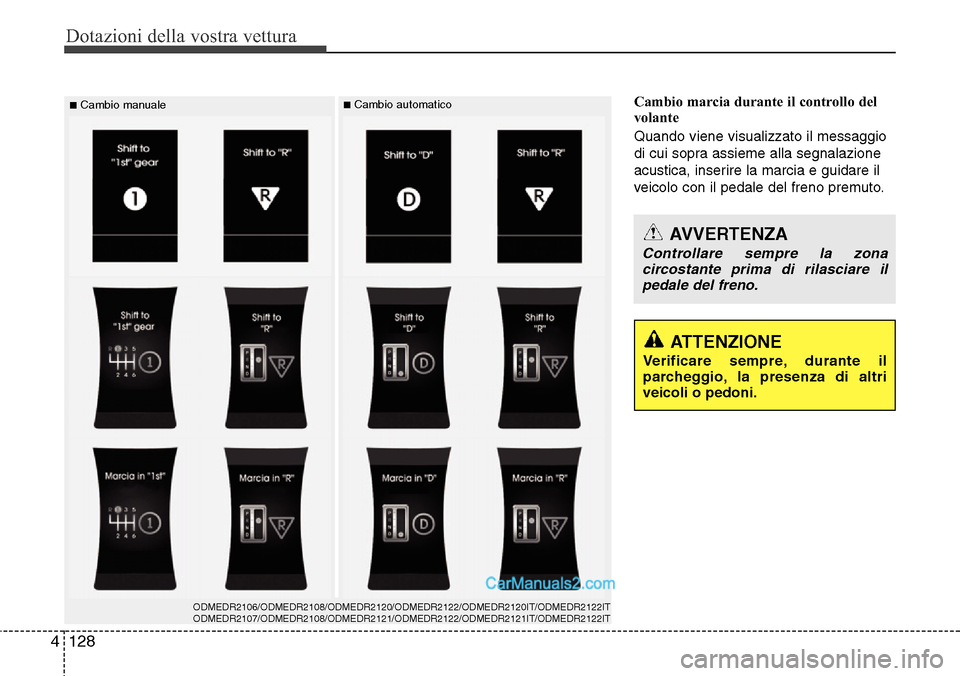

Dotazioni della vostra vettura
128 4
Cambio marcia durante il controllo del
volante
Quando viene visualizzato il messaggio
di cui sopra assieme alla segnalazione
acustica, inserire la marcia e guidare il
veicolo con il pedale del freno premuto.
ATTENZIONE
Verificare sempre, durante il
parcheggio, la presenza di altri
veicoli o pedoni.
AVVERTENZA
Controllare sempre la zona
circostante prima di rilasciare il
pedale del freno.
■Cambio manuale■Cambio automatico
ODMEDR2106/ODMEDR2108/ODMEDR2120/ODMEDR2122/ODMEDR2120IT/ODMEDR2122IT
ODMEDR2107/ODMEDR2108/ODMEDR2121/ODMEDR2122/ODMEDR2121IT/ODMEDR2122IT

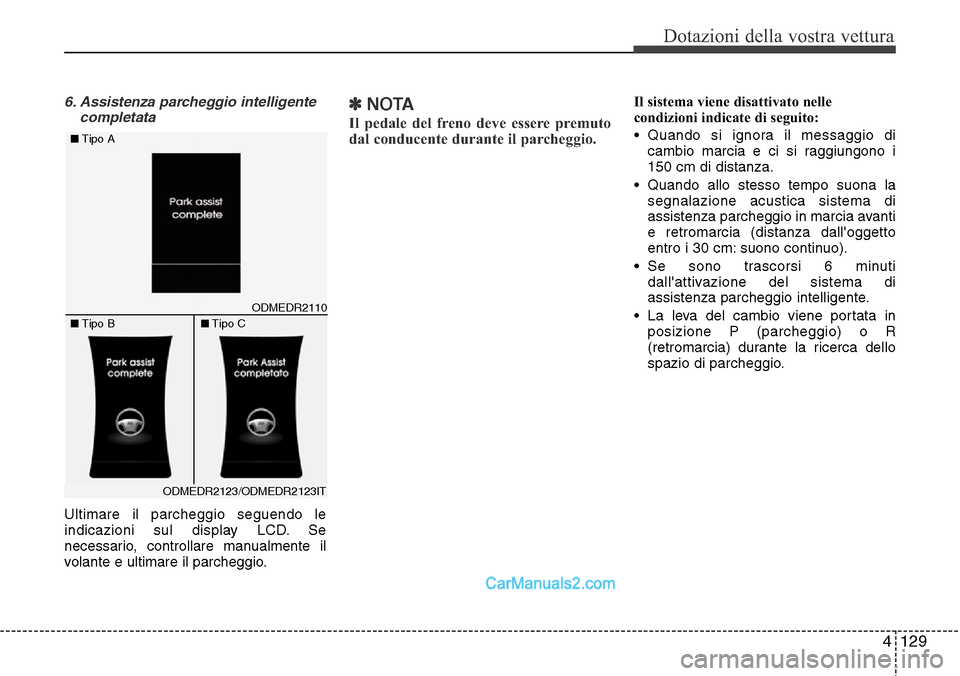

4 129
Dotazioni della vostra vettura
6. Assistenza parcheggio intelligente
completata
Ultimare il parcheggio seguendo le
indicazioni sul display LCD. Se
necessario, controllare manualmente il
volante e ultimare il parcheggio.
✽NOTA
Il pedale del freno deve essere premuto
dal conducente durante il parcheggio.
Il sistema viene disattivato nelle
condizioni indicate di seguito:
• Quando si ignora il messaggio di
cambio marcia e ci si raggiungono i
150 cm di distanza.
• Quando allo stesso tempo suona la
segnalazione acustica sistema di
assistenza parcheggio in marcia avanti
e retromarcia (distanza dall'oggetto
entro i 30 cm: suono continuo).
• Se sono trascorsi 6 minuti
dall'attivazione del sistema di
assistenza parcheggio intelligente.
• La leva del cambio viene portata in
posizione P (parcheggio) o R
(retromarcia) durante la ricerca dello
spazio di parcheggio.
ODMEDR2110
■Tipo A
■Tipo B■Tipo C
ODMEDR2123/ODMEDR2123IT
