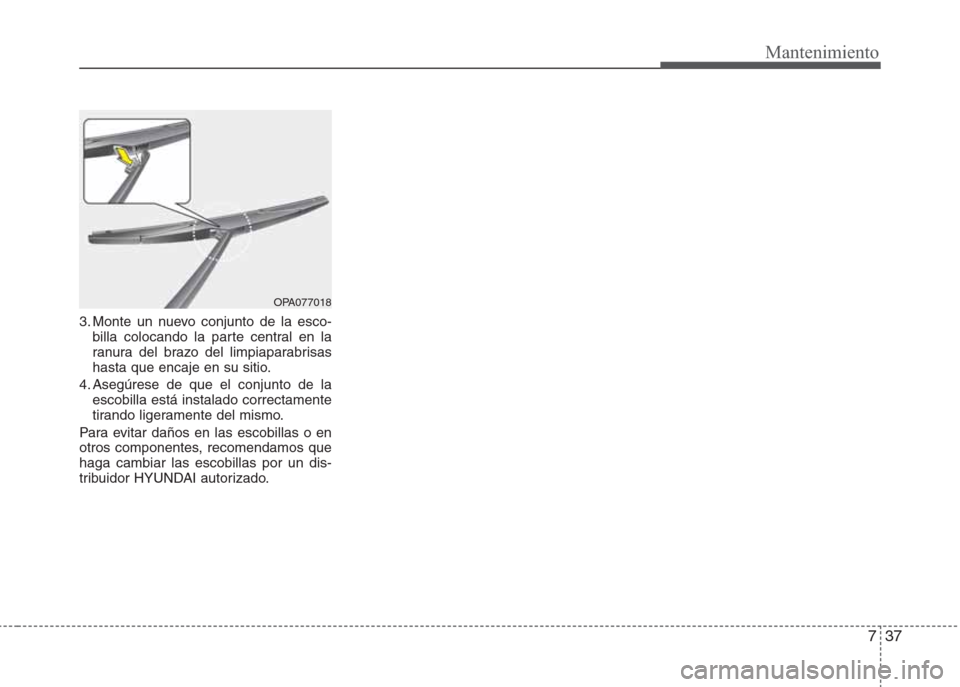

Page 289 of 356
737
Mantenimiento
3. Monte un nuevo conjunto de la esco-
billa colocando la parte central en la
ranura del brazo del limpiaparabrisas
hasta que encaje en su sitio.
4. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos que
haga cambiar las escobillas por un dis-
tribuidor HYUNDAI autorizado.
OPA077018
Page 290 of 356

Mantenimiento
38 7
BATERÍA
Para un mejor mantenimiento de la
batería
• Mantenga la batería bien montada.
• Mantenga la parte superior de la
batería limpia y seca.
• Mantenga los terminales y las conex-
iones limpias, apretadas y cubiertas
con vaselina o con grasa para los ter-
minales.
• Enjuague cualquier pérdida de elec-
trolitos de la batería con una solución
de bicarbonato sódico y agua.
• Si no va a utilizar el vehículo durante
un largo periodo de tiempo,
desconecte los cables de la batería.
OBA073009
ADVERTENCIA
Para evitar LESIONES GRAVES o la
MUERTE tanto de usted como de per-
sonas que se encuentren cerca, siga
siempre estas precauciones al traba-
jar cerca de la batería o manejar la
misma:
Lea detenidamente y sig
a las
siguientes instrucciones al
manejar la batería.
Lleve protección para los ojos
prevista para proteg
er contra
salpicaduras de ácido.
Mantenga llamas, chispas y
objetos de fumar alejados de
la batería.
El hi
drógeno, un gas alta-
mente combustible, está
siempre presente en las célu-
las de la baterías y puede
ex
plotar si se enciende.
Mantenga las baterías lejos
del alcance de los niños.
(Continúa)
(Continúa)
Las baterías contienen ácido
sulfúrico, el cual es altamente
corrosivo. Impida que el ácido
en
tre en contacto con los ojos,
la piel y la ropa.
Si le entra ácido en los ojos,
enjuáguelos con agua lim
pia durante al
menos unos 15 minutos y solicite ayuda
médica lo antes posible. Si el ácido
entra en cont
acto con la piel, lave minu-
ciosamente la zona afectada. Si siente
dolor o una sensación de quemazón,
s
olicite ayuda médica lo antes posible.
•Al elevar una batería dentro de una
caja de plástico, una presi
ón excesiva
en la caja puede provocar fugas de
ácido de la batería. Elévela con un
soporte de batería o
con las manos en
las esquinas opuestas.
•No intente arrancar el vehículo con pin-
zas de puente si la ba
tería está helada.
•NUNCA intente recargar la batería
cuando los cables de la batería del
vehículo estén
conectados a la misma.
•El sistema de encendido eléctrico fun-
ciona con alta tensión. No toque dichos
componentes con el motor en marcha o
cuando el interruptor de encendido esté
en ON.
Page 291 of 356

739
Mantenimiento
✽ ATENCIÓN
Deshacerse inadecuadamente
de una batería puede ser perju-
dicial para el medio ambiente y
para la salud. Deseche la
batería según las disposiciones o
regulaciones locales vigentes.
❈La etiqueta de la batería del vehículo podría
diferir de la imagen
Etiqueta de capacidad de la batería
1. CMF65L-BCI : Nombre del modelo de
batería de HYUNDAI
2. 12V : Voltaje nominal
3. 60Ah(20HR) : Capacidad nominal
(en amperios/horas)
4. 92RC : Capacidad de reserva nominal
(en min.)
5. 550CCA : Corriente de la prueba en
frío
(en amperios según SAE)
6. 440A : Corriente de la prueba en frío
(in amperes by EN)
Recarga de la batería
Su vehículo tiene una batería que no
necesita mantenimiento con base de cal-
cio.
• Si la batería se descarga en poco tiem-
po (porque se han dejado por ejemplo
los faros y las luces interiores encendi-
das mientras el vehículo estaba apa-
gado), recárguela lentamente (con un
cargador) durante 10 horas.
• Si la batería se descarga gradual-
mente debido a altas cargas eléctricas
mientras está utilizando el vehículo,
recargue la batería a 20-30 A durante
dos horas.
OJD072039 ■Ejemplo
PRECAUCIÓN
Para evitar daños en el vehículo:
•Use solo un suministro eléctrico de
12V (batería o sistema de puente
)
para arrancar el vehículo con pinzas
de puente.
•No intente arrancar el vehículo
empujándolo.
Page 292 of 356

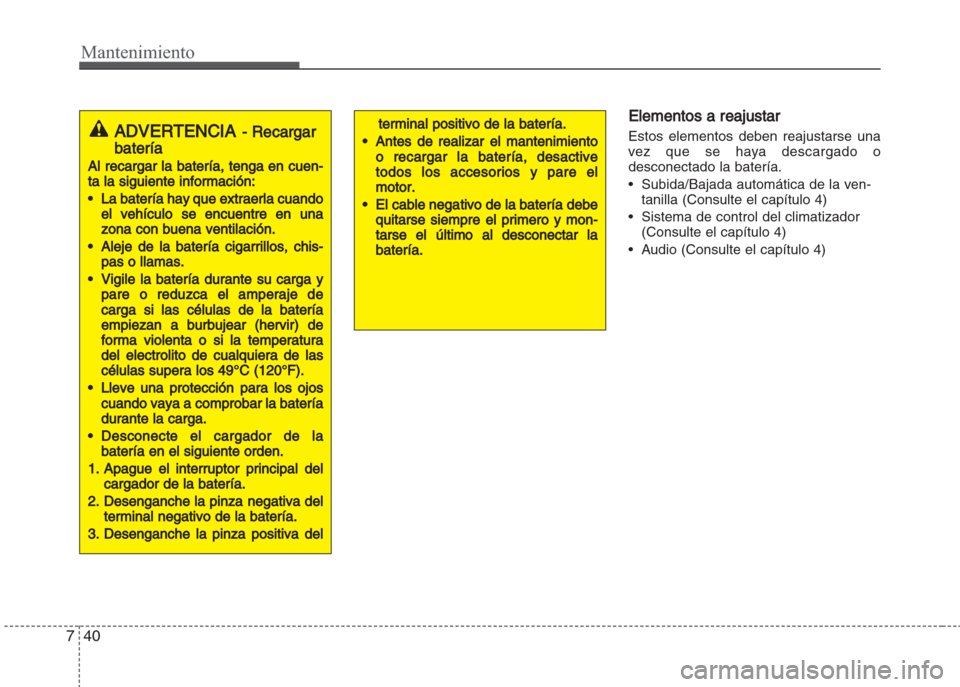

Mantenimiento
40 7
Elementos a reajustar
Estos elementos deben reajustarse una
vez que se haya descargado o
desconectado la batería.
• Subida/Bajada automática de la ven-
tanilla (Consulte el capítulo 4)
• Sistema de control del climatizador
(Consulte el capítulo 4)
• Audio (Consulte el capítulo 4)terminal positivo de la batería.
•Antes de realizar el mantenimiento
o recargar la batería, desactive
to
dos los accesorios y pare el
motor.
•El cable negativo de la batería debe
quitarse siempre el primero y
mon-
tarse el último al desconectar la
batería.
ADVERTENCIA- Recargar
batería
Al recargar la batería, tenga en cuen-
ta la siguiente información:
•La batería hay que extraerla cuand
o
el vehículo se encuentre en una
zona con buena ventilación.
•Aleje de la batería cigarrillos, chis-
pas
o llamas.
•Vigile la batería durante su carga y
pare o reduzca el amperaje de
carga si las células de l
a batería
empiezan a burbujear (hervir) de
forma violenta o si la temperatura
del electrolito de cualqui
era de las
células supera los 49°C (120°F).
•Lleve una protección para los ojos
cuando vaya a comprobar
la batería
durante la carga.
•Desconecte el cargador de la
batería en el siguiente orden.
1. Apague el in
terruptor principal del
cargador de la batería.
2. Desenganche la pinza negativa del
terminal negativo d
e la batería.
3. Desenganche la pinza positiva del
Page 293 of 356

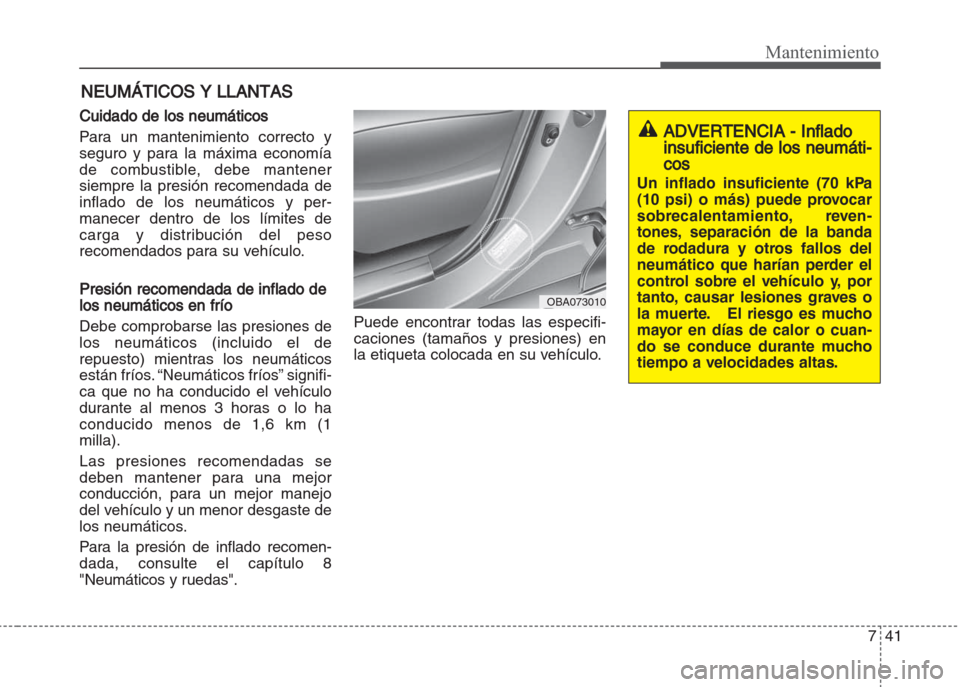

741
Mantenimiento
NEUMÁTICOS Y LLANTAS
Cuidado de los neumáticos
Para un mantenimiento correcto y
seguro y para la máxima economía
de combustible, debe mantener
siempre la presión recomendada de
inflado de los neumáticos y per-
manecer dentro de los límites de
carga y distribución del peso
recomendados para su vehículo.
Presión recomendada de inflado de
los neumáticos en frío
Debe comprobarse las presiones de
los neumáticos (incluido el de
repuesto) mientras los neumáticos
están fríos. “Neumáticos fríos” signifi-
ca que no ha conducido el vehículo
durante al menos 3 horas o lo ha
conducido menos de 1,6 km (1
milla).
Las presiones recomendadas se
deben mantener para una mejor
conducción, para un mejor manejo
del vehículo y un menor desgaste de
los neumáticos.
Para la presión de inflado recomen-
dada, consulte el capítulo 8
"Neumáticos y ruedas".Puede encontrar todas las especifi-
caciones (tamaños y presiones) en
la etiqueta colocada en su vehículo.
ADVERTENCIA - Inflado
insuficiente de los neumáti-
cos
Un inflado insuficiente (70 kPa
(10 psi) o más) puede provocar
sobrecalentamiento, reven-
tones, separación de la banda
de rodadura y otros fallos del
neumático que harían perder el
control sobre el vehículo y, por
tanto, causar lesiones graves o
la muerte. El riesgo es mucho
mayor en días de calor o cuan-
do se conduce durante mucho
tiempo a velocidades altas.
OBA073010
Page 294 of 356

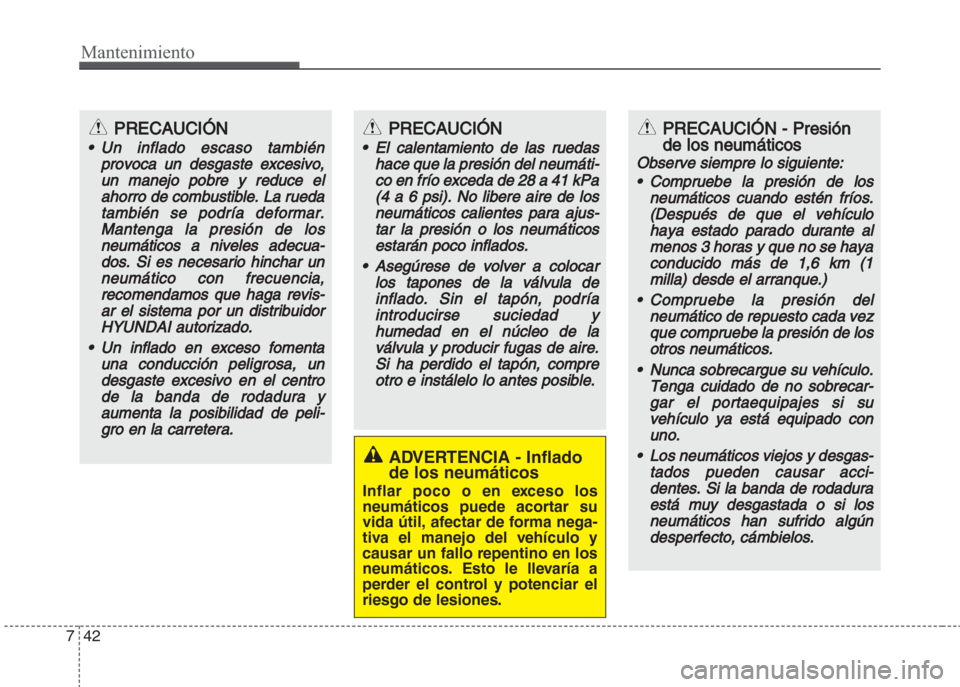

Mantenimiento
42 7
ADVERTENCIA - Inflado
de los neumáticos
Inflar poco o en exceso los
neumáticos puede acortar su
vida útil, afectar de forma nega-
tiva el manejo del vehículo y
causar un fallo repentino en los
neumáticos. Esto le llevaría a
perder el control y potenciar el
riesgo de lesiones.
PRECAUCIÓN - Presión
de los neumáticos
Observe siempre lo siguiente:
•Compruebe la presión de los
neumáticos cuando estén fríos.
(Después de qu
e el vehículo
haya estado parado durante al
menos 3 horas y que no se haya
conducido más de 1,6 km (1
mil
la) desde el arranque.)
•Compruebe la presión del
neumático de repuesto cada vez
que compruebe la presió
n de los
otros neumáticos.
•Nunca sobrecargue su vehículo.
Tenga cuidado de no sobrecar-
gar el portaequi
pajes si su
vehículo ya está equipado con
uno.
•Los neumáticos viejos y desgas-
tados pueden causar acci-
dentes. Si la banda de rodadura
está muy desgastada o si los
neumáticos han sufrido algún
desperfecto, c
ámbielos.
PRECAUCIÓN
•Un inflado escaso también
provoca un desgaste excesivo,
un manejo pobre y reduce el
ahorro de combustib
le. La rueda
también se podría deformar.
Mantenga la presión de los
neumáticos a niveles adecua-
dos. Si
es necesario hinchar un
neumático con frecuencia,
recomendamos que haga revis-
ar el sistema por un dist
ribuidor
HYUNDAI autorizado.
•Un inflado en exceso fomenta
una conducción peligrosa, un
desgaste excesivo
en el centro
de la banda de rodadura y
aumenta la posibilidad de peli-
gro en la carretera.
PRECAUCIÓN
•El calentamiento de las ruedas
hace que la presión del neumáti-
co en frío exceda de 28 a 41 kPa
(4 a 6
psi). No libere aire de los
neumáticos calientes para ajus-
tar la presión o los neumáticos
estarán poc
o inflados.
•Asegúrese de volver a colocar
los tapones de la válvula de
inflado. Sin el tapón, podría
int
roducirse suciedad y
humedad en el núcleo de la
válvula y producir fugas de aire.
Si ha perdido el tapón
, compre
otro e instálelo lo antes posible.
Page 295 of 356

743
Mantenimiento
Comprobación de la presión de
inflado de los neumáticos
Compruebe sus neumáticos por lo
menos una vez al mes.
Compruebe la presión del neumático
de la rueda de repuesto.
¿Cómo comprobar?
Utilice un indicador de buena calidad
para comprobar la presión de los
neumáticos. No puede saber si sus
neumáticos está correctamente
inflados sólo mirándolos. Los
neumáticos radiales pueden parecer
que están correctamente inflados
cuando están desinflados.
Compruebe la presión de los
neumáticos cuando estén fríos. -
"Frío" significa que el vehículo ha
estado parado durante al menos 3
horas y que no se ha conducido más
de 1,6 km (1 milla).Desmonte el tapón de la válvula del
vástago de la válvula del neumático.
Presione el indicador firmemente en
la válvula para obtener la medición
de la presión. Si la presión de inflado
del neumático frío coincide con la
presión recomendada para el
neumático y en la etiqueta de infor-
mación de la carga, no son necesar-
ios más ajustes. Si la presión es
baja, añada aire hasta que se
alcance la cantidad recomendada.
Si llena en exceso el neumático,
suelte el aire pulsando el vástago
metálico en el centro de la válvula
del neumático. Vuelva a comprobar
la presión del neumático con el indi-
cador del neumático. Asegúrese de
volver a colocar la tapa de la válvula
en el vástago de la válvula. Esta
ayuda evita fugas al impedir la entra-
da de suciedad y humedad.
ADVERTENCIA
• Revise sus neumáticos de forma
frecuente para un inflado correc-
to, a su vez compruebe el des-
gaste y los dańos. Utilice siempre
un indicador de presión de
neumáticos.
• Los neumáticos con demasiado o
poco desgaste desigual pueden
causar una mal manejo, la pérdi-
da de control del vehículo y un
fallo repentino del neumático, lo
que puede provocar accidentes,
lesiones e incluso la muerte. La
presión de los neumáticos en frío
recomendada para su vehículo se
encuentra en este manual y en la
etiqueta del neumático ubicada
en la columna central en el lado
del conductor.
• Los neumáticos desgastados
pueden causar accidentes.
Cambie los neumáticos que
están gastados, desgastados de
forma desigual o dańados.
• Recuerde que debe comprobar la
presión de la rueda de repuesto.
HYUNDAI recomienda que com-
pruebe la rueda de repuesto cada
vez que compruebe la presión de
los otros neumáticos de su
vehículo.
Page 296 of 356

Mantenimiento
44 7

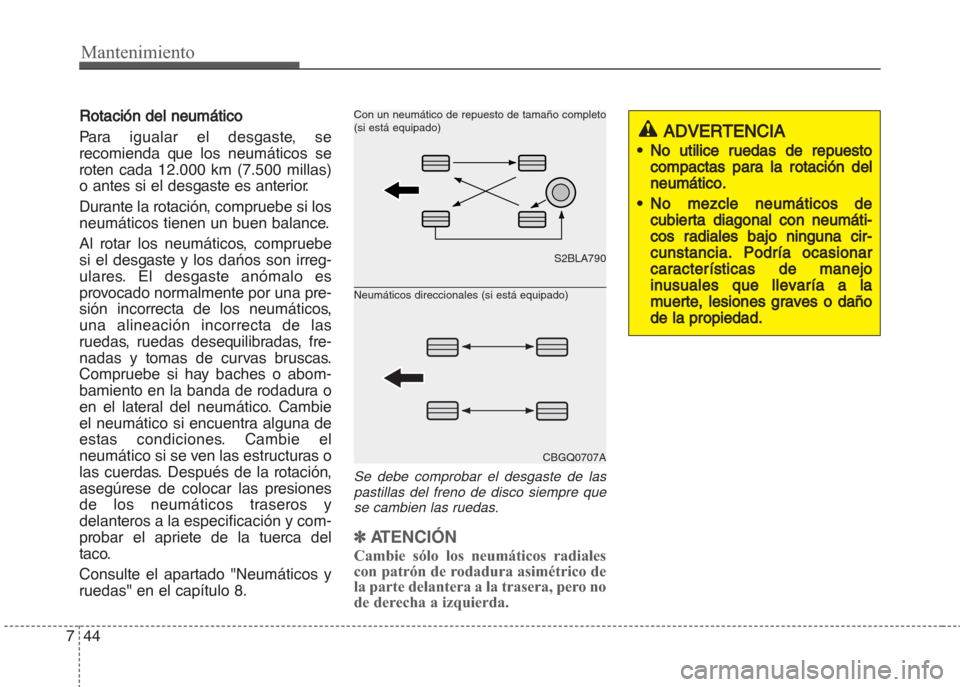

Rotación del neumático
Para igualar el desgaste, se
recomienda que los neumáticos se
roten cada 12.000 km (7.500 millas)
o antes si el desgaste es anterior.
Durante la rotación, compruebe si los
neumáticos tienen un buen balance.
Al rotar los neumáticos, compruebe
si el desgaste y los dańos son irreg-
ulares. El desgaste anómalo es
provocado normalmente por una pre-
sión incorrecta de los neumáticos,
una alineación incorrecta de las
ruedas, ruedas desequilibradas, fre-
nadas y tomas de curvas bruscas.
Compruebe si hay baches o abom-
bamiento en la banda de rodadura o
en el lateral del neumático. Cambie
el neumático si encuentra alguna de
estas condiciones. Cambie el
neumático si se ven las estructuras o
las cuerdas. Después de la rotación,
asegúrese de colocar las presiones
de los neumáticos traseros y
delanteros a la especificación y com-
probar el apriete de la tuerca del
taco.
Consulte el apartado "Neumáticos y
ruedas" en el capítulo 8.
Se debe comprobar el desgaste de las
pastillas del freno de disco siempre que
se cambien las ruedas.
✽ATENCIÓN
Cambie sólo los neumáticos radiales
con patrón de rodadura asimétrico de
la parte delantera a la trasera, pero no
de derecha a izquierda.
ADVERTENCIA
•No utilice ruedas de repuesto
compactas para la rotación del
neumático.
•No mezcle neumáticos de
cubiert
a diagonal con neumáti-
cos radiales bajo ninguna cir-
cunstancia. Podría ocasionar
características de m
anejo
inusuales que llevaría a la
muerte, lesiones graves o daño
de la propiedad.S2BLA790
CBGQ0707A Con un neumático de repuesto de tamaño completo
(si está equipado)
Neumáticos direccionales (si está equipado)
