2016 Hyundai Grand i10 Manual del propietario (in Spanish)

Page 305 of 356

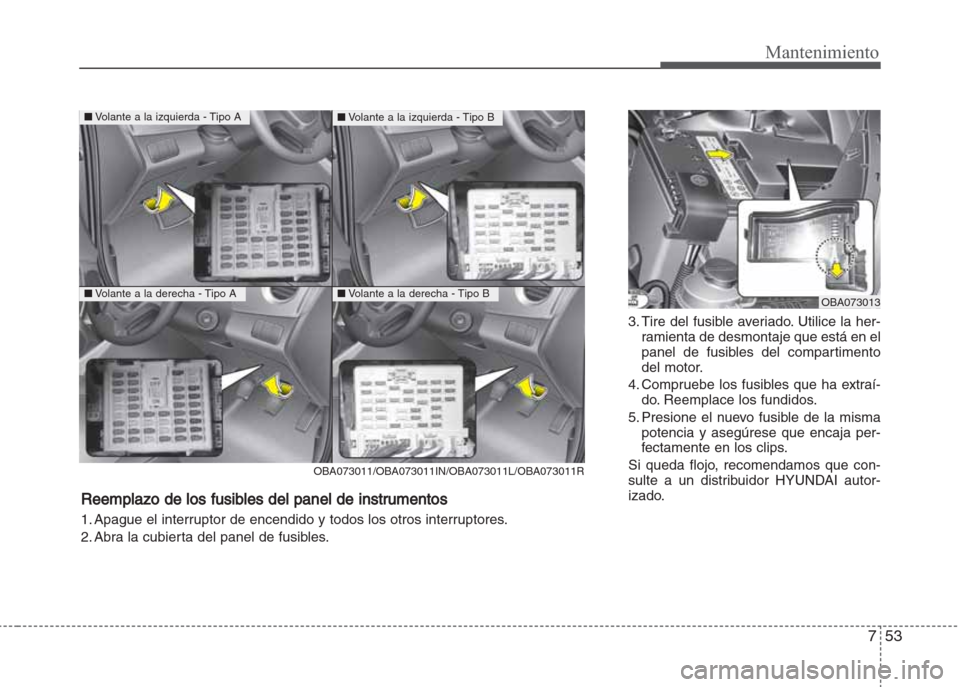

Hyundai Grand i10 2016  Manual del propietario (in Spanish) 753
Mantenimiento
3. Tire del fusible averiado. Utilice la her-
ramienta de desmontaje que está en el
panel de fusibles del compartimento
del motor.
4. Compruebe los fusibles que ha extraí-
do. Reem

Page 306 of 356

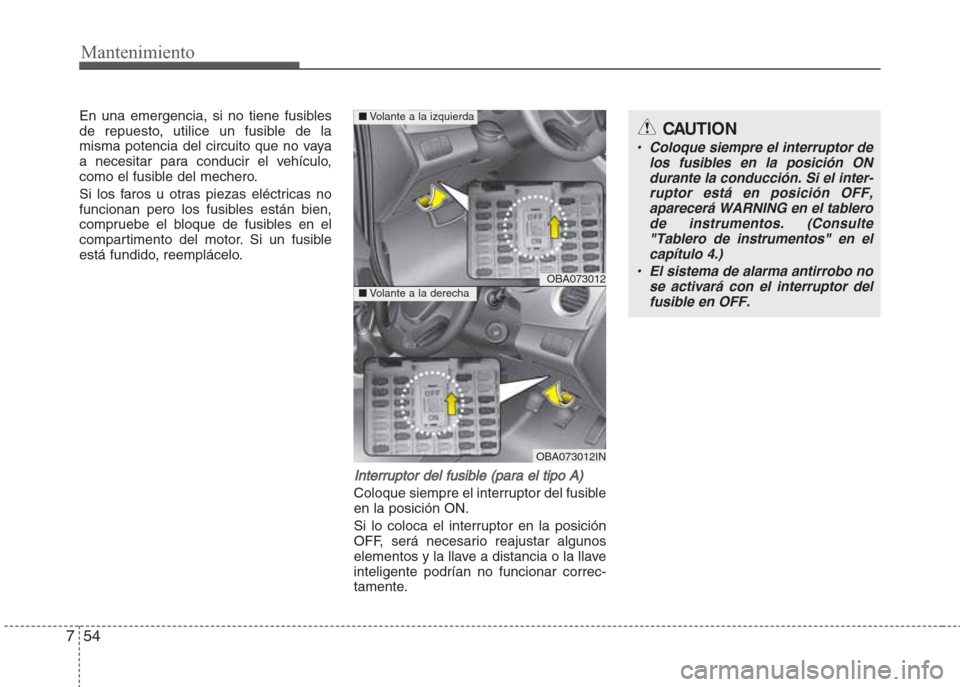

Hyundai Grand i10 2016  Manual del propietario (in Spanish) Mantenimiento
54 7
En una emergencia, si no tiene fusibles
de repuesto, utilice un fusible de la
misma potencia del circuito que no vaya
a necesitar para conducir el vehículo,
como el fusible del mec

Page 307 of 356

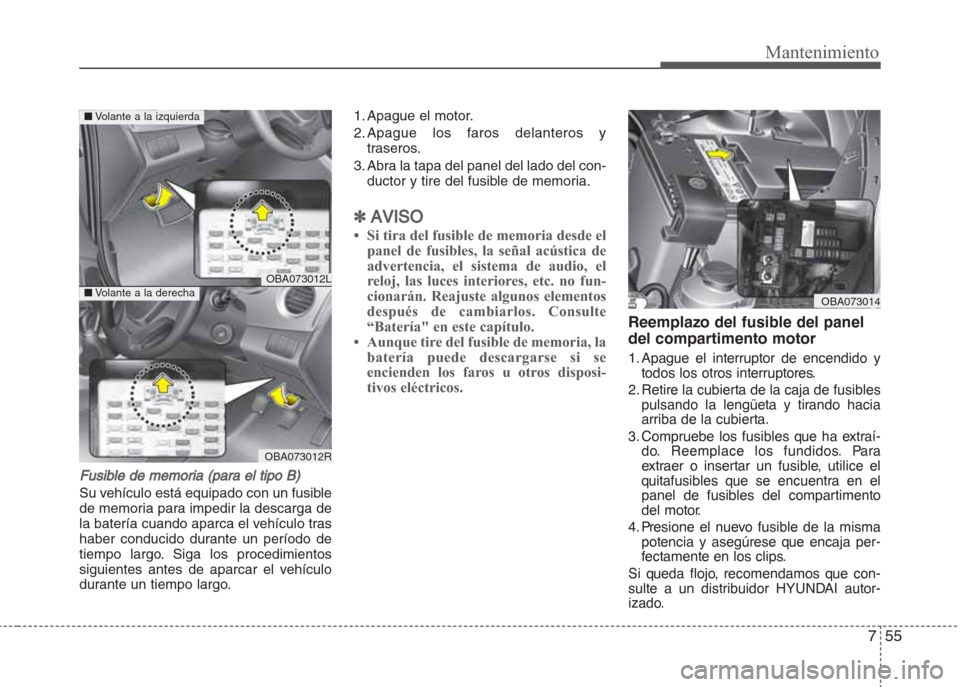

Hyundai Grand i10 2016  Manual del propietario (in Spanish) 755
Mantenimiento
Fusible de memoria (para el tipo B)
Su vehículo está equipado con un fusible
de memoria para impedir la descarga de
la batería cuando aparca el vehículo tras
haber conducido dura

Page 308 of 356

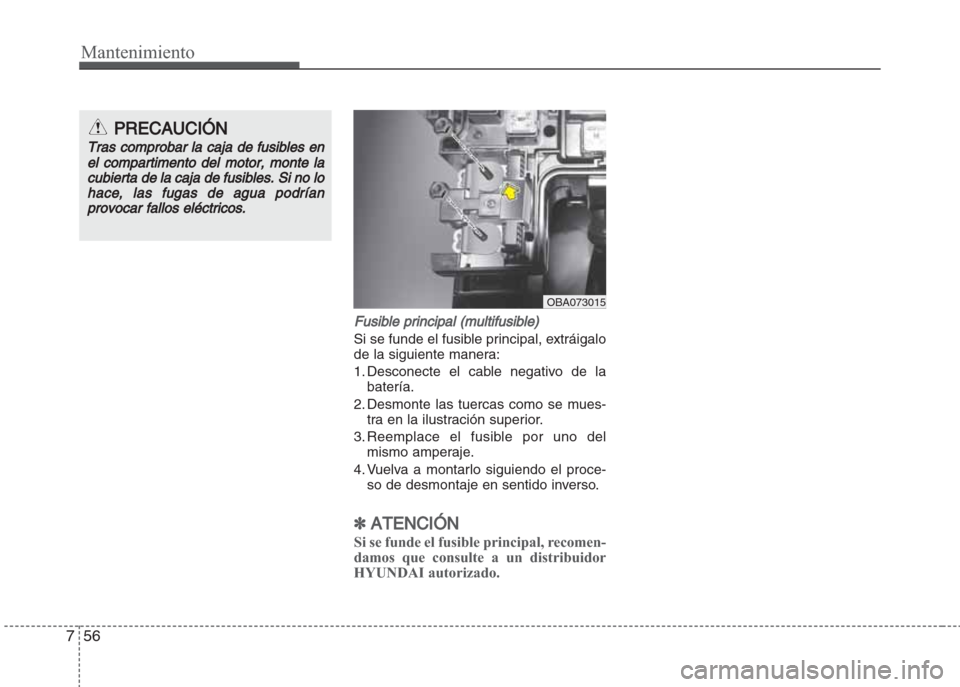

Hyundai Grand i10 2016  Manual del propietario (in Spanish) Mantenimiento
56 7
Fusible principal (multifusible)
Si se funde el fusible principal, extráigalo
de la siguiente manera:
1. Desconecte el cable negativo de la
batería.
2. Desmonte las tuercas como s

Page 309 of 356

Hyundai Grand i10 2016  Manual del propietario (in Spanish) 757
Mantenimiento
Descripción del panel de
fusibles/relés
Panel de fusibles del panel de instru-
mentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la eti-
queta de

Page 310 of 356

Hyundai Grand i10 2016  Manual del propietario (in Spanish) Mantenimiento
58 7
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
RR HTD30A Relé CALEF. TRAS
A/CON 1
7.5A Sin uso
SAFETY POWER
WINDOW
25A Módulo del elevalunas eléctrico de segur

Page 311 of 356

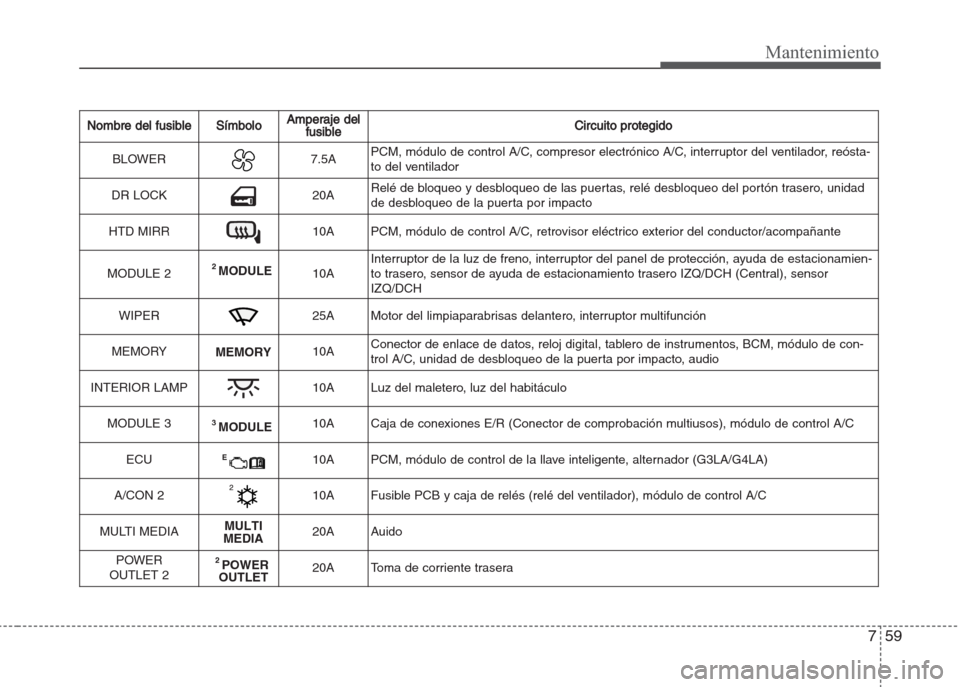

Hyundai Grand i10 2016  Manual del propietario (in Spanish) 759
Mantenimiento
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
BLOWER7.5APCM, módulo de control A/C, compresor electrónico A/C, interruptor del ventilador, reósta-
to del ventil

Page 312 of 356

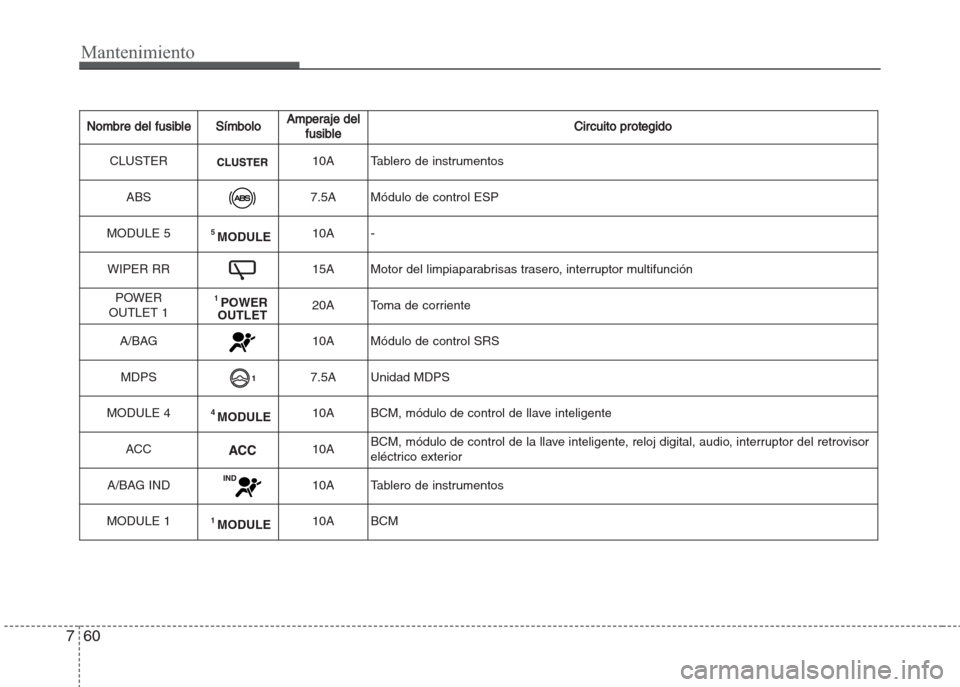

Hyundai Grand i10 2016  Manual del propietario (in Spanish) Mantenimiento
60 7
Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
CLUSTER10A Tablero de instrumentos
ABS
7.5A Módulo de control ESP
MODULE 5
5 MODULE10A -
WIPER RR
15A Motor del lim
