2016 Hyundai Grand i10 Manual del propietario (in Spanish)

25

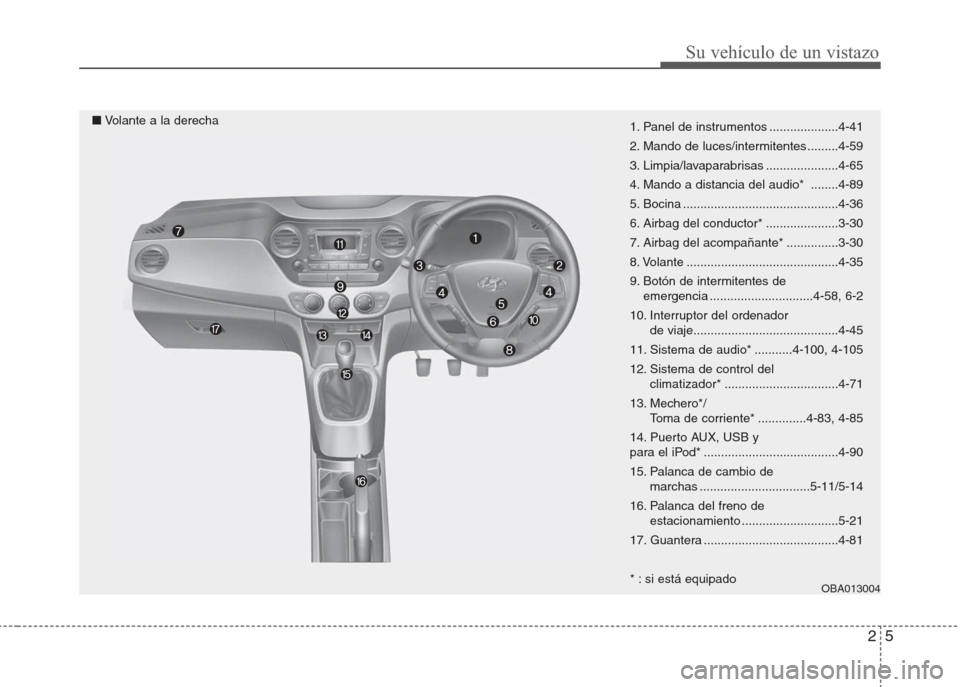

Su vehículo de un vistazo
1. Panel de instrumentos ....................4-41
2. Mando de luces/intermitentes .........4-59
3. Limpia/lavaparabrisas .....................4-65
4. Mando a distancia del audio* ........4-89
5. Bocina .............................................4-36
6. Airbag del conductor* .....................3-30
7. Airbag del acompañante* ...............3-30
8. Volante ............................................4-35
9. Botón de intermitentes de
emergencia ..............................4-58, 6-2
10. Interruptor del ordenador
de viaje..........................................4-45
11. Sistema de audio* ...........4-100, 4-105
12. Sistema de control del
climatizador* .................................4-71
13. Mechero*/
Toma de corriente* ..............4-83, 4-85
14. Puerto AUX, USB y
para el iPod* .......................................4-90
15. Palanca de cambio de
marchas ................................5-11/5-14
16. Palanca del freno de
estacionamiento ............................5-21
17. Guantera .......................................4-81
* : si está equipado
OBA013004
■Volante a la derecha

Su vehículo de un vistazo
6 2

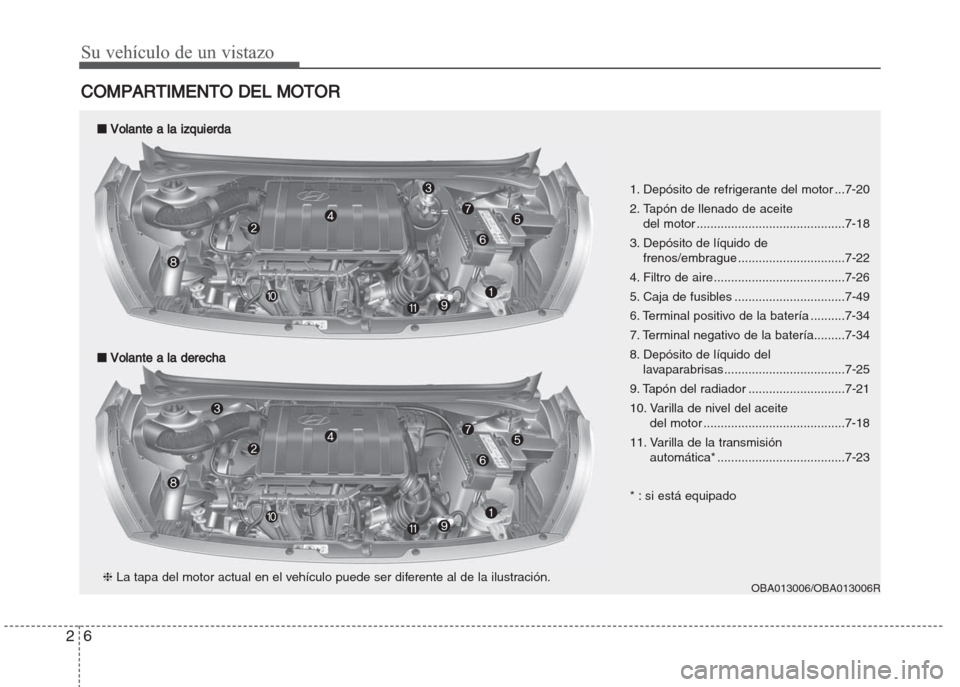

COMPARTIMENTO DEL MOTOR
1. Depósito de refrigerante del motor ...7-20
2. Tapón de llenado de aceite
del motor ...........................................7-18
3. Depósito de líquido de
frenos/embrague ...............................7-22
4. Filtro de aire ......................................7-26
5. Caja de fusibles ................................7-49
6. Terminal positivo de la batería ..........7-34
7. Terminal negativo de la batería.........7-34
8. Depósito de líquido del
lavaparabrisas...................................7-25
9. Tapón del radiador ............................7-21
10. Varilla de nivel del aceite
del motor .........................................7-18
11. Varilla de la transmisión
automática* .....................................7-23
* : si está equipado
■Volante a la derecha ■Volante a la izquierda
OBA013006/OBA013006R❈La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.

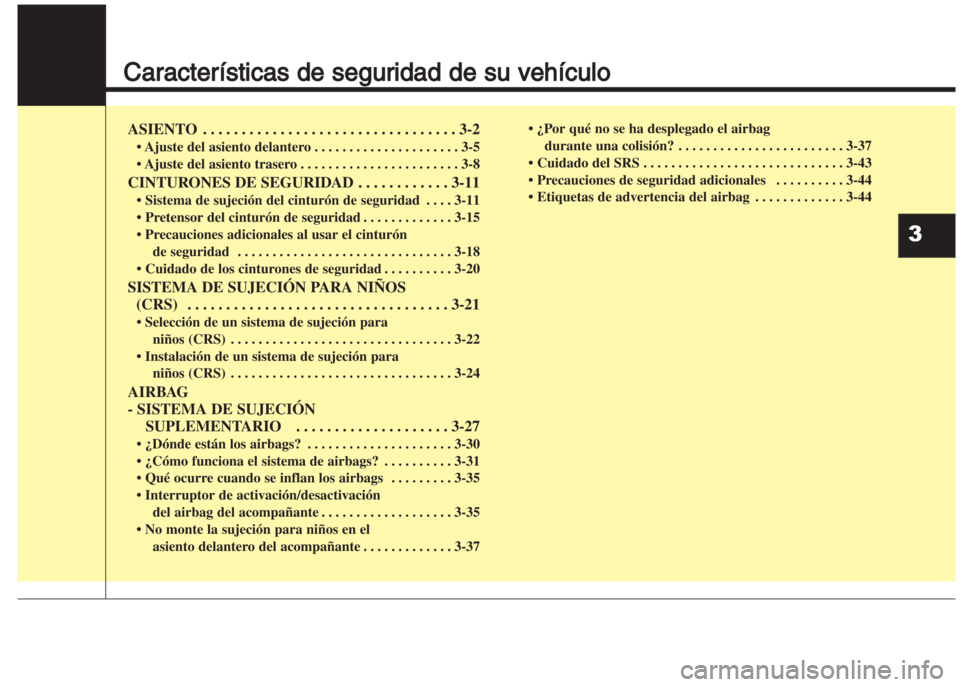

Características de seguridad de su vehículo
ASIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Ajuste del asiento delantero . . . . . . . . . . . . . . . . . . . . . 3-5
• Ajuste del asiento trasero . . . . . . . . . . . . . . . . . . . . . . . 3-8
CINTURONES DE SEGURIDAD . . . . . . . . . . . . 3-11
• Sistema de sujeción del cinturón de seguridad . . . . 3-11
• Pretensor del cinturón de seguridad . . . . . . . . . . . . . 3-15
• Precauciones adicionales al usar el cinturón
de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-18
• Cuidado de los cinturones de seguridad . . . . . . . . . . 3-20
SISTEMA DE SUJECIŁN PARA NIÑOS
(CRS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-21
• Selección de un sistema de sujeción para
niños (CRS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-22
• Instalación de un sistema de sujeción para
niños (CRS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-24
AIRBAG
- SISTEMA DE SUJECIŁN
SUPLEMENTARIO . . . . . . . . . . . . . . . . . . . . 3-27
• œDónde están los airbags? . . . . . . . . . . . . . . . . . . . . . 3-30
• œCómo funciona el sistema de airbags? . . . . . . . . . . 3-31
• Qué ocurre cuando se inflan los airbags . . . . . . . . . 3-35
• Interruptor de activación/desactivación
del airbag del acompañante . . . . . . . . . . . . . . . . . . . 3-35
• No monte la sujeción para niños en el
asiento delantero del acompañante . . . . . . . . . . . . . 3-37• œPor qué no se ha desplegado el airbag
durante una colisión? . . . . . . . . . . . . . . . . . . . . . . . . 3-37
• Cuidado del SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-43
• Precauciones de seguridad adicionales . . . . . . . . . . 3-44
• Etiquetas de advertencia del airbag . . . . . . . . . . . . . 3-44
3

Características de seguridad de su vehículo
2 3
Asientos delanteros
(1) Hacia delante y hacia atrás
(2) Ángulo del respaldo
(3) Altura del cojín del asiento (asiento
del conductor)*
(4) Reposacabezas
Asientos traseros
(5) Plegado del asiento*
(6) Reposacabezas (exteriores y/o
central*)
* : si está equipado
ASIENTO
OBA033001 ■
Volante a la izquierda

33
Características de seguridad de su vehículo
Asientos delanteros
(1) Hacia delante y hacia atrás
(2) Ángulo del respaldo
(3) Altura del cojín del asiento (asiento
del conductor)*
(4) Reposacabezas
Asientos traseros
(5) Plegado del asiento*
(6) Reposacabezas (exteriores y/o
central*)
* : si está equipado
OBA033001R/Q ■
Volante a la derecha

Características de seguridad de su vehículo
4 3

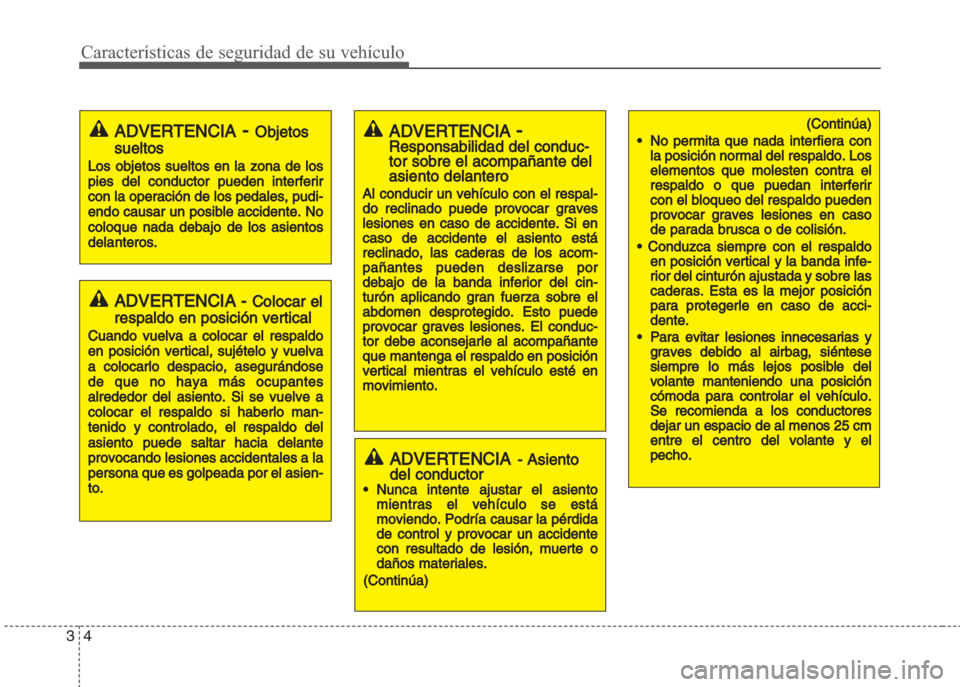

ADVERTENCIA- Asiento
del conductor
•Nunca intente ajustar el asiento
mientras el vehículo se está
moviendo. Podría causar la pérdida
de con
trol y provocar un accidente
con resultado de lesión, muerte o
daños materiales.
(Continúa)
ADVERTENCIA - Colocar el
respaldo en posición vertical
Cuando vuelva a colocar el respaldo
en posición vertical, sujételo y vuelva
a colocarlo despacio, asegu
rándose
de que no haya más ocupantes
alrededor del asiento. Si se vuelve a
colocar el respaldo si haberl
o man-
tenido y controlado, el respaldo del
asiento puede saltar hacia delante
provocando lesiones accid
entales a la
persona que es golpeada por el asien-
to.
ADVERTENCIA- Objetos
sueltos
Los objetos sueltos en la zona de los
pies del conductor pueden interferir
con la operación de los peda
les, pudi-
endo causar un posible accidente. No
coloque nada debajo de los asientos
delanteros.
ADVERTENCIA -Responsabilidad del conduc-
tor sobre el acompañante del
asiento delantero
Al conducir un vehículo con el respal-
do reclinado puede provocar graves
lesiones en caso de accidente
. Si en
caso de accidente el asiento está
reclinado, las caderas de los acom-
pañantes pueden deslizarse
por
debajo de la banda inferior del cin-
turón aplicando gran fuerza sobre el
abdomen desprotegido. Est
o puede
provocar graves lesiones. El conduc-
tor debe aconsejarle al acompañante
que mantenga el respald
o en posición
vertical mientras el vehículo esté en
movimiento.
(Continúa)
•No permita que nada interfiera con
la posición normal del respaldo. Los
elementos que molest
en contra el
respaldo o que puedan interferir
con el bloqueo del respaldo pueden
provocar graves lesione
s en caso
de parada brusca o de colisión.
• Conduzca siempre con el respaldo
en posición vertical y la b
anda infe-
rior del cinturón ajustada y sobre las
caderas. Esta es la mejor posición
para protegerle en
caso de acci-
dente.
•Para evitar lesiones innecesarias y
graves debido al airbag, siéntese
siempre lo má
s lejos posible del
volante manteniendo una posición
cómoda para controlar el vehículo.
Se recomienda a
los conductores
dejar un espacio de al menos 25 cm
entre el centro del volante y el
pecho.

35
Características de seguridad de su vehículo
Ajuste del asiento delantero
Hacia delante y hacia atrás
Para mover el asiento hacia delante y
hacia atrás:
1. Tire de la palanca de ajuste de desliza-
miento del asiento hacia arriba y man-
téngala tirada.
2. Deslice el asiento a la posición que
desee.
3. Suelte la palanca y asegúrese de que
el asiento esté bloqueado en su sitio.
Ajuste el asiento antes de la conducción
y asegúrese de que el asiento esté cor-
rectamente bloqueado intentando
moverlo hacia delante y hacia atrás sin
usar la palanca. Si el asiento se mueve,
es que no está bloqueado correcta-
mente.
Ángulo del respaldo
Para reclinar el respaldo:
1. Inclínese ligeramente hacia delante y
levante la palanca de reclinación del
respaldo.
2. Inclínese con cuidado hacia atrás en el
asiento y ajuste el respaldo en la posi-
ción que desee.
3. Suelte la palanca y asegúrese de que
el respaldo esté bloqueado en su sitio.
(La palanca DEBE regresar a su posi-
ción original para bloquear el respal-
do.)
Altura del cojín del asiento (asiento del
conductor) (si está equipado)
Para cambiar la altura del cojín del asien-
to, mueva de la palanca hacia arriba o
hacia abajo.
• Para bajar el cojín del asiento, empuje
la palanca hacia abajo varias veces.
• Para elevar el cojín del asiento, pulse
la palanca hacia arriba varias veces.
OBA033002OBA033003OBA033004

Características de seguridad de su vehículo
6 3
Reposacabezas
Los asientos del conductor y del acom-
pañante están provistos de
reposacabezas para la comodidad y la
seguridad de los ocupantes.
El reposacabezas no ofrece sólo como-
didad para el conductor y el acom-
pañante delantero, sino que también
ayuda a proteger la cabeza y el cuello en
caso de accidente.Ajuste de la altura hacia arriba y hacia
abajo
(si está equipado)
Para elevar el reposacabezas, tire del
mismo hacia arriba a la posición más alta
(1). Para bajar el reposacabezas, empu-
je y mantenga pulsado el botón de des-
bloqueo (2) en el soporte del
reposacabezas y baje el reposacabezas
a la posición deseada (3).
OPA039052
ADVERTENCIA
Para reducir el riesgo de sufrir
lesiones graves o la muerte en caso
de accidente, tome las precaucione
s
siguientes al ajustar los
reposacabezas:
•Ajuste los reposacabezas para
cada pasajero ANTES de poner en
marcha el vehículo.
•NUNCA permita que ningún
pasajero se siente sin
reposacabezas.
•Ajuste los reposacab
ezas de modo
que el centro de los mismos esté a
la misma altura que la parte superi-
or de los ojos (véa
se el diagrama).
•NUNCA ajuste la posición del
reposacabezas del asiento del con-
ductor mientras el veh
ículo está en
movimiento.
•Ajuste el reposacabezas lo más
cerca posible de la cabeza del
pasajero. No use
un cojín del asien-
to que aparte el cuerpo del respal-
do.
OBA033005
