TABELLA RIASSUNTIVA DELLE SEGNALAZIONI DURANTE L'UTILIZZO DEL
DRIVING ADVISOR
Stato del LED sul
pulsanteMessaggio sul
displayStato del simbolo sul
displaySegnalazione
acusticaSignificato
Spento – – –sistema inserito (in
automatico ad ogni
ciclo chiave)
Spento Driving Advisor Inseritospie
e
accese fisse-sistema inserito ma
senza condizioni
operative soddisfatte
Spento Driving Advisor Inserito - -sistema inserito e
condizioni operative
soddisfatte: il sistema
è in grado di fornire i
warning acustici-visivi
Spento -spia
lampeggiantesiil sistema è attivo e
riconosce le condizioni
operative: avverte
dell'allontanamento
dalla linea sinistra
Spento -spia
lampeggiantesiil sistema è attivo e
riconosce le condizioni
operative: avverte
dell'allontanamento
dalla linea destra
93

Stato del LED sul
pulsanteMessaggio sul
displayStato del simbolo sul
displaySegnalazione
acusticaSignificato
AccesoDriving Advisor
disinserito-noIl sistema è stato
disinserito
manualmente
AccesoDriving Advisor non
disponibile - vedere
manualespia di avaria
siil sistema è in avaria:
recarsi presso la Rete
Assistenziale Fiat
AccesoDriving Advisor non
disponibile - pulire
camera frontalespia di avaria
siil sistema è in avaria:
pulire il parabrezza
94
CONOSCENZA DEL VEICOLO

TELECAMERA
POSTERIORE
(PARKVIEW® REAR
BACK UP CAMERA)
(per versioni/mercati, dove previsto)
9)
81)
Il veicolo può essere dotato di
telecamera per retromarcia ParkView®
Rear Back Up Camera che consente
al guidatore, ogni volta che la leva
del cambio viene posizionata in
retromarcia oppure il portellone
posteriore viene aperto, di visualizzare
un'immagine su display dell'area
posteriore circostante il veicolo fig. 129.
L'immagine verrà visualizzata
unitamente alla visualizzazione di un
messaggio di avvertimento sul display:
trascorsi circa 5 secondi il messaggio
scomparirà.
Disinserendo la retromarcia l'immagine
continuerà a rimanere visualizzata
ancora per circa 10 secondi,
dopodichè scomparirà e verrà
nuovamente visualizzata la videata
precedentemente attiva. Al
disinserimento della retromarcia sul
display verrà visualizzata una "X" che ha
la funzione di disinserire le immagini
prima del tempo.NotaL'immagine visualizzata sul
display risulta leggermente deformata al
fine di avere una visuale grandangolare.
La telecamera è installata in un
supporto di plastica posto sulla traversa
posteriore del tetto, che include anche
la luce del terzo stop fig. 130.VISUALIZZAZIONI E
MESSAGGI SUL DISPLAY
La griglia a linee statiche, quando viene
visualizzata sul display, indica la
larghezza della vettura.
La griglia visualizza zone separate che
consentono di individuare la distanza
dalla parte posteriore della vettura.
La tabella seguente illustra le distanze
approssimative per ogni zona:
Zona
(riferimento fig.
12Distanza dalla
parte posteriore
della vettura
Rosso (A) 0 ÷ 30 cm
Giallo (B) 30 cm÷1m
Verde (C) 1 m o superiore
129F1A0360
130F1A0107
95
) 9

AVVERTENZE
AVVERTENZA In alcune circostanze,
come ad esempio presenza di ghiaccio,
neve oppure fango sulla superficie
della telecamerala la sensibilità
potrebbe risultare ridotta.
AVVERTENZA Se, in seguito ad
interventi riparativi, si rendesse
necessario effettuare la riverniciatura
delle porte posteriori, assicurarsi che la
vernice non venga a contatto con il
supporto della telecamera.
AVVERTENZA Durante le manovre di
parcheggio prestare sempre la
massima attenzione agli ostacoli che
potrebbero trovarsi sopra o sotto il
campo d'azione della telecamera.
ATTENZIONE
81) La responsabilità del parcheggio
e di altre manovre è sempre e
comunque affidata al guidatore.
Effettuando queste manovre,
assicurarsi sempre che nello
spazio di manovra non siano
presenti né persone (specialmente
bambini) né animali. La
telecamera costituisce un aiuto
per il guidatore, il quale però non
deve mai ridurre l’attenzione
durante le manovre
potenzialmente pericolose anche
se eseguite a bassa velocità.
Procedere inoltre sempre ad una
velocità moderata, in modo da
poter frenare tempestivamente
nel caso di rilevamento di un
ostacolo.
AVVERTENZA
9) Per il corretto funzionamento è
indispensabile che la telecamera
sia sempre pulita da fango,
sporcizia, neve o ghiaccio.
Durante la pulizia della
telecamera prestare la massima
attenzione a non rigarla o
danneggiarla; evitare l’uso di
panni asciutti, ruvidi o duri. La
telecamera deve essere lavata
con acqua pulita, eventualmente
con l’aggiunta di shampoo per
auto. Nelle stazioni di lavaggio
che utilizzano idropulitrici a getto
di vapore o ad alta pressione,
pulire rapidamente la telecamera
mantenendo l’ugello oltre i 10
cm di distanza. Non apporre
inoltre adesivi sulla telecamera.
96
CONOSCENZA DEL VEICOLO

TRAFFIC SIGN
RECOGNITION
(per versioni/mercati, dove previsto)
78) 83) 84) 85)
10) 11) 12) 13) 14) 15) 16)
Il sistema rileva automaticamente i
cartelli stradali riconoscibili: indicazioni
di limiti di velocità, divieti di sorpasso
e cartelli che indicano la fine dei divieti
suddetti.
La camera è montata dietro lo
specchietto retrovisore interno. Il
sensore controlla costantemente i
segnali stradali per segnalare il limite di
velocità corrente e gli eventuali divieti
di sorpasso.
AVVERTENZA Il sistema è progettato
per leggere i cartelli conformi alle
prescrizioni della convenzione di
Vienna.
UTILIZZO DEL
RICONOSCIMENTO
SEGNALI STRADALI
Accensione e
spegnimento del
sistema
Il sistema può essere attivato e
disattivato tramite il menu del display.
Fare riferimento al paragrafo "Display"
nel capitolo "Conoscenza del quadro
strumenti".Nota: Lo stato e le impostazioni del
sistema restano invariati nei vari cicli di
accensione.
Lo stato del sistema è visualizzabile
sempre attraverso il display.
La visualizzazione del sistema prevede
le due seguenti fasi:
❒Tutti i nuovi segnali stradali
riconosciuti vengono visualizzati sul
display sotto forma di pop up rispetto
alle altre segnalazioni per la durata
di 40 sec.
❒Dopo il periodo di tempo prestabilito
questi sono visualizzabili nello
scenario dedicato su quadro.
Il sistema può visualizzare due segnali
stradali (limite di velocità e divieto di
sorpasso) in parallelo nelle due zone
dedicate del quadro.Se viene rilevato un segnale stradale
supplementare, ad esempio un cartello
di limite di velocità ridotto in condizioni
di fondo stradale bagnato, questo viene
visualizzato come un riquadro vuoto
sotto al relativo segnale.
Vengono effettuati i seguenti filtraggi dei
segnali supplementari:
❒Non verrà visualizzato il segnale
supplementare di "neve" o "pioggia"
con una temperatura esterna
maggiore di 3°.
❒Non verrà visualizzato il segnale
supplementare di "neve" o "pioggia"
o "nuvoloso" se i tergicristalli non
sono in movimento con una
temperatura esterna inferiore a 3°.
❒Non verrà visualizzato il segnale
supplementare di "truck" se il veicolo
ha un peso minore di4o4,5
tonnellate.
❒Non verrà visualizzato il segnale di
limite di velocità se agganciato al
segnale supplementare di "tractor".
100
131F1A0373
97

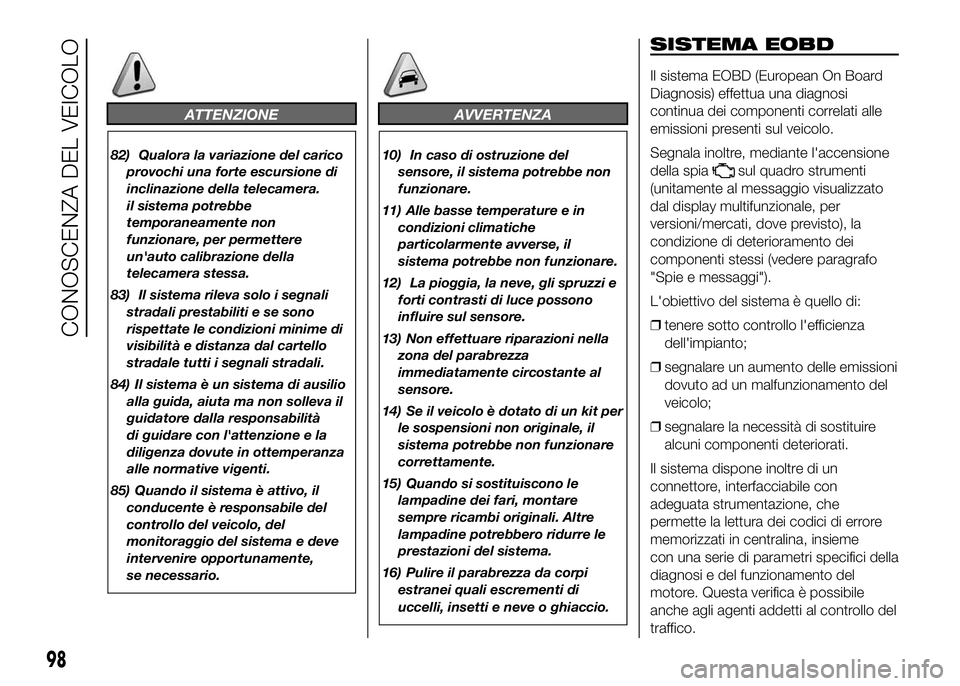

ATTENZIONE
82) Qualora la variazione del carico
provochi una forte escursione di
inclinazione della telecamera.
il sistema potrebbe
temporaneamente non
funzionare, per permettere
un'auto calibrazione della
telecamera stessa.
83) Il sistema rileva solo i segnali
stradali prestabiliti e se sono
rispettate le condizioni minime di
visibilità e distanza dal cartello
stradale tutti i segnali stradali.
84) Il sistema è un sistema di ausilio
alla guida, aiuta ma non solleva il
guidatore dalla responsabilità
di guidare con l'attenzione e la
diligenza dovute in ottemperanza
alle normative vigenti.
85) Quando il sistema è attivo, il
conducente è responsabile del
controllo del veicolo, del
monitoraggio del sistema e deve
intervenire opportunamente,
se necessario.
AVVERTENZA
10) In caso di ostruzione del
sensore, il sistema potrebbe non
funzionare.
11) Alle basse temperature e in
condizioni climatiche
particolarmente avverse, il
sistema potrebbe non funzionare.
12) La pioggia, la neve, gli spruzzi e
forti contrasti di luce possono
influire sul sensore.
13) Non effettuare riparazioni nella
zona del parabrezza
immediatamente circostante al
sensore.
14) Se il veicolo è dotato di un kit per
le sospensioni non originale, il
sistema potrebbe non funzionare
correttamente.
15) Quando si sostituiscono le
lampadine dei fari, montare
sempre ricambi originali. Altre
lampadine potrebbero ridurre le
prestazioni del sistema.
16) Pulire il parabrezza da corpi
estranei quali escrementi di
uccelli, insetti e neve o ghiaccio.
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi
continua dei componenti correlati alle
emissioni presenti sul veicolo.
Segnala inoltre, mediante l'accensione
della spia
sul quadro strumenti
(unitamente al messaggio visualizzato
dal display multifunzionale, per
versioni/mercati, dove previsto), la
condizione di deterioramento dei
componenti stessi (vedere paragrafo
"Spie e messaggi").
L'obiettivo del sistema è quello di:
❒tenere sotto controllo l'efficienza
dell'impianto;
❒segnalare un aumento delle emissioni
dovuto ad un malfunzionamento del
veicolo;
❒segnalare la necessità di sostituire
alcuni componenti deteriorati.
Il sistema dispone inoltre di un
connettore, interfacciabile con
adeguata strumentazione, che
permette la lettura dei codici di errore
memorizzati in centralina, insieme
con una serie di parametri specifici della
diagnosi e del funzionamento del
motore. Questa verifica è possibile
anche agli agenti addetti al controllo del
traffico.
98
CONOSCENZA DEL VEICOLO

AVVERTENZA Dopo l'eliminazione
dell'inconveniente, per la verifica
completa dell'impianto la Rete
Assistenziale Fiat è tenuta ad effettuare
test al banco di prova e, qualora fosse
necessario, prove su strada le quali
possono richiedere anche lunga
percorrenza.SENSORI DI
PARCHEGGIO
Sono ubicati nel paraurti posteriore del
veicolo fig. 132 ed hanno la funzione
di rilevare ed avvisare il conducente,
mediante una segnalazione acustica
intermittente, sulla presenza di ostacoli
nella parte posteriore del veicolo.
ATTIVAZIONE
I sensori si attivano automaticamente
all’inserimento della retromarcia.
Alla diminuzione della distanza
dall’ostacolo posto dietro al veicolo,
corrisponde un aumento della
frequenza della segnalazione acustica.SEGNALAZIONE
ACUSTICA
Inserendo la retromarcia viene attivata
automaticamente una segnalazione
acustica intermittente.
La segnalazione acustica:
❒aumenta con il diminuire della
distanza tra veicolo ed ostacolo;
❒diventa continua quando la distanza
che separa il veicolo dall’ostacolo è
inferiore a circa 30 cm mentre cessa
immediatamente se la distanza
dall’ostacolo aumenta;
❒rimane costante se la distanza tra
veicolo ed ostacolo rimane invariata,
mentre, se questa situazione si
verifica per i sensori laterali, il segnale
viene interrotto dopo circa 3 secondi
per evitare, ad esempio, segnalazioni
in caso di manovre lungo i muri.
Se i sensori rilevano più ostacoli, viene
preso in considerazione solo quello
che si trova alla distanza minore.
132F1A0134
99

SEGNALAZIONI DI
ANOMALIE
Eventuali anomalie dei sensori di
parcheggio sono segnalate, durante
l'inserimento della retromarcia,
dall'accensione della spia
sul quadro
strumenti o dell' icona
sul display
e dal messaggio visualizzato dal display
multifunzionale (per versioni mercati
dove previsto
FUNZIONAMENTO CON
RIMORCHIO
Il funzionamento dei sensori viene
automaticamente disattivato
all’inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino del veicolo.
I sensori si riattivano automaticamente
sfilando la spina del cavo del rimorchio.
17)
86)
AVVERTENZA Nel caso in cui si volesse
lasciare sempre montato il gancio
traino senza avere un rimorchio
di seguito, è opportuno rivolgersi alla
Rete Assistenziale Fiat per permettere
le operazioni di aggiornamento del
Sistema, in quanto il gancio traino
potrebbe essere rilevato come
un ostacolo dai sensori centrali.Nelle stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente i
sensori mantenendo l’ugello oltre i 10
cm di distanza.
AVVERTENZE GENERALI
❒Non apporre adesivi sui sensori.
❒Durante le manovre di parcheggio
prestare sempre la massima
attenzione agli ostacoli che
potrebbero trovarsi sopra o sotto il
sensore.
❒Gli oggetti posti a distanza
ravvicinata, in alcune circostanze non
vengono infatti rilevati dal sistema e
pertanto possono danneggiare il
veicolo od essere danneggiati.
Di seguito alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
❒Una sensibilità ridotta del sensore e
riduzione delle prestazioni del
sistema di ausilio al parcheggio
potrebbero essere dovute dalla
presenza sulla superficie del sensore
di: ghiaccio, neve, fango, verniciatura
multipla.❒Il sensore rileva un oggetto non
esistente (“disturbo di eco”) causato
da disturbi di carattere meccanico,
ad esempio: lavaggio del veicolo,
pioggia (condizioni di vento estreme),
grandine.
❒Le segnalazioni inviate dal sensore
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri o martelli pneumatici).
❒Le prestazioni del sistema di ausilio al
parcheggio possono anche essere
influenzate dalla posizione dei
sensori. Ad esempio variando gli
assetti (a causa dell’usura di
ammortizzatori, sospensioni) oppure
cambiando pneumatici, caricando
troppo il veicolo, facendo tuning
specifici che prevedono di abbassare
il veicolo.
❒La rilevazione di ostacoli nella parte
alta del veicolo (specialmente nel
caso di furgoni o cabinati) potrebbe
non essere garantita in quanto il
sistema rileva ostacoli che possono
urtare il veicolo nella parte bassa.
100
CONOSCENZA DEL VEICOLO
