2016 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

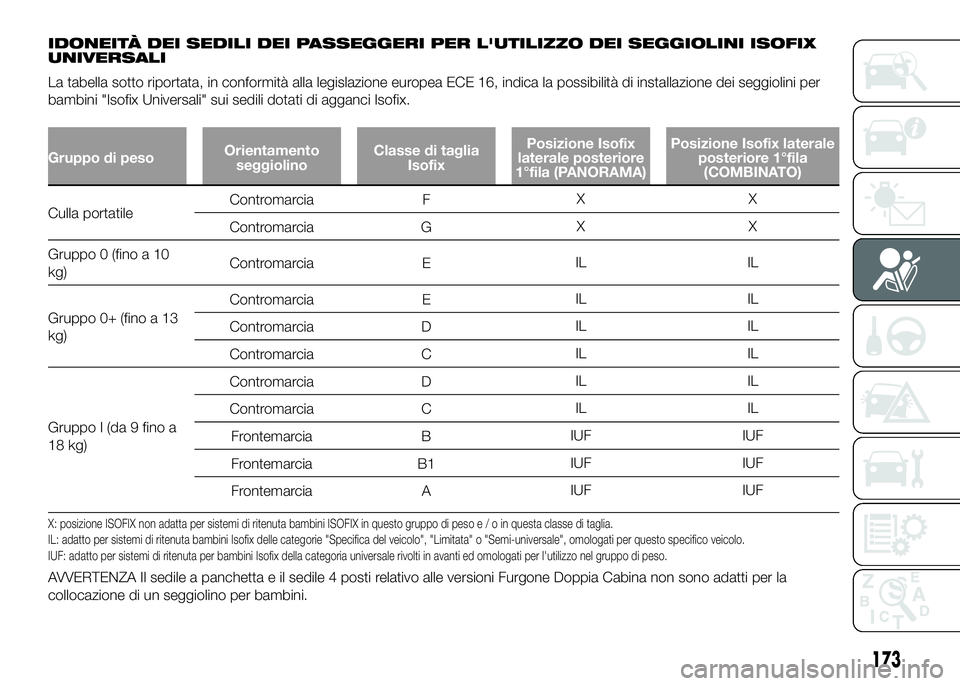

IDONEITÀ DEI SEDILI DEI PASSEGGERI PER L'UTILIZZO DEI SEGGIOLINI ISOFIX
UNIVERSALI
La tabella sotto riportata, in conformità alla legislazione europea ECE 16, indica la possibilità di installazione dei seggiolini per
bambini "Isofix Universali" sui sedili dotati di agganci Isofix.
Gruppo di pesoOrientamento
seggiolinoClasse di taglia
IsofixPosizione Isofix
laterale posteriore
1°fila (PANORAMA)Posizione Isofix laterale
posteriore 1°fila
(COMBINATO)
Culla portatileContromarcia FXX
Contromarcia GXX
Gruppo 0 (fino a 10
kg)Contromarcia EIL IL
Gruppo 0+ (fino a 13
kg)Contromarcia EIL IL
Contromarcia DIL IL
Contromarcia CIL IL
Gruppo I (da 9 fino a
18 kg)Contromarcia DIL IL
Contromarcia CIL IL
Frontemarcia BIUF IUF
Frontemarcia B1IUF IUF
Frontemarcia AIUF IUF
X: posizione ISOFIX non adatta per sistemi di ritenuta bambini ISOFIX in questo gruppo di pesoe/oinquesta classe di taglia.
IL: adatto per sistemi di ritenuta bambini Isofix delle categorie "Specifica del veicolo", "Limitata" o "Semi-universale", omologati per questo specifico veicolo.
IUF: adatto per sistemi di ritenuta per bambini Isofix della categoria universale rivolti in avanti ed omologati per l'utilizzo nel gruppo di peso.
AVVERTENZA Il sedile a panchetta e il sedile 4 posti relativo alle versioni Furgone Doppia Cabina non sono adatti per la
collocazione di un seggiolino per bambini.
173

SEGGIOLINI RACCOMANDATI DA FIAT PROFESSIONAL PER IL SUO NUOVO
DUCATO
La Lineaccessori Fiat propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o
mediante gli attacchi Isofix.
118)
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ – dalla
nascita a 13 kg
Seggiolino Baby One
Numero di omologazione:
E2404040076
Codice d'ordine Fiat:
71806549Si installa nel verso contrario a quello di
marcia utilizzando le sole cinture di
sicurezza del veicolo
174
SICUREZZA

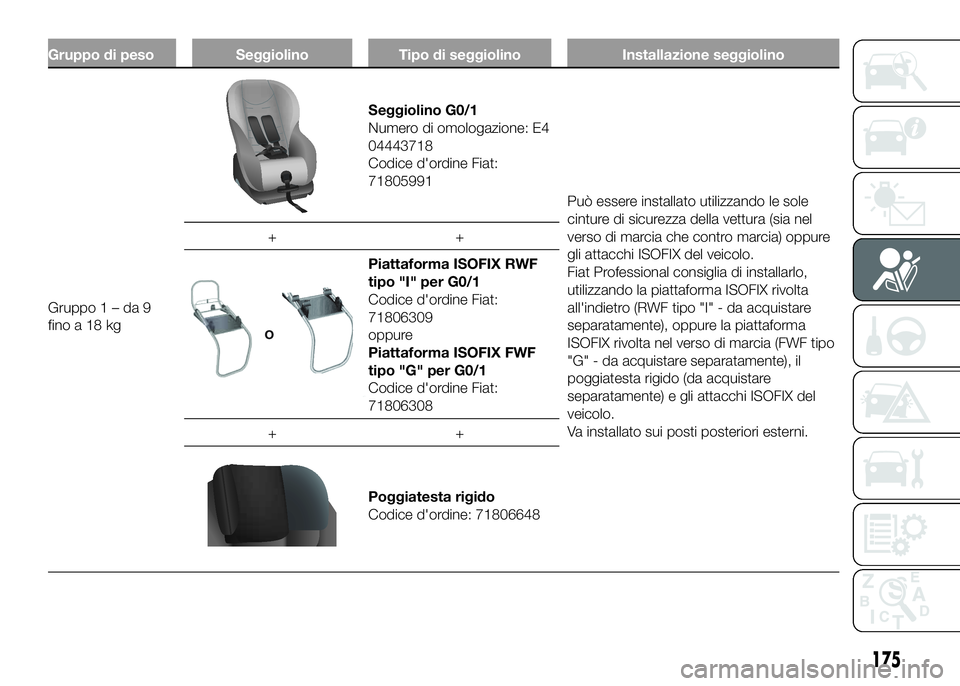

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo1–da9
finoa18kg
Seggiolino G0/1
Numero di omologazione: E4
04443718
Codice d'ordine Fiat:
71805991
Può essere installato utilizzando le sole
cinture di sicurezza della vettura (sia nel
verso di marcia che contro marcia) oppure
gli attacchi ISOFIX del veicolo.
Fiat Professional consiglia di installarlo,
utilizzando la piattaforma ISOFIX rivolta
all'indietro (RWF tipo "I" - da acquistare
separatamente), oppure la piattaforma
ISOFIX rivolta nel verso di marcia (FWF tipo
"G" - da acquistare separatamente), il
poggiatesta rigido (da acquistare
separatamente) e gli attacchi ISOFIX del
veicolo.
Va installato sui posti posteriori esterni. ++
Piattaforma ISOFIX RWF
tipo "I" per G0/1
Codice d'ordine Fiat:
71806309
oppure
Piattaforma ISOFIX FWF
tipo "G" per G0/1
Codice d'ordine Fiat:
71806308
++
Poggiatesta rigido
Codice d'ordine: 71806648
175

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo2–3da15
a36kg
Seggiolino Junior Kidfix
Numero di omologazione: E4
04443721
Codice d'ordine Fiat:
71806570Si installa solo rivolto in avanti, utilizzando la
cintura di sicurezza a tre punti ed
eventualmente gli agganci Isofix, del
veicolo.
Seduta Scout
Numero di omologazione: E4
04443718
Codice d'ordine Fiat:
71805372Si installa solo rivolto in avanti, utilizzando la
cintura di sicurezza a tre punti.
ATTENZIONE
116) Montare il seggiolino solo a veicolo fermo. Il seggiolino è correttamente ancorato alle staffe di predisposizione
quando si percepiscono gli scatti che accertano l'avvenuto aggancio.
117) Attenersi in ogni caso alle istruzioni di posizionamento, montaggio e smontaggio, che il Costruttore del seggiolino
è tenuto a fornire con lo stesso.
118) Fiat Professional raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
176
SICUREZZA

AIR BAG FRONTALI
Il veicolo è dotato di air bag frontali per
il guidatore e per il passeggero .
Gli air bag frontali guidatore/passeggero
proteggono gli occupanti dei posti
anteriori negli urti frontali di severità
medio-alta, mediante l'interposizione
del cuscino fra l'occupante ed il volante
o la plancia portastrumenti.
La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc…) non è
pertanto indice di malfunzionamento del
sistema.
In caso di urto frontale, una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino.
Il cuscino si gonfia istantaneamente,
ponendosi a protezione fra il corpo
degli occupanti anteriori e le strutture
che potrebbero causare lesioni;
immediatamente dopo il cuscino si
sgonfia.
Gli air bag frontali guidatore/passeggero
non sono sostitutivi, ma complementari
all'uso delle cinture di sicurezza, che
si raccomanda sempre di indossare,
come del resto prescritto dalla
legislazione in Europa e nella maggior
parte dei paesi extraeuropei.Il volume degi air bag frontali al
momento del massimo gonfiaggio è
tale da riempire la maggior parte dello
spazio tra il volante ed il guidatore e tra
la plancia ed il passeggero.
In caso d'urto una persona che non
indossa le cinture di sicurezza avanza e
può venire a contatto con il cuscino
ancora in fase di apertura. In questa
situazione risulta pregiudicata la
protezione offerta dal cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
❒urti frontali contro oggetti molto
deformabili, che non interessano la
superficie frontale del veicolo (ad
esempio urto del parafango contro il
guard rail);
❒incuneamento del veicolo sotto altri
veicoli o barriere protettive (ad
esempio sotto autocarri o guard rail);
in quanto potrebbero non offrire
alcuna protezione aggiuntiva rispetto
alle cinture di sicurezza e di
conseguenza la loro attivazione
risulterebbe inopportuna. La mancata
attivazione in questi casi non è
pertanto indice di malfunzionamento
del sistema.
119)
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.
AIR BAG FRONTALE LATO
GUIDATORE
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato al centro del volante fig.
164.
164F1A0312
177

AIR BAG FRONTALE LATO
PASSEGGERO
(per versioni/mercati, dove previsto)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 165 e con cuscino di
maggior volume rispetto a quello del
lato guidatore.AIR BAG FRONTALE LATO
PASSEGGERO E
SEGGIOLINI BAMBINI
120)
AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero.
Disattivazione manuale
air bag frontale lato
passeggero e laterale
protezione toracica/
pelvica (Side Bag)
(per versioni/mercati, dove previsto)
Qualora fosse assolutamente
necessario trasportare un bambino sul
sedile anteriore, nel caso in cui sia
seduto sul seggiolino in posizione
contromarcia, è possibile disattivare gli
air bag frontale lato passeggero e
laterale protezione torace (Side Bag)
(per versioni/mercati, dove previsto).
AVVERTENZA Per la disattivazione
manuale degli air bag lato passeggero
frontale e laterale protezione torace
(Side Bag) (per versioni/mercati, dove
previsto) vedere il paragrafo "Display"
nel capitolo "Conoscenza del quadro
strumenti". In caso di disabilitazione
il LED sul pulsante si accende.Il LED in corrispondenza del simbolo
fig. 166 ubicato su plancia indica lo
stato della protezione passeggero. In
caso di LED spento, la protezione
lato passeggero risulta abilitata.
Allla riattivazione degli air bag lato
passeggero frontale e laterale
protezione torace (Side Bag) (per
versioni/mercati, dove previsto, il LED si
spegne.
165F1A0159
178
SICUREZZA
A seguito di una manovra di
accensione veicolo (chiave in posizione
MAR), purché dal precedente
spegnimento siano passati almeno 5
secondi, il LED si accende per circa
8 secondi. Nel caso in cui ciò non
avvenga rivolgersi alla Rete
Assistenziale Fiat.
E' possibile che, con manovre di
spegnimento/riaccensione veicolo
inferiori ai 5 secondi, il LED rimanga
spento. In tal caso per verificare il
corretto funzionamento del LED,
spegnere il veicolo, attendere almeno 5
secondi ed effettuare la manovra di
accensione.
Durante i primi 8 secondi l'accensione
del LED non indica il reale stato della
protezione passeggero ma ha lo scopo
di verificarne il corretto funzionamento.

179
Anche nei mercati in cui non è prevista
la funzionalità di disattivazione
protezione passeggero, viene eseguito
il test del LED che si accende per meno
di un secondo ruotando la chiave in
posizione MAR, per poi rispegnersi.
La spia potrebbe illuminarsi con
intensità differenti a seconda delle
condizioni del veicolo. L'intensità
potrebbe anche variare durante lo
stesso ciclo chiave.
166F1A0374

167F1A0387
180
SICUREZZA
AIR BAG FRONTALE LATO PASSEGGERO E SEGGIOLINI BAMBINI: ATTENZIONE
