2016 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

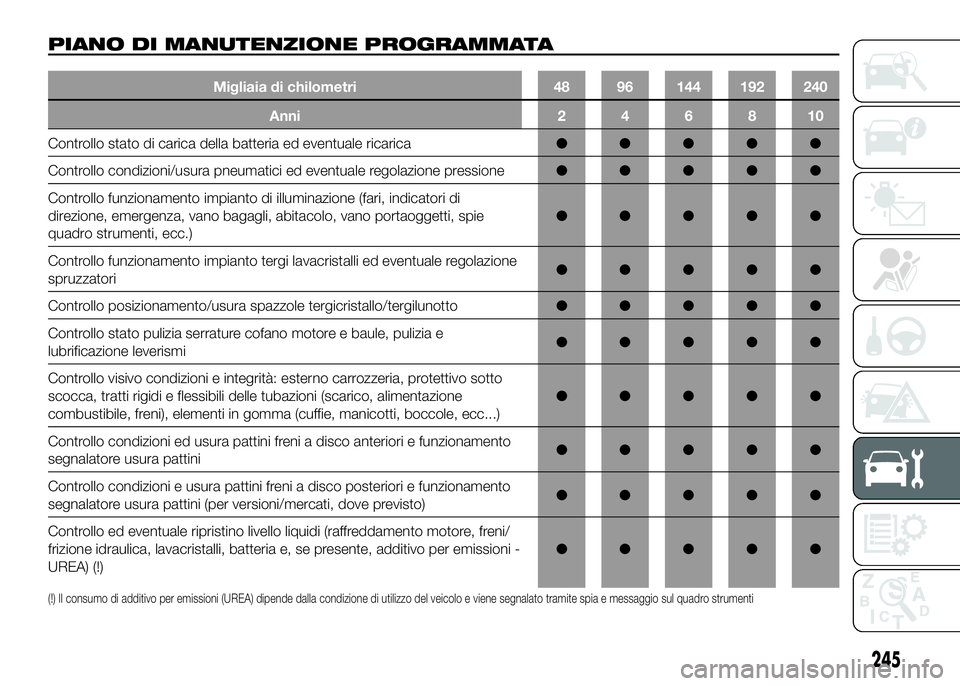

PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri 48 96 144 192 240
Anni246810
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico, alimentazione
combustibile, freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini●●●●●
Controllo condizioni e usura pattini freni a disco posteriori e funzionamento
segnalatore usura pattini (per versioni/mercati, dove previsto)●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria e, se presente, additivo per emissioni -
UREA) (!)●●●●●
(!) Il consumo di additivo per emissioni (UREA) dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia e messaggio sul quadrostrumenti
245

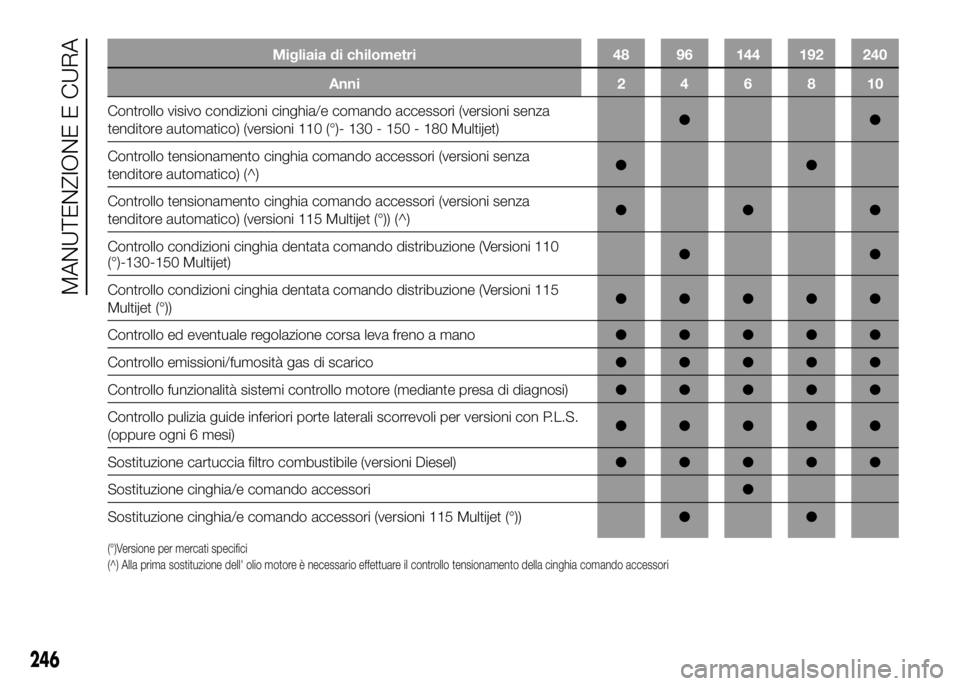

Migliaia di chilometri 48 96 144 192 240
Anni246810
Controllo visivo condizioni cinghia/e comando accessori (versioni senza
tenditore automatico) (versioni 110 (°)- 130 - 150 - 180 Multijet)●●
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (^)●●
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (versioni 115 Multijet (°)) (^)●●●
Controllo condizioni cinghia dentata comando distribuzione (Versioni 110
(°)-130-150 Multijet)●●
Controllo condizioni cinghia dentata comando distribuzione (Versioni 115
Multijet (°))●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli per versioni con P.L.S.
(oppure ogni 6 mesi)●●●●●
Sostituzione cartuccia filtro combustibile (versioni Diesel)●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cinghia/e comando accessori (versioni 115 Multijet (°))●●
(°)Versione per mercati specifici
(^) Alla prima sostituzione dell' olio motore è necessario effettuare il controllo tensionamento della cinghia comando accessori
246
MANUTENZIONE E CURA

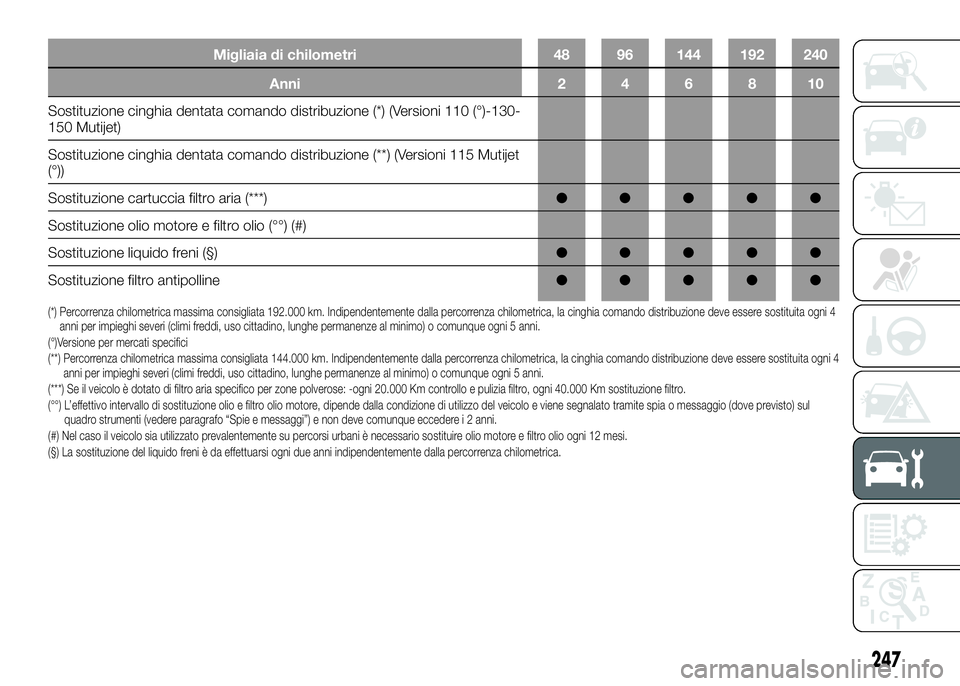

Migliaia di chilometri 48 96 144 192 240
Anni246810
Sostituzione cinghia dentata comando distribuzione (*) (Versioni 110 (°)-130-
150 Mutijet)
Sostituzione cinghia dentata comando distribuzione (**) (Versioni 115 Mutijet
(°))
Sostituzione cartuccia filtro aria (***)●●●●●
Sostituzione olio motore e filtro olio (°°) (#)
Sostituzione liquido freni (§)●●●●●
Sostituzione filtro antipolline●●●●●
(*) Percorrenza chilometrica massima consigliata 192.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4
anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(°)Versione per mercati specifici
(**) Percorrenza chilometrica massima consigliata 144.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4
anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(***) Se il veicolo è dotato di filtro aria specifico per zone polverose: -ogni 20.000 Km controllo e pulizia filtro, ogni 40.000 Km sostituzione filtro.
(°°) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia o messaggio (dove previsto) sul
quadro strumenti (vedere paragrafo “Spie e messaggi”) e non deve comunque eccedere i 2 anni.
(#) Nel caso il veicolo sia utilizzato prevalentemente su percorsi urbani è necessario sostituire olio motore e filtro olio ogni 12 mesi.
(§) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
247

CONTROLLI
PERIODICI
Prima di lunghi viaggi controllare ed
eventualmente ripristinare:
❒livello liquido di raffreddamento
motore;
❒livello liquido freni;
❒controllo e ripristino livello additivo
per emissioni Diesel AdBlue (UREA),
(per versioni / mercati dove previsto);
❒livello liquido lavacristallo;
❒pressione e condizione degli
pneumatici;
❒funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, ecc.);
❒funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Per assicurare che il veicolo sia sempre
efficiente ed in buone condizioni di
manutenzione è consigliabile effettuare
le suddette operazioni con cadenza
assidua (indicativamente è buona
norma ogni 1000 km e ogni 3000 km
per quanto riguarda il controllo e
l’eventuale ripristino del livello olio
motore).
UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato
prevalentemente in una delle seguenti
condizioni:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna
sotto zero;
❒motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità oppure in caso
di lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico -
alimentazione combustibile - freni)
elementi in gomma (cuffie - manicotti
- boccole ecc.);❒controllo stato di carica e livello
liquido batteria (elettrolito);
❒controllo visivo condizioni cinghie
comandi accessori;
❒controllo ed eventuale sostituzione
olio motore e filtro olio;
❒ripristino livello additivo per emissioni
Diesel AdBlue (UREA), (per versioni /
mercati dove previsto), all'accesione
della spia o del messaggio su quadro
strumenti;
❒controllo ed eventuale sostituzione
filtro antipolline.
248
MANUTENZIONE E CURA

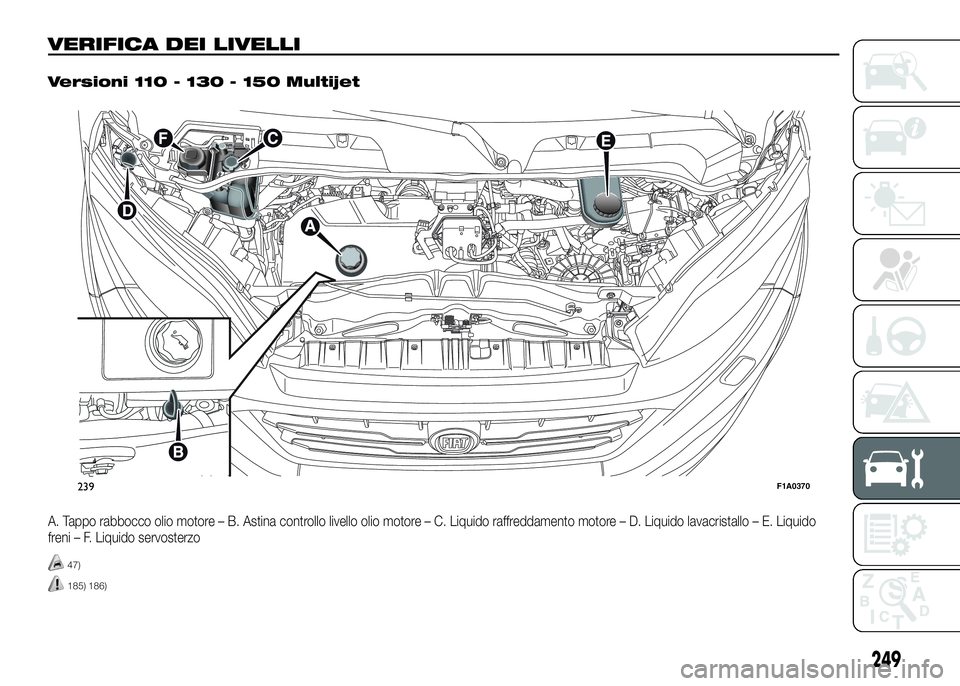

VERIFICA DEI LIVELLI.
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
239F1A0370
249
Versioni 110 - 130 - 150 Multijet

A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
240F1A0371
250
MANUTENZIONE E CURA

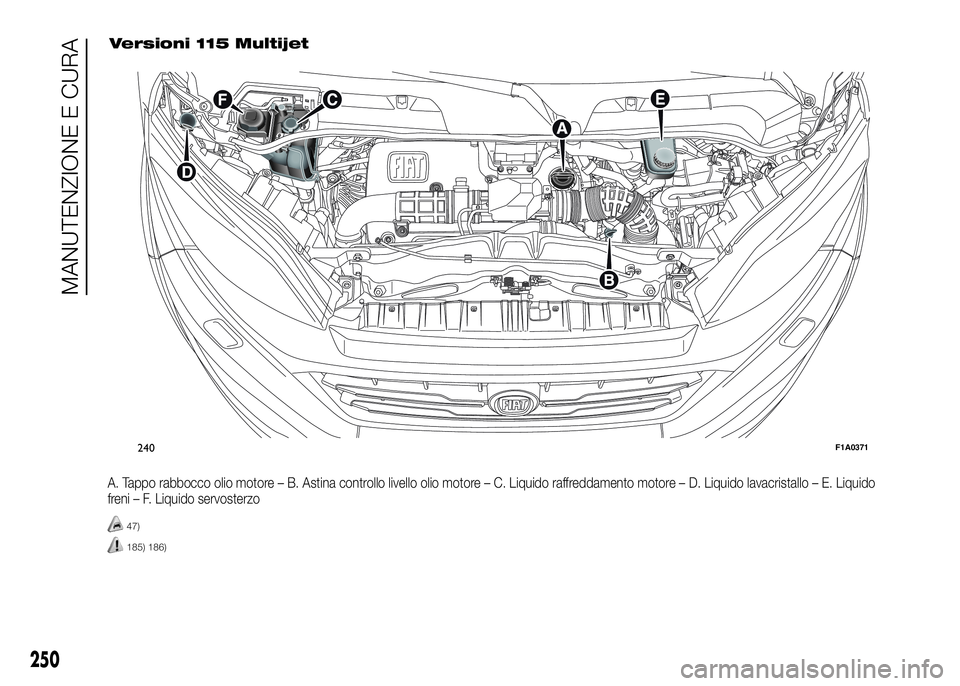

Versioni 115 Multijet

Versioni 150 MultiJet Euro 6
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
241F1A0450
251

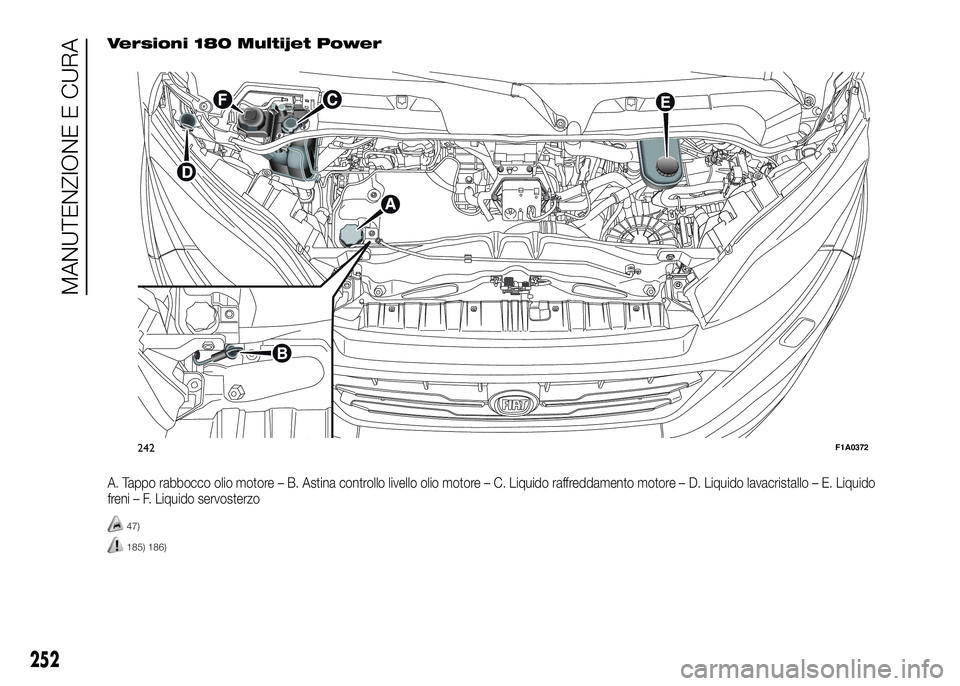

Versioni 180 Multijet Power
A. Tappo rabbocco olio motore – B. Astina controllo livello olio motore – C. Liquido raffreddamento motore – D. Liquido lavacristallo – E. Liquido
freni – F. Liquido servosterzo
47)
185) 186)
242F1A0372
252
