2016 FIAT DUCATO Libretto Uso Manutenzione (in Italian)

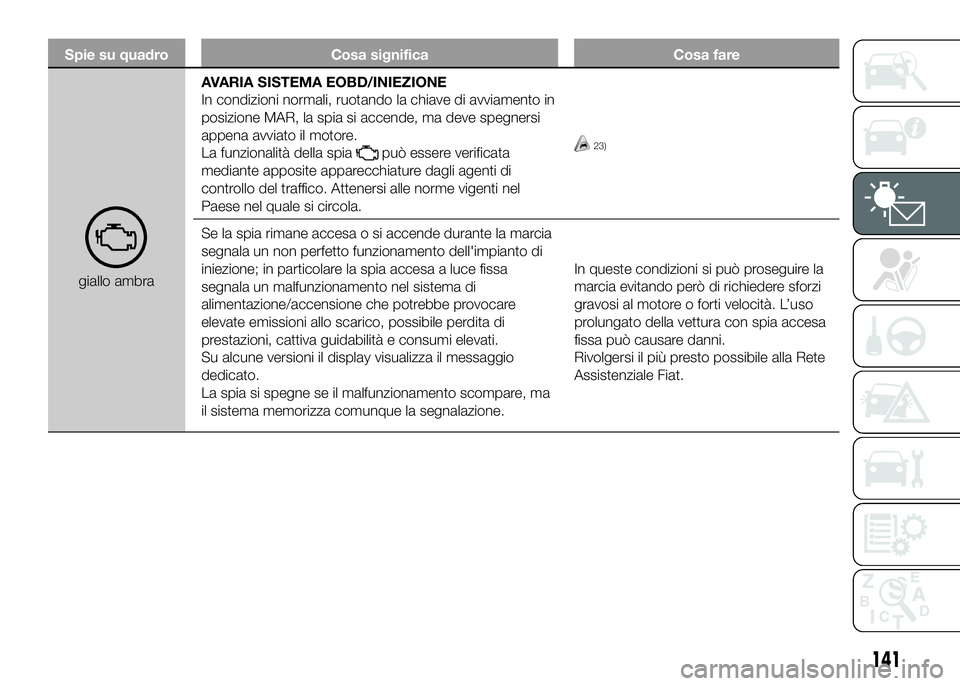

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi
appena avviato il motore.
La funzionalità della spia
può essere verificata
mediante apposite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle norme vigenti nel
Paese nel quale si circola.23)
Se la spia rimane accesa o si accende durante la marcia
segnala un non perfetto funzionamento dell'impianto di
iniezione; in particolare la spia accesa a luce fissa
segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare
elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio
dedicato.
La spia si spegne se il malfunzionamento scompare, ma
il sistema memorizza comunque la segnalazione.In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. L’uso
prolungato della vettura con spia accesa
fissa può causare danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
141

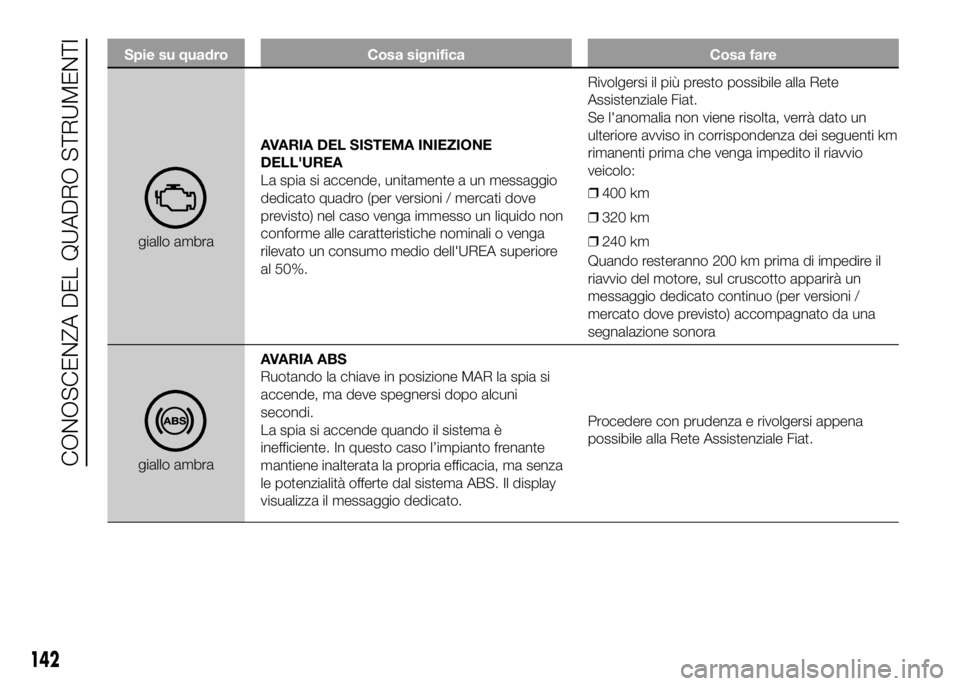

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA DEL SISTEMA INIEZIONE
DELL'UREA
La spia si accende, unitamente a un messaggio
dedicato quadro (per versioni / mercati dove
previsto) nel caso venga immesso un liquido non
conforme alle caratteristiche nominali o venga
rilevato un consumo medio dell'UREA superiore
al 50%.Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
Se l'anomalia non viene risolta, verrà dato un
ulteriore avviso in corrispondenza dei seguenti km
rimanenti prima che venga impedito il riavvio
veicolo:
❒400 km
❒320 km
❒240 km
Quando resteranno 200 km prima di impedire il
riavvio del motore, sul cruscotto apparirà un
messaggio dedicato continuo (per versioni /
mercato dove previsto) accompagnato da una
segnalazione sonora
giallo ambraAVARIA ABS
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia si accende quando il sistema è
inefficiente. In questo caso l’impianto frenante
mantiene inalterata la propria efficacia, ma senza
le potenzialità offerte dal sistema ABS. Il display
visualizza il messaggio dedicato.Procedere con prudenza e rivolgersi appena
possibile alla Rete Assistenziale Fiat.
142
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare
giallo ambraRISERVA COMBUSTIBILE
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando nel serbatoio
sono rimasti circa 10/12 litri di combustibile (per
versioni con capacità serbatoio di 90/120 litri)
oppure 10 litri (per vesioni con capacità serbatoio
di 60 litri).
AVVERTENZA Se la spia lampeggia, significa che
è presente un'anomalia nell'impianto. In tal caso
rivolgersi alla Rete Assistenziale Fiat per la verifica
dell'impianto stesso.
143

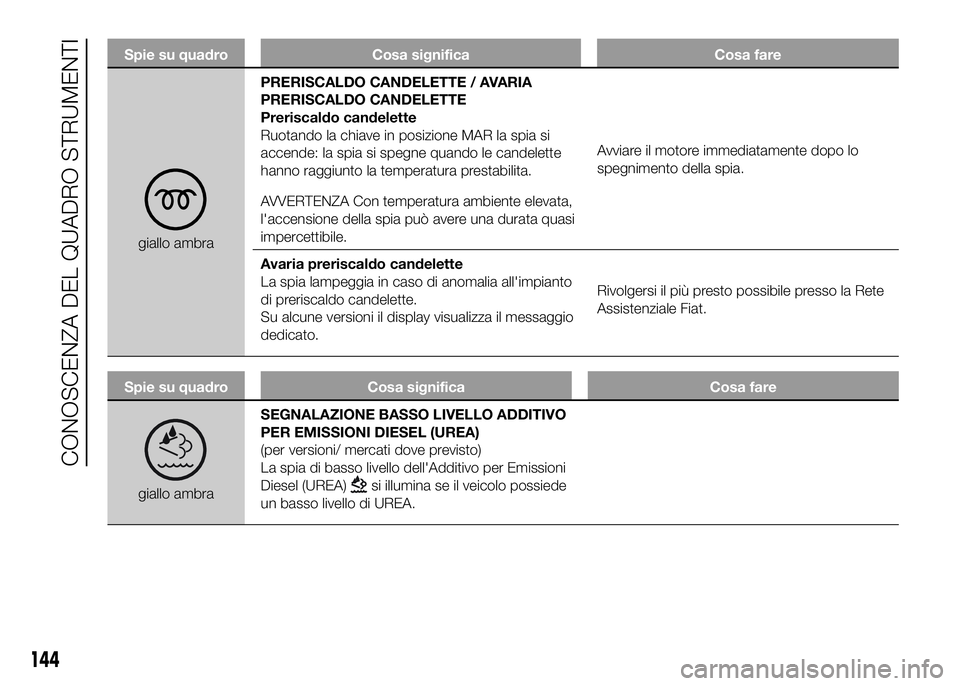

Spie su quadro Cosa significa Cosa fare
giallo ambraPRERISCALDO CANDELETTE / AVARIA
PRERISCALDO CANDELETTE
Preriscaldo candelette
Ruotando la chiave in posizione MAR la spia si
accende: la spia si spegne quando le candelette
hanno raggiunto la temperatura prestabilita.
AVVERTENZA Con temperatura ambiente elevata,
l'accensione della spia può avere una durata quasi
impercettibile.Avviare il motore immediatamente dopo lo
spegnimento della spia.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia all'impianto
di preriscaldo candelette.
Su alcune versioni il display visualizza il messaggio
dedicato.Rivolgersi il più presto possibile presso la Rete
Assistenziale Fiat.
Spie su quadro Cosa significa Cosa fare
giallo ambraSEGNALAZIONE BASSO LIVELLO ADDITIVO
PER EMISSIONI DIESEL (UREA)
(per versioni/ mercati dove previsto)
La spia di basso livello dell'Additivo per Emissioni
Diesel (UREA)si illumina se il veicolo possiede
un basso livello di UREA.
144
CONOSCENZA DEL QUADRO STRUMENTI

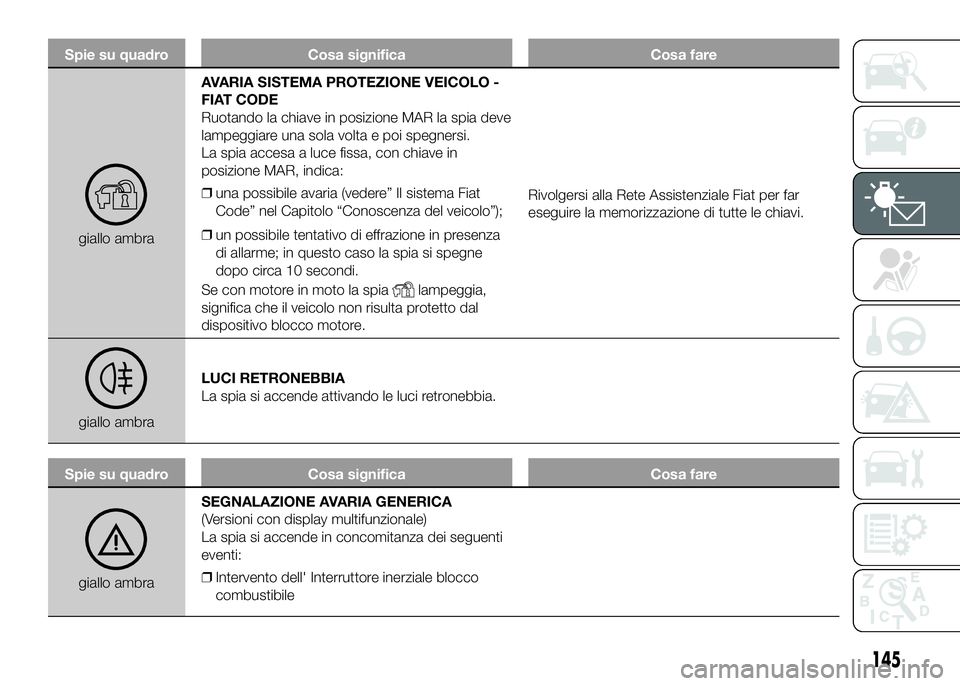

Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA PROTEZIONE VEICOLO -
FIAT CODE
Ruotando la chiave in posizione MAR la spia deve
lampeggiare una sola volta e poi spegnersi.
La spia accesa a luce fissa, con chiave in
posizione MAR, indica:
❒una possibile avaria (vedere” Il sistema Fiat
Code” nel Capitolo “Conoscenza del veicolo”);
❒un possibile tentativo di effrazione in presenza
di allarme; in questo caso la spia si spegne
dopo circa 10 secondi.
Se con motore in moto la spia
lampeggia,
significa che il veicolo non risulta protetto dal
dispositivo blocco motore.Rivolgersi alla Rete Assistenziale Fiat per far
eseguire la memorizzazione di tutte le chiavi.
giallo ambraLUCI RETRONEBBIA
La spia si accende attivando le luci retronebbia.
Spie su quadro Cosa significa Cosa fare
giallo ambraSEGNALAZIONE AVARIA GENERICA
(Versioni con display multifunzionale)
La spia si accende in concomitanza dei seguenti
eventi:
❒Intervento dell' Interruttore inerziale blocco
combustibile
145

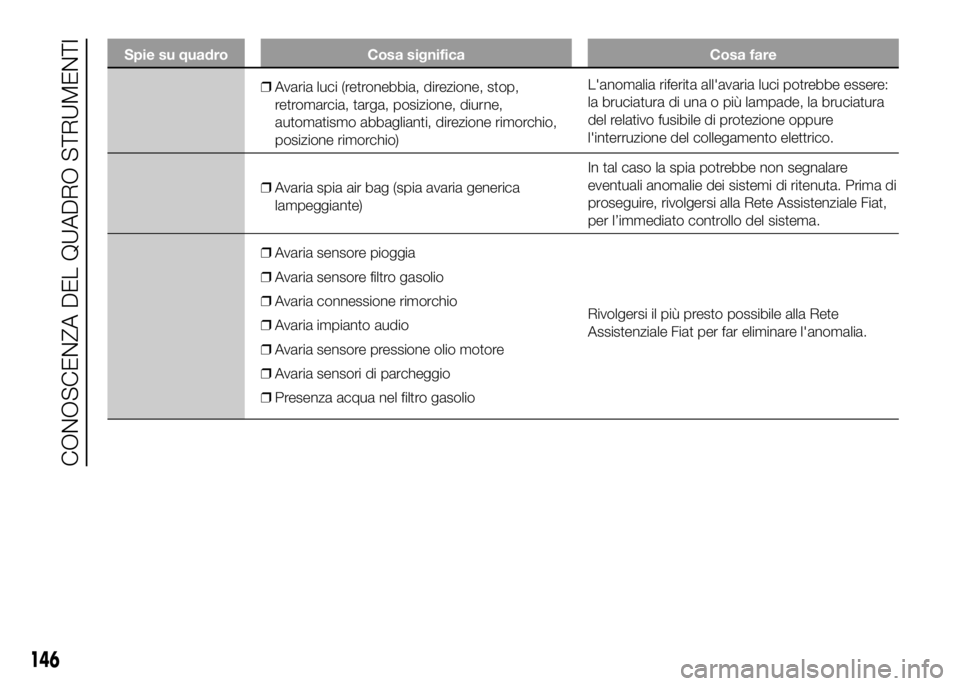

Spie su quadro Cosa significa Cosa fare
❒Avaria luci (retronebbia, direzione, stop,
retromarcia, targa, posizione, diurne,
automatismo abbaglianti, direzione rimorchio,
posizione rimorchio)L'anomalia riferita all'avaria luci potrebbe essere:
la bruciatura di una o più lampade, la bruciatura
del relativo fusibile di protezione oppure
l'interruzione del collegamento elettrico.
❒Avaria spia air bag (spia avaria generica
lampeggiante)In tal caso la spia potrebbe non segnalare
eventuali anomalie dei sistemi di ritenuta. Prima di
proseguire, rivolgersi alla Rete Assistenziale Fiat,
per l’immediato controllo del sistema.
❒Avaria sensore pioggia
❒Avaria sensore filtro gasolio
❒Avaria connessione rimorchio
❒Avaria impianto audio
❒Avaria sensore pressione olio motore
❒Avaria sensori di parcheggio
❒Presenza acqua nel filtro gasolioRivolgersi il più presto possibile alla Rete
Assistenziale Fiat per far eliminare l'anomalia.
146
CONOSCENZA DEL QUADRO STRUMENTI

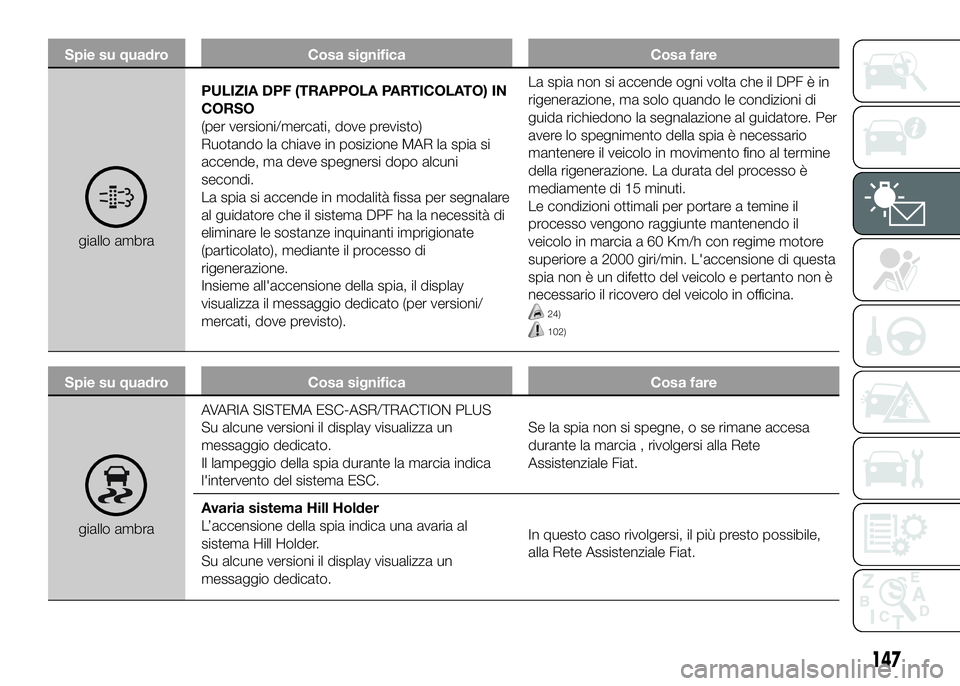

Spie su quadro Cosa significa Cosa fare
giallo ambraPULIZIA DPF (TRAPPOLA PARTICOLATO) IN
CORSO
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia si accende in modalità fissa per segnalare
al guidatore che il sistema DPF ha la necessità di
eliminare le sostanze inquinanti imprigionate
(particolato), mediante il processo di
rigenerazione.
Insieme all'accensione della spia, il display
visualizza il messaggio dedicato (per versioni/
mercati, dove previsto).La spia non si accende ogni volta che il DPF è in
rigenerazione, ma solo quando le condizioni di
guida richiedono la segnalazione al guidatore. Per
avere lo spegnimento della spia è necessario
mantenere il veicolo in movimento fino al termine
della rigenerazione. La durata del processo è
mediamente di 15 minuti.
Le condizioni ottimali per portare a temine il
processo vengono raggiunte mantenendo il
veicolo in marcia a 60 Km/h con regime motore
superiore a 2000 giri/min. L'accensione di questa
spia non è un difetto del veicolo e pertanto non è
necessario il ricovero del veicolo in officina.
24)
102)
Spie su quadro Cosa significa Cosa fare
giallo ambraAVARIA SISTEMA ESC-ASR/TRACTION PLUS
Su alcune versioni il display visualizza un
messaggio dedicato.
Il lampeggio della spia durante la marcia indica
l'intervento del sistema ESC.Se la spia non si spegne, o se rimane accesa
durante la marcia , rivolgersi alla Rete
Assistenziale Fiat.
Avaria sistema Hill Holder
L’accensione della spia indica una avaria al
sistema Hill Holder.
Su alcune versioni il display visualizza un
messaggio dedicato.In questo caso rivolgersi, il più presto possibile,
alla Rete Assistenziale Fiat.
147

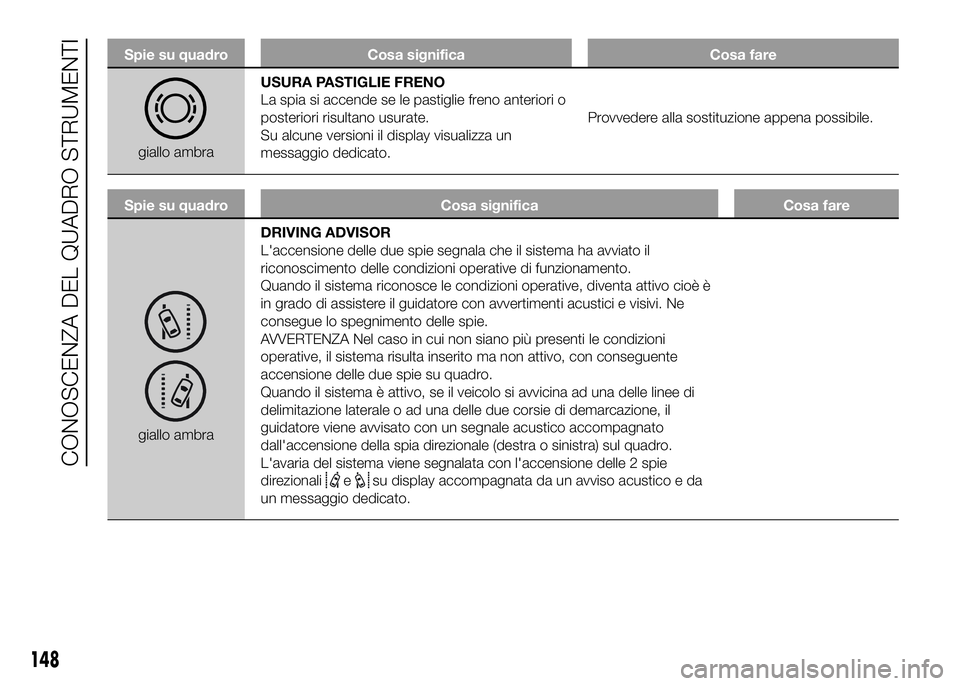

Spie su quadro Cosa significa Cosa fare
giallo ambraUSURA PASTIGLIE FRENO
La spia si accende se le pastiglie freno anteriori o
posteriori risultano usurate.
Su alcune versioni il display visualizza un
messaggio dedicato.Provvedere alla sostituzione appena possibile.
Spie su quadro Cosa significa Cosa fare
giallo ambraDRIVING ADVISOR
L'accensione delle due spie segnala che il sistema ha avviato il
riconoscimento delle condizioni operative di funzionamento.
Quando il sistema riconosce le condizioni operative, diventa attivo cioè è
in grado di assistere il guidatore con avvertimenti acustici e visivi. Ne
consegue lo spegnimento delle spie.
AVVERTENZA Nel caso in cui non siano più presenti le condizioni
operative, il sistema risulta inserito ma non attivo, con conseguente
accensione delle due spie su quadro.
Quando il sistema è attivo, se il veicolo si avvicina ad una delle linee di
delimitazione laterale o ad una delle due corsie di demarcazione, il
guidatore viene avvisato con un segnale acustico accompagnato
dall'accensione della spia direzionale (destra o sinistra) sul quadro.
L'avaria del sistema viene segnalata con l'accensione delle 2 spie
direzionali
esu display accompagnata da un avviso acustico e da
un messaggio dedicato.
148
CONOSCENZA DEL QUADRO STRUMENTI
