AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip A” effettua
il reset solo delle grandezze relative
alla propria funzione.
AVVERTENZA L’operazione di
azzeramento effettuata in presenza
delle visualizzazioni del “Trip B” effettua
il reset solo delle grandezze relative
alla propria funzione.Procedura di inizio viaggio
Con chiave di avviamento in posizione
MAR, effettuare l’azzeramento (reset)
premendo e mantenendo premuto
il pulsante TRIP per più di 2 secondi.
Uscita Trip
Si esce automaticamente dalla funzione
TRIP una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsante MODE per più di 1
secondo.
AVVERTENZA
21) Il “Trip B” è una funzione
escludibile (vedere paragrafo
“Abilitazione Trip B”). Le
grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
133

SPIE E MESSAGGI
L'accensione della spia è associata (dove il quadro strumenti lo permette) ad uno specifico messaggio e/o segnalazione
acustica. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie. La spia sul quadro di bordo rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
Spie su quadro Cosa significa Cosa fare
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A
MANO INSERITO
Ruotando la chiave in posizione MAR, la spia si
accende ma deve spegnersi dopo qualche
secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido
freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal
circuito.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
Se la spia si accende durante la marcia (su alcune
versioni unitamente al messaggio visualizzato dal
display) fermarsi immediatamente e rivolgersi alla
Rete Assistenziale Fiat.
Freno a mano inserito
La spia si accende con freno a mano inserito.Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete
Assistenziale Fiat.
134
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare
rossa
giallo ambra
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa),(giallo ambra) e(giallo ambra)
(per versioni/mercati, dove previsto) con motore
acceso indica un’anomalia del sistema EBD
oppure che il sistema non risulta disponibile. In
questo caso, con frenate violente si può avere un
blocco precoce delle ruote posteriori, con
possibilità di sbandamento.
Il display visualizza il messaggio dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale
Fiat, per la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
L’accensione della spia in modo permanente
indica una anomalia all’impianto air bag.
Su alcune versioni il display visualizza il
messaggio dedicato.
98) 99)
135

Spie su quadro Cosa significa Cosa fare
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con veicolo fermo
e cintura di sicurezza lato guida non allacciata.
La spia si accende in modo lampeggiante,
unitamente ad un avvisatore acustico (buzzer)
quando, a vettura in movimento, la cintura del
guidatore non è correttamente allacciata.Per la disattivazione permanente dell’avvisatore
acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) rivolgersi alla Rete Assistenziale Fiat. È
possibile riattivare il sistema mediante Menu di
Setup.
136
CONOSCENZA DEL QUADRO STRUMENTI

Spie su display Cosa significa Cosa fare

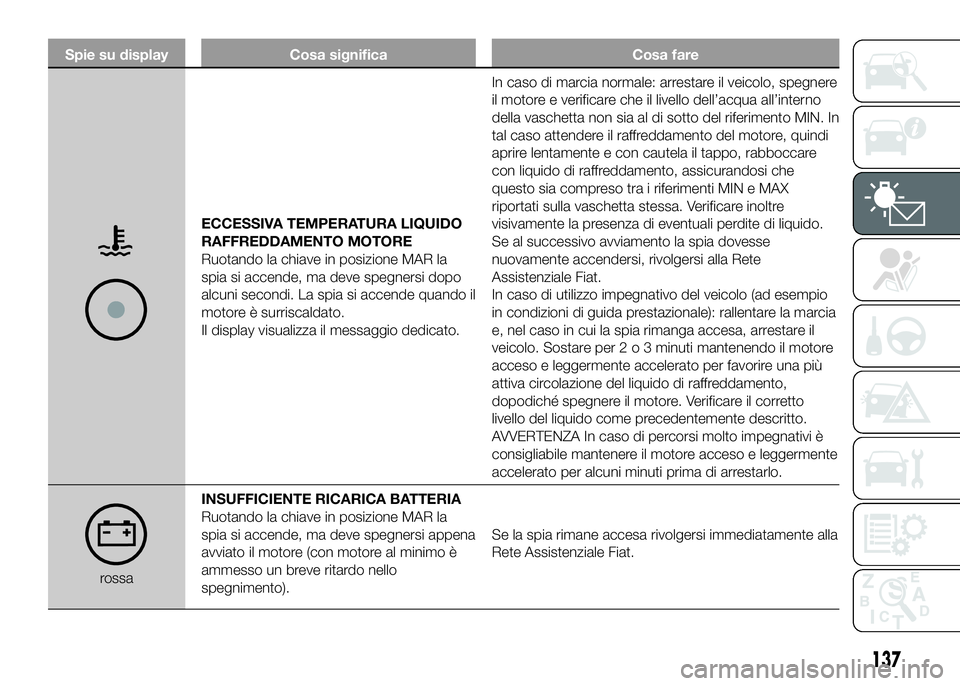

ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi. La spia si accende quando il
motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare il veicolo, spegnere
il motore e verificare che il livello dell’acqua all’interno
della vaschetta non sia al di sotto del riferimento MIN. In
tal caso attendere il raffreddamento del motore, quindi
aprire lentamente e con cautela il tappo, rabboccare
con liquido di raffreddamento, assicurandosi che
questo sia compreso tra i riferimenti MIN e MAX
riportati sulla vaschetta stessa. Verificare inoltre
visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi alla Rete
Assistenziale Fiat.
In caso di utilizzo impegnativo del veicolo (ad esempio
in condizioni di guida prestazionale): rallentare la marcia
e, nel caso in cui la spia rimanga accesa, arrestare il
veicolo. Sostare per2o3minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più
attiva circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il corretto
livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
rossaINSUFFICIENTE RICARICA BATTERIA
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi appena
avviato il motore (con motore al minimo è
ammesso un breve ritardo nello
spegnimento).Se la spia rimane accesa rivolgersi immediatamente alla
Rete Assistenziale Fiat.
137

Spie su display Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia digitale si accende, ma deve
spegnersi non appena avviato il motore.
La spia si accende in modalità fissa unitamente al messaggio visualizzato
dal display quando il sistema rileva insufficiente pressione dell’olio
motore.
22)
OLIO MOTORE DEGRADATO
(solo versioni Multijet con DPF)
La spia si accende in modalità lampeggiante unitamente al messaggio
visualizzato dal display (per versioni/mercati, dove previsto) quando il
sistema rileva il degrado dell’olio motore.
L’accensione in modalità lampeggiante di questa spia non è da ritenere
un difetto del veicolo, ma segnala al guidatore che l’utilizzo normale del
veicolo ha portato alla necessità di sostituire l’olio motore. Se l’olio non
viene sostituito, al raggiungimento di una seconda soglia di degrado, sul
quadro strumenti si accende anche la spia
e il funzionamento del
motore viene limitato a 3000 giri/minuto.
Se l’olio non viene ancora sostituito, al raggiungimento di una terza soglia
di degrado, per evitare danneggiamenti, il motore viene limitato a 1500
giri/minuto.Rivolgersi appena
possibile alla Rete
Assistenziale Fiat.
100) 101)
Si ricorda che il degrado
dell’olio motore viene
accelerato da:
– prevalente uso cittadino
del veicolo che rende più
frequente il processo di
rigenerazione del DPF
– utilizzo del veicolo per
brevi percorsi che non
permettono al motore di
raggiungere la
temperatura di regime
– interruzioni ripetute del
processo di rigenerazione
segnalate attraverso
l’accensione della spia
DPF.
138
CONOSCENZA DEL QUADRO STRUMENTI

Spie su display Cosa significa Cosa fare
rossaINCOMPLETA CHIUSURA PORTE / VANO DI CARICO
La spia si accende, su alcune versioni, quando una o più porte o il vano
di carico non sono perfettamente chiusi.
Su alcune versioni il display visualizza il messaggio dedicato che segnala
l’apertura porta anteriore sinistra/destra o porte posteriori/vano di carico.
Con porte aperte e veicolo in movimento, viene emessa una
segnalazione acustica.
Spie su quadro Cosa significa Cosa fare
rossaAVARIA SERVOSTERZO
Ruotando la chiave in posizione MAR la spia sul
quadrante si accende, ma deve spegnersi dopo
alcuni secondi.
Se la spia rimane accesa unitamente al
messaggio visualizzato dal display e ad una
segnalazione acustica, non si ha l’effetto del
servosterzo e lo sforzo sul volante aumenta
sensibilmente pur mantenendo la possibilità di
sterzare il veicolo.Rivolgersi alla Rete Assistenziale Fiat.
rossaAVARIA SOSPENSIONI AUTOLIVELLANTI
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
La spia si accende in corrispondenza di un
guasto al sistema sospensioni autolivellanti.
139

ATTENZIONE
98) Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia
(unitamente al messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in
tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del
sistema.
99) L’avaria della spia
viene segnalata dall'accensione lampeggiante della spiaoppure, a seconda delle versioni,
dall'accensione fissa dell'icona
su display. In tal caso la spiapotrebbe non segnalare eventuali anomalie dei
sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
100) A fronte dell'accensione della spia
, l'olio motore degradato deve essere sostituito appena possibile e mai oltre
500 km dalla prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi
danni al motore e il decadimento della garanzia. Ricordiamo che l'accensione di questa spia non è legata al
quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non bisogna
assolutamente aggiungere nel motore altro olio.
101) Se la spia
lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA
22) Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Fiat.
