NotaL'impostazione è possibile tra 30
e 200 km/h, oppure 20 e 125 mph a
seconda dell'unità precedentemente
impostata, vedere paragrafo
"Regolazione unità di misura (Unità
misura)" descritto in seguito. Ogni
pressione sul pulsante
/
determina l'aumento /
decremento di 5 unità. Tenendo
premuto il pulsante
/si
ottiene l'aumento / decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione
con singole pressioni.
- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare
l'impostazione, procedere come segue:
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante (On);
- premere il pulsante
, il display
visualizza in modo lampeggiante (Off);
- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Regolazione sensibilità
sensore fari
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare
(su 3 livelli) la sensibilità del sensore fari.
Per impostare il livello di sensibilità
desiderato, procedere come segue:
– premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante il “livello” della
sensibilità precedentemente impostato;
– premere il pulsante
oppure
per effettuare la regolazione;
– premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Luci cornering
(Attivazione/disattivazione
"Cornering lights")
(per versioni/mercati, dove previsto)
Questa funzione consente di
attivare/disattivare ("On"/"Off") le
“Cornering lights” (vedere quanto
descritto al paragrafo “Luci esterne”).
Per attivare/disattivare le luci procedere
come segue:❒premere il pulsante MODE con
pressione breve. Il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppure
per effettuare la scelta;
❒premere il pulsante MODE con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Sensore pioggia
(Regolazione sensibilità sensore
pioggia)
(per versioni/mercati, dove previsto)
Questa funzione consente di regolare
(su 4 livelli) la sensibilità del sensore
pioggia.
Per impostare il livello di sensibilità
desiderato, procedere come segue:
❒premere il pulsante MODE con
pressione breve. Il display visualizza
in modo lampeggiante il “livello” della
sensibilità precedentemente
impostato;
❒premere il pulsante
oppure
per effettuare la regolazione;
125

❒premere il pulsante MODE con
pressione breve per tornare alla
videata menu oppure premere
il pulsante con pressione lunga per
tornare alla videata standard senza
memorizzare.
Abilitazione Trip B (Dati
tripB)
Questa funzione consente di attivare
(On) oppure disattivare (Off) la
visualizzazione del Trip B (trip parziale).
Per ulteriori informazioni vedere
paragrafo "Trip computer".
Per l'attivazione / disattivazione,
procedere come segue:
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente
impostato);
- premere il pulsante
oppure
per effettuare la scelta;
- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Traffic Sign
Questa funzione consente di attivare
(On) oppure disattivare (Off) la funzione
Traffic Sign per il riconoscimento del
la segnaletica stradale (divieti di
sorpasso o limiti di velocità).
Per l'attivazione / disattivazione,
procedere come segue:
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente
impostato);
- premere il pulsante
oppure
per effettuare la scelta;
- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione orologio
(Regola Ora)
Questa funzione consente la
regolazione dell'orologio passando
attraverso due sottomenù: "Ora" e
"Formato".
Per effettuare la regolazione procedere
come segue:- premere il pulsante MODE con
pressione breve, il display visualizza i
due sottomenù "Ora" e "Formato";
- premere il pulsante
oppure
per spostarsi tra i due
sottomenù;
- una volta selezionato il sottomenù che
si vuole modificare, premere il pulsante
con pressione breve MODE;
- nel caso in cui si entra nel sottomenù
"Ora": premendo il pulsante MODE
con pressione breve, il display visualizza
in modo lampeggiante le "ore";
- premere il pulsante
oppure
per effettuare la regolazione;
- premendo il pulsante MODE con
pressione breve il display visualizza in
modo lampeggiante i "minuti";
- premere il pulsante
oppure
per effettuare la regolazione;
- nel caso in cui si entra nel sottomenù
"Formato": premendo il pulsante MODE
con pressione breve, il display
visualizza in modo lampeggiante la
modalità di visualizzazione;
- premere il pulsante
oppure
per effettuare la selezione in
modalità "24h" oppure "12h".
126
CONOSCENZA DEL QUADRO STRUMENTI

Una volta effettuata la regolazione,
premere il pulsante MODE con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
- premere nuovamente il pulsante
MODE con pressione lunga per tornare
alla videata standard o al menu
principale a seconda del punto in cui ci
si trova nel menu.
Regolazione data
(Regola data)
Questa funzione consente
l'aggiornamento della data (giorno -
mese - anno).
Per aggiornare procedere come segue:
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante "il giorno" (gg);
- premere il pulsante
oppure
per effettuare la regolazione;
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante "il mese" (mm);
- premere il pulsante
oppure
per effettuare la regolazione;- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante "l'anno" (aaaa);
- premere il pulsante
oppure
per effettuare la regolazione.
NotaOgni pressione sui pulsanti
odetermina l'aumento o il
decremento di una unità. Mantenendo
premuto il pulsante ne deriva l'aumento
/ decremento veloce automatico.
Quando si è vicini al valore desiderato,
completare la regolazione con singole
pressioni.
- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Chiusura centralizzata
automatica a veicolo
in movimento
(Autoclose)
Questa funzione, previa attivazione
(On), consente l'attivazione del blocco
automatico delle porte al superamento
della velocità di 20 km/h.
Per attivare (On) oppure disattivare (Off)
questa funzione, procedere come
segue:- premere il pulsante MODE con
pressione breve, il display visualizza un
sottomenu;
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante (On) oppure (Off)
(in funzione di quanto precedentemente
impostato);
- premere il pulsante
oppure
per effettuare la scelta;
- premere il pulsante MODE con
pressione breve per tornare alla videata
sottomenù oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare;
- premere nuovamente il pulsante
MODE con pressione lunga per tornare
alla videata standard o al menu
principale a seconda del punto in cui ci
si trova nel menu.
Regolazione unità di
misura (Unità misura)
Questa funzione consente
l'impostazione delle unità di misura
tramite tre sottomenù: "Distanze",
"Consumi" e "Temperatura".
Per impostare l'unità di misura
desiderata, procedere come segue:
127

- premere il pulsante MODE con
pressione breve, il display visualizza i tre
sottomenù;
- premere il pulsante
oppure
per spostarsi tra i tre sottomenù;
- una volta selezionato il sottomenù
che si vuole modificare, premere il
pulsante MODE con pressione breve;
- nel caso in cui si entra nel sottomenù
"Distanze": premendo il pulsante MODE
con pressione breve, il display
visualizza "km" oppure "mi" (in funzione
di quando precedentemente
impostato);
- premere il pulsante
oppure
per effettuare la scelta;
- nel caso in cui si entra nel sottomenù
"Consumi": premendo il pulsante
MODE con pressione breve, il display
visualizza "km/l", "l/100km" oppure
"mpg" (in funzione di quando
precedentemente impostato);
Se l'unità di misura distanza impostata
è "km" il display consente
l'impostazione dell'unità di misura (km/l
oppure l/100km) riferita alla quantità
di combustibile consumato.
Se l'unità di misura distanza impostata
è "mi" il display visualizzerà la quantità
di combustibile consumato in "mpg".- premere il pulsante
oppure
per effettuare la scelta;
- nel caso in cui si entra nel sottomenù
"Temperatura": premendo il pulsante
MODE con pressione breve, il display
visualizza "°C" oppure "°F" (in funzione
di quando precedentemente
impostato);
- premere il pulsante
oppure
per effettuare la scelta;
Una volta effettuata la regolazione,
premere il pulsante MODE con
pressione breve per tornare alla videata
sottomenu oppure premere il pulsante
con pressione lunga per tornare alla
videata menu principale senza
memorizzare.
- premere nuovamente il pulsante
MODE con pressione lunga per tornare
alla videata standard o al menu
principale a seconda del punto in cui ci
si trova nel menu.
Selezione lingua
(Lingua)
Le visualizzazioni del display, previa
impostazione, possono essere
rappresentate nelle seguenti lingue:
Italiano, Tedesco, Inglese, Spagnolo,
Francese, Portoghese, e Olandese.
Per impostare la lingua desiderata,
procedere come segue:- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante la "lingua"
precedentemente impostata;
- premere il pulsante
oppure
per effettuare la scelta;
- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Regolazione volume
segnalazione acustica
avarie / avvertimenti
(Volume avvisi)
Questa funzione consente di regolare
(su 8 livelli) il volume della segnalazione
acustica (buzzer) che accompagna le
visualizzazioni di avaria / avvertimento.
Per impostare il volume desiderato,
procedere come segue:
- premere il pulsante MODE con
pressione breve, il display visualizza in
modo lampeggiante il "livello" del
volume precedentemente impostato;
- premere il pulsante
oppure
per effettuare la regolazione;
128
CONOSCENZA DEL QUADRO STRUMENTI

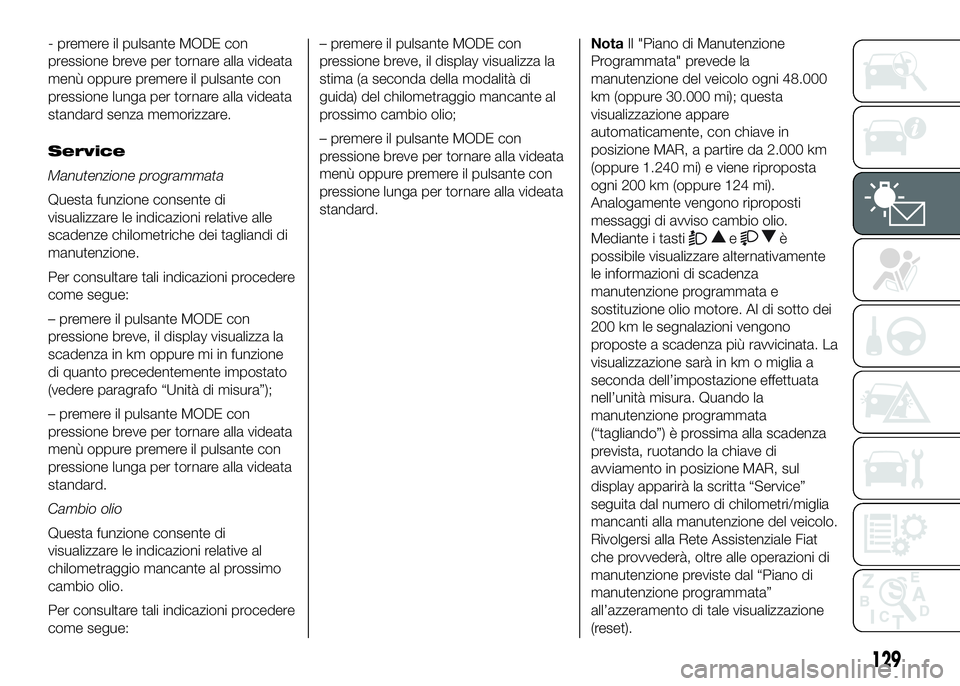

- premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Service
Manutenzione programmata
Questa funzione consente di
visualizzare le indicazioni relative alle
scadenze chilometriche dei tagliandi di
manutenzione.
Per consultare tali indicazioni procedere
come segue:
– premere il pulsante MODE con
pressione breve, il display visualizza la
scadenza in km oppure mi in funzione
di quanto precedentemente impostato
(vedere paragrafo “Unità di misura”);
– premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.
Cambio olio
Questa funzione consente di
visualizzare le indicazioni relative al
chilometraggio mancante al prossimo
cambio olio.
Per consultare tali indicazioni procedere
come segue:– premere il pulsante MODE con
pressione breve, il display visualizza la
stima (a seconda della modalità di
guida) del chilometraggio mancante al
prossimo cambio olio;
– premere il pulsante MODE con
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.NotaIl "Piano di Manutenzione
Programmata" prevede la
manutenzione del veicolo ogni 48.000
km (oppure 30.000 mi); questa
visualizzazione appare
automaticamente, con chiave in
posizione MAR, a partire da 2.000 km
(oppure 1.240 mi) e viene riproposta
ogni 200 km (oppure 124 mi).
Analogamente vengono riproposti
messaggi di avviso cambio olio.
Mediante i tasti
eè
possibile visualizzare alternativamente
le informazioni di scadenza
manutenzione programmata e
sostituzione olio motore. Al di sotto dei
200 km le segnalazioni vengono
proposte a scadenza più ravvicinata. La
visualizzazione sarà in km o miglia a
seconda dell’impostazione effettuata
nell’unità misura. Quando la
manutenzione programmata
(“tagliando”) è prossima alla scadenza
prevista, ruotando la chiave di
avviamento in posizione MAR, sul
display apparirà la scritta “Service”
seguita dal numero di chilometri/miglia
mancanti alla manutenzione del veicolo.
Rivolgersi alla Rete Assistenziale Fiat
che provvederà, oltre alle operazioni di
manutenzione previste dal “Piano di
manutenzione programmata”
all’azzeramento di tale visualizzazione
(reset).
129

NotaQuando il cambio olio è prossimo
alla scadenza prevista, ruotando la
chiave di avviamento in posizione MAR,
sul display viene visualizzato un
messaggio dedicato. Continuando la
marcia in queste condizioni
diminuiscono le prestazioni del motore.
Quando la scadenza viene raggiunta
ricompare sul display il messaggio
dedicato in concomitanza con
l’accensione della spia
unitamente
alla spia
. Rivolgersi alla Rete
Assistenziale Fiat.
Attivazione/
Disattivazione degli air
bag lato passeggero
frontale e laterale
protezione toracica
(side bag) (Bag
passeggero)
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare l'air bag lato
passeggero.
Procedere come segue :
❒premere il pulsante MODE e, dopo
aver visualizzato sul display il
messaggio (Bag pass: Off) (per
disattivare) oppure il messaggio (Bag
pass: On) (per attivare) tramite la
pressione dei pulsanti
e,
premere nuovamente il pulsante
MODE;❒sul display viene visualizzato il
messaggio il messaggio di richiesta
conferma;
❒tramite la pressione dei pulsanti
oselezionare (Sì) (per
confermare l'attivazione/
disattivazione) oppure (No) (per
rinunciare);
❒premere il pulsante MODE con
pressione breve, viene visualizzato un
messaggio di conferma scelta e si
torna alla videata menu oppure
premere il pulsante con pressione
lunga per tornare alla videata
standard senza memorizzare.
Luci diurne (D.R.L.)
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare le luci diurne.
Per attivare oppure disattivare questa
funzione, procedere come segue:
❒premere il pulsante MODE con
pressione breve. Il display visualizza
un sottomenu;
❒premere il pulsante MODEcon
pressione breve. Il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;❒premere il pulsante
oppure
per effettuare la scelta;
❒premere il pulsante MODE con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante
MODE con pressione lunga per
tornare alla videata standard o al
menu principale a seconda della
voce di menu nella quale ci si trova.
Abb. automatici
(per versioni/mercati, dove previsto)
Questa funzione permette di
attivare/disattivare gli abbagliati
automatici.
Per attivare oppure disattivare questa
funzione, procedere come segue:
❒premere il pulsante MODE con
pressione breve. Il display visualizza
un sottomenu;
❒premere il pulsante MODEcon
pressione breve. Il display visualizza
in modo lampeggiante "On" oppure
"Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppure
per effettuare la scelta;
130
CONOSCENZA DEL QUADRO STRUMENTI

❒premere il pulsante MODE con
pressione breve per tornare alla
videata sottomenu oppure premere il
pulsante con pressione lunga per
tornare alla videata menu principale
senza memorizzare;
❒premere nuovamente il pulsante
MODE con pressione lunga per
tornare alla videata standard o al
menu principale a seconda della
voce di menu nella quale ci si trova.
Uscita Menù
Ultima funzione che chiude il ciclo di
impostazioni elencate nella videata
menù.
Premendo il pulsante MODE con
pressione breve, il display torna alla
videata standard senza memorizzare.
Premendo il pulsante
il display
torna alla prima voce del menù (Beep
Velocità).
TRIP COMPUTER
IN BREVE
Il "Trip computer" consente di
visualizzare, con chiave di avviamento
in posizione MAR, le grandezze
relative allo stato di funzionamento
del veicolo. Tale funzione è composta
da due trip separati denominati
"Trip A" e "Trip B" capaci di
monitorare la "missione completa"
del veicolo (viaggio) in modo
indipendente l'uno dall'altro.
Entrambe le funzioni sono azzerabili
(reset - inizio di una nuova missione).
Il “Trip A” consente la visualizzazione
delle seguenti grandezze:
❒Temperatura esterna
❒Autonomia
❒Distanza percorsa A
❒Consumo medio A
❒Consumo istantaneo
❒Velocità media A
❒Tempo di viaggio A (durata di guida)
❒Reset Trip AIl "Trip B", presente solo su display
multifunzionale, consente la
visualizzazione delle seguenti
grandezze:
❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo di viaggio B (durata di guida).
21)
Grandezze visualizzate
Temperatura esterna
Indica la temperatura esterna
all'abitacolo del veicolo.
Autonomia (per versioni/mercati, dove
previsto)
Indica la distanza che può essere
ancora percorsa con il combustibile
presente all’interno del serbatoio,
ipotizzando di proseguire la marcia
mantenendo la stessa condotta di
guida. Sul display verrà visualizzata
l’indicazione “----” al verificarsi dei
seguenti eventi:
❒valore di autonomia inferiore a 50 km
(oppure 30 mi)
❒in caso di sosta con motore avviato
per un tempo prolungato.
131

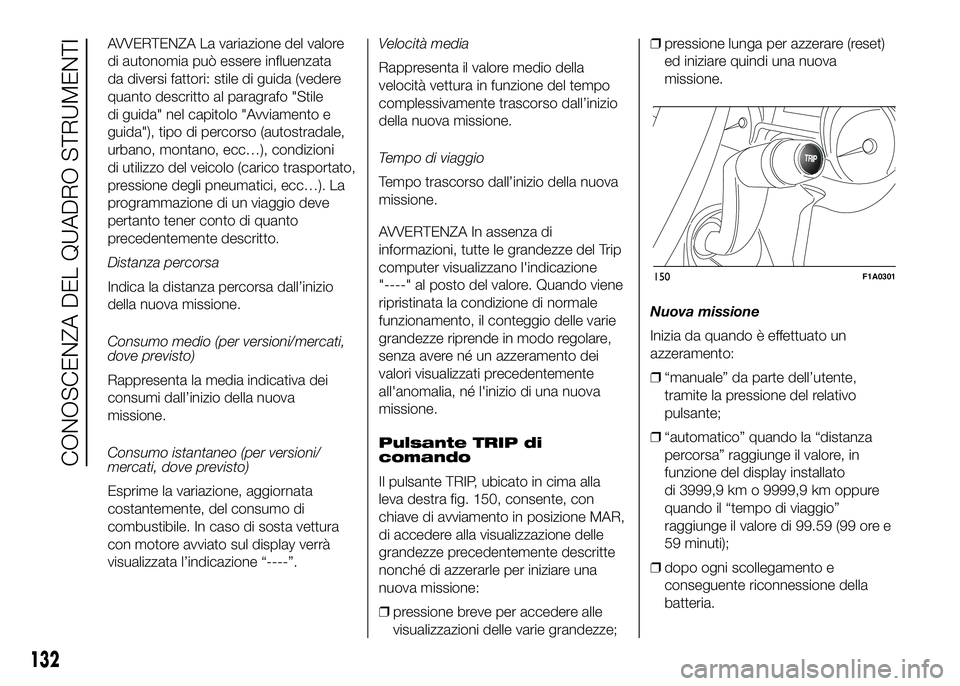

AVVERTENZA La variazione del valore
di autonomia può essere influenzata
da diversi fattori: stile di guida (vedere
quanto descritto al paragrafo "Stile
di guida" nel capitolo "Avviamento e
guida"), tipo di percorso (autostradale,
urbano, montano, ecc…), condizioni
di utilizzo del veicolo (carico trasportato,
pressione degli pneumatici, ecc…). La
programmazione di un viaggio deve
pertanto tener conto di quanto
precedentemente descritto.
Distanza percorsa
Indica la distanza percorsa dall’inizio
della nuova missione.
Consumo medio (per versioni/mercati,
dove previsto)
Rappresenta la media indicativa dei
consumi dall’inizio della nuova
missione.
Consumo istantaneo (per versioni/
mercati, dove previsto)
Esprime la variazione, aggiornata
costantemente, del consumo di
combustibile. In caso di sosta vettura
con motore avviato sul display verrà
visualizzata l’indicazione “----”.Velocità media
Rappresenta il valore medio della
velocità vettura in funzione del tempo
complessivamente trascorso dall’inizio
della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova
missione.
AVVERTENZA In assenza di
informazioni, tutte le grandezze del Trip
computer visualizzano l'indicazione
"----" al posto del valore. Quando viene
ripristinata la condizione di normale
funzionamento, il conteggio delle varie
grandezze riprende in modo regolare,
senza avere né un azzeramento dei
valori visualizzati precedentemente
all'anomalia, né l'inizio di una nuova
missione.
Pulsante TRIP di
comando
Il pulsante TRIP, ubicato in cima alla
leva destra fig. 150, consente, con
chiave di avviamento in posizione MAR,
di accedere alla visualizzazione delle
grandezze precedentemente descritte
nonché di azzerarle per iniziare una
nuova missione:
❒pressione breve per accedere alle
visualizzazioni delle varie grandezze;❒pressione lunga per azzerare (reset)
ed iniziare quindi una nuova
missione.
Nuova missione
Inizia da quando è effettuato un
azzeramento:
❒“manuale” da parte dell’utente,
tramite la pressione del relativo
pulsante;
❒“automatico” quando la “distanza
percorsa” raggiunge il valore, in
funzione del display installato
di 3999,9 km o 9999,9 km oppure
quando il “tempo di viaggio”
raggiunge il valore di 99.59 (99 ore e
59 minuti);
❒dopo ogni scollegamento e
conseguente riconnessione della
batteria.
TRIP
150F1A0301
132
CONOSCENZA DEL QUADRO STRUMENTI
