2016 CITROEN C4 SPACETOURER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

327
C4-Picasso-II_el_Chap09_caracteristiques-techniques_ed01-2016
Κινητήρες και κιβώτια αυτοκινήτων με κινητήρα Diesel
.../S: μοντέλο e-HDi με λειτουργία Stop & Start.
3D...: CITROËN C4 Picasso (5 θέσεων). 3E...:
CITROËN Grand C4 Picasso (5 θέσεων).
3A...: CITROËN Grand C4 Picasso (7 θέσεων).
Κινητήρες Diesel
BlueHDi 115/120 S&S BlueHDi 135/150 S&S
Κιβώτιο ταχυτήτων (Μηχανικό
6 σχέσεων) (Αυτόματο

6 σχέσεων) (Μηχανικό
6 σχέσεων) (Αυτόματο

6 σχέσεων)
Τύποι 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A...
BHZ - BHX...M/S - M/1S BHZ - BHX...
T/1S - T/2S AHX-AHR-AHV-AHS...
M/S - M/1S AHX...
T/S - T/1S
Κυβισμός (cm
3) 1 5601 997
Διάμετρος x διαδρομή (mm) 75 x 88,385 x 88
Μέγιστη ισχύς* (kW) 85 / 8811 0
Στροφές ανά λεπτό (για τη μέγιστη ισχύ) 3 5003 750
Μέγιστη ροπή (Nm) 300370
Στροφές ανά λεπτό (για τη μέγιστη ροπή) 1 7501 750
Καύσιμο ΠετρέλαιοΠετρέλαιο
Καταλύτης ναιναι
Φίλτρο σωματιδίων ναιναι
Χωρητικότητα / Λάδι κινητήρα (σε λίτρα) με
αντικατάσταση φίλτρου 3,75
6 ,1
*

Η μ

έγιστη ισχύς αντιστοιχεί σε μέτρηση στον στρόφαλο κινητήρα, σύμφωνα με την αντίστοιχη Ευρωπαϊκή νομοθεσία
(Οδηγία 1999/99/CE).
9
Τεχνικά χαρακτηριστικά

328
C4-Picasso-II_el_Chap09_caracteristiques-techniques_ed01-2016
Βάρη και ρυμουλκούμενα φορτία (σε kg) / Κινητήρες Diesel
Όταν υπάρχει ρυμουλκούμενο όχημα, μην υπερβαίνετε ποτέ την ταχύτητα των 100 χλμ/ώρα (συμμορφωθείτε με τη σχετική ισχύουσα νομοθεσία της
χώρας σας).
Όταν η θερμοκρασία περιβάλ λοντος είναι υψηλή, αυτό μπορεί να έχει ως αποτέλεσμα τη μείωση της απόδοσης του αυτοκινήτου ώστε να
προστατευθεί ο κινητήρας. Όταν η θερμοκρασία περιβάλ λοντος είναι μεγαλύτερη από 37 βαθμούς Κελσίου, μειώστε το ρυμουλκούμενο φορτίο.Κινητήρες Diesel
HDi 115BlueHDi 100 S&S*
Κιβώτιο ταχυτήτων (Μηχανικό 6 σχέσεων)BVM6 (Μηχανικό 6 σχέσεων)
Τύποι 3D... 3E... 3A...
3D... 3E... 3A...3D... 3E... 3A...
9HC8 9HC8/1 BHY...
6/1S - 6/2SM
Βάρος εν κενώ 1290 - 1 310 - 1 3121 298 - 1 318 - 1 320 1 296 - 1 318 - 1 320
Βάρος σε κατάσταση πορείας** 1 365 - 1 385 - 1 3871 373 - 1 393 - 1 395 1 371 - 1 393 - 1 395
Μέγιστο τεχνικά αποδεκτό βάρος
( M TAC) 1 940 - 2 110 - 2 150
1 940 - 2 110 - 2 1501 950 - 2 120 - 2 175
Βάρος MTR A (ισχύει στη Γαλ λία)
σε κ λίση 12% 3 340 - 3 350 - 3 350
2 740 - 2 910 - 2 9503 150 - 3 120 - 3 175
Όρια MTR A (ισχύει στη Γαλ λία)
σε κ λίση 10% ή 12% 1 400 - 1240 - 1 200
8001 200 - 1 000 - 1 000
Όρια MTR A***
((ισχύει στη Γαλ λία) 1 600 - 1 540 - 1 500
8001 400 - 1 300 - 1 300
Βάρος ρυμουλκούμενου χωρίς φρένα 680 - 690 - 690685 - 695 - 695645 - 659 - 660
Συνιστώμενο φορτίο στον κοτσαδόρο 707070
*
Ο
ι τιμές των βαρών υπολογίζονται με τον κοτσαδόρο.
**
Τ
ο βάρος του αυτοκινήτου σε κατάσταση πορείας ισούται με το βάρος εν κενώ + το βάρος του οδηγού (υπολογίζεται σε 75 κιλά).
*** Οτιμές MTR A ισχύουν στη Γαλ λία.
Τεχνικά χαρακτηριστικά

329
C4-Picasso-II_el_Chap09_caracteristiques-techniques_ed01-2016
Βάρη και ρυμουλκούμενα φορτία (σε kg) / Κινητήρες Diesel
* Το βάρος του αυτοκινήτου σε κατάσταση πορείας ισούται με το βάρος εν κενώ + το βάρος του οδηγού (υπολογίζεται σε 75 κιλά).
** Οι τιμές MTR A ισχύουν στη Γαλ λία.
Όταν υπάρχει ρυμουλκούμενο όχημα, μην υπερβαίνετε ποτέ την ταχύτητα των 100 χλμ/ώρα (συμμορφωθείτε με τη σχετική ισχύουσα νομοθεσία της
χώρας σας).
Όταν η θερμοκρασία περιβάλ λοντος είναι υψηλή, αυτό μπορεί να έχει ως αποτέλεσμα τη μείωση της απόδοσης του αυτοκινήτου ώστε να
προστατευθεί ο κινητήρας. Όταν η θερμοκρασία περιβάλ λοντος είναι μεγαλύτερη από 37 βαθμούς Κελσίου, μειώστε το ρυμουλκούμενο φορτίο.Κινητήρες Diesel
BlueHDi 115/120 S&S BlueHDi 135/150 S&S
Κιβώτιο ταχυτήτων (Μηχανικό
6 σχέσεων) (Αυτόματο

6 σχέσεων) (Μηχανικό
6 σχέσεων) (Αυτόματο

6 σχέσεων)
Τύποι 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A... 3D... 3E... 3A...
BHZ - BHX...M/S - M/1S BHZ - BHX...
T/1S - T/2S AHX-AHR-AHV-
AHS...
M/S - M/1S AHX...
T/S - T/1S
Βάρος εν κενώ 1 320 - 1 345 - 1347 1 320 - 1 357 - 1 359 1 415 - 1 428 - 1 430 1 435 - 1 474 - 1 476
Βάρος σε κατάσταση πορείας* 1 395 - 1 420 - 1 422 1 395 - 1 432 - 1 434 1 490 - 1 503 - 1 505 1 510 - 1 549 - 1 551
Μέγιστο τεχνικά αποδεκτό βάρος
( M TAC) 1 950 - 2 100 - 2 175 1 975 - 2 025 - 2 205 2 030 - 2 200 - 2 250 2 030 - 2 200 - 2 280
Βάρος MTR A (ισχύει στη Γαλ λία)
σε κ λίση 12% 3 350 - 3 350 - 3 375 3 375 - 3 225 - 3 405 3 530 - 3 650 - 3 650 3 530 - 3 580 - 3 580
Όρια MTR A (ισχύει στη Γαλ λία)
σε κ λίση 10% ή 12% 1 400 - 1 250 - 1 200 1 400 - 1 200 - 1 200 1 500 - 1 450 - 1 400 1 500 - 1 380 - 1 300
Όρια MTR A
(ισχύει στη Γαλ λία)** 1 600 - 1 550 - 1 500 1 600 - 1 500 - 1 500 1 700 - 1 750 - 1 700 1 700 - 1 680 - 1 600
Βάρος ρυμουλκούμενου χωρίς φρένα 660 - 672 - 674 660 - 675 - 675 745 - 750 - 750 750
Συνιστώμενο φορτίο στον κοτσαδόρο 70707070
9
Τεχνικά χαρακτηριστικά

330
C4-Picasso-II_el_Chap09_caracteristiques-techniques_ed01-2016

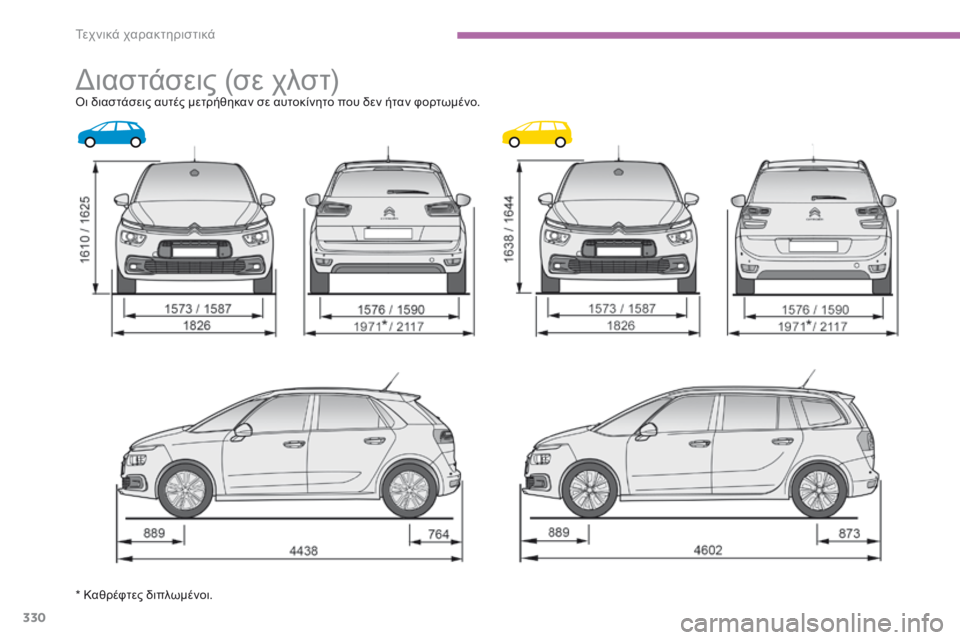

Διαστάσεις (σε χλστ)Οι διαστάσεις αυτές μετρήθηκαν σε αυτοκίνητο που δεν ήταν φορτωμένο.
* Καθρέφτες διπλωμένοι.
Τεχνικά χαρακτηριστικά

331
C4-Picasso-II_el_Chap09_caracteristiques-techniques_ed01-2016

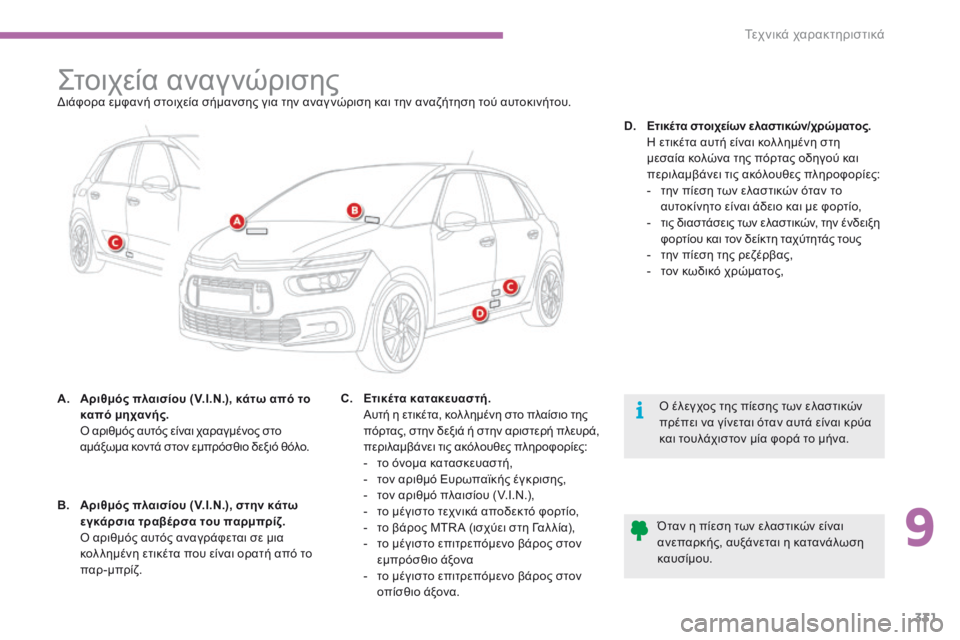

Στοιχεία αναγνώρισηςΔιάφορα εμφανή στοιχεία σήμανσης για την αναγ νώριση και την αναζήτηση τού αυτοκινήτου.
A.
Α
ριθμός πλαισίου (V.I.N.), κάτω από το
καπό μηχανής.
Ο α

ριθμός αυτός είναι χαραγμένος στο
αμάξωμα κοντά στον εμπρόσθιο δεξιό θόλο. Ο έλεγχος της πίεσης των ελαστικών
πρέπει να γίνεται όταν αυτά είναι κρύα
και τουλάχιστον μία φορά το μήνα.
Όταν η πίεση των ελαστικών είναι
ανεπαρκής, αυξάνεται η κατανάλωση
καυσίμου.
C.
Ε

τικέτα κατακευαστή.
Α

υτή η ετικέτα, κολ λημένη στο πλαίσιο της
πόρτας, στην δεξιά ή στην αριστερή πλευρά,
περιλαμβάνει τις ακόλουθες πληροφορίες:
-

τ
ο όνομα κατασκευαστή,
-

τ
ον αριθμό Ευρωπαϊκής έγκρισης,
-

τ
ον αριθμό πλαισίου (V.I.N.),
-

τ
ο μέγιστο τεχνικά αποδεκτό φορτίο,
-

τ
ο βάρος MTR A (ισχύει στη Γαλ λία),
-

τ
ο μέγιστο επιτρεπόμενο βάρος στον
εμπρόσθιο άξονα
-

τ
ο μέγιστο επιτρεπόμενο βάρος στον
οπίσθιο άξονα. D.
Ε

τικέτα στοιχείων ελαστικών/χρώματος.
Η ε

τικέτα αυτή είναι κολ λημένη στη
μεσαία κολώνα της πόρτας οδηγού και
περιλαμβάνει τις ακόλουθες πληροφορίες:
-

τ
ην πίεση των ελαστικών όταν το
αυτοκίνητο είναι άδειο και με φορτίο,
-
τ

ις διαστάσεις των ελαστικών, την ένδειξη
φορτίου και τον δείκτη ταχύτητάς τους
-

τ
ην πίεση της ρεζέρβας,
-

τ
ον κωδικό χρώματος,
B.
Α

ριθμός πλαισίου (V.I.N.), στην κάτω
εγκάρσια τραβέρσα του παρμπρίζ.
Ο α

ριθμός αυτός αναγράφεται σε μια
κολ λημένη ετικέτα που είναι ορατή από το
παρ-μπρίζ.
9
Τεχνικά χαρακτηριστικά

332
C4-Picasso-II_el_Chap10a_BTA_ed01-2016

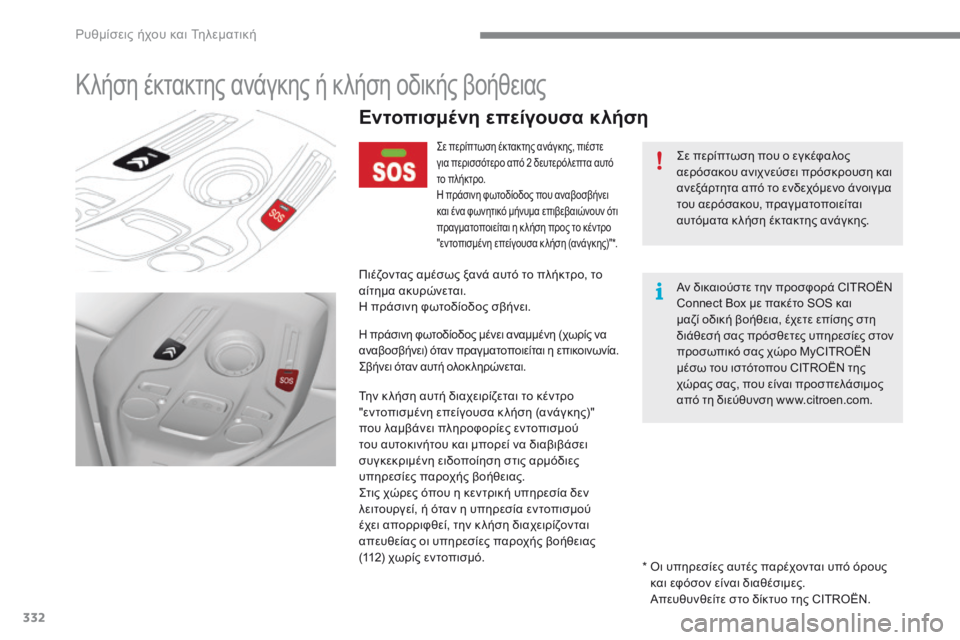

Κλήση έκτακτης ανάγκης ή κλήση οδικής βοήθειας
Σε περίπτωση που ο εγκέφαλος
αερόσακου ανιχνεύσει πρόσκρουση και
ανεξάρτητα από το ενδεχόμενο άνοιγμα
του αερόσακου, πραγματοποιείται
αυτόματα κ λήση έκτακτης ανάγκης.
Εντοπισμένη επείγουσα κλήση
Σε περίπτωση έκτακτης ανάγκης, πιέστε
για περισσότερο από 2 δευτερόλεπτα αυτό
το πλήκτρο.
Η πράσινη φωτοδίοδος που αναβοσβήνει
και ένα φωνητικό μήνυμα επιβεβαιώνουν ότι
πραγματοποιείται η κ λήση προς το κέντρο
"εντοπισμένη επείγουσα κ λήση (ανάγκης)"*.
Πιέζοντας αμέσως ξανά αυτό το πλήκτρο, το
αίτημα ακυρώνεται.
Η πράσινη φωτοδίοδος σβήνει.
Η πράσινη φωτοδίοδος μένει αναμμένη (χωρίς να
αναβοσβήνει) όταν πραγματοποιείται η επικοινωνία.
Σβήνει όταν αυτή ολοκ ληρώνεται.
Την κ λήση αυτή διαχειρίζεται το κέντρο
"εντοπισμένη επείγουσα κ λήση (ανάγκης)"
που λαμβάνει πληροφορίες εντοπισμού
του αυτοκινήτου και μπορεί να διαβιβάσει
συγκεκριμένη ειδοποίηση στις αρμόδιες
υπηρεσίες παροχής βοήθειας.
Στις χώρες όπου η κεντρική υπηρεσία δεν
λειτουργεί, ή όταν η υπηρεσία εντοπισμού
έχει απορριφθεί, την κ λήση διαχειρίζονται
απευθείας οι υπηρεσίες παροχής βοήθειας
(112) χωρίς εντοπισμό.*

Ο
ι υπηρεσίες αυτές παρέχονται υπό όρους
και εφόσον είναι διαθέσιμες.
Απευθυνθείτε στο δίκτυο της CITROËN. Αν δικαιούστε την προσφορά CITROËN
Connect Box με πακέτο SOS και
μαζί οδική βοήθεια, έχετε επίσης στη
διάθεσή σας πρόσθετες υπηρεσίες στον
προσωπικό σας χώρο MyCITROËN
μέσω του ιστότοπου CITROËN της
χώρας σας, που είναι προσπελάσιμος
από τη διεύθυνση www.citroen.com.
Ρυθμίσεις ήχου και Τηλεματική

333
C4-Picasso-II_el_Chap10a_BTA_ed01-2016

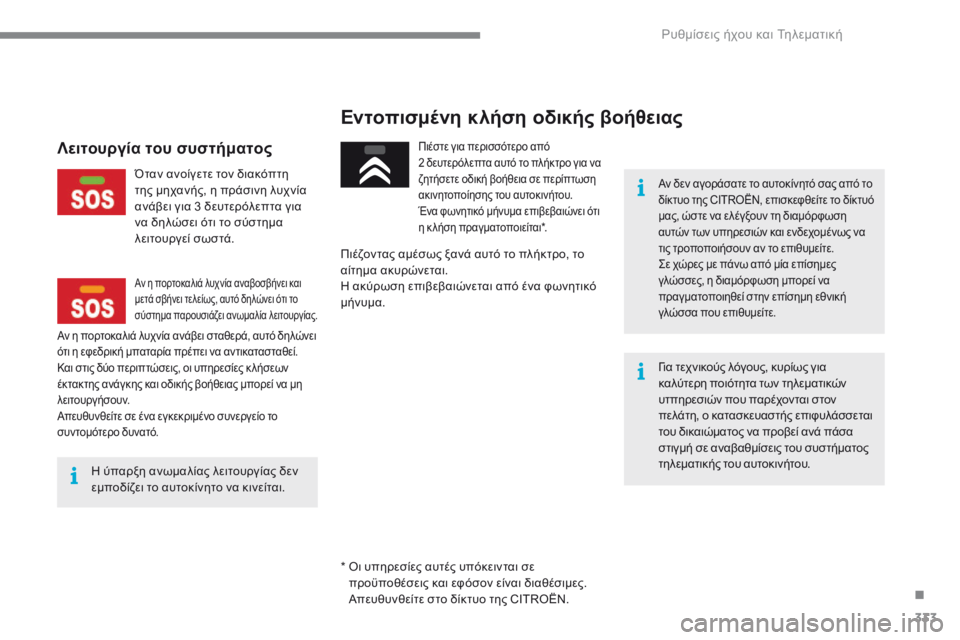

Εντοπισμένη κλήση οδικής βοήθειας
Αν δεν αγοράσατε το αυτοκίνητό σας από το
δίκτυο της CITROËN, επισκεφθείτε το δίκτυό
μας, ώστε να ελέγξουν τη διαμόρφωση
αυτών των υπηρεσιών και ενδεχομένως να
τις τροποποιήσουν αν το επιθυμείτε.
Σε χώρες με πάνω από μία επίσημες
γλώσσες, η διαμόρφωση μπορεί να
πραγματοποιηθεί στην επίσημη εθνική
γλώσσα που επιθυμείτε.
Για τεχνικούς λόγους, κυρίως για
καλύτερη ποιότητα των τηλεματικών
υτπηρεσιών που παρέχονται στον
πελάτη, ο κατασκευαστής επιφυλάσσεται
του δικαιώματος να προβεί ανά πάσα
στιγμή σε αναβαθμίσεις του συστήματος
τηλεματικής του αυτοκινήτου.
Η ύπαρξη ανωμαλίας λειτουργίας δεν
εμποδίζει το αυτοκίνητο να κινείται.
Πιέστε για περισσότερο από
2
δευτερόλεπτα αυτό το πλήκτρο για να
ζητήσετε οδική βοήθεια σε περίπτωση
ακινητοποίησης του αυτοκινήτου.
Ένα φωνητικό μήνυμα επιβεβαιώνει ότι
η κ λήση πραγματοποιείται*.
Πιέζοντας αμέσως ξανά αυτό το πλήκτρο, το
αίτημα ακυρώνεται.
Η ακύρωση επιβεβαιώνεται από ένα φωνητικό
μήνυμα.
Αν η πορτοκαλιά λυχνία ανάβει σταθερά, αυτό δηλώνει
ότι η εφεδρική μπαταρία πρέπει να αντικατασταθεί.
Και στις δύο περιπτώσεις, οι υπηρεσίες κ λήσεων
έκτακτης ανάγκης και οδικής βοήθειας μπορεί να μη
λειτουργήσουν.
Απευθυνθείτε σε ένα εγκεκριμένο συνεργείο το
συντομότερο δυνατό.
Λειτουργία του συστήματος
Όταν ανοίγετε τον διακόπτη
της μηχανής, η πράσινη λυχνία
ανάβει για 3 δευτερόλεπτα για
να δηλώσει ότι το σύστημα
λειτουργεί σωστά.
Αν η πορτοκαλιά λυχνία αναβοσβήνει και
μετά σβήνει τελείως, αυτό δηλώνει ότι το
σύστημα παρουσιάζει ανωμαλία λειτουργίας.
* Οι υπηρεσίες αυτές υπόκεινται σε προϋποθέσεις και εφόσον είναι διαθέσιμες.
Απευθυνθείτε στο δίκτυο της CITROËN.
.
Ρυθμίσεις ήχου και Τηλεματική

334
C4-Picasso-II_el_Chap11_index-alpha_ed01-2016
Αεραγωγοί .......................................................92
Αέρας στα ελαστικά .......................................... 9
Αε
ρόσακοι
...............................................3
2, 233
Αερόσακοι εμπρόσθιοι
.........................2

34, 237
Αερόσακοι κεφαλής

..............................2
36, 237
Αερόσακοι πλευρικοί
............................2

35, 237
Αιρκοντίσιον
..............................................9

3, 95
Αλεξήλιο
........................................................ 10

6
Α λ λαγή ασφάλειας........................................ 310
Α λ λαγή λαδιών και υγρών

............................2

74
Α λ λαγή λαμπτήρα

........................3

01, 305-308
Α λ λαγή μάκτρου υαλοκαθαριστήρα

.....2

22, 268
Α λ λαγή τροχού

..............................
.......291-294
Α λυσίδες χιονιού

...............................
............260
Αναγ νώριση ορίου ταχύτητας

......................15

0
Αναδίπλωση πίσω καθισμάτων
..... 8

2, 84, 86, 87
Αναζωογόνηση φίλτρου σωματιδίων

...........2

77
Ανεφοδιασμός καυσίμου
....................... 25

7-259
Ανίχνευση διάσπασης προσοχής

........18

5, 18 6
Ανίχνευση χαμηλής πίεσης ελαστικών
............................ 3

4, 200, 202, 290
Αν μείνετε από καύσιμο (πετρέλαιο)

............3

21
Ανοικτός διακόπτης

...................................... 13

0
Ανταλ λακτικό αρώματος

..............................10

3
Αντικατάσταση ασφαλειών
........................... 3

10
Αντικατάσταση λαμπτήρων
.......... 3

01, 305-308
Αντικατάσταση φίλτρου αέρα

.......................2

77
Αντικατάσταση φίλτρου λαδιού

....................2

77
Αντικατάσταση φίλτρου χώρου επιβατών

......2

77
Αξεσουάρ
...............................

...............130, 266
Απενεργοποίηση αερόσακου συνοδηγού
.... 23

4
Αποθάμπωση παρμπρίζ
.............................. 10

2
Αποθάμπωση πίσω τζαμιού

.................1
02, 203
Αποθάμπωση τζαμιών ..................................102
Απόθεμα πρόσθετου AdBlue

...................4
2, 43
Αποθήκευση θέσεων οδήγησης

.....................78
Α

ποθήκευση ταχύτητας
................................14

9
Αριθμός πλαισίου αυτοκινήτου
.................... 3

31Ασφάλεια των παιδιών
................2 34, 238, 239,
243, 245, 247, 250, 251, 253, 255
Ασφάλειες
..............................

.......................310
Ασφαλειοθήκη ταμπλό
................................. 31

0
Ασφαλειοθήκη χώρου κινητήρα

...................31

0
Αυτόματα φώτα

...............................................23
Α

υτόματα φώτα μεγάλης σκάλας
.................2

12
Αυτόματο άναμμα προειδοποιητικών φλας (αλάρμ)............................................... 224
Αυτόματο άναμμα των φώτων

............. 2
07, 211
Αυτονομία καυσίμου
....................................... 50
Α

φαίρεση ταπέτου
........................................11

0
Αφαίρεση τροχού

...............................
...........297
Αφαιρούμενη μάσκα (για το χιόνι)

................2

61
ABS (Σύστημα αντιμπλοκαρίσματος τροχών) .....225
AdBlue® .............................. 1 8, 35, 42, 279, 280
ASR (σύστημα αντιολίσθησης τροχών) .......2
25
A λ λαγή μπαταρίας τηλεχειριστηρίου

.............58B

lack panel
...................................................... 47
BlueHDi
...............................
............42, 279, 321
A
Άνοιγμα καλύμματος σκίασης γυάλινης
πανοραμικής οροφής ................................. 2
23
Άνοιγμα καπό μηχανής

.................................2

71
Άνοιγμα πόρτας χώρου αποσκευών

.....5

1, 53, 63
Ά
Βάρη ..............................................324, 328, 329
Βενζίνη ............................... ...........................259
Βοήθεια στο παρκάρισμα (εμπρός μέρος)

.....18

8
Βοήθεια στο παρκάρισμα (πίσω μέρος)

......18

7
Β
Γρ ύ λ ο ς ...................................................29 1-294
Γυάλινη πανοραμική οροφή .........................2
23
Γ
Δάπεδο ακορντεόν ......................................... 87
Δ είκτες αλ λαγής κατεύθυνσης
(φλας)
................

.......... 210, 215, 301, 304-308
Δείκτης αυτονομίας AdBlue
® .......................... 42
Δ
είκτης θερμοκρασίας υγρού
κυκ λώματος ψύξης

....................................... 40
Δ

είκτης καυσίμου
...............................
...........257
Δείκτης λαδιού

...............................
......... 41, 274
Δείκτης στάθμης λαδιού κινητήρα

.................. 41
Δ

είκτης συντήρησης
....................................... 37
Δ

ιακόπτης θερμαινόμενων καθισμάτων
........81
Δ

ιακόπτης μηχανής

...................................... 13

0
Διαμόρφωση αυτοκινήτου
........................ 1

1, 13
Διαρρύθμιση εσωτερικού χώρου

......... 10

5, 10 6
Διαρρύθμιση πίσω χώρου
............................ 111
Δ

ιαρρύθμιση του χώροου αποσκευών
........11

7
Διαστάσεις
.................................................... 33

0
Διαχωριστικό κάλυμμα χώρου
αποσκευών
...................................................... 11

8
Δίσκοι φρένων

..............................
................ 278
Δοχείο καυσίμου
................................... 2

57, 258
Δυναμική πέδηση

..............................
...131, 13 6
Δ
Α λφαβητικό ευρετήριο
