2016 BMW Z4 Manuales de Empleo (in Spanish)

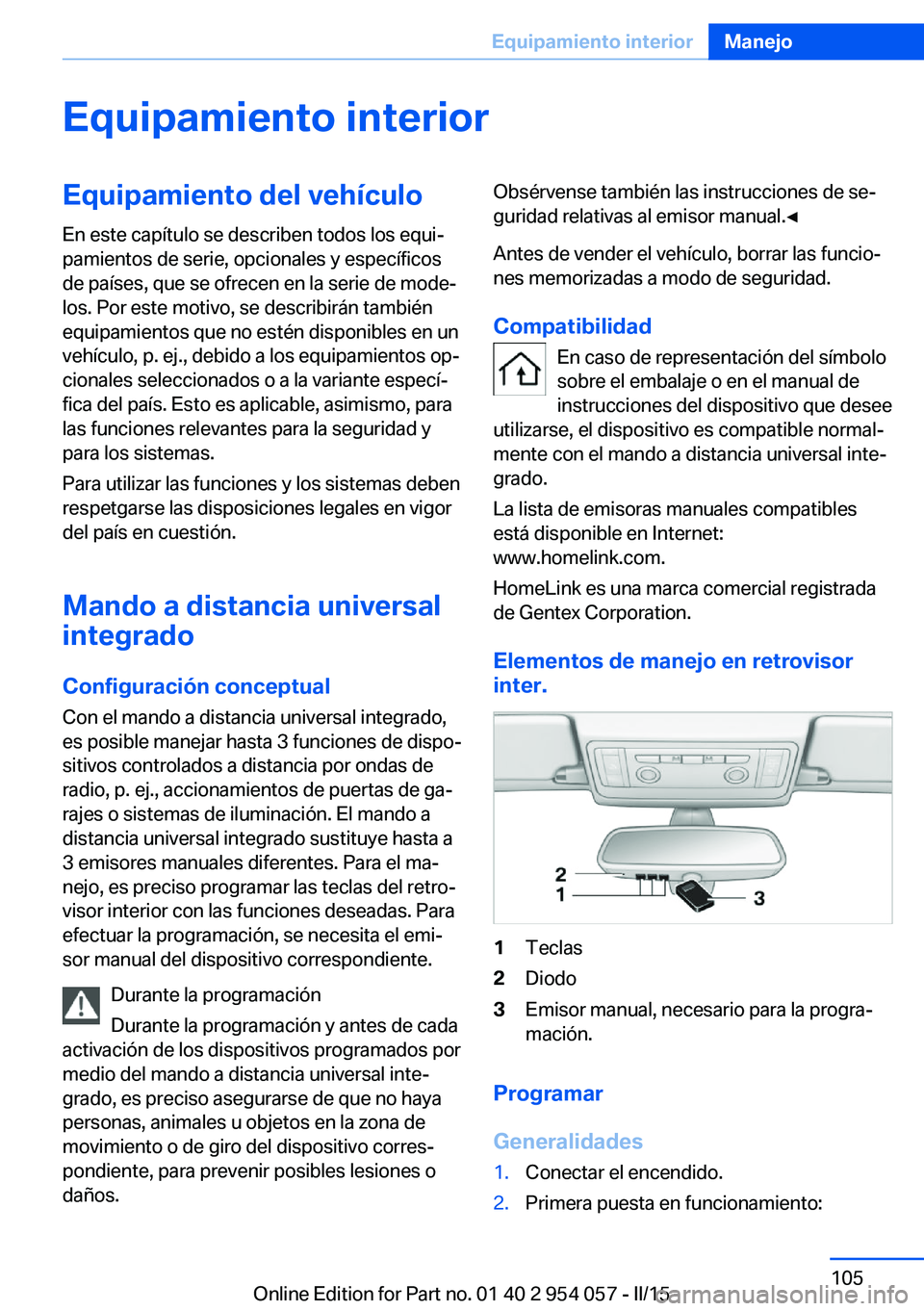

Equipamiento interiorEquipamiento del vehículo
En este capítulo se describen todos los equi‐
pamientos de serie, opcionales y específicos
de países, que se ofrecen en la serie de mode‐
los. Por este motivo, se describirán también
equipamientos que no estén disponibles en un
vehículo, p. ej., debido a los equipamientos op‐
cionales seleccionados o a la variante especí‐
fica del país. Esto es aplicable, asimismo, para
las funciones relevantes para la seguridad y
para los sistemas.
Para utilizar las funciones y los sistemas deben
respetgarse las disposiciones legales en vigor
del país en cuestión.
Mando a distancia universal
integrado
Configuración conceptual Con el mando a distancia universal integrado,
es posible manejar hasta 3 funciones de dispo‐
sitivos controlados a distancia por ondas de
radio, p. ej., accionamientos de puertas de ga‐
rajes o sistemas de iluminación. El mando a
distancia universal integrado sustituye hasta a
3 emisores manuales diferentes. Para el ma‐
nejo, es preciso programar las teclas del retro‐
visor interior con las funciones deseadas. Para
efectuar la programación, se necesita el emi‐
sor manual del dispositivo correspondiente.
Durante la programación
Durante la programación y antes de cada
activación de los dispositivos programados por
medio del mando a distancia universal inte‐
grado, es preciso asegurarse de que no haya
personas, animales u objetos en la zona de
movimiento o de giro del dispositivo corres‐
pondiente, para prevenir posibles lesiones o
daños.Obsérvense también las instrucciones de se‐
guridad relativas al emisor manual.◀
Antes de vender el vehículo, borrar las funcio‐
nes memorizadas a modo de seguridad.
Compatibilidad En caso de representación del símbolo
sobre el embalaje o en el manual de
instrucciones del dispositivo que desee
utilizarse, el dispositivo es compatible normal‐
mente con el mando a distancia universal inte‐
grado.
La lista de emisoras manuales compatibles
está disponible en Internet:
www.homelink.com.
HomeLink es una marca comercial registrada
de Gentex Corporation.
Elementos de manejo en retrovisorinter.1Teclas2Diodo3Emisor manual, necesario para la progra‐
mación.
Programar
Generalidades
1.Conectar el encendido.2.Primera puesta en funcionamiento:Seite 105Equipamiento interiorManejo105
Online Edition for Part no. 01 40 2 954 057 - II/15

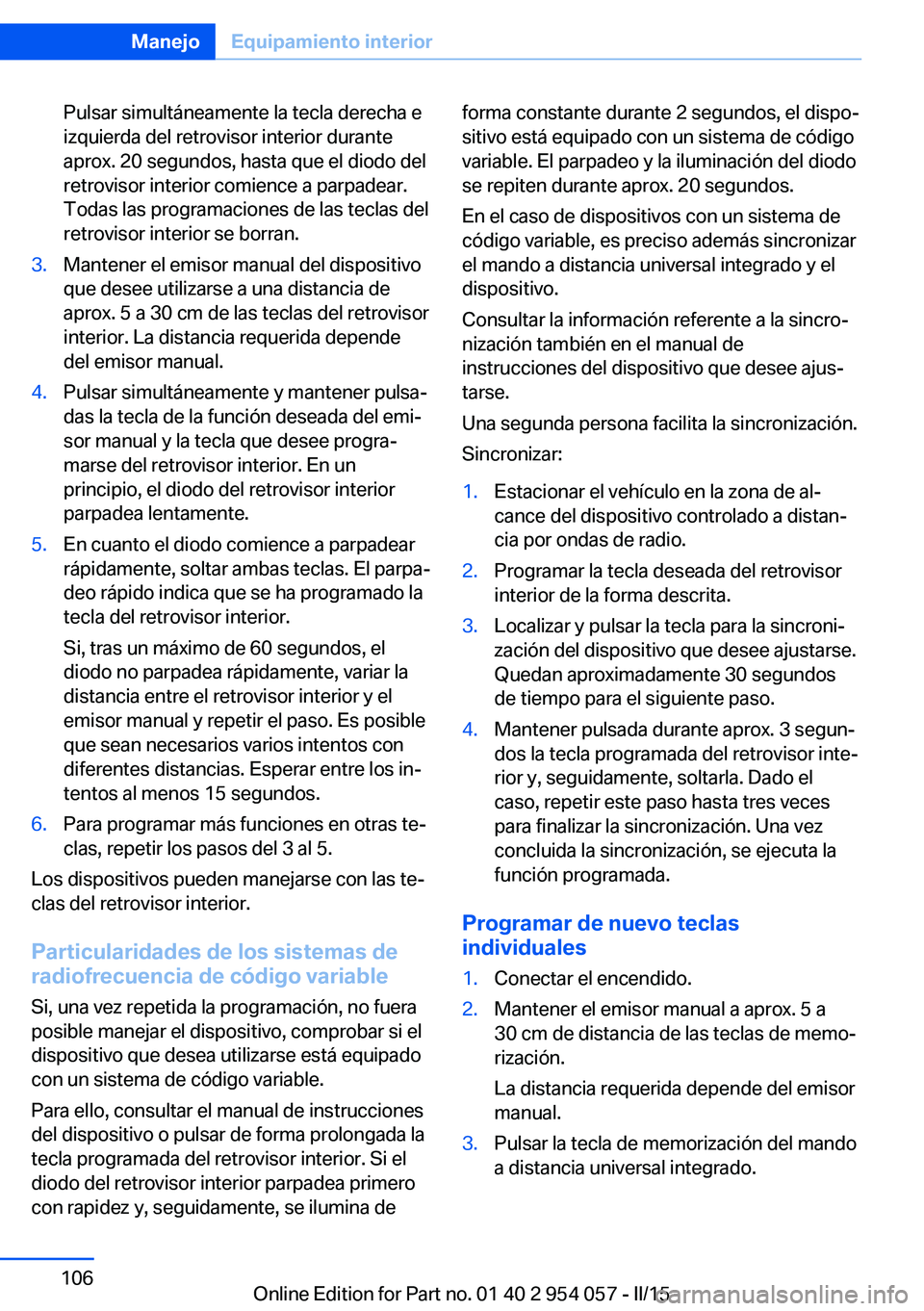

Pulsar simultáneamente la tecla derecha e
izquierda del retrovisor interior durante
aprox. 20 segundos, hasta que el diodo del
retrovisor interior comience a parpadear.
Todas las programaciones de las teclas del
retrovisor interior se borran.3.Mantener el emisor manual del dispositivo
que desee utilizarse a una distancia de
aprox. 5 a 30 cm de las teclas del retrovisor
interior. La distancia requerida depende
del emisor manual.4.Pulsar simultáneamente y mantener pulsa‐
das la tecla de la función deseada del emi‐
sor manual y la tecla que desee progra‐
marse del retrovisor interior. En un
principio, el diodo del retrovisor interior
parpadea lentamente.5.En cuanto el diodo comience a parpadear
rápidamente, soltar ambas teclas. El parpa‐
deo rápido indica que se ha programado la
tecla del retrovisor interior.
Si, tras un máximo de 60 segundos, el
diodo no parpadea rápidamente, variar la
distancia entre el retrovisor interior y el
emisor manual y repetir el paso. Es posible
que sean necesarios varios intentos con
diferentes distancias. Esperar entre los in‐
tentos al menos 15 segundos.6.Para programar más funciones en otras te‐
clas, repetir los pasos del 3 al 5.
Los dispositivos pueden manejarse con las te‐
clas del retrovisor interior.
Particularidades de los sistemas de
radiofrecuencia de código variable
Si, una vez repetida la programación, no fuera
posible manejar el dispositivo, comprobar si el
dispositivo que desea utilizarse está equipado
con un sistema de código variable.
Para ello, consultar el manual de instrucciones
del dispositivo o pulsar de forma prolongada la
tecla programada del retrovisor interior. Si el
diodo del retrovisor interior parpadea primero
con rapidez y, seguidamente, se ilumina de
forma constante durante 2 segundos, el dispo‐
sitivo está equipado con un sistema de código
variable. El parpadeo y la iluminación del diodo
se repiten durante aprox. 20 segundos.
En el caso de dispositivos con un sistema de
código variable, es preciso además sincronizar
el mando a distancia universal integrado y el
dispositivo.
Consultar la información referente a la sincro‐
nización también en el manual de
instrucciones del dispositivo que desee ajus‐
tarse.
Una segunda persona facilita la sincronización.
Sincronizar:1.Estacionar el vehículo en la zona de al‐
cance del dispositivo controlado a distan‐
cia por ondas de radio.2.Programar la tecla deseada del retrovisor
interior de la forma descrita.3.Localizar y pulsar la tecla para la sincroni‐
zación del dispositivo que desee ajustarse.
Quedan aproximadamente 30 segundos
de tiempo para el siguiente paso.4.Mantener pulsada durante aprox. 3 segun‐
dos la tecla programada del retrovisor inte‐
rior y, seguidamente, soltarla. Dado el
caso, repetir este paso hasta tres veces
para finalizar la sincronización. Una vez
concluida la sincronización, se ejecuta la
función programada.
Programar de nuevo teclas
individuales
1.Conectar el encendido.2.Mantener el emisor manual a aprox. 5 a
30 cm de distancia de las teclas de memo‐
rización.
La distancia requerida depende del emisor
manual.3.Pulsar la tecla de memorización del mando
a distancia universal integrado.Seite 106ManejoEquipamiento interior106
Online Edition for Part no. 01 40 2 954 057 - II/15

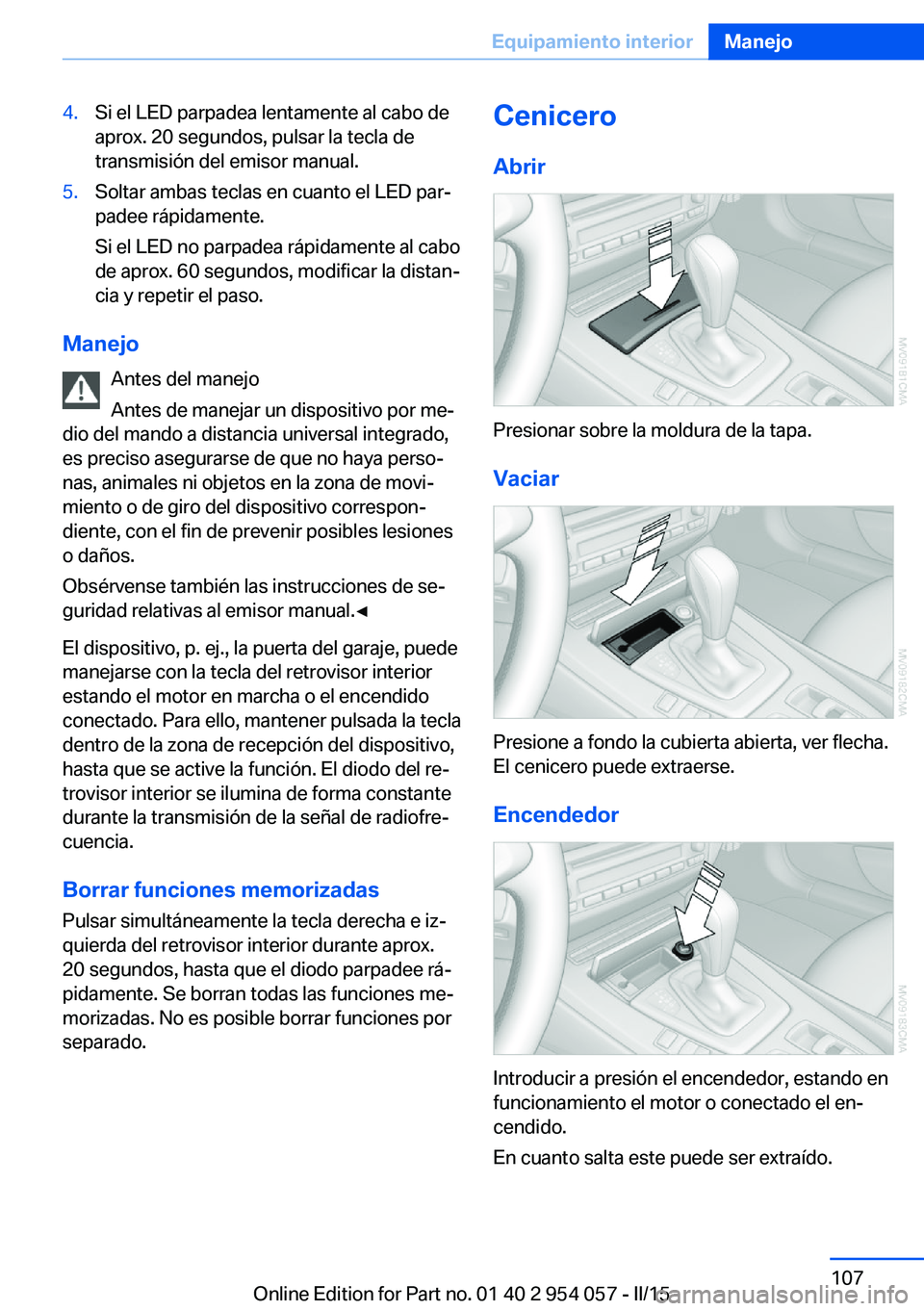

4.Si el LED parpadea lentamente al cabo de
aprox. 20 segundos, pulsar la tecla de
transmisión del emisor manual.5.Soltar ambas teclas en cuanto el LED par‐
padee rápidamente.
Si el LED no parpadea rápidamente al cabo
de aprox. 60 segundos, modificar la distan‐
cia y repetir el paso.
Manejo
Antes del manejo
Antes de manejar un dispositivo por me‐
dio del mando a distancia universal integrado,
es preciso asegurarse de que no haya perso‐
nas, animales ni objetos en la zona de movi‐
miento o de giro del dispositivo correspon‐
diente, con el fin de prevenir posibles lesiones
o daños.
Obsérvense también las instrucciones de se‐
guridad relativas al emisor manual.◀
El dispositivo, p. ej., la puerta del garaje, puede
manejarse con la tecla del retrovisor interior
estando el motor en marcha o el encendido
conectado. Para ello, mantener pulsada la tecla
dentro de la zona de recepción del dispositivo,
hasta que se active la función. El diodo del re‐
trovisor interior se ilumina de forma constante
durante la transmisión de la señal de radiofre‐
cuencia.
Borrar funciones memorizadas
Pulsar simultáneamente la tecla derecha e iz‐
quierda del retrovisor interior durante aprox.
20 segundos, hasta que el diodo parpadee rá‐
pidamente. Se borran todas las funciones me‐
morizadas. No es posible borrar funciones por
separado.
Cenicero
Abrir
Presionar sobre la moldura de la tapa.
Vaciar
Presione a fondo la cubierta abierta, ver flecha.
El cenicero puede extraerse.
Encendedor
Introducir a presión el encendedor, estando en
funcionamiento el motor o conectado el en‐
cendido.
En cuanto salta este puede ser extraído.
Seite 107Equipamiento interiorManejo107
Online Edition for Part no. 01 40 2 954 057 - II/15

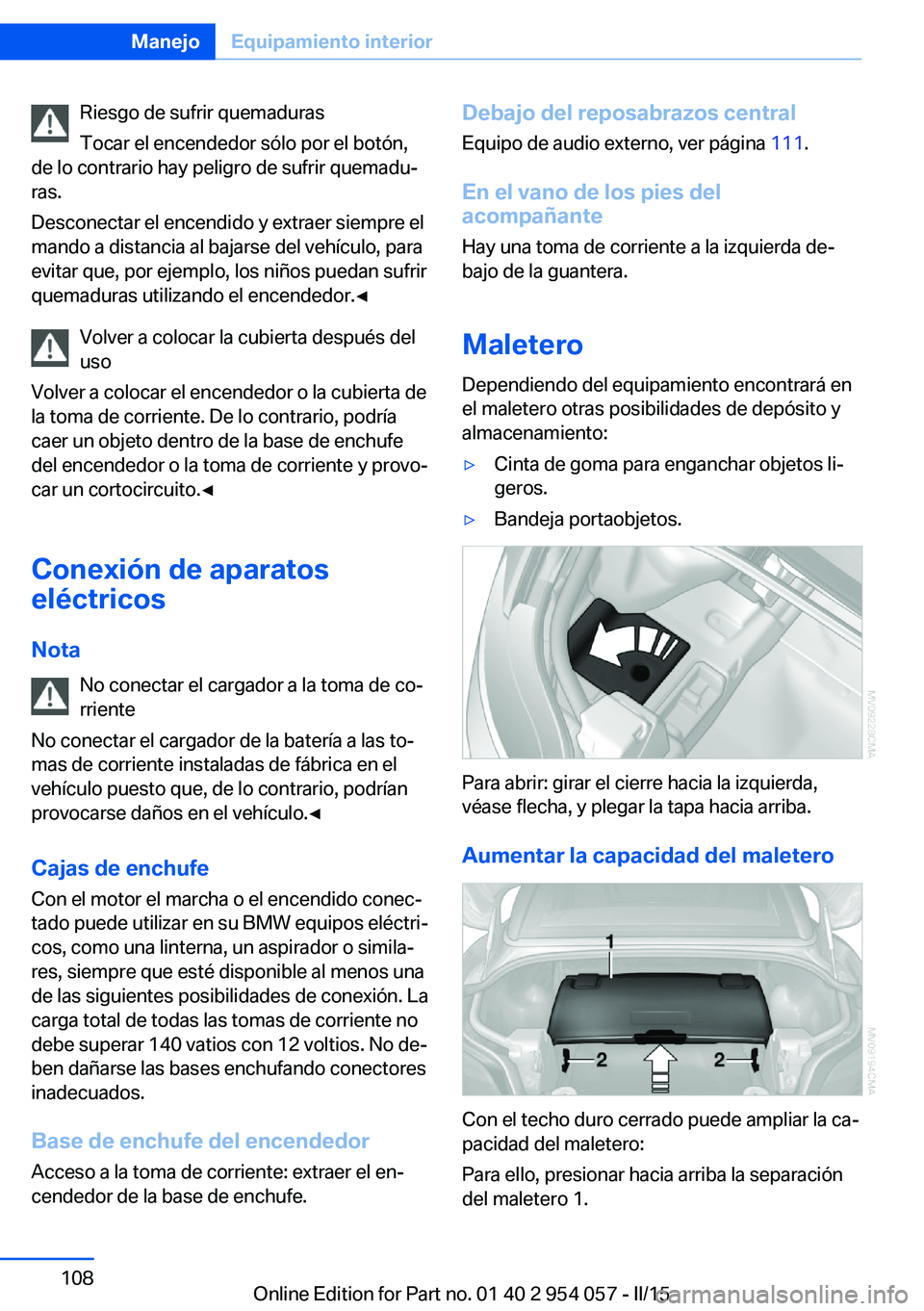

Riesgo de sufrir quemaduras
Tocar el encendedor sólo por el botón,
de lo contrario hay peligro de sufrir quemadu‐
ras.
Desconectar el encendido y extraer siempre el
mando a distancia al bajarse del vehículo, para
evitar que, por ejemplo, los niños puedan sufrir
quemaduras utilizando el encendedor.◀
Volver a colocar la cubierta después del
uso
Volver a colocar el encendedor o la cubierta de
la toma de corriente. De lo contrario, podría
caer un objeto dentro de la base de enchufe
del encendedor o la toma de corriente y provo‐
car un cortocircuito.◀
Conexión de aparatos
eléctricos
Nota No conectar el cargador a la toma de co‐
rriente
No conectar el cargador de la batería a las to‐
mas de corriente instaladas de fábrica en el
vehículo puesto que, de lo contrario, podrían
provocarse daños en el vehículo.◀
Cajas de enchufe
Con el motor el marcha o el encendido conec‐
tado puede utilizar en su BMW equipos eléctri‐
cos, como una linterna, un aspirador o simila‐
res, siempre que esté disponible al menos una
de las siguientes posibilidades de conexión. La
carga total de todas las tomas de corriente no
debe superar 140 vatios con 12 voltios. No de‐
ben dañarse las bases enchufando conectores
inadecuados.
Base de enchufe del encendedor
Acceso a la toma de corriente: extraer el en‐
cendedor de la base de enchufe.Debajo del reposabrazos central
Equipo de audio externo, ver página 111.
En el vano de los pies del
acompañante
Hay una toma de corriente a la izquierda de‐
bajo de la guantera.
Maletero
Dependiendo del equipamiento encontrará en
el maletero otras posibilidades de depósito y
almacenamiento:▷Cinta de goma para enganchar objetos li‐
geros.▷Bandeja portaobjetos.
Para abrir: girar el cierre hacia la izquierda,
véase flecha, y plegar la tapa hacia arriba.
Aumentar la capacidad del maletero
Con el techo duro cerrado puede ampliar la ca‐
pacidad del maletero:
Para ello, presionar hacia arriba la separación
del maletero 1.
Seite 108ManejoEquipamiento interior108
Online Edition for Part no. 01 40 2 954 057 - II/15

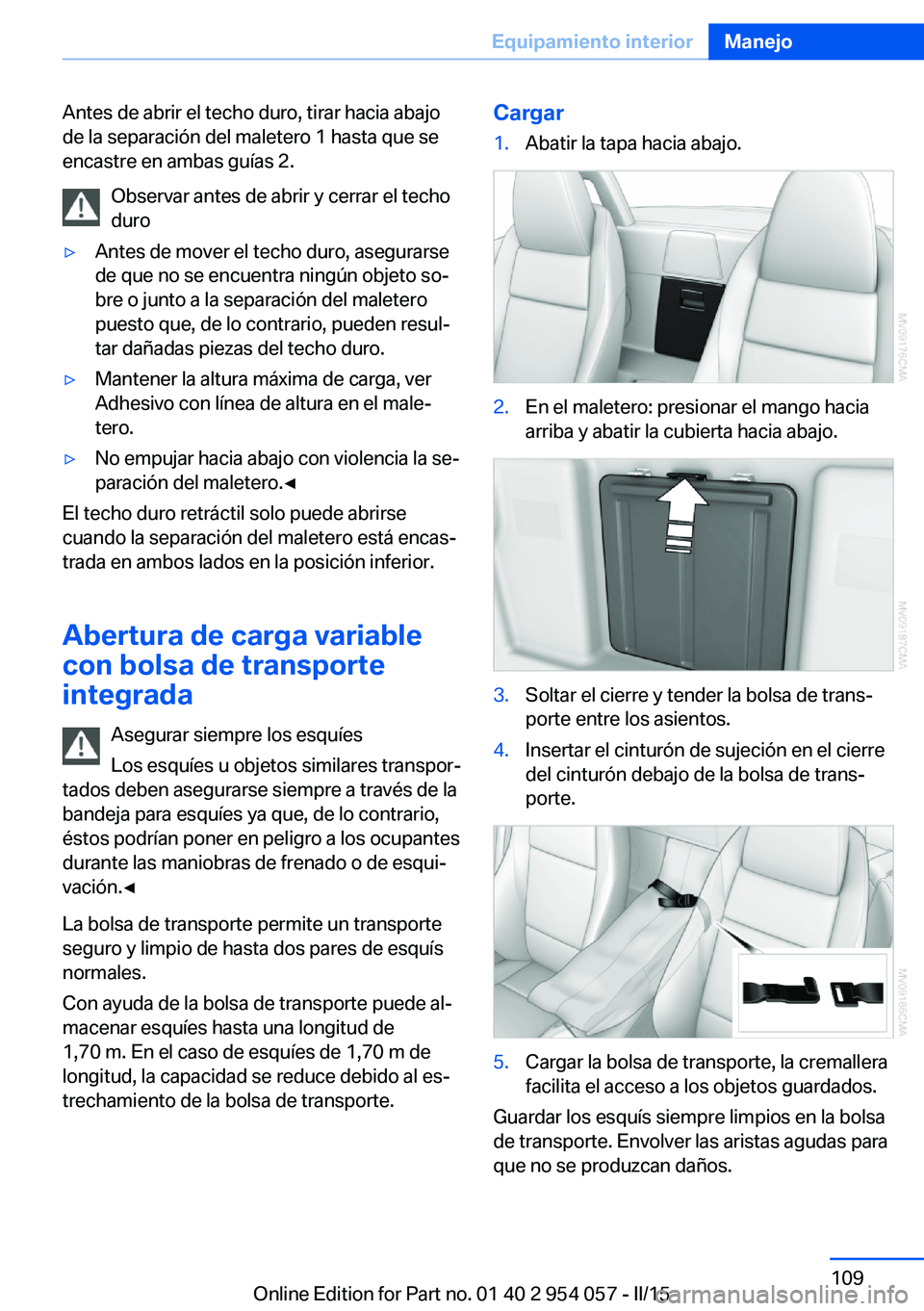

Antes de abrir el techo duro, tirar hacia abajo
de la separación del maletero 1 hasta que se
encastre en ambas guías 2.
Observar antes de abrir y cerrar el techo
duro▷Antes de mover el techo duro, asegurarse
de que no se encuentra ningún objeto so‐
bre o junto a la separación del maletero
puesto que, de lo contrario, pueden resul‐
tar dañadas piezas del techo duro.▷Mantener la altura máxima de carga, ver
Adhesivo con línea de altura en el male‐
tero.▷No empujar hacia abajo con violencia la se‐
paración del maletero.◀
El techo duro retráctil solo puede abrirse
cuando la separación del maletero está encas‐
trada en ambos lados en la posición inferior.
Abertura de carga variable
con bolsa de transporte
integrada
Asegurar siempre los esquíes
Los esquíes u objetos similares transpor‐
tados deben asegurarse siempre a través de la
bandeja para esquíes ya que, de lo contrario,
éstos podrían poner en peligro a los ocupantes
durante las maniobras de frenado o de esqui‐
vación.◀
La bolsa de transporte permite un transporte
seguro y limpio de hasta dos pares de esquís
normales.
Con ayuda de la bolsa de transporte puede al‐
macenar esquíes hasta una longitud de
1,70 m. En el caso de esquíes de 1,70 m de
longitud, la capacidad se reduce debido al es‐
trechamiento de la bolsa de transporte.
Cargar1.Abatir la tapa hacia abajo.2.En el maletero: presionar el mango hacia
arriba y abatir la cubierta hacia abajo.3.Soltar el cierre y tender la bolsa de trans‐
porte entre los asientos.4.Insertar el cinturón de sujeción en el cierre
del cinturón debajo de la bolsa de trans‐
porte.5.Cargar la bolsa de transporte, la cremallera
facilita el acceso a los objetos guardados.
Guardar los esquís siempre limpios en la bolsa
de transporte. Envolver las aristas agudas para
que no se produzcan daños.
Seite 109Equipamiento interiorManejo109
Online Edition for Part no. 01 40 2 954 057 - II/15

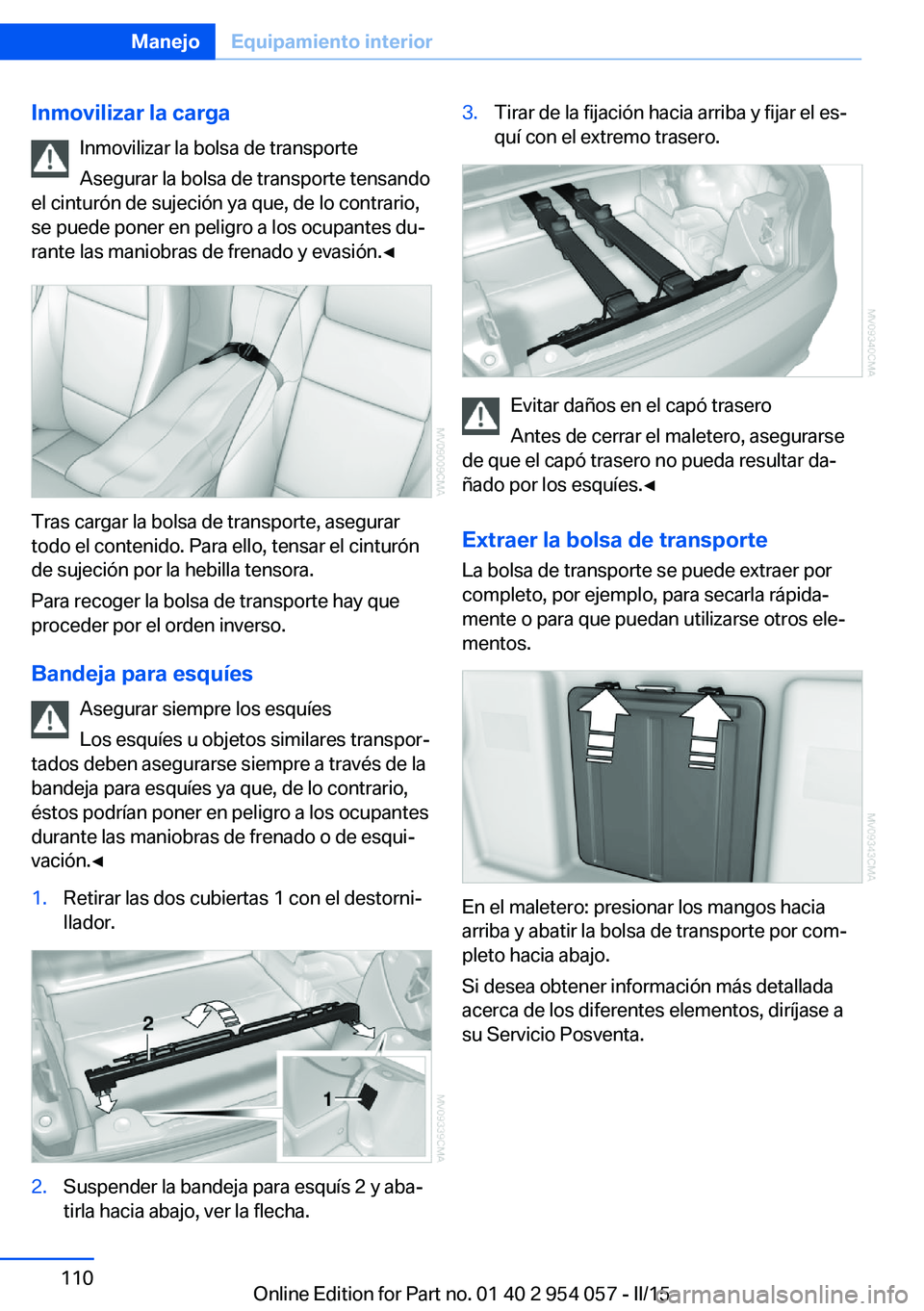

Inmovilizar la cargaInmovilizar la bolsa de transporte
Asegurar la bolsa de transporte tensando
el cinturón de sujeción ya que, de lo contrario,
se puede poner en peligro a los ocupantes du‐
rante las maniobras de frenado y evasión.◀
Tras cargar la bolsa de transporte, asegurar
todo el contenido. Para ello, tensar el cinturón
de sujeción por la hebilla tensora.
Para recoger la bolsa de transporte hay que
proceder por el orden inverso.
Bandeja para esquíes Asegurar siempre los esquíes
Los esquíes u objetos similares transpor‐
tados deben asegurarse siempre a través de la
bandeja para esquíes ya que, de lo contrario,
éstos podrían poner en peligro a los ocupantes
durante las maniobras de frenado o de esqui‐
vación.◀
1.Retirar las dos cubiertas 1 con el destorni‐
llador.2.Suspender la bandeja para esquís 2 y aba‐
tirla hacia abajo, ver la flecha.3.Tirar de la fijación hacia arriba y fijar el es‐
quí con el extremo trasero.
Evitar daños en el capó trasero
Antes de cerrar el maletero, asegurarse
de que el capó trasero no pueda resultar da‐
ñado por los esquíes.◀
Extraer la bolsa de transporte La bolsa de transporte se puede extraer por
completo, por ejemplo, para secarla rápida‐
mente o para que puedan utilizarse otros ele‐
mentos.
En el maletero: presionar los mangos hacia
arriba y abatir la bolsa de transporte por com‐
pleto hacia abajo.
Si desea obtener información más detallada
acerca de los diferentes elementos, diríjase a
su Servicio Posventa.
Seite 110ManejoEquipamiento interior110
Online Edition for Part no. 01 40 2 954 057 - II/15

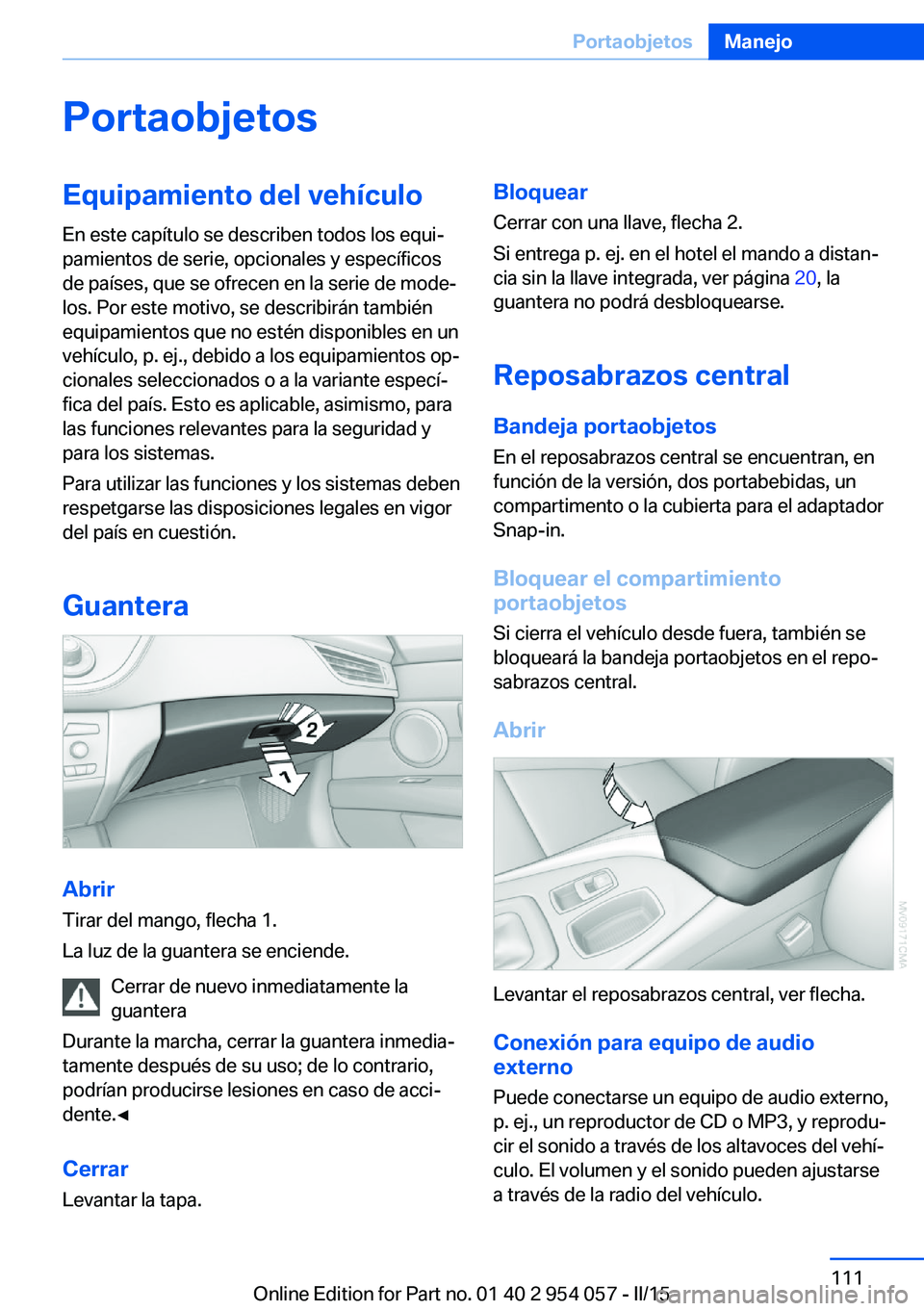

PortaobjetosEquipamiento del vehículo
En este capítulo se describen todos los equi‐
pamientos de serie, opcionales y específicos
de países, que se ofrecen en la serie de mode‐
los. Por este motivo, se describirán también
equipamientos que no estén disponibles en un
vehículo, p. ej., debido a los equipamientos op‐
cionales seleccionados o a la variante especí‐
fica del país. Esto es aplicable, asimismo, para
las funciones relevantes para la seguridad y
para los sistemas.
Para utilizar las funciones y los sistemas deben
respetgarse las disposiciones legales en vigor
del país en cuestión.
Guantera
Abrir
Tirar del mango, flecha 1.
La luz de la guantera se enciende.
Cerrar de nuevo inmediatamente la
guantera
Durante la marcha, cerrar la guantera inmedia‐
tamente después de su uso; de lo contrario,
podrían producirse lesiones en caso de acci‐
dente.◀
Cerrar
Levantar la tapa.
Bloquear
Cerrar con una llave, flecha 2.
Si entrega p. ej. en el hotel el mando a distan‐
cia sin la llave integrada, ver página 20, la
guantera no podrá desbloquearse.
Reposabrazos central Bandeja portaobjetosEn el reposabrazos central se encuentran, en
función de la versión, dos portabebidas, un
compartimento o la cubierta para el adaptador Snap-in.
Bloquear el compartimiento
portaobjetos
Si cierra el vehículo desde fuera, también se
bloqueará la bandeja portaobjetos en el repo‐
sabrazos central.
Abrir
Levantar el reposabrazos central, ver flecha. Conexión para equipo de audio
externo
Puede conectarse un equipo de audio externo,
p. ej., un reproductor de CD o MP3, y reprodu‐
cir el sonido a través de los altavoces del vehí‐
culo. El volumen y el sonido pueden ajustarse
a través de la radio del vehículo.
Seite 111PortaobjetosManejo111
Online Edition for Part no. 01 40 2 954 057 - II/15

▷Radio Professional, ver página 124.
Portaobjetos en el
habitáculo
No utilizar superficies de apoyo antidesli‐
zantes en el tablero de instrumentos
No utilizar superficies de apoyo antideslizan‐
tes, p. ej., alfombrillas antideslizantes, en el ta‐
blero de instrumentos ya que, de lo contrario,
éste puede resultar dañado por los materiales
de dichas superficies.◀
Según el equipamiento, existen los siguientes
portaobjetos:
En las puertas
Abrir: abatir la tapa.
En la consola central
Una o dos bandejas portaobjetos abiertas.
En el tablero de instrumentos
Para abrir: pulsar la tecla.
En la pared de separación
Para abrir: tirar del mango.
La base intermedia de la bandeja portaobjetos
puede extraerse y colocarse a diferentes altu‐
ras.
Extraer bandeja portaobjetos
Es posible extraer por completo la bandeja
portaobjetos para utilizar, p. ej., otros comple‐
mentos.
En el maletero:
Presione los mangos hacia arriba y despliegue
completamente hacia abajo la bandeja porta‐
objetos.
Seite 112ManejoPortaobjetos112
Online Edition for Part no. 01 40 2 954 057 - II/15
