2016 BMW X5 Betriebsanleitungen (in German)

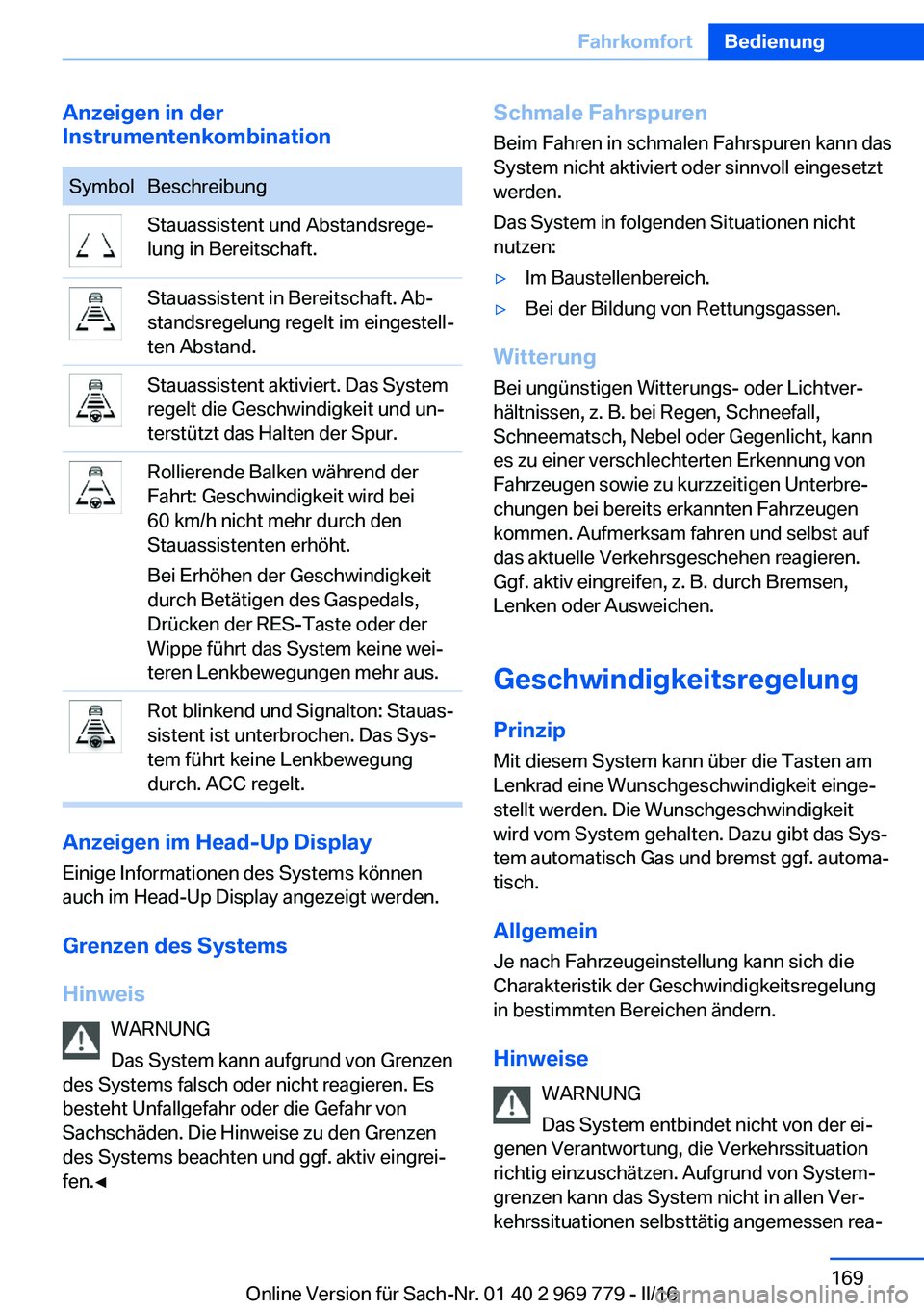

Anzeigen in der
InstrumentenkombinationSymbolBeschreibungStauassistent und Abstandsrege‐
lung in Bereitschaft.Stauassistent in Bereitschaft. Ab‐
standsregelung regelt im eingestell‐
ten Abstand.Stauassistent aktiviert. Das System
regelt die Geschwindigkeit und un‐
terstützt das Halten der Spur.Rollierende Balken während der
Fahrt: Geschwindigkeit wird bei
60 km/h nicht mehr durch den
Stauassistenten erhöht.
Bei Erhöhen der Geschwindigkeit
durch Betätigen des Gaspedals,
Drücken der RES-Taste oder der
Wippe führt das System keine wei‐
teren Lenkbewegungen mehr aus.Rot blinkend und Signalton: Stauas‐
sistent ist unterbrochen. Das Sys‐
tem führt keine Lenkbewegung
durch. ACC regelt.
Anzeigen im Head-Up Display
Einige Informationen des Systems können
auch im Head-Up Display angezeigt werden.
Grenzen des Systems
Hinweis WARNUNG
Das System kann aufgrund von Grenzen
des Systems falsch oder nicht reagieren. Es
besteht Unfallgefahr oder die Gefahr von
Sachschäden. Die Hinweise zu den Grenzen
des Systems beachten und ggf. aktiv eingrei‐
fen.◀
Schmale Fahrspuren
Beim Fahren in schmalen Fahrspuren kann das
System nicht aktiviert oder sinnvoll eingesetzt
werden.
Das System in folgenden Situationen nicht
nutzen:▷Im Baustellenbereich.▷Bei der Bildung von Rettungsgassen.
Witterung
Bei ungünstigen Witterungs- oder Lichtver‐
hältnissen, z. B. bei Regen, Schneefall,
Schneematsch, Nebel oder Gegenlicht, kann
es zu einer verschlechterten Erkennung von
Fahrzeugen sowie zu kurzzeitigen Unterbre‐
chungen bei bereits erkannten Fahrzeugen
kommen. Aufmerksam fahren und selbst auf
das aktuelle Verkehrsgeschehen reagieren.
Ggf. aktiv eingreifen, z. B. durch Bremsen,
Lenken oder Ausweichen.
Geschwindigkeitsregelung Prinzip
Mit diesem System kann über die Tasten am
Lenkrad eine Wunschgeschwindigkeit einge‐
stellt werden. Die Wunschgeschwindigkeit
wird vom System gehalten. Dazu gibt das Sys‐ tem automatisch Gas und bremst ggf. automa‐
tisch.
Allgemein Je nach Fahrzeugeinstellung kann sich die
Charakteristik der Geschwindigkeitsregelung
in bestimmten Bereichen ändern.
Hinweise WARNUNG
Das System entbindet nicht von der ei‐
genen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von System‐
grenzen kann das System nicht in allen Ver‐
kehrssituationen selbsttätig angemessen rea‐
Seite 169FahrkomfortBedienung169
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

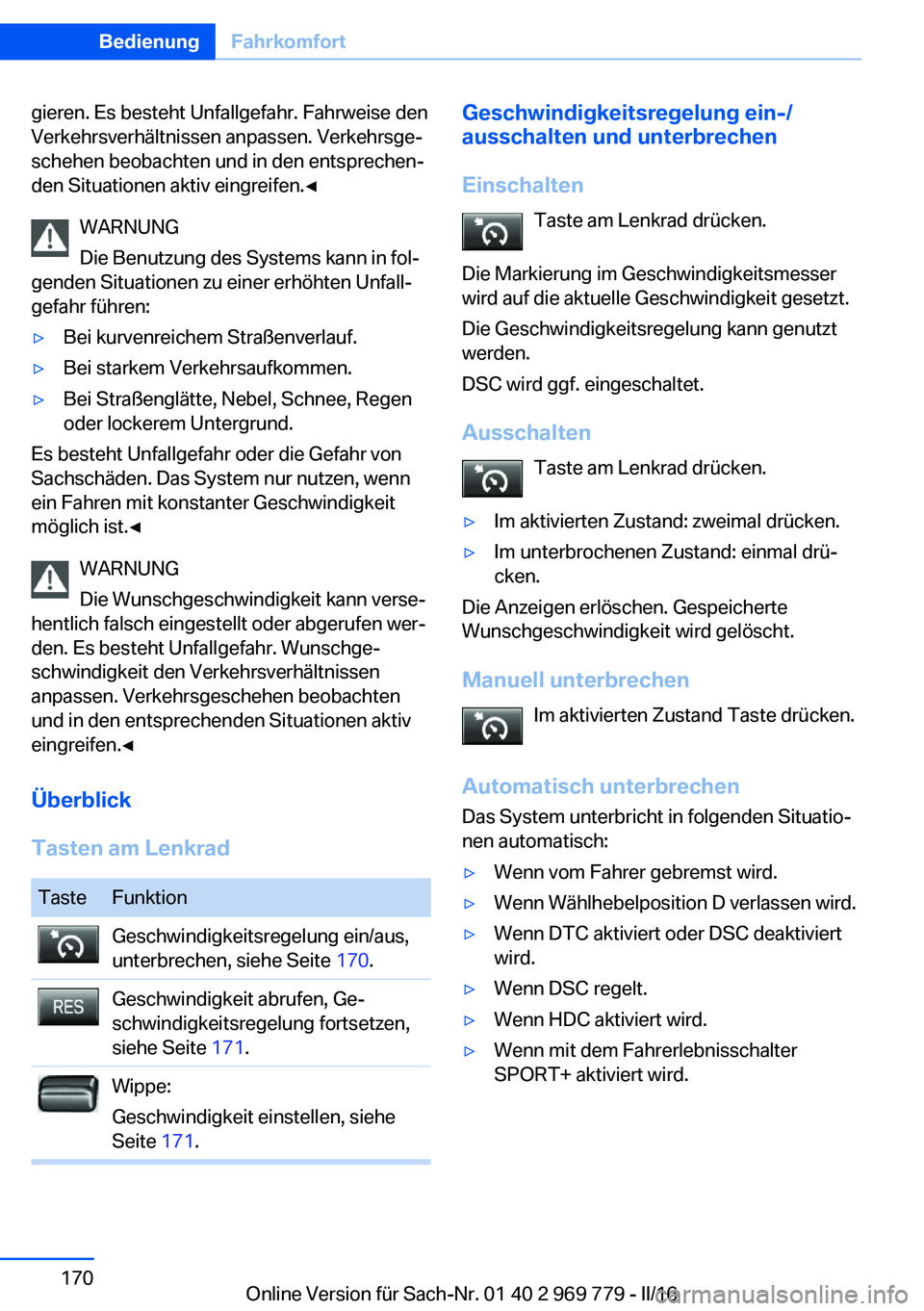

gieren. Es besteht Unfallgefahr. Fahrweise den
Verkehrsverhältnissen anpassen. Verkehrsge‐
schehen beobachten und in den entsprechen‐
den Situationen aktiv eingreifen.◀
WARNUNG
Die Benutzung des Systems kann in fol‐
genden Situationen zu einer erhöhten Unfall‐
gefahr führen:▷Bei kurvenreichem Straßenverlauf.▷Bei starkem Verkehrsaufkommen.▷Bei Straßenglätte, Nebel, Schnee, Regen
oder lockerem Untergrund.
Es besteht Unfallgefahr oder die Gefahr von
Sachschäden. Das System nur nutzen, wenn
ein Fahren mit konstanter Geschwindigkeit
möglich ist.◀
WARNUNG
Die Wunschgeschwindigkeit kann verse‐
hentlich falsch eingestellt oder abgerufen wer‐
den. Es besteht Unfallgefahr. Wunschge‐
schwindigkeit den Verkehrsverhältnissen
anpassen. Verkehrsgeschehen beobachten
und in den entsprechenden Situationen aktiv
eingreifen.◀
Überblick
Tasten am Lenkrad
TasteFunktionGeschwindigkeitsregelung ein/aus,
unterbrechen, siehe Seite 170.Geschwindigkeit abrufen, Ge‐
schwindigkeitsregelung fortsetzen,
siehe Seite 171.Wippe:
Geschwindigkeit einstellen, siehe
Seite 171.Geschwindigkeitsregelung ein-/
ausschalten und unterbrechen
Einschalten Taste am Lenkrad drücken.
Die Markierung im Geschwindigkeitsmesser
wird auf die aktuelle Geschwindigkeit gesetzt.
Die Geschwindigkeitsregelung kann genutzt
werden.
DSC wird ggf. eingeschaltet.
Ausschalten Taste am Lenkrad drücken.▷Im aktivierten Zustand: zweimal drücken.▷Im unterbrochenen Zustand: einmal drü‐
cken.
Die Anzeigen erlöschen. Gespeicherte
Wunschgeschwindigkeit wird gelöscht.
Manuell unterbrechen Im aktivierten Zustand Taste drücken.
Automatisch unterbrechen
Das System unterbricht in folgenden Situatio‐
nen automatisch:
▷Wenn vom Fahrer gebremst wird.▷Wenn Wählhebelposition D verlassen wird.▷Wenn DTC aktiviert oder DSC deaktiviert
wird.▷Wenn DSC regelt.▷Wenn HDC aktiviert wird.▷Wenn mit dem Fahrerlebnisschalter
SPORT+ aktiviert wird.Seite 170BedienungFahrkomfort170
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

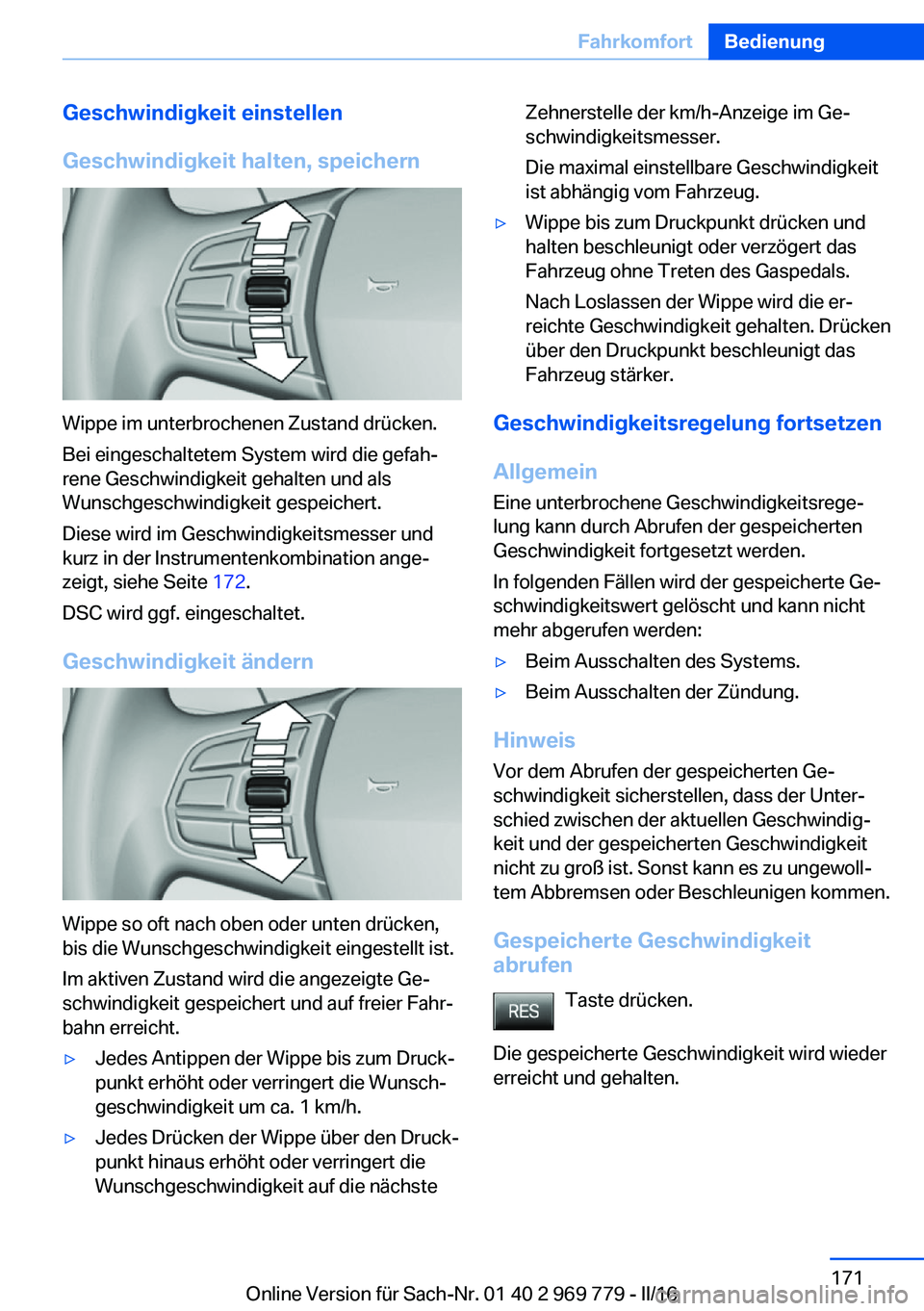

Geschwindigkeit einstellen
Geschwindigkeit halten, speichern
Wippe im unterbrochenen Zustand drücken.
Bei eingeschaltetem System wird die gefah‐
rene Geschwindigkeit gehalten und als
Wunschgeschwindigkeit gespeichert.
Diese wird im Geschwindigkeitsmesser und
kurz in der Instrumentenkombination ange‐
zeigt, siehe Seite 172.
DSC wird ggf. eingeschaltet.
Geschwindigkeit ändern
Wippe so oft nach oben oder unten drücken,
bis die Wunschgeschwindigkeit eingestellt ist.
Im aktiven Zustand wird die angezeigte Ge‐
schwindigkeit gespeichert und auf freier Fahr‐
bahn erreicht.
▷Jedes Antippen der Wippe bis zum Druck‐
punkt erhöht oder verringert die Wunsch‐
geschwindigkeit um ca. 1 km/h.▷Jedes Drücken der Wippe über den Druck‐
punkt hinaus erhöht oder verringert die
Wunschgeschwindigkeit auf die nächsteZehnerstelle der km/h-Anzeige im Ge‐
schwindigkeitsmesser.
Die maximal einstellbare Geschwindigkeit
ist abhängig vom Fahrzeug.▷Wippe bis zum Druckpunkt drücken und
halten beschleunigt oder verzögert das
Fahrzeug ohne Treten des Gaspedals.
Nach Loslassen der Wippe wird die er‐
reichte Geschwindigkeit gehalten. Drücken
über den Druckpunkt beschleunigt das
Fahrzeug stärker.
Geschwindigkeitsregelung fortsetzen
Allgemein Eine unterbrochene Geschwindigkeitsrege‐
lung kann durch Abrufen der gespeicherten
Geschwindigkeit fortgesetzt werden.
In folgenden Fällen wird der gespeicherte Ge‐
schwindigkeitswert gelöscht und kann nicht
mehr abgerufen werden:
▷Beim Ausschalten des Systems.▷Beim Ausschalten der Zündung.
Hinweis
Vor dem Abrufen der gespeicherten Ge‐
schwindigkeit sicherstellen, dass der Unter‐
schied zwischen der aktuellen Geschwindig‐
keit und der gespeicherten Geschwindigkeit
nicht zu groß ist. Sonst kann es zu ungewoll‐
tem Abbremsen oder Beschleunigen kommen.
Gespeicherte Geschwindigkeit
abrufen
Taste drücken.
Die gespeicherte Geschwindigkeit wird wieder
erreicht und gehalten.
Seite 171FahrkomfortBedienung171
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

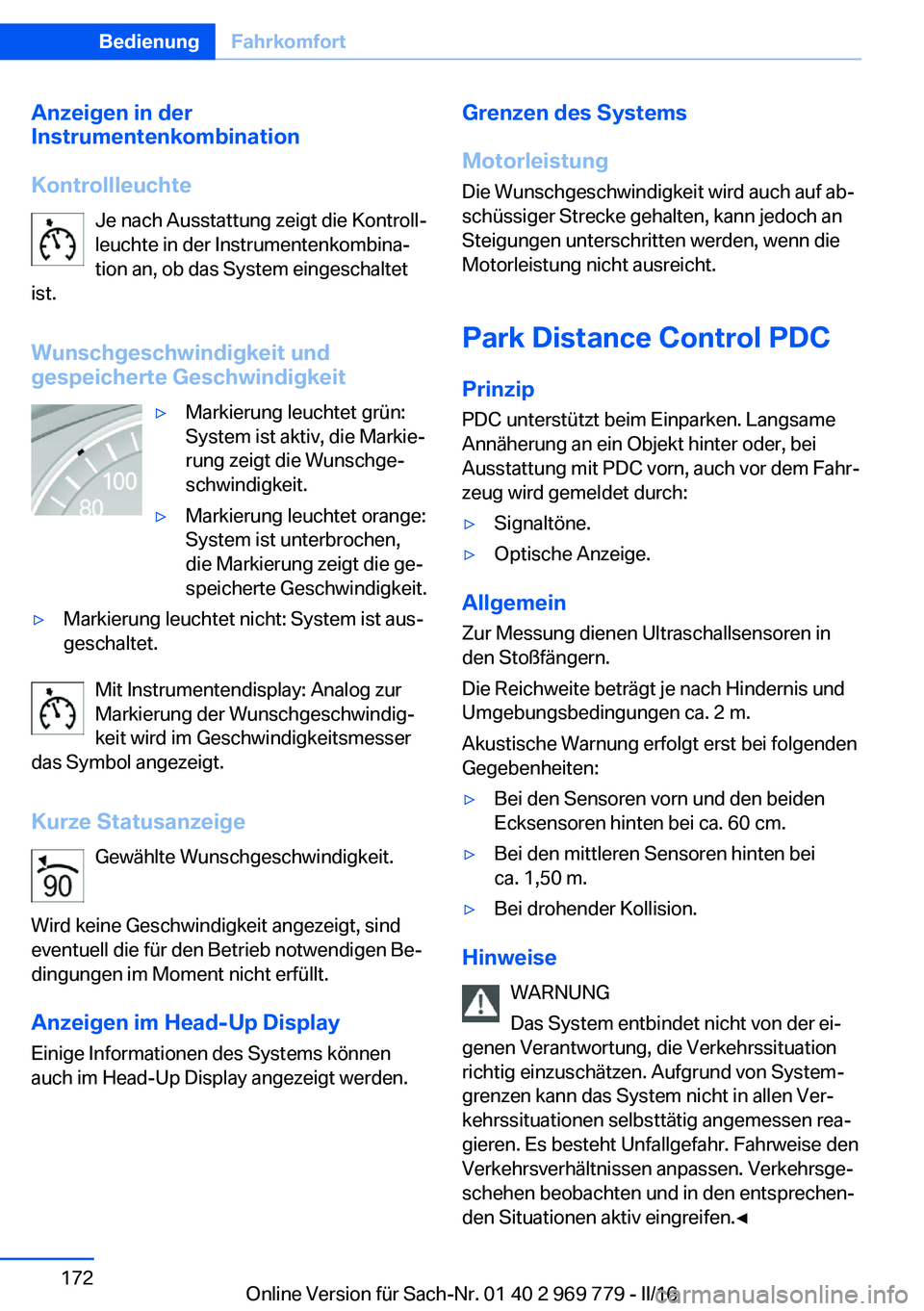

Anzeigen in der
Instrumentenkombination
Kontrollleuchte Je nach Ausstattung zeigt die Kontroll‐
leuchte in der Instrumentenkombina‐
tion an, ob das System eingeschaltet
ist.
Wunschgeschwindigkeit und gespeicherte Geschwindigkeit▷Markierung leuchtet grün:
System ist aktiv, die Markie‐
rung zeigt die Wunschge‐
schwindigkeit.▷Markierung leuchtet orange:
System ist unterbrochen,
die Markierung zeigt die ge‐
speicherte Geschwindigkeit.▷Markierung leuchtet nicht: System ist aus‐
geschaltet.
Mit Instrumentendisplay: Analog zur
Markierung der Wunschgeschwindig‐
keit wird im Geschwindigkeitsmesser
das Symbol angezeigt.
Kurze Statusanzeige Gewählte Wunschgeschwindigkeit.
Wird keine Geschwindigkeit angezeigt, sind
eventuell die für den Betrieb notwendigen Be‐
dingungen im Moment nicht erfüllt.
Anzeigen im Head-Up Display
Einige Informationen des Systems können
auch im Head-Up Display angezeigt werden.
Grenzen des Systems
Motorleistung
Die Wunschgeschwindigkeit wird auch auf ab‐
schüssiger Strecke gehalten, kann jedoch an
Steigungen unterschritten werden, wenn die
Motorleistung nicht ausreicht.
Park Distance Control PDC
Prinzip PDC unterstützt beim Einparken. Langsame
Annäherung an ein Objekt hinter oder, bei
Ausstattung mit PDC vorn, auch vor dem Fahr‐
zeug wird gemeldet durch:▷Signaltöne.▷Optische Anzeige.
Allgemein
Zur Messung dienen Ultraschallsensoren in
den Stoßfängern.
Die Reichweite beträgt je nach Hindernis und
Umgebungsbedingungen ca. 2 m.
Akustische Warnung erfolgt erst bei folgenden
Gegebenheiten:
▷Bei den Sensoren vorn und den beiden
Ecksensoren hinten bei ca. 60 cm.▷Bei den mittleren Sensoren hinten bei
ca. 1,50 m.▷Bei drohender Kollision.
Hinweise
WARNUNG
Das System entbindet nicht von der ei‐
genen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von System‐
grenzen kann das System nicht in allen Ver‐
kehrssituationen selbsttätig angemessen rea‐
gieren. Es besteht Unfallgefahr. Fahrweise den
Verkehrsverhältnissen anpassen. Verkehrsge‐
schehen beobachten und in den entsprechen‐
den Situationen aktiv eingreifen.◀
Seite 172BedienungFahrkomfort172
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

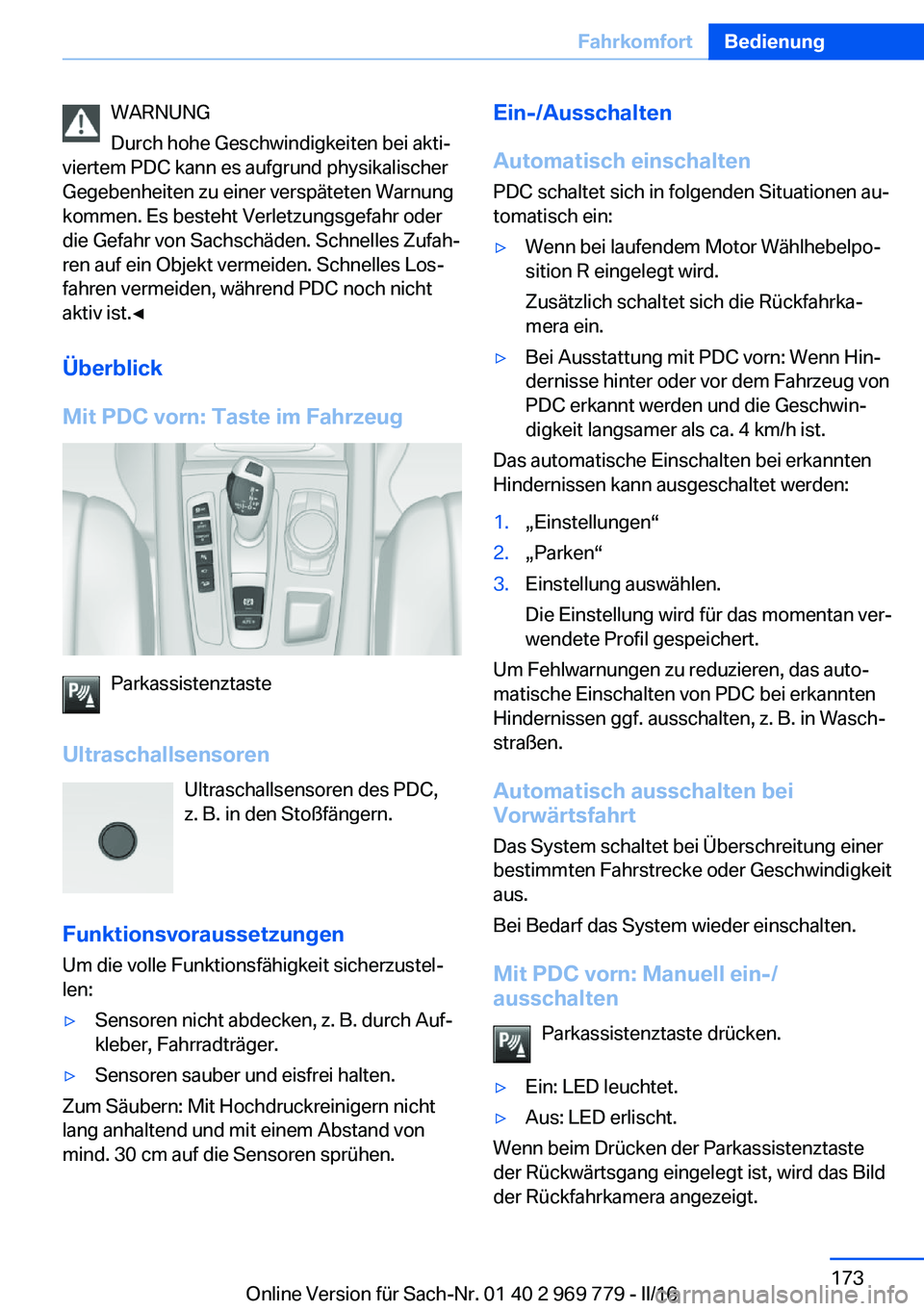

WARNUNG
Durch hohe Geschwindigkeiten bei akti‐
viertem PDC kann es aufgrund physikalischer
Gegebenheiten zu einer verspäteten Warnung
kommen. Es besteht Verletzungsgefahr oder
die Gefahr von Sachschäden. Schnelles Zufah‐
ren auf ein Objekt vermeiden. Schnelles Los‐
fahren vermeiden, während PDC noch nicht
aktiv ist.◀
Überblick
Mit PDC vorn: Taste im Fahrzeug
Parkassistenztaste
Ultraschallsensoren Ultraschallsensoren des PDC,
z. B. in den Stoßfängern.
Funktionsvoraussetzungen
Um die volle Funktionsfähigkeit sicherzustel‐
len:
▷Sensoren nicht abdecken, z. B. durch Auf‐
kleber, Fahrradträger.▷Sensoren sauber und eisfrei halten.
Zum Säubern: Mit Hochdruckreinigern nicht
lang anhaltend und mit einem Abstand von
mind. 30 cm auf die Sensoren sprühen.
Ein-/Ausschalten
Automatisch einschalten
PDC schaltet sich in folgenden Situationen au‐
tomatisch ein:▷Wenn bei laufendem Motor Wählhebelpo‐
sition R eingelegt wird.
Zusätzlich schaltet sich die Rückfahrka‐
mera ein.▷Bei Ausstattung mit PDC vorn: Wenn Hin‐
dernisse hinter oder vor dem Fahrzeug von
PDC erkannt werden und die Geschwin‐
digkeit langsamer als ca. 4 km/h ist.
Das automatische Einschalten bei erkannten
Hindernissen kann ausgeschaltet werden:
1.„Einstellungen“2.„Parken“3.Einstellung auswählen.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Um Fehlwarnungen zu reduzieren, das auto‐
matische Einschalten von PDC bei erkannten
Hindernissen ggf. ausschalten, z. B. in Wasch‐
straßen.
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Mit PDC vorn: Manuell ein-/
ausschalten
Parkassistenztaste drücken.
▷Ein: LED leuchtet.▷Aus: LED erlischt.
Wenn beim Drücken der Parkassistenztaste
der Rückwärtsgang eingelegt ist, wird das Bild
der Rückfahrkamera angezeigt.
Seite 173FahrkomfortBedienung173
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

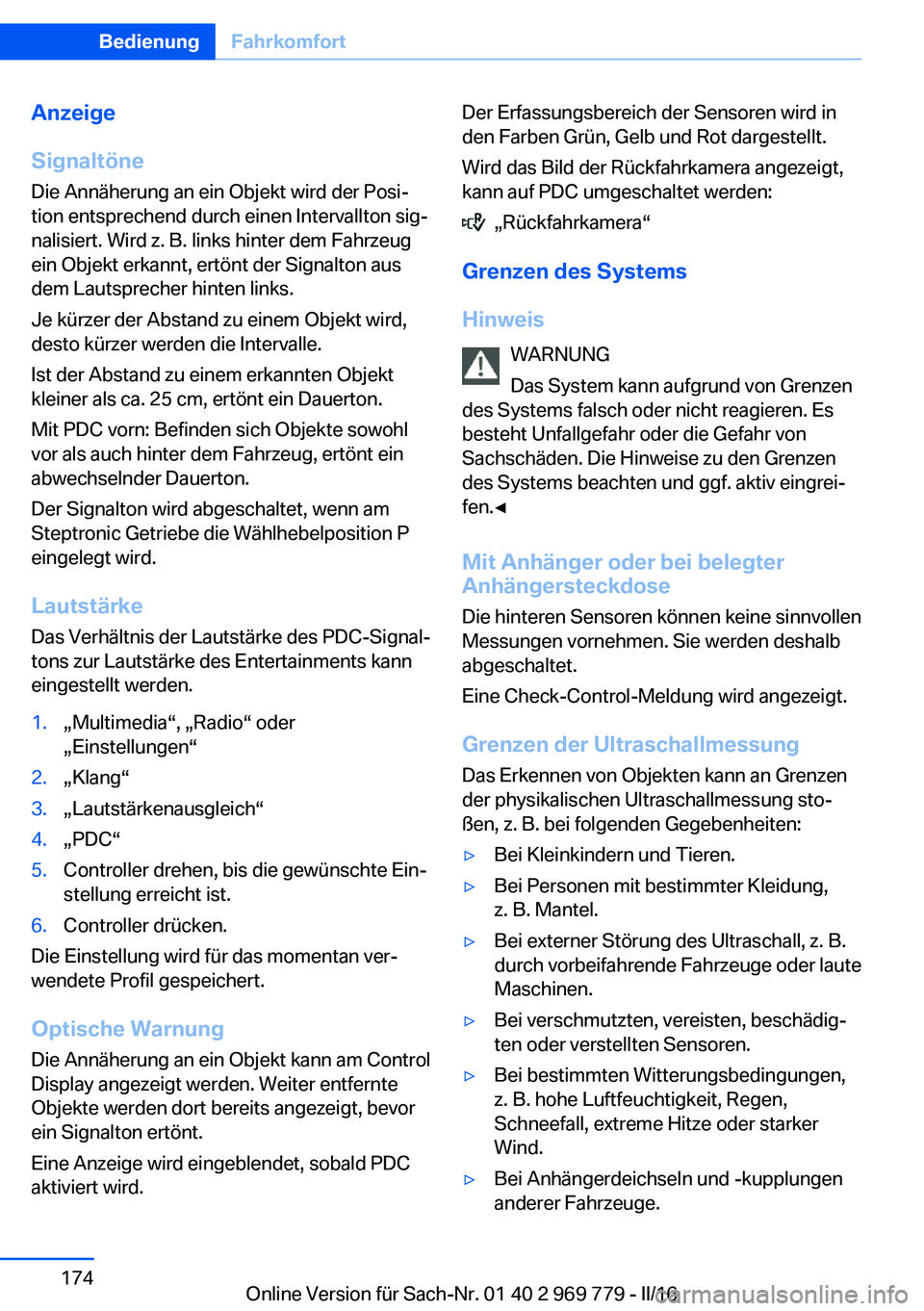

Anzeige
Signaltöne
Die Annäherung an ein Objekt wird der Posi‐
tion entsprechend durch einen Intervallton sig‐
nalisiert. Wird z. B. links hinter dem Fahrzeug
ein Objekt erkannt, ertönt der Signalton aus
dem Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt wird,
desto kürzer werden die Intervalle.
Ist der Abstand zu einem erkannten Objekt
kleiner als ca. 25 cm, ertönt ein Dauerton.
Mit PDC vorn: Befinden sich Objekte sowohl
vor als auch hinter dem Fahrzeug, ertönt ein
abwechselnder Dauerton.
Der Signalton wird abgeschaltet, wenn am
Steptronic Getriebe die Wählhebelposition P
eingelegt wird.
Lautstärke Das Verhältnis der Lautstärke des PDC-Signal‐
tons zur Lautstärke des Entertainments kann eingestellt werden.1.„Multimedia“, „Radio“ oder
„Einstellungen“2.„Klang“3.„Lautstärkenausgleich“4.„PDC“5.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist.6.Controller drücken.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Optische Warnung
Die Annäherung an ein Objekt kann am Control
Display angezeigt werden. Weiter entfernte
Objekte werden dort bereits angezeigt, bevor
ein Signalton ertönt.
Eine Anzeige wird eingeblendet, sobald PDC
aktiviert wird.
Der Erfassungsbereich der Sensoren wird in
den Farben Grün, Gelb und Rot dargestellt.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf PDC umgeschaltet werden:
„Rückfahrkamera“
Grenzen des Systems
Hinweis WARNUNG
Das System kann aufgrund von Grenzen
des Systems falsch oder nicht reagieren. Es
besteht Unfallgefahr oder die Gefahr von
Sachschäden. Die Hinweise zu den Grenzen
des Systems beachten und ggf. aktiv eingrei‐
fen.◀
Mit Anhänger oder bei belegter
Anhängersteckdose
Die hinteren Sensoren können keine sinnvollen
Messungen vornehmen. Sie werden deshalb
abgeschaltet.
Eine Check-Control-Meldung wird angezeigt.
Grenzen der Ultraschallmessung
Das Erkennen von Objekten kann an Grenzen
der physikalischen Ultraschallmessung sto‐
ßen, z. B. bei folgenden Gegebenheiten:
▷Bei Kleinkindern und Tieren.▷Bei Personen mit bestimmter Kleidung,
z. B. Mantel.▷Bei externer Störung des Ultraschall, z. B.
durch vorbeifahrende Fahrzeuge oder laute
Maschinen.▷Bei verschmutzten, vereisten, beschädig‐
ten oder verstellten Sensoren.▷Bei bestimmten Witterungsbedingungen,
z. B. hohe Luftfeuchtigkeit, Regen,
Schneefall, extreme Hitze oder starker
Wind.▷Bei Anhängerdeichseln und -kupplungen
anderer Fahrzeuge.Seite 174BedienungFahrkomfort174
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

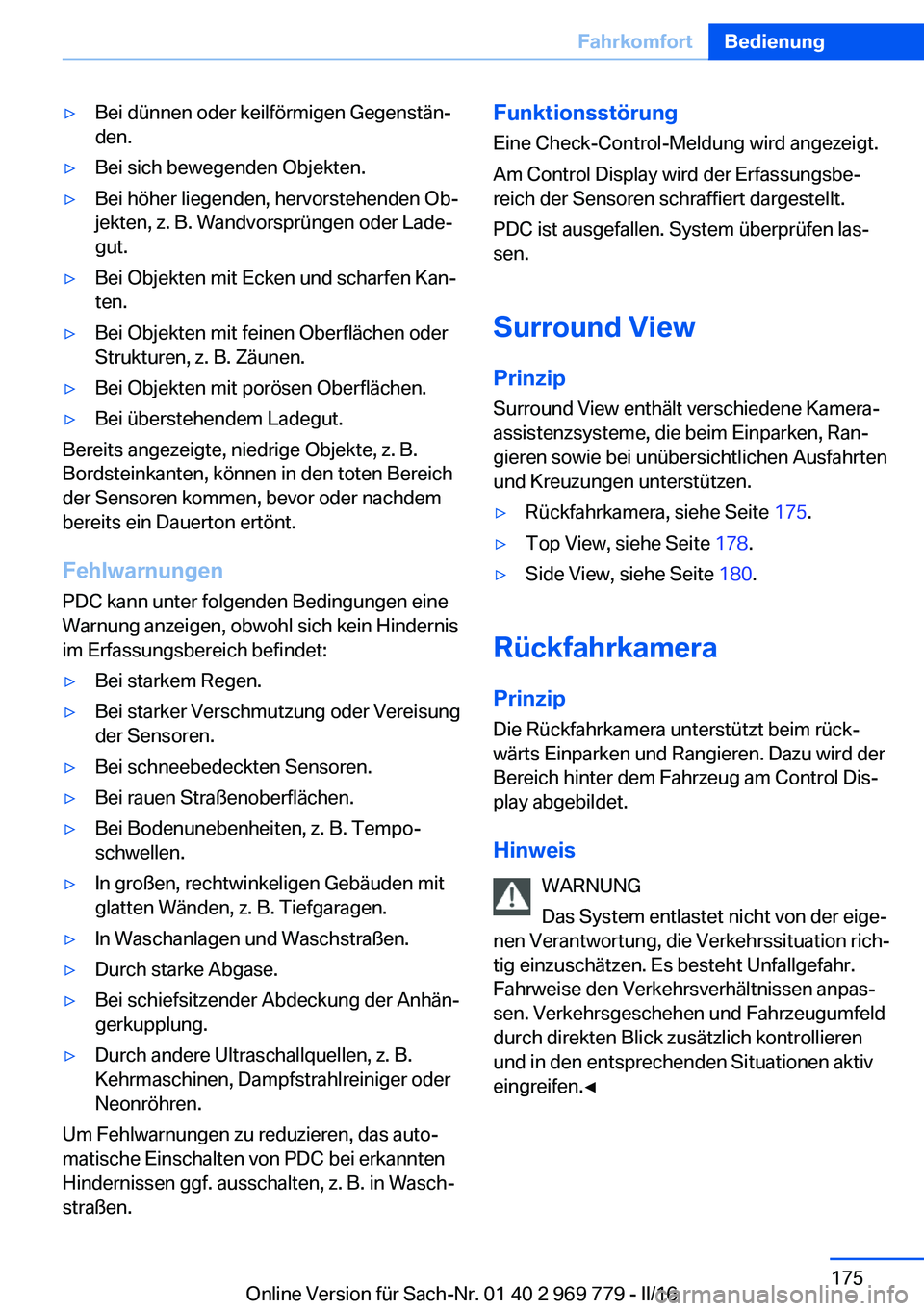

▷Bei dünnen oder keilförmigen Gegenstän‐
den.▷Bei sich bewegenden Objekten.▷Bei höher liegenden, hervorstehenden Ob‐
jekten, z. B. Wandvorsprüngen oder Lade‐
gut.▷Bei Objekten mit Ecken und scharfen Kan‐
ten.▷Bei Objekten mit feinen Oberflächen oder
Strukturen, z. B. Zäunen.▷Bei Objekten mit porösen Oberflächen.▷Bei überstehendem Ladegut.
Bereits angezeigte, niedrige Objekte, z. B.
Bordsteinkanten, können in den toten Bereich
der Sensoren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Fehlwarnungen PDC kann unter folgenden Bedingungen eine
Warnung anzeigen, obwohl sich kein Hindernis
im Erfassungsbereich befindet:
▷Bei starkem Regen.▷Bei starker Verschmutzung oder Vereisung
der Sensoren.▷Bei schneebedeckten Sensoren.▷Bei rauen Straßenoberflächen.▷Bei Bodenunebenheiten, z. B. Tempo‐
schwellen.▷In großen, rechtwinkeligen Gebäuden mit
glatten Wänden, z. B. Tiefgaragen.▷In Waschanlagen und Waschstraßen.▷Durch starke Abgase.▷Bei schiefsitzender Abdeckung der Anhän‐
gerkupplung.▷Durch andere Ultraschallquellen, z. B.
Kehrmaschinen, Dampfstrahlreiniger oder
Neonröhren.
Um Fehlwarnungen zu reduzieren, das auto‐
matische Einschalten von PDC bei erkannten
Hindernissen ggf. ausschalten, z. B. in Wasch‐
straßen.
Funktionsstörung
Eine Check-Control-Meldung wird angezeigt.
Am Control Display wird der Erfassungsbe‐
reich der Sensoren schraffiert dargestellt.
PDC ist ausgefallen. System überprüfen las‐
sen.
Surround View
Prinzip Surround View enthält verschiedene Kamera‐
assistenzsysteme, die beim Einparken, Ran‐
gieren sowie bei unübersichtlichen Ausfahrten
und Kreuzungen unterstützen.▷Rückfahrkamera, siehe Seite 175.▷Top View, siehe Seite 178.▷Side View, siehe Seite 180.
Rückfahrkamera
Prinzip
Die Rückfahrkamera unterstützt beim rück‐
wärts Einparken und Rangieren. Dazu wird der
Bereich hinter dem Fahrzeug am Control Dis‐
play abgebildet.
Hinweis WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung, die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀
Seite 175FahrkomfortBedienung175
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

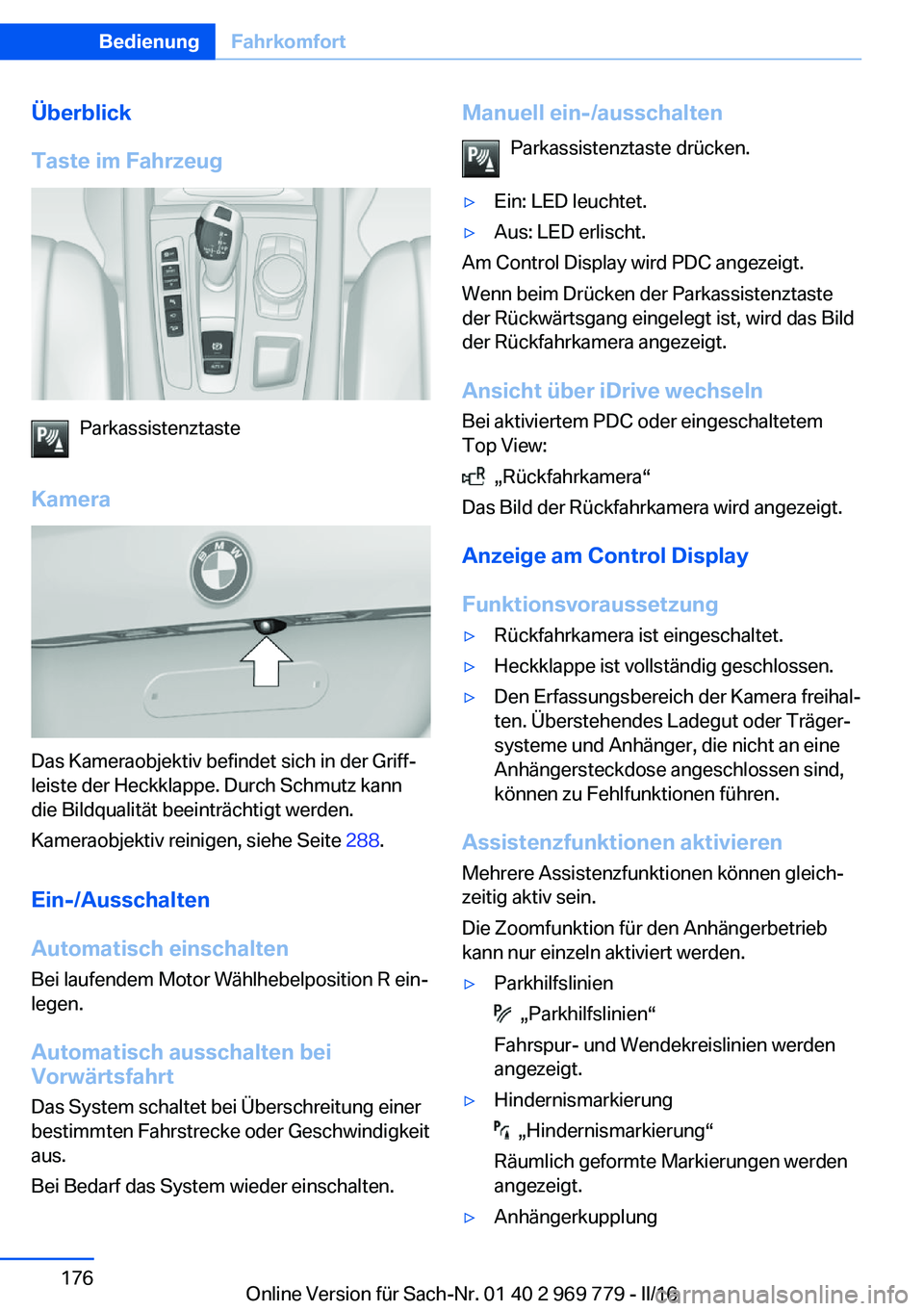

Überblick
Taste im Fahrzeug
Parkassistenztaste
Kamera
Das Kameraobjektiv befindet sich in der Griff‐
leiste der Heckklappe. Durch Schmutz kann
die Bildqualität beeinträchtigt werden.
Kameraobjektiv reinigen, siehe Seite 288.
Ein-/Ausschalten
Automatisch einschalten Bei laufendem Motor Wählhebelposition R ein‐
legen.
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Manuell ein-/ausschalten
Parkassistenztaste drücken.▷Ein: LED leuchtet.▷Aus: LED erlischt.
Am Control Display wird PDC angezeigt.
Wenn beim Drücken der Parkassistenztaste
der Rückwärtsgang eingelegt ist, wird das Bild
der Rückfahrkamera angezeigt.
Ansicht über iDrive wechseln
Bei aktiviertem PDC oder eingeschaltetem
Top View:
„Rückfahrkamera“
Das Bild der Rückfahrkamera wird angezeigt.
Anzeige am Control Display
Funktionsvoraussetzung
▷Rückfahrkamera ist eingeschaltet.▷Heckklappe ist vollständig geschlossen.▷Den Erfassungsbereich der Kamera freihal‐
ten. Überstehendes Ladegut oder Träger‐
systeme und Anhänger, die nicht an eine
Anhängersteckdose angeschlossen sind,
können zu Fehlfunktionen führen.
Assistenzfunktionen aktivieren
Mehrere Assistenzfunktionen können gleich‐
zeitig aktiv sein.
Die Zoomfunktion für den Anhängerbetrieb
kann nur einzeln aktiviert werden.
▷Parkhilfslinien
„Parkhilfslinien“
Fahrspur- und Wendekreislinien werden
angezeigt.
▷Hindernismarkierung
„Hindernismarkierung“
Räumlich geformte Markierungen werden
angezeigt.
▷AnhängerkupplungSeite 176BedienungFahrkomfort176
Online Version für Sach-Nr. 01 40 2 969 779 - II/16
