2016 BMW X5 Betriebsanleitungen (in German)

„Zoom Anhängerkupplung“
Zoom auf Anhängerkupplung wird ange‐
zeigt.

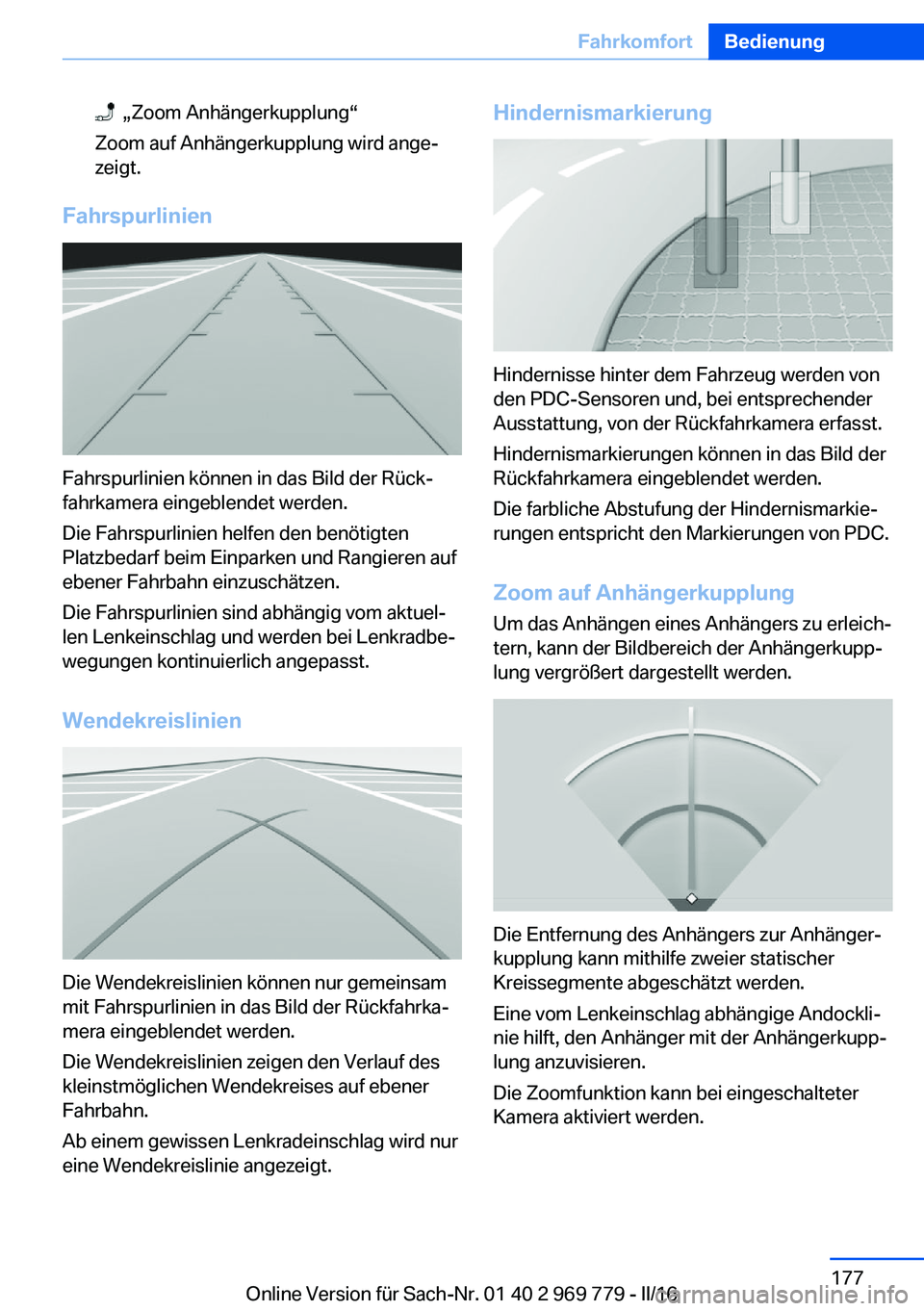

Fahrspurlinien
Fahrspurlinien können in das Bild der Rück‐
fahrkamera eingeblendet werden.
Die Fahrspurlinien helfen den benötigten
Platzbedarf beim Einparken und Rangieren auf
ebener Fahrbahn einzuschätzen.
Die Fahrspurlinien sind abhängig vom aktuel‐
len Lenkeinschlag und werden bei Lenkradbe‐
wegungen kontinuierlich angepasst.
Wendekreislinien
Die Wendekreislinien können nur gemeinsam
mit Fahrspurlinien in das Bild der Rückfahrka‐
mera eingeblendet werden.
Die Wendekreislinien zeigen den Verlauf des
kleinstmöglichen Wendekreises auf ebener
Fahrbahn.
Ab einem gewissen Lenkradeinschlag wird nur
eine Wendekreislinie angezeigt.
Hindernismarkierung
Hindernisse hinter dem Fahrzeug werden von
den PDC-Sensoren und, bei entsprechender
Ausstattung, von der Rückfahrkamera erfasst.
Hindernismarkierungen können in das Bild der
Rückfahrkamera eingeblendet werden.
Die farbliche Abstufung der Hindernismarkie‐
rungen entspricht den Markierungen von PDC.
Zoom auf Anhängerkupplung
Um das Anhängen eines Anhängers zu erleich‐
tern, kann der Bildbereich der Anhängerkupp‐
lung vergrößert dargestellt werden.
Die Entfernung des Anhängers zur Anhänger‐
kupplung kann mithilfe zweier statischer
Kreissegmente abgeschätzt werden.
Eine vom Lenkeinschlag abhängige Andockli‐
nie hilft, den Anhänger mit der Anhängerkupp‐
lung anzuvisieren.
Die Zoomfunktion kann bei eingeschalteter
Kamera aktiviert werden.
Seite 177FahrkomfortBedienung177
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

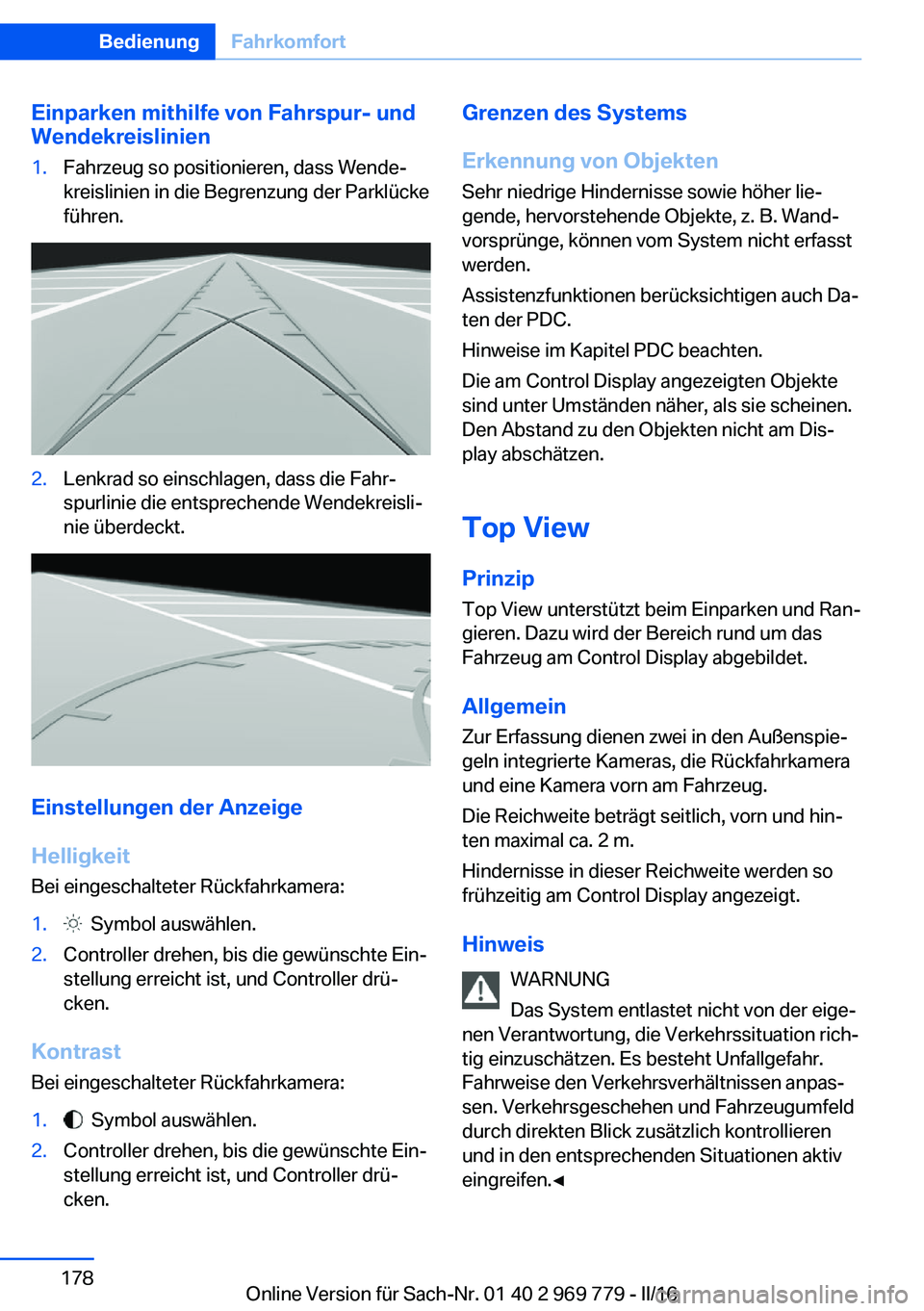

Einparken mithilfe von Fahrspur- und
Wendekreislinien1.Fahrzeug so positionieren, dass Wende‐
kreislinien in die Begrenzung der Parklücke
führen.2.Lenkrad so einschlagen, dass die Fahr‐
spurlinie die entsprechende Wendekreisli‐
nie überdeckt.
Einstellungen der Anzeige
Helligkeit
Bei eingeschalteter Rückfahrkamera:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschalteter Rückfahrkamera:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.Grenzen des Systems
Erkennung von Objekten Sehr niedrige Hindernisse sowie höher lie‐
gende, hervorstehende Objekte, z. B. Wand‐
vorsprünge, können vom System nicht erfasst
werden.
Assistenzfunktionen berücksichtigen auch Da‐
ten der PDC.
Hinweise im Kapitel PDC beachten.
Die am Control Display angezeigten Objekte
sind unter Umständen näher, als sie scheinen.
Den Abstand zu den Objekten nicht am Dis‐ play abschätzen.
Top View
Prinzip
Top View unterstützt beim Einparken und Ran‐
gieren. Dazu wird der Bereich rund um das
Fahrzeug am Control Display abgebildet.
Allgemein Zur Erfassung dienen zwei in den Außenspie‐
geln integrierte Kameras, die Rückfahrkamera
und eine Kamera vorn am Fahrzeug.
Die Reichweite beträgt seitlich, vorn und hin‐
ten maximal ca. 2 m.
Hindernisse in dieser Reichweite werden so
frühzeitig am Control Display angezeigt.
Hinweis WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung, die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐ sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv eingreifen.◀Seite 178BedienungFahrkomfort178
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

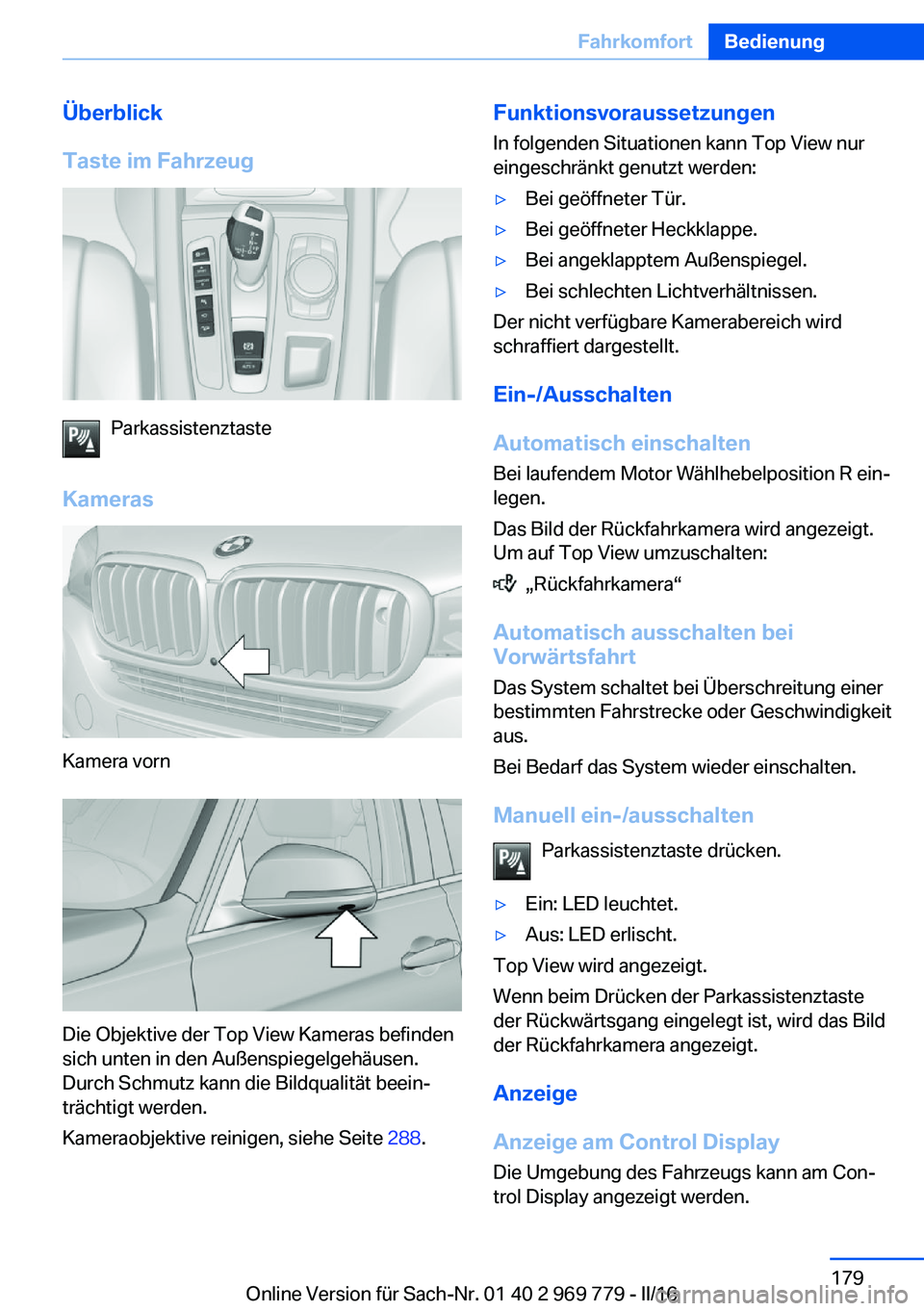

Überblick
Taste im Fahrzeug
Parkassistenztaste
Kameras
Kamera vorn
Die Objektive der Top View Kameras befinden
sich unten in den Außenspiegelgehäusen.
Durch Schmutz kann die Bildqualität beein‐
trächtigt werden.
Kameraobjektive reinigen, siehe Seite 288.
Funktionsvoraussetzungen
In folgenden Situationen kann Top View nur
eingeschränkt genutzt werden:▷Bei geöffneter Tür.▷Bei geöffneter Heckklappe.▷Bei angeklapptem Außenspiegel.▷Bei schlechten Lichtverhältnissen.
Der nicht verfügbare Kamerabereich wird
schraffiert dargestellt.
Ein-/Ausschalten
Automatisch einschalten Bei laufendem Motor Wählhebelposition R ein‐
legen.
Das Bild der Rückfahrkamera wird angezeigt.
Um auf Top View umzuschalten:
„Rückfahrkamera“
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Manuell ein-/ausschalten Parkassistenztaste drücken.
▷Ein: LED leuchtet.▷Aus: LED erlischt.
Top View wird angezeigt.
Wenn beim Drücken der Parkassistenztaste
der Rückwärtsgang eingelegt ist, wird das Bild
der Rückfahrkamera angezeigt.
Anzeige
Anzeige am Control Display
Die Umgebung des Fahrzeugs kann am Con‐
trol Display angezeigt werden.
Seite 179FahrkomfortBedienung179
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

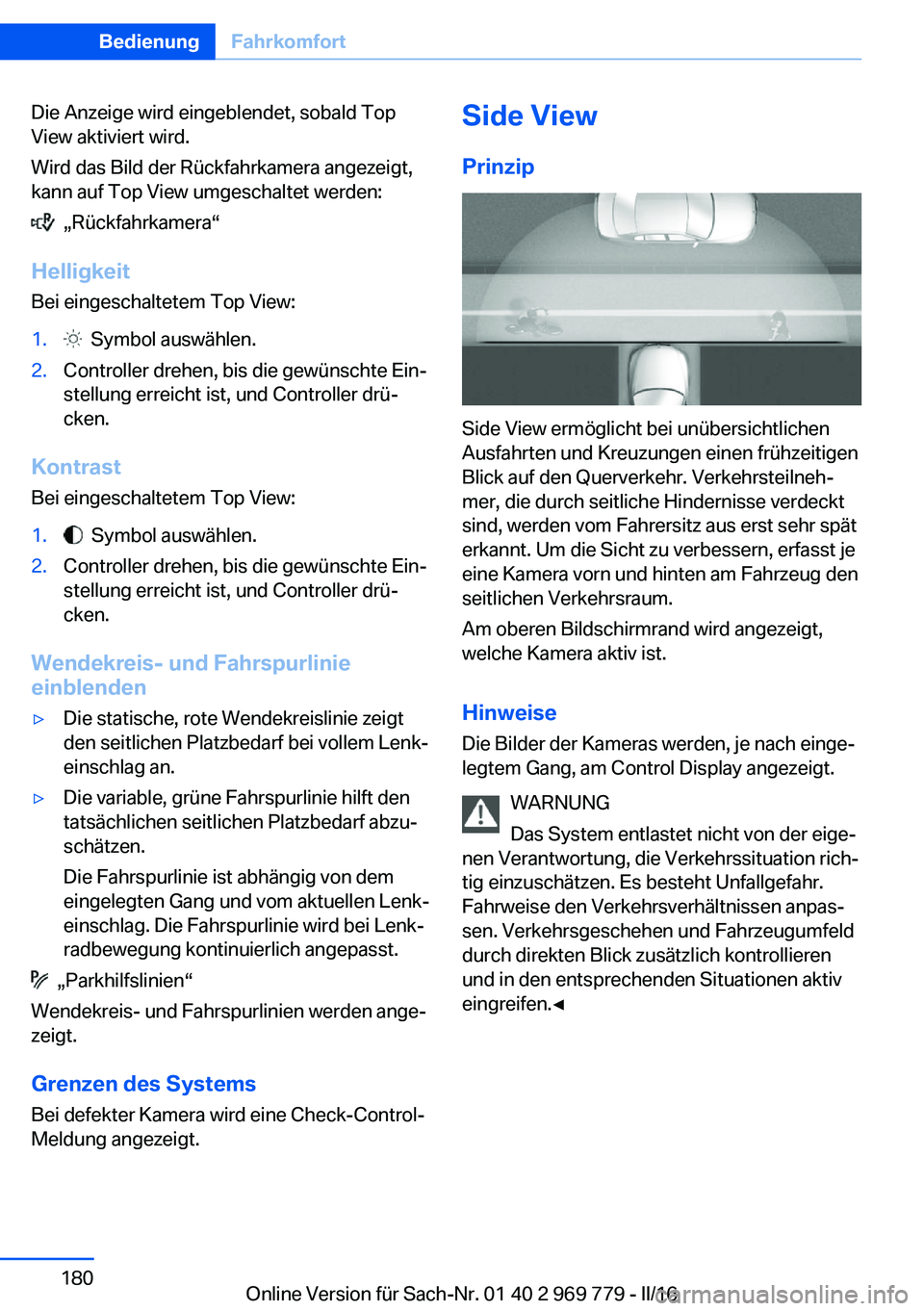

Die Anzeige wird eingeblendet, sobald Top
View aktiviert wird.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf Top View umgeschaltet werden:
„Rückfahrkamera“
Helligkeit
Bei eingeschaltetem Top View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschaltetem Top View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Wendekreis- und Fahrspurlinie
einblenden
▷Die statische, rote Wendekreislinie zeigt
den seitlichen Platzbedarf bei vollem Lenk‐
einschlag an.▷Die variable, grüne Fahrspurlinie hilft den
tatsächlichen seitlichen Platzbedarf abzu‐
schätzen.
Die Fahrspurlinie ist abhängig von dem
eingelegten Gang und vom aktuellen Lenk‐
einschlag. Die Fahrspurlinie wird bei Lenk‐
radbewegung kontinuierlich angepasst.
„Parkhilfslinien“
Wendekreis- und Fahrspurlinien werden ange‐
zeigt.
Grenzen des Systems
Bei defekter Kamera wird eine Check-Control-
Meldung angezeigt.
Side View
Prinzip
Side View ermöglicht bei unübersichtlichen
Ausfahrten und Kreuzungen einen frühzeitigen
Blick auf den Querverkehr. Verkehrsteilneh‐
mer, die durch seitliche Hindernisse verdeckt
sind, werden vom Fahrersitz aus erst sehr spät
erkannt. Um die Sicht zu verbessern, erfasst je
eine Kamera vorn und hinten am Fahrzeug den
seitlichen Verkehrsraum.
Am oberen Bildschirmrand wird angezeigt,
welche Kamera aktiv ist.
Hinweise
Die Bilder der Kameras werden, je nach einge‐
legtem Gang, am Control Display angezeigt.
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung, die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv eingreifen.◀
Seite 180BedienungFahrkomfort180
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

Überblick
Taste im Fahrzeug
Side View
Kameras
Kamera vorn
Kamera hinten
Zur Erfassung dienen zwei Kameras.
Durch Schmutz kann die Bildqualität beein‐
trächtigt werden.
Kameraobjektive reinigen, siehe Seite 288.
Ein-/Ausschalten
Manuell ein-/ausschalten Taste drücken.
Je nach Getriebeposition wird das Bild der vor‐
deren oder hinteren Kamera angezeigt.
Automatisch ausschalten Durch Umschalten in eine andere Funktion
oder bei Gangwechsel.
Side View vorn: Bei Überschreitung einer be‐
stimmten Geschwindigkeit.
Anzeige
Allgemein Der Verkehrsraum vor oder hinter dem Fahr‐
zeug wird am Control Display angezeigt.
Helligkeit
Bei eingeschaltetem Side View:1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschaltetem Side View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Warnung bei querendem Verkehr
Prinzip Wenn von der vorderen oder hinteren Kamera
ein sich seitlich näherndes Objekt erkannt
wird, wird dies durch ein Symbol in der Side
View Anzeige dargestellt.
Seite 181FahrkomfortBedienung181
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

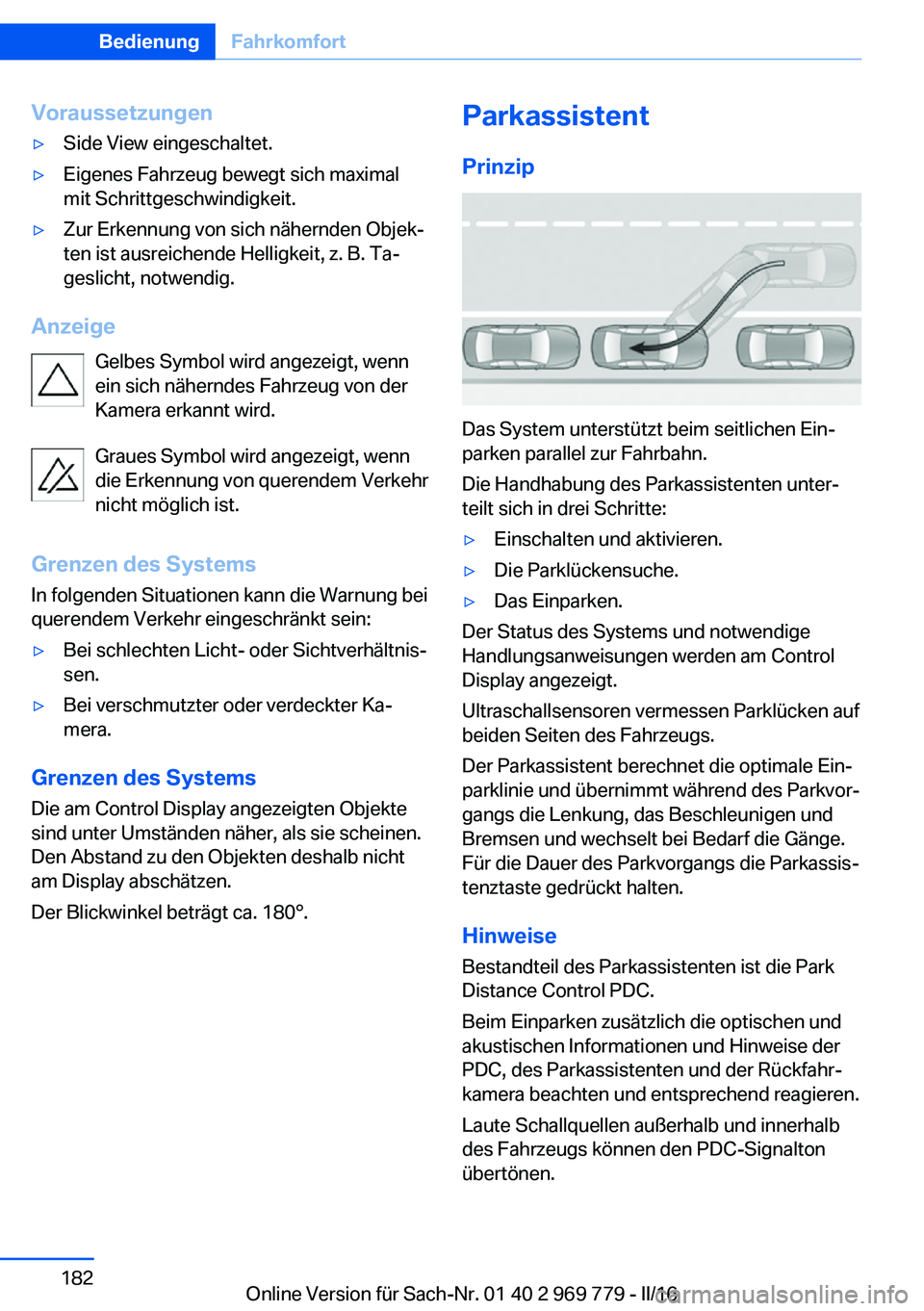

Voraussetzungen▷Side View eingeschaltet.▷Eigenes Fahrzeug bewegt sich maximal
mit Schrittgeschwindigkeit.▷Zur Erkennung von sich nähernden Objek‐
ten ist ausreichende Helligkeit, z. B. Ta‐
geslicht, notwendig.
Anzeige
Gelbes Symbol wird angezeigt, wenn
ein sich näherndes Fahrzeug von der Kamera erkannt wird.
Graues Symbol wird angezeigt, wenn die Erkennung von querendem Verkehr
nicht möglich ist.
Grenzen des Systems In folgenden Situationen kann die Warnung bei
querendem Verkehr eingeschränkt sein:
▷Bei schlechten Licht- oder Sichtverhältnis‐
sen.▷Bei verschmutzter oder verdeckter Ka‐
mera.
Grenzen des Systems
Die am Control Display angezeigten Objekte
sind unter Umständen näher, als sie scheinen.
Den Abstand zu den Objekten deshalb nicht
am Display abschätzen.
Der Blickwinkel beträgt ca. 180°.
Parkassistent
Prinzip
Das System unterstützt beim seitlichen Ein‐
parken parallel zur Fahrbahn.
Die Handhabung des Parkassistenten unter‐
teilt sich in drei Schritte:
▷Einschalten und aktivieren.▷Die Parklückensuche.▷Das Einparken.
Der Status des Systems und notwendige
Handlungsanweisungen werden am Control
Display angezeigt.
Ultraschallsensoren vermessen Parklücken auf
beiden Seiten des Fahrzeugs.
Der Parkassistent berechnet die optimale Ein‐
parklinie und übernimmt während des Parkvor‐
gangs die Lenkung, das Beschleunigen und
Bremsen und wechselt bei Bedarf die Gänge.
Für die Dauer des Parkvorgangs die Parkassis‐
tenztaste gedrückt halten.
HinweiseBestandteil des Parkassistenten ist die ParkDistance Control PDC.
Beim Einparken zusätzlich die optischen und
akustischen Informationen und Hinweise der
PDC, des Parkassistenten und der Rückfahr‐
kamera beachten und entsprechend reagieren.
Laute Schallquellen außerhalb und innerhalb
des Fahrzeugs können den PDC-Signalton übertönen.
Seite 182BedienungFahrkomfort182
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

WARNUNG
Das System entbindet nicht von der ei‐
genen Verantwortung, die Verkehrssituation
richtig einzuschätzen. Aufgrund von System‐
grenzen kann das System nicht in allen Ver‐
kehrssituationen selbsttätig angemessen rea‐
gieren. Es besteht Unfallgefahr. Fahrweise den
Verkehrsverhältnissen anpassen. Verkehrsge‐
schehen beobachten und in den entsprechen‐
den Situationen aktiv eingreifen.◀
WARNUNG
Bei Benutzung der Anhängerkupplung
kann der Parkassistent wegen verdeckten
Sensoren Schäden verursachen. Es besteht
Unfallgefahr oder die Gefahr von Sachschä‐
den. Im Anhängerbetrieb oder bei Benutzung
der Anhängerkupplung, z. B. Fahrradträger,
den Parkassistenten nicht benutzen.◀
ACHTUNG
Der Parkassistent kann über Bordsteine
hinweg oder auf diese hinauf lenken. Es be‐
steht die Gefahr von Sachschäden. Verkehrs‐
geschehen beobachten und in den entsprech‐
enden Situationen aktiv eingreifen.◀
Ein von der Auto Start Stopp Funktion abge‐
stellter Motor wird beim Aktivieren des Parkas‐
sistenten automatisch gestartet.
Überblick
Taste im Fahrzeug
Parkassistenztaste
Ultraschallsensoren
Die Ultraschallsensoren zum Vermessen der
Parklücken befinden sich seitlich am Fahrzeug.
Um die volle Funktionsfähigkeit sicherzustel‐
len:
▷Sensoren sauber und eisfrei halten.▷Mit Hochdruckreinigern nicht lang anhal‐
tend und mit einem Abstand von mind.
30 cm auf die Sensoren sprühen.▷Sensoren nicht überkleben.
Voraussetzungen
Zur Vermessung von Parklücken
▷Gerade Vorwärtsfahrt bis ca. 35 km/h.▷Maximaler Abstand zur Reihe der parken‐
den Fahrzeuge: 1,5 m.
Geeignete Parklücke
▷Lücke zwischen zwei Objekten, die jeweils
mindestens 1,5 m lang sind.▷Mindestlänge der Lücke zwischen zwei
Objekten: eigene Fahrzeuglänge plus ca.
1,2 m.▷Mindesttiefe: ca. 1,5 m.
Zum Parkvorgang
▷Türen und Heckklappe geschlossen.▷Parkbremse gelöst.▷Fahrergurt angelegt.Seite 183FahrkomfortBedienung183
Online Version für Sach-Nr. 01 40 2 969 779 - II/16

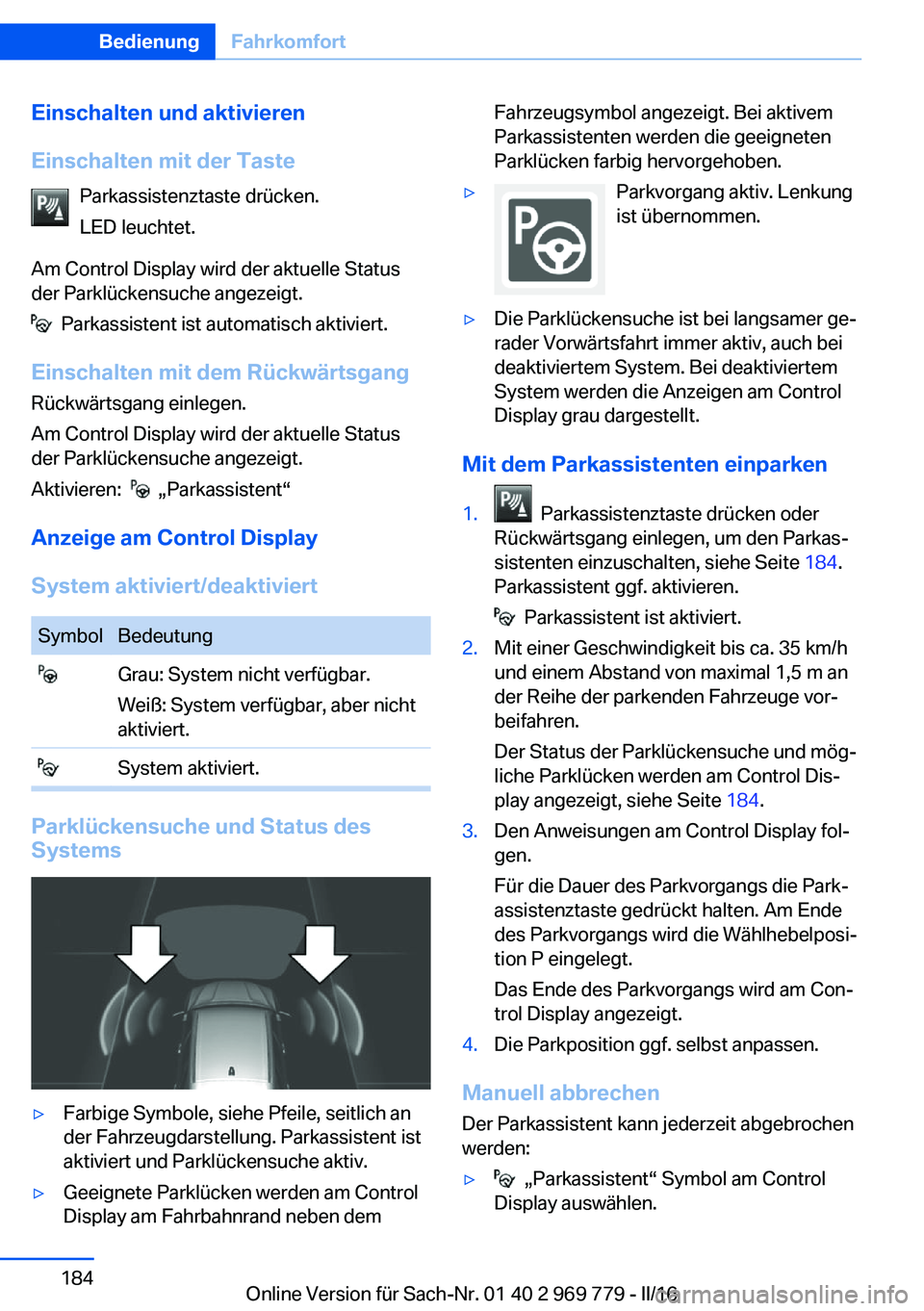

Einschalten und aktivieren
Einschalten mit der Taste Parkassistenztaste drücken.
LED leuchtet.
Am Control Display wird der aktuelle Status
der Parklückensuche angezeigt.
Parkassistent ist automatisch aktiviert.
Einschalten mit dem Rückwärtsgang
Rückwärtsgang einlegen.
Am Control Display wird der aktuelle Status
der Parklückensuche angezeigt.
Aktivieren:
„Parkassistent“
Anzeige am Control Display
System aktiviert/deaktiviert
SymbolBedeutung Grau: System nicht verfügbar.
Weiß: System verfügbar, aber nicht
aktiviert. System aktiviert.
Parklückensuche und Status des
Systems
▷Farbige Symbole, siehe Pfeile, seitlich an
der Fahrzeugdarstellung. Parkassistent ist
aktiviert und Parklückensuche aktiv.▷Geeignete Parklücken werden am Control
Display am Fahrbahnrand neben demFahrzeugsymbol angezeigt. Bei aktivem
Parkassistenten werden die geeigneten
Parklücken farbig hervorgehoben.▷Parkvorgang aktiv. Lenkung
ist übernommen.▷Die Parklückensuche ist bei langsamer ge‐
rader Vorwärtsfahrt immer aktiv, auch bei
deaktiviertem System. Bei deaktiviertem
System werden die Anzeigen am Control
Display grau dargestellt.
Mit dem Parkassistenten einparken
1. Parkassistenztaste drücken oder
Rückwärtsgang einlegen, um den Parkas‐
sistenten einzuschalten, siehe Seite 184.
Parkassistent ggf. aktivieren.
Parkassistent ist aktiviert.
2.Mit einer Geschwindigkeit bis ca. 35 km/h
und einem Abstand von maximal 1,5 m an
der Reihe der parkenden Fahrzeuge vor‐
beifahren.
Der Status der Parklückensuche und mög‐
liche Parklücken werden am Control Dis‐
play angezeigt, siehe Seite 184.3.Den Anweisungen am Control Display fol‐
gen.
Für die Dauer des Parkvorgangs die Park‐
assistenztaste gedrückt halten. Am Ende
des Parkvorgangs wird die Wählhebelposi‐
tion P eingelegt.
Das Ende des Parkvorgangs wird am Con‐
trol Display angezeigt.4.Die Parkposition ggf. selbst anpassen.
Manuell abbrechen
Der Parkassistent kann jederzeit abgebrochen
werden:
▷ „Parkassistent“ Symbol am Control
Display auswählen.Seite 184BedienungFahrkomfort184
Online Version für Sach-Nr. 01 40 2 969 779 - II/16
