2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

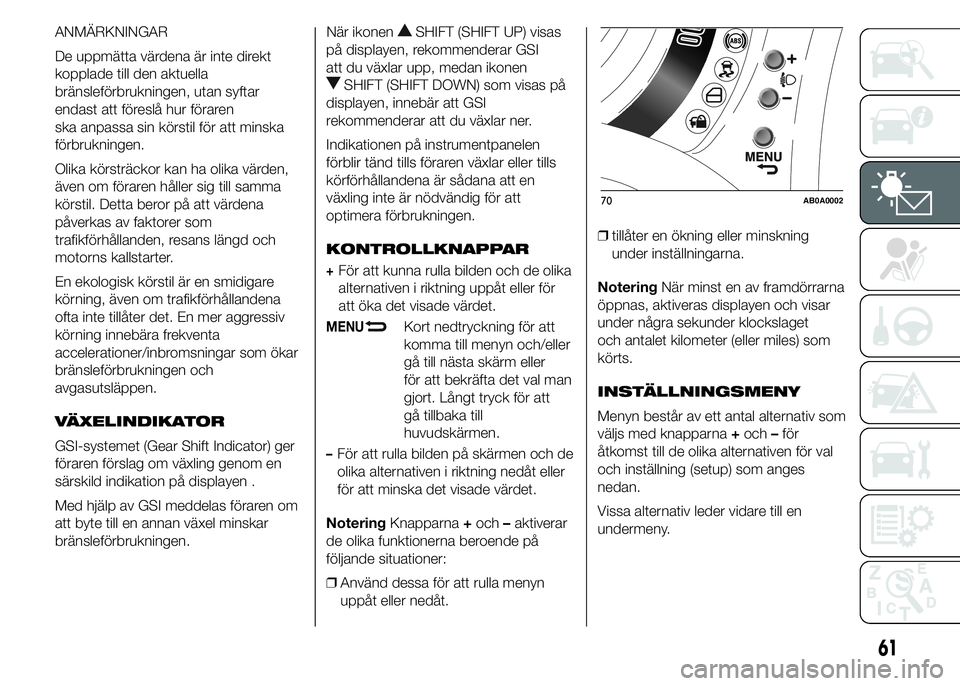

ANMÄRKNINGAR
De uppmätta värdena är inte direkt
kopplade till den aktuella
bränsleförbrukningen, utan syftar
endast att föreslå hur föraren
ska anpassa sin körstil för att minska
förbrukningen.
Olika körsträckor kan ha olika värden,
även om föraren håller sig till samma
körstil. Detta beror på att värdena
påverkas av faktorer som
trafikförhållanden, resans längd och
motorns kallstarter.
En ekologisk körstil är en smidigare
körning, även om trafikförhållandena
ofta inte tillåter det. En mer aggressiv
körning innebära frekventa
accelerationer/inbromsningar som ökar
bränsleförbrukningen och
avgasutsläppen.
VÄXELINDIKATOR
GSI-systemet (Gear Shift Indicator) ger
föraren förslag om växling genom en
särskild indikation på displayen .
Med hjälp av GSI meddelas föraren om
att byte till en annan växel minskar
bränsleförbrukningen.När ikonenSHIFT (SHIFT UP) visas
på displayen, rekommenderar GSI
att du växlar upp, medan ikonen
SHIFT (SHIFT DOWN) som visas på
displayen, innebär att GSI
rekommenderar att du växlar ner.
Indikationen på instrumentpanelen
förblir tänd tills föraren växlar eller tills
körförhållandena är sådana att en
växling inte är nödvändig för att
optimera förbrukningen.
KONTROLLKNAPPAR
+För att kunna rulla bilden och de olika
alternativen i riktning uppåt eller för
att öka det visade värdet.
MENUKort nedtryckning för att
komma till menyn och/eller
gå till nästa skärm eller
för att bekräfta det val man
gjort. Långt tryck för att
gå tillbaka till
huvudskärmen.
–För att rulla bilden på skärmen och de
olika alternativen i riktning nedåt eller
för att minska det visade värdet.
NoteringKnapparna+och–aktiverar
de olika funktionerna beroende på
följande situationer:
❒Använd dessa för att rulla menyn
uppåt eller nedåt.❒tillåter en ökning eller minskning
under inställningarna.
NoteringNär minst en av framdörrarna
öppnas, aktiveras displayen och visar
under några sekunder klockslaget
och antalet kilometer (eller miles) som
körts.
INSTÄLLNINGSMENY
Menyn består av ett antal alternativ som
väljs med knapparna+och–för
åtkomst till de olika alternativen för val
och inställning (setup) som anges
nedan.
Vissa alternativ leder vidare till en
undermeny.
70AB0A0002
61

Menyn kan aktiveras genom att trycka
lätt på MENU-knappen
. Med
enkla nedtryckningar av knappen+eller
–går det att rulla listan i
inställningsmenyn. Hanteringsläget
ändras därmed beroende på
egenskaperna för alternativet som väljs.
Menyn omfattar följande alternativ:
❒MENU
❒LIGHTING
❒SPEED BEEP
❒HEADLIGHT SENSOR
❒TRIP B ACTIVATION
❒SET TIME
❒SET DATE
❒SEE RADIO
❒AUTOCLOSE
❒MEASUREMENT UNIT
❒LANGUAGE
❒BUZZER VOLUME
❒BUTTON VOL.
❒BELT BUZZER
❒SERVICE
❒PASSENGER BAG
❒DAYTIME RUNNING LIGHTS
❒RESET TYRES
❒EXIT MENUVal av ett alternativ i huvudmenyn utan
undermeny:
❒Tryck snabbt på MENU-knappen
för att välja menyalternativet vars
inställning du vill ändra.
❒Använd knapparna+eller–(med
enkla nedtryckningar) för att välja den
nya inställningen.
❒Tryck snabbt på MENU-knappen
för att spara inställningen i
minnet och samtidigt gå tillbaka till
den plats i huvudmenyn där du
befann sig tidigare.
Val av ett alternativ på huvudmenyn
med undermeny:
❒Tryck snabbt på MENU-knappen
för att visa det första alternativet
i undermenyn.
❒Tryck på knapparna+eller–(med
enkla tryck) för att bläddra bland
alla alternativ i undermenyn.
❒Tryck snabbt på MENU-knappen
för att välja alternativ i
undermenyn som visas och gå in på
motsvarande inställningsmeny.
❒Använd knapparna+eller–(med
enkla tryck) för att välja den nya
inställningen för detta
undermenyalternativ.❒Tryck snabbt på MENU-knappen
för att spara inställningen i
minnet och samtidigt gå tillbaka till
den plats i undermenyn där du
befann sig tidigare.
62
LÄR KÄNNA INSTRUMENTPANELEN

MENYALTERNATIV
Menu
Detta alternativ ger dig tillgång till
inställningsmenyn.
Tryck på knappen+eller–för att välja
de olika menyalternativen.
Håll MENU-knappen
nedtryckt för
att gå tillbaka till huvudskärmen.
Lighting (justering av
belysningen inuti bilen)
På vissa versioner har
instrumentpanelen en ljussensor som
avläser miljöns ljusförhållanden och,
beroende på vad den avläser, reglera
belysningssätt av panelen.
Det går därför att under körning
kontrollera en ändring av ljusstyrkan på
instrumentpanelen till följd av en
händelse som medför övergång från
dag till natt (eller tvärtom) i kupén (till
exempel i tunnlar, skuggiga vägar,
viadukter osv.). Det går att reglera
ljusstyrkan i nattläge med endast
halvljuset påsatt. Om ljusen inte är på,
går det att utföra justeringen i dagläge.Den här funktionen är tillgänglig med
påsatt halvljus och under natten för att
reglera ljusstyrkan på
instrumentbrädan, knapparna,
bilradiodisplayen och displayen för den
automatiska klimatanläggningen.
På vissa versioner, under dagen och
med halvljuset på, lyser
instrumentpanelen, knapparna och
bilradiodisplayen samt den automatiska
klimatanläggningen med maximal
ljusstyrka.
För att ställa in ljusstyrkan gör man så
här:
❒Tryck snabbt på MENU-knappen
och displayen blinkar och visar
den tidigare inställda nivån.
❒Tryck på knappen+eller–för att
ställa in ljusstyrkan.
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Speed Beep
(hastighetsgräns)
Denna funktion gör att du kan ställa in
hastighetsgränsen (km/tim. eller mph)
över vilken föraren underrättas.För att ställa in önskad hastighetsgräns
gör man så här:
❒Tryck snabbt på MENU-knappen
så visar displayen texten (Speed
Beep).
❒Tryck på knappen+eller–för att
aktivera (On) eller inaktivera (Off)
hastighetsgränsen.
❒om funktionen redan har aktiverats
(On), välj den önskade
hastighetsgränsen med knappen+
eller–och tryck på MENU
för att
bekräfta valet.
NoteringDet går att ställa in
hastighetsgränsen mellan 30 och 200
km/tim., eller 20 och 125 mph,
beroende på måttenheten som ställts in
tidigare. Se avsnittet "Measurement
unit (Måttenheter)" nedan. Varje tryck
på knappen+/–medför en ökning/
minskning med 5 enheter. Genom att
hålla ner knappen+/–görs en
automatisk snabb ökning/minskning.
När man närmar sig önskat värde
slutför man inställningen med enstaka
tryck
Tryck snabbt på MENU-knappen
för att gå tillbaka till menyskärmen
eller tryck länge på knappen för att
gå tillbaka till huvudskärmen utan att
spara.
63

❒Tryck snabbt på MENU-knappen
. Displayen visar indikationen
("On") med blinkningar.
❒Tryck på knappen–. Displayen visar
indikationen ("Off") med blinkningar.
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Headlight sensor
(reglering av de
automatiska
strålkastarnas
sensor/
skymningssensorn)
(berörda versioner och marknader)
Med denna funktion tänds respektive
släcks strålkastarna automatiskt i
förhållande till hur ljust det är utanför
bilen.
Känsligheten för skymningssensorn kan
ställas på tre olika nivåer (nivå 1=
begränsad känslighet, nivå 2=
medelkänslig, nivå 3= mycket känslig);
ju större sensorns känslighet är desto
mindre variation behövs det i dagsljuset
för att tända strålkastarna. Särskilt vid
inställning på nivå 3 i skymningen tänds
de tidigare jämfört med nivå 1 och 2.❒Tryck snabbt på MENU-knappen
. Displayen visar den tidigare
inställda nivån med blinkningar.
❒tryck på knappen+eller–för att
utföra inställningen;
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Trip B activation
Denna funktion gör att du kan aktivera
("On") eller inaktivera ("Off") visningen av
Trip B (delvis trippmätare).
För ytterligare information, se avsnittet
"Färddator" i detta kapitel.
För att aktivera/inaktivera visningen gör
man så här:
❒Tryck snabbt på MENU-knappen
. "On" eller "Off" blinkar på
displayen enligt den tidigare
inställningen.
❒Tryck på knappen+eller–för att
utföra valet.
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.Set time (tidsinställning)
Denna funktion gör att du kan ställa
klockan med hjälp av två undermenyer,
“Time” och “Mode”.
För att ställa in måttenheten, gör så här:
❒Tryck snabbt på MENU-knappen
. Displayen visar de två
undermenyerna “Time” och “Mode”.
❒Tryck på knappen+eller–för att
flytta mellan de två undermenyerna.
❒Efter att undermenyn som ska ändras
har valts, tryck snabbt på MENU-
knappen
.
❒Om du väljer undermenyn “Time”:
tryck snabbt på MENU-knappen
. Siffrorna för timmarna blinkar
på displayen.
❒tryck på knappen+eller–för att
utföra inställningen;
❒Tryck snabbt på MENU-knappen
. “Minuterna” blinkar på
displayen.
❒Tryck på knappen+eller–för att
utföra inställningen.
NoteringVarje tryck på knapparna+
eller–ökar eller minskar med en enhet.
Håller man ner knappen nedtryckt
görs en steglös ökning/minskning. När
man närmar sig önskat värde slutför
man inställningen med enstaka tryck.
64
LÄR KÄNNA INSTRUMENTPANELEN
För att ställa in den önskade
justeringen, gör så här: Om man vill ta bort inställningen gör
man så här:

❒Om du kommer åt undermenyn
“Format” och trycker snabbt på
MENU-knappen
, ser du
visningsläget som blinkar på
displayen.
❒tryck på knappen+eller–för att välja
läget “24h” eller “12h”. Efter att
inställningen har slutförts, tryck
snabbt på SAVE för att gå tillbaka till
undermenyn eller tryck länge på
knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
❒Tryck åter på knappen MENU
och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn
beroende var i menyn du befinner
dig.
Set date
(datuminställning)
Denna funktion uppdaterar dagens
datum (dag/månad/år).
För att ställa in måttenheten, gör så här:
❒Tryck snabbt på MENU-knappen
. Displayen visar "år" blinkande.
❒tryck på knappen+eller–för att
utföra inställningen;
❒Tryck snabbt på MENU-knappen
. Displayen visar "år" blinkande.
❒tryck på knappen+eller–för att
utföra inställningen;❒Tryck snabbt på MENU-knappen
. Displayen visar "dagen"
blinkande.
❒tryck på knappen+eller–för att
utföra inställningen;
NoteringVarje tryck på knapparna+
eller–ökar eller minskar med en enhet.
Håller man ner knappen nedtryckt
görs en steglös ökning/minskning. När
man närmar sig önskat värde slutför
man inställningen med enstaka tryck
Tryck på SAVE för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
See radio (repetition av
ljudinformation)
Denna funktion gör att du kan visa
information från bilradion på displayen.
❒Radio: frekvens eller RDS-
meddelande för den valda
radiostationen, aktivering av
automatisk sökning eller AutoSTore.
❒Ljud-CD, MP3-CD: spårets nummer.För att visa ("On") eller ta bort ("Off")
informationen om bilradion på
displayen, gör så här:
❒Tryck snabbt på MENU-knappen
. "On" eller "Off" blinkar på
displayen enligt den tidigare
inställningen.
❒Tryck på knappen+eller–för att
göra ditt val.
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Autoclose (Automatiskt
centrallås när bilen är i
rörelse)
(berörda versioner och marknader)
Med aktiverad funktion ("On") sker en
automatisk låsning av dörrarna så snart
man kör fortare än 20 km/tim.
För att aktivera/inaktivera funktionen
gör man så här:
❒Tryck kort på knappen MENU
och en undermeny visas.
❒Tryck snabbt på MENU-knappen
. "On" eller "Off" blinkar på
displayen enligt den tidigare
inställningen.
❒Tryck på knappen+eller–för att
utföra valet.
65

❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
undermenyns skärm eller tryck länge
på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
❒Tryck åter på knappen MENU
och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn
beroende var i menyn du befinner
dig.
Measurement unit
(inställning av
måttenheter)
Denna funktion gör att du kan ställa in
måttenhet via två undermenyer:
"Distances" och "Consumption".
För att ställa in önskad enhet önskat
mått gör man så här:
❒Tryck snabbt på MENU-knappen
. Displayen visar de två
undermenyerna.
❒Tryck på knappen+eller–för att
flytta mellan de två undermenyerna.
❒Efter att ha valt undermenyn du
vill ändra, trycker du snabbt på
MENU-knappen
.
❒Om du kommer in i undermenyn
“Distances”: genom att trycka snabbt
på MENU-knappen
, visar
displayen “km” eller “mi” enligt den
tidigare inställningen.❒Tryck på knappen+eller–för att
utföra valet.
❒Om du kommer in i undermenyn
“Consumption”: genom att trycka
snabbt på MENU
, visas
indikationen “km/l”, “l/100km” eller
"mpg" på displayen, beroende på
tidigare inställning.
Om avståndsenheten har ställts in på
“km”, kan du ställa in måttenheten (km/l
eller l/100 km) gällande mängden
bränsle som förbrukats för visning på
displayen.
Om avståndets måttenhet är inställd på
“mi”, visar displayen mängden bränsle
som förbrukats i “mpg”.
❒Tryck på knappen+eller–för att
utföra valet.
Efter att inställningen har slutförts, tryck
snabbt på knappen MENU
för att
gå tillbaka till undermenyn eller tryck
länge på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
❒Tryck åter på MENU-knappen
och håll den nedtryckt för att gå
tillbaka till huvudskärmen eller
huvudmenyn beroende var i menyn
du befinner dig.Language (val av språk)
Displayen visar följande språk beroende
på inställningen: italienska, engelska,
tyska, portugisiska, spanska, franska,
holländska, polska, turkiska och ryska.
För att ställa in det önskade språket,
gör så här:
❒Tryck helt kort på knappen MENU
och på displayen blinkar namnet
på det språk som tidigare ställdes
in.
❒Tryck på knappen+eller–för att
utföra valet.
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Buzzer volume
(reglering av volymen
för varningssignaler)
Här ställer man in av volymen för den
ljudsignal (summer) som hörs samtidigt
med fel-/varningsmeddelandena (8
volymnivåer).
66
LÄR KÄNNA INSTRUMENTPANELEN

❒Tryck kort på knappen MENU
och displayen blinkar för
att indikera "nivån" för den tidigare
inställda volymen.
❒Tryck på knappen+eller–för att
utföra inställningen.
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Button vol. (reglering av
knapparnas volym)
Denna funktion gör att du kan ställa in
ljudsignalens volym (åtta nivåer) som
hörs samtidigt med nedtryckningen av
MENU-knapparna
,+och–.
För att ställa in önskad volym gör man
så här:
❒Tryck kort på knappen MENU
och displayen blinkar för
att indikera "nivån" för den tidigare
inställda volymen.
❒Tryck på knappen+eller–för att
utföra inställningen.❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
menyskärmen eller tryck länge på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Belt Buzzer
(omaktivering av
summern vid signalering
S.B.R.)
Funktionen kan endast visas efter att
S.B.R-systemet har inaktiverats av
servicenätet (se avsnittet “S.B.R.-
system” i kapitlet “Säkerhet”).
Gör så här för att återaktivera denna
funktion:
❒Tryck snabbt på MENU-knappen
. "Off" visas med blinkningar
på displayen. Tryck på knappen
+eller–för att visa indikationen "On".
❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
undermenyns skärm eller tryck länge
på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.Service
(underhållsschema)
Denna funktion gör att du kan visa
antalet kilometer till nästa servicetillfälle.
För att konsultera dessa indikationer,
gör så här:
❒Tryck påMENU-knappen
.
visar servicetillfällets frist i
eller dagar (där så förutses),
den inställning man gjort tidigare
avsnittet “Måttenhet”).
❒Tryck påMENU-knappen
för att
tillbaka till menyskärmen. Tryck
åter på knappen för att gå tillbaka till
huvudskärmen.
OBSERVERA! Underhållsschemat
innebär fordonsunderhåll i regelbundna
intervaller (se kapitlet "Underhåll och
skötsel").
Denna indikation visas automatiskt, när
tändningsnyckeln står i MAR-läget,
när det bara är 2 000 km (eller
motsvarande värde i miles) kvar till
nästa underhållstillfälle eller, där
så förutses, när det bara är 30 dagar
kvar till nästa servicetillfälle med
återkommande indikationer varje gång
man vrider tändningsnyckeln till
MAR-läget, eller, för berörda versioner,
var 200:e km (eller motsvarande värde
i miles). När det är mindre än så kvar
till servicetillfället, visas signalerna med
ännu kortare intervaller.
67
För att ställa in önskad volym gör man
så här:
Displayen
km/miles
enligt
(se
gå

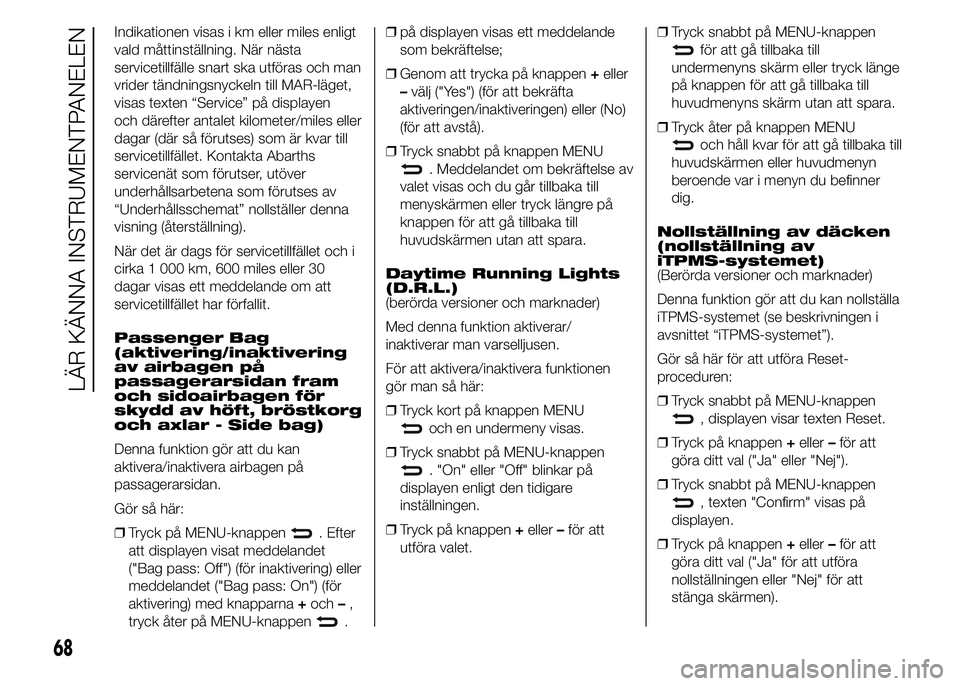

Indikationen visas i km eller miles enligt
vald måttinställning. När nästa
servicetillfälle snart ska utföras och man
vrider tändningsnyckeln till MAR-läget,
visas texten “Service” på displayen
och därefter antalet kilometer/miles eller
dagar (där så förutses) som är kvar till
servicetillfället. Kontakta Abarths
servicenät som förutser, utöver
underhållsarbetena som förutses av
“Underhållsschemat” nollställer denna
visning (återställning).
När det är dags för servicetillfället och i
cirka 1 000 km, 600 miles eller 30
dagar visas ett meddelande om att
servicetillfället har förfallit.
Passenger Bag
(aktivering/inaktivering
av airbagen på
passagerarsidan fram
och sidoairbagen för
skydd av höft, bröstkorg
och axlar - Side bag)
Denna funktion gör att du kan
aktivera/inaktivera airbagen på
passagerarsidan.
Gör så här:
❒Tryck på MENU-knappen
. Efter
att displayen visat meddelandet
("Bag pass: Off") (för inaktivering) eller
meddelandet ("Bag pass: On") (för
aktivering) med knapparna+och–,
tryck åter på MENU-knappen
.❒på displayen visas ett meddelande
som bekräftelse;
❒Genom att trycka på knappen+eller
–välj ("Yes") (för att bekräfta
aktiveringen/inaktiveringen) eller (No)
(för att avstå).
❒Tryck snabbt på knappen MENU
. Meddelandet om bekräftelse av
valet visas och du går tillbaka till
menyskärmen eller tryck längre på
knappen för att gå tillbaka till
huvudskärmen utan att spara.
Daytime Running Lights
(D.R.L.)
(berörda versioner och marknader)
Med denna funktion aktiverar/
inaktiverar man varselljusen.
För att aktivera/inaktivera funktionen
gör man så här:
❒Tryck kort på knappen MENU
och en undermeny visas.
❒Tryck snabbt på MENU-knappen
. "On" eller "Off" blinkar på
displayen enligt den tidigare
inställningen.
❒Tryck på knappen+eller–för att
utföra valet.❒Tryck snabbt på MENU-knappen
för att gå tillbaka till
undermenyns skärm eller tryck länge
på knappen för att gå tillbaka till
huvudmenyns skärm utan att spara.
❒Tryck åter på knappen MENU
och håll kvar för att gå tillbaka till
huvudskärmen eller huvudmenyn
beroende var i menyn du befinner
dig.
Nollställning av däcken
(nollställning av
iTPMS-systemet)
(Berörda versioner och marknader)
Denna funktion gör att du kan nollställa
iTPMS-systemet (se beskrivningen i
avsnittet “iTPMS-systemet”).
Gör så här för att utföra Reset-
proceduren:
❒Tryck snabbt på MENU-knappen
, displayen visar texten Reset.
❒Tryck på knappen+eller–för att
göra ditt val ("Ja" eller "Nej").
❒Tryck snabbt på MENU-knappen
, texten "Confirm" visas på
displayen.
❒Tryck på knappen+eller–för att
göra ditt val ("Ja" för att utföra
nollställningen eller "Nej" för att
stänga skärmen).
68
LÄR KÄNNA INSTRUMENTPANELEN
