2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

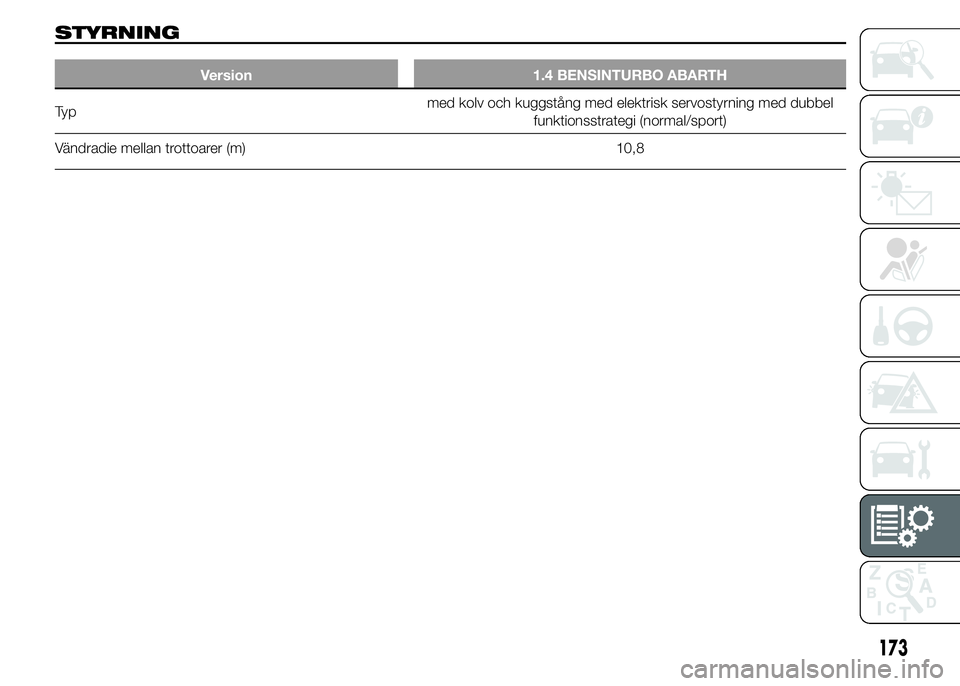

STYRNING
Version 1.4 BENSINTURBO ABARTH
Ty pmed kolv och kuggstång med elektrisk servostyrning med dubbel
funktionsstrategi (normal/sport)
Vändradie mellan trottoarer (m) 10,8
173

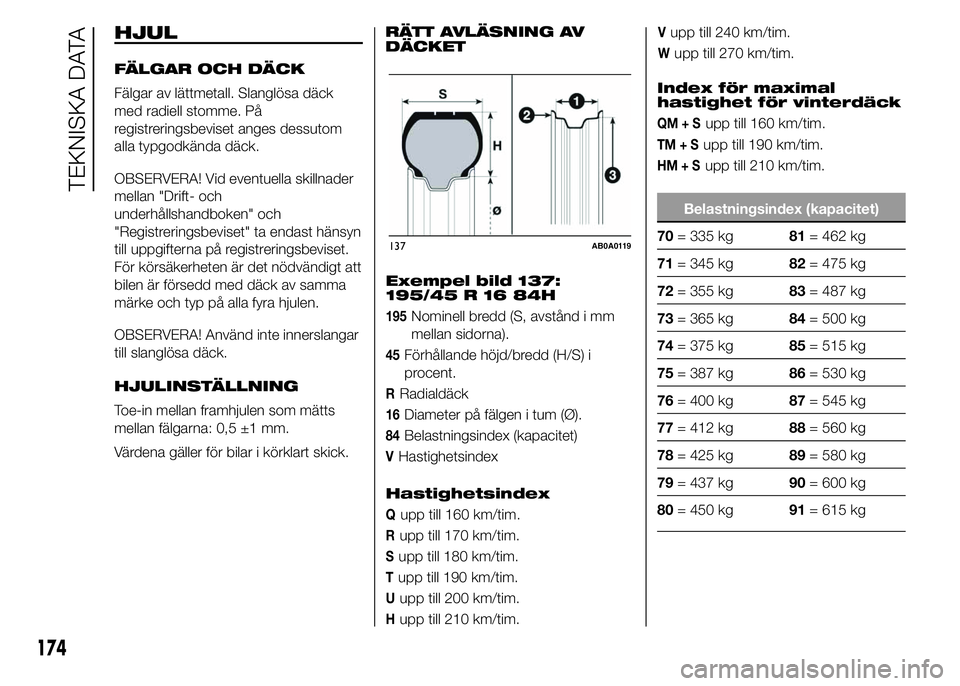

HJUL
FÄLGAR OCH DÄCK
Fälgar av lättmetall. Slanglösa däck
med radiell stomme. På
registreringsbeviset anges dessutom
alla typgodkända däck.
OBSERVERA! Vid eventuella skillnader
mellan "Drift- och
underhållshandboken" och
"Registreringsbeviset" ta endast hänsyn
till uppgifterna på registreringsbeviset.
För körsäkerheten är det nödvändigt att
bilen är försedd med däck av samma
märke och typ på alla fyra hjulen.
OBSERVERA! Använd inte innerslangar
till slanglösa däck.
HJULINSTÄLLNING
Toe-in mellan framhjulen som mätts
mellan fälgarna: 0,5 ±1 mm.
Värdena gäller för bilar i körklart skick.RÄTT AVLÄSNING AV
DÄCKET
Exempel bild 137:
195/45 R 16 84H
195Nominell bredd (S, avstånd i mm
mellan sidorna).
45Förhållande höjd/bredd (H/S) i
procent.
RRadialdäck
16Diameter på fälgen i tum (Ø).
84Belastningsindex (kapacitet)
VHastighetsindex
Hastighetsindex
Qupp till 160 km/tim.
Rupp till 170 km/tim.
Supp till 180 km/tim.
Tupp till 190 km/tim.
Uupp till 200 km/tim.
Hupp till 210 km/tim.
Vupp till 240 km/tim.
Wupp till 270 km/tim.
Index för maximal
hastighet för vinterdäck
QM+Supp till 160 km/tim.
TM+Supp till 190 km/tim.
HM+Supp till 210 km/tim.
Belastningsindex (kapacitet)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg137AB0A0119
174
TEKNISKA DATA

Exempel bild 137: 7,00 J
x17H2
7,00bredd på fälgen i tum (1)
JFälgkant (avsatsen på sidan som
stödjer däckvulsten) (2).
17Inställningsdiameter i tum (motsvarar
diametern på däcket som ska
monteras) (3 = Ø).
H2Form och nummer på fälghumpen
(spåret där det slanglösa däckets
däckvulst ligger an mot fälgen).DÄCK MED FÄLGSKYDD
148)
VARNING
148) Om man har installerat
integrerade navkapslar som fästs
(med fjäder) vid fälgen av
lättmetall och däcken inte är de
som ursprungligen monterades på
bilen utan har köpts på
eftermarknaden och har fälgskydd
(bild 138), ska du INTE montera
navkapslarna. Användning av
olämpliga däck och navkapslar
kan medföra en plötslig förlust av
däcktrycket.
138AB0A0120
175
RÄTT AVLÄSNING AV
FÄLGEN

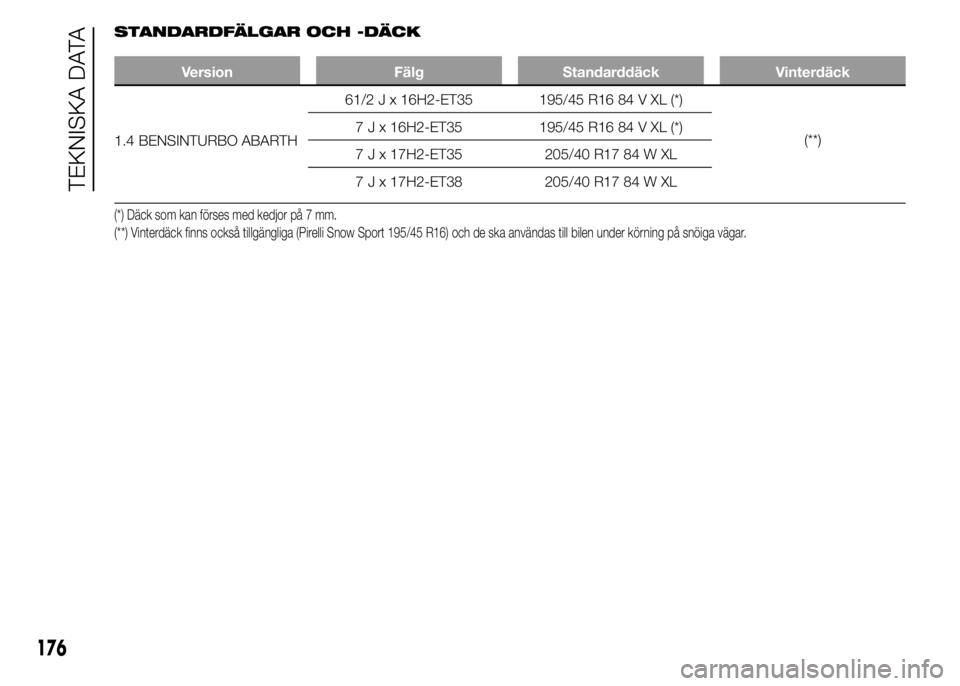

STANDARDFÄLGAR OCH -DÄCK
Version Fälg Standarddäck Vinterdäck
1.4 BENSINTURBO ABARTH61/2 J x 16H2-ET35 195/45 R16 84 V XL (*)
(**) 7 J x 16H2-ET35 195/45 R16 84 V XL (*)
7 J x 17H2-ET35 205/40 R17 84 W XL
7 J x 17H2-ET38 205/40 R17 84 W XL
(*) Däck som kan förses med kedjor på 7 mm.
(**) Vinterdäck finns också tillgängliga (Pirelli Snow Sport 195/45 R16) och de ska användas till bilen under körning på snöiga vägar.
176
TEKNISKA DATA

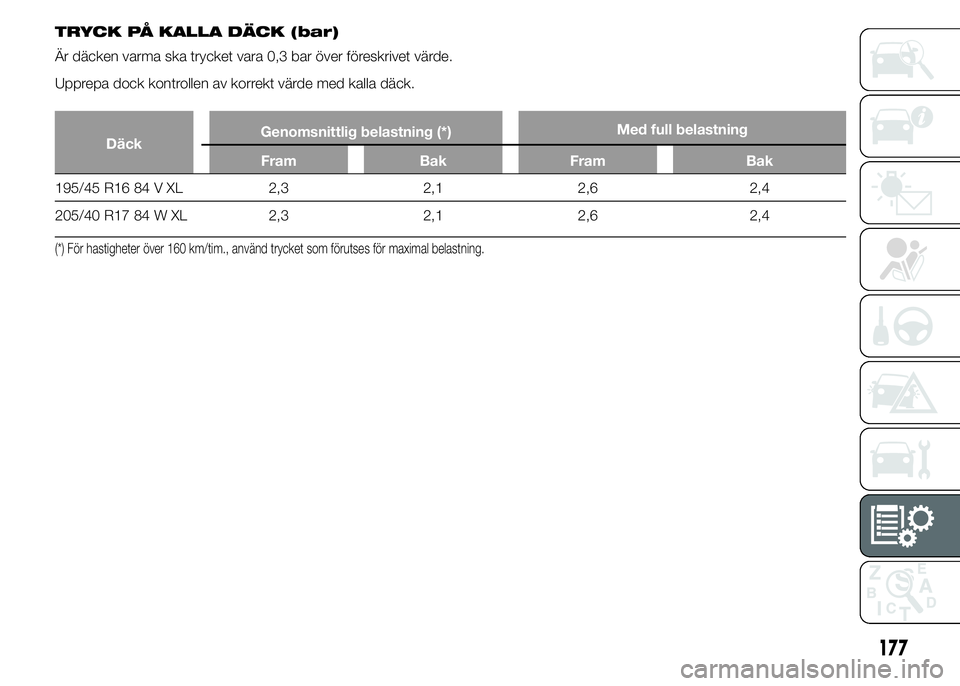

TRYCK PÅ KALLA DÄCK (bar)
Är däcken varma ska trycket vara 0,3 bar över föreskrivet värde.
Upprepa dock kontrollen av korrekt värde med kalla däck.
DäckGenomsnittlig belastning (*)Med full belastning
Fram Bak Fram Bak
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) För hastigheter över 160 km/tim., använd trycket som förutses för maximal belastning.
177

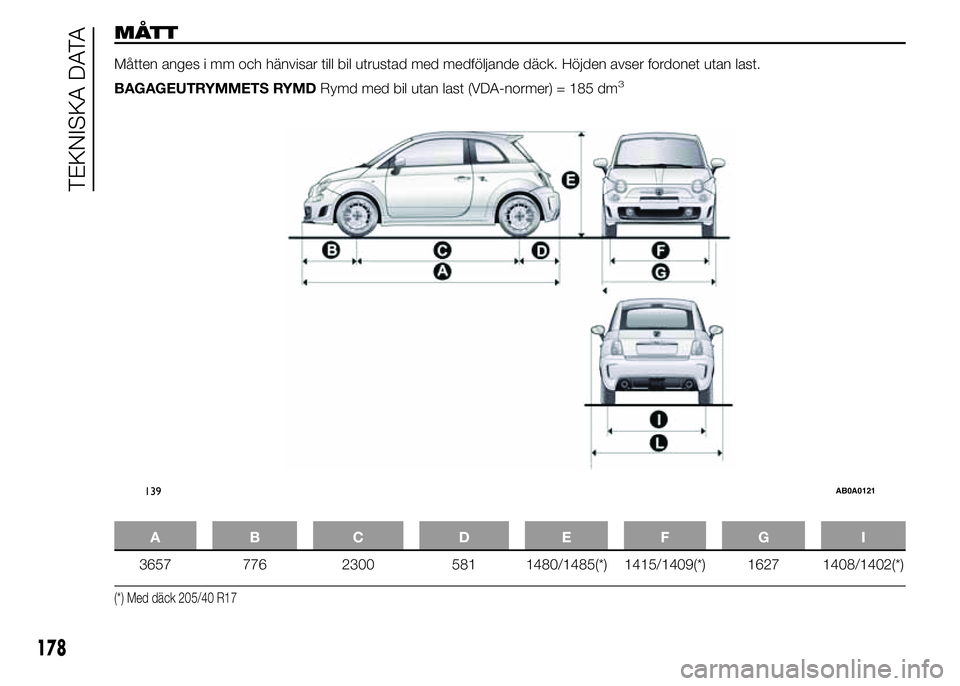

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med medföljande däck. Höjden avser fordonet utan last.
BAGAGEUTRYMMETS RYMDRymd med bil utan last (VDA-normer) = 185 dm
3
AB C D EFG I
3657 776 2300 581 1480/1485(*) 1415/1409(*) 1627 1408/1402(*)
(*) Med däck 205/40 R17
139AB0A0121
178
TEKNISKA DATA

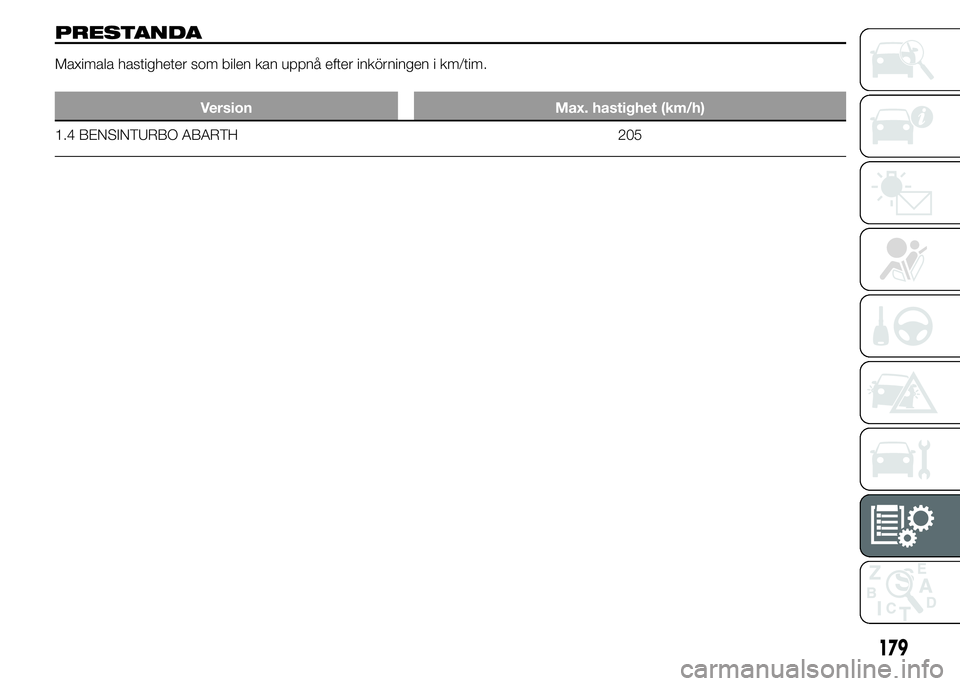

PRESTANDA
Maximala hastigheter som bilen kan uppnå efter inkörningen i km/tim.
Version Max. hastighet (km/h)
1.4 BENSINTURBO ABARTH 205
179

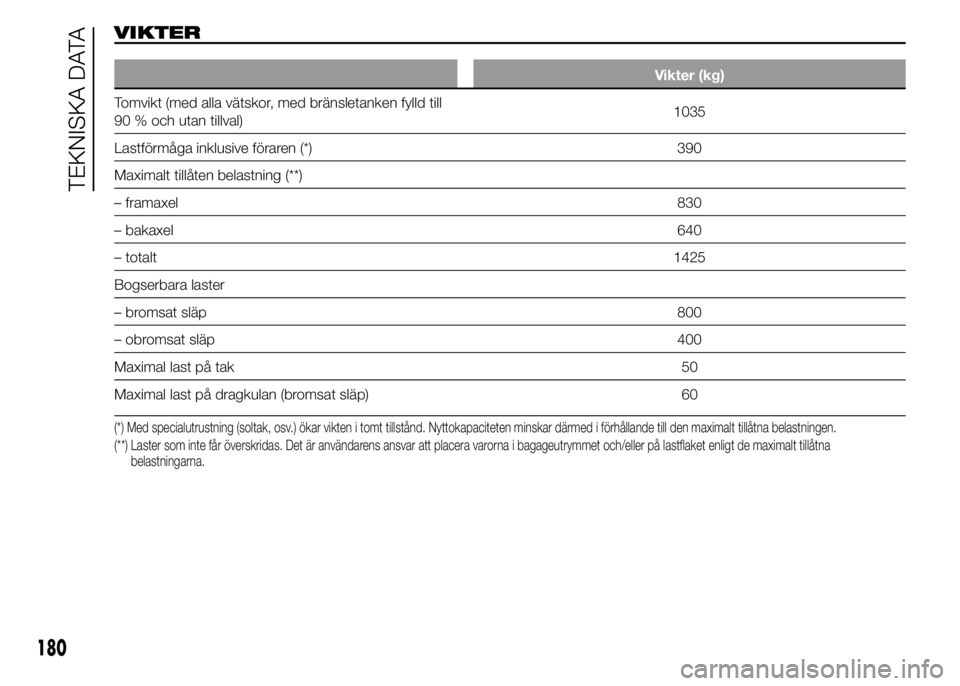

VIKTER
Vikter (kg)
Tomvikt (med alla vätskor, med bränsletanken fylld till
90 % och utan tillval)1035
Lastförmåga inklusive föraren (*) 390
Maximalt tillåten belastning (**)
– framaxel830
– bakaxel640
– totalt1425
Bogserbara laster
– bromsat släp800
– obromsat släp 400
Maximal last på tak 50
Maximal last på dragkulan (bromsat släp) 60
(*) Med specialutrustning (soltak, osv.) ökar vikten i tomt tillstånd. Nyttokapaciteten minskar därmed i förhållande till den maximalt tillåtna belastningen.
(**) Laster som inte får överskridas. Det är användarens ansvar att placera varorna i bagageutrymmet och/eller på lastflaket enligt de maximalt tillåtna
belastningarna.
180
TEKNISKA DATA
