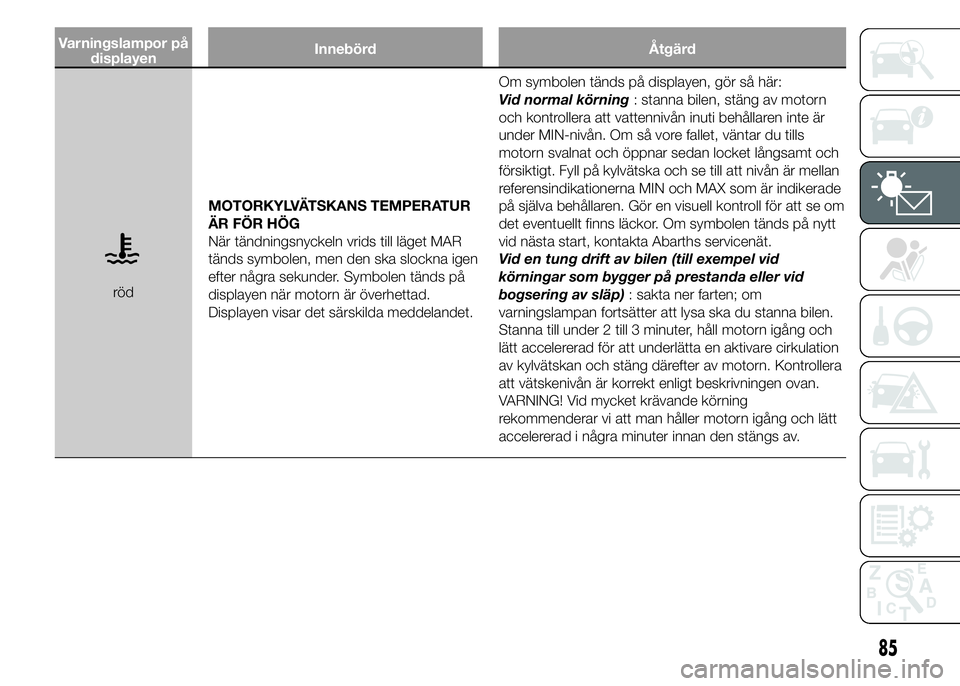

Varningslampor på
displayenInnebörd Åtgärd
rödMOTORKYLVÄTSKANS TEMPERATUR
ÄR FÖR HÖG
När tändningsnyckeln vrids till läget MAR
tänds symbolen, men den ska slockna igen
efter några sekunder. Symbolen tänds på
displayen när motorn är överhettad.
Displayen visar det särskilda meddelandet.Om symbolen tänds på displayen, gör så här:
Vid normal körning: stanna bilen, stäng av motorn
och kontrollera att vattennivån inuti behållaren inte är
under MIN-nivån. Om så vore fallet, väntar du tills
motorn svalnat och öppnar sedan locket långsamt och
försiktigt. Fyll på kylvätska och se till att nivån är mellan
referensindikationerna MIN och MAX som är indikerade
på själva behållaren. Gör en visuell kontroll för att se om
det eventuellt finns läckor. Om symbolen tänds på nytt
vid nästa start, kontakta Abarths servicenät.
Vid en tung drift av bilen (till exempel vid
körningar som bygger på prestanda eller vid
bogsering av släp): sakta ner farten; om
varningslampan fortsätter att lysa ska du stanna bilen.
Stanna till under 2 till 3 minuter, håll motorn igång och
lätt accelererad för att underlätta en aktivare cirkulation
av kylvätskan och stäng därefter av motorn. Kontrollera
att vätskenivån är korrekt enligt beskrivningen ovan.
VARNING! Vid mycket krävande körning
rekommenderar vi att man håller motorn igång och lätt
accelererad i några minuter innan den stängs av.
85

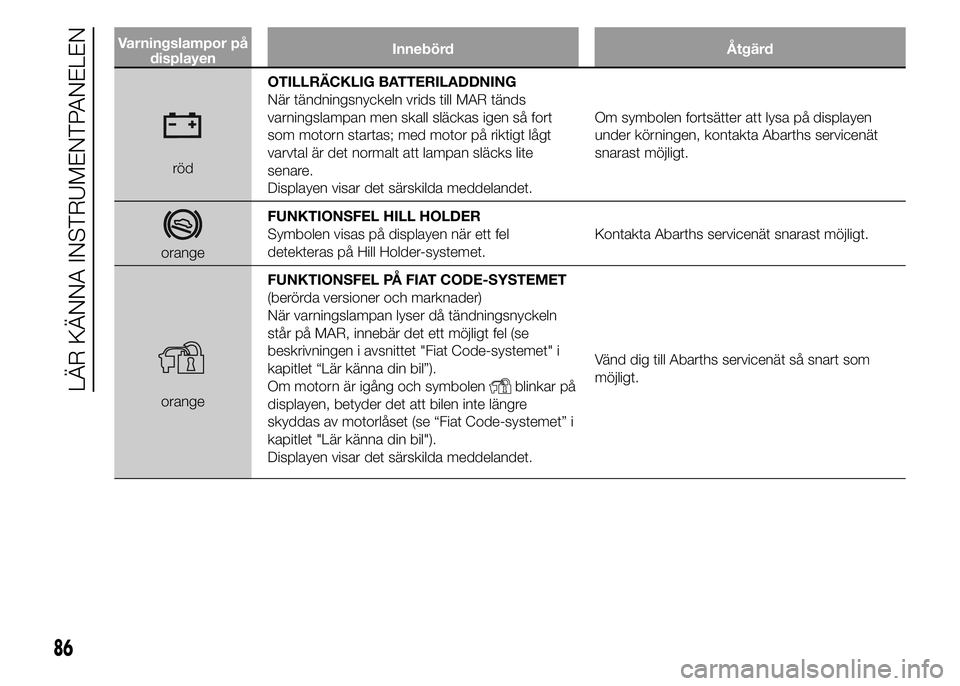

Varningslampor på
displayenInnebörd Åtgärd
rödOTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till MAR tänds
varningslampan men skall släckas igen så fort
som motorn startas; med motor på riktigt lågt
varvtal är det normalt att lampan släcks lite
senare.
Displayen visar det särskilda meddelandet.Om symbolen fortsätter att lysa på displayen
under körningen, kontakta Abarths servicenät
snarast möjligt.
orangeFUNKTIONSFEL HILL HOLDER
Symbolen visas på displayen när ett fel
detekteras på Hill Holder-systemet.Kontakta Abarths servicenät snarast möjligt.
orangeFUNKTIONSFEL PÅ FIAT CODE-SYSTEMET
(berörda versioner och marknader)
När varningslampan lyser då tändningsnyckeln
står på MAR, innebär det ett möjligt fel (se
beskrivningen i avsnittet "Fiat Code-systemet" i
kapitlet “Lär känna din bil”).
Om motorn är igång och symbolenblinkar på
displayen, betyder det att bilen inte längre
skyddas av motorlåset (se “Fiat Code-systemet” i
kapitlet "Lär känna din bil").
Displayen visar det särskilda meddelandet.Vänd dig till Abarths servicenät så snart som
möjligt.
86
LÄR KÄNNA INSTRUMENTPANELEN

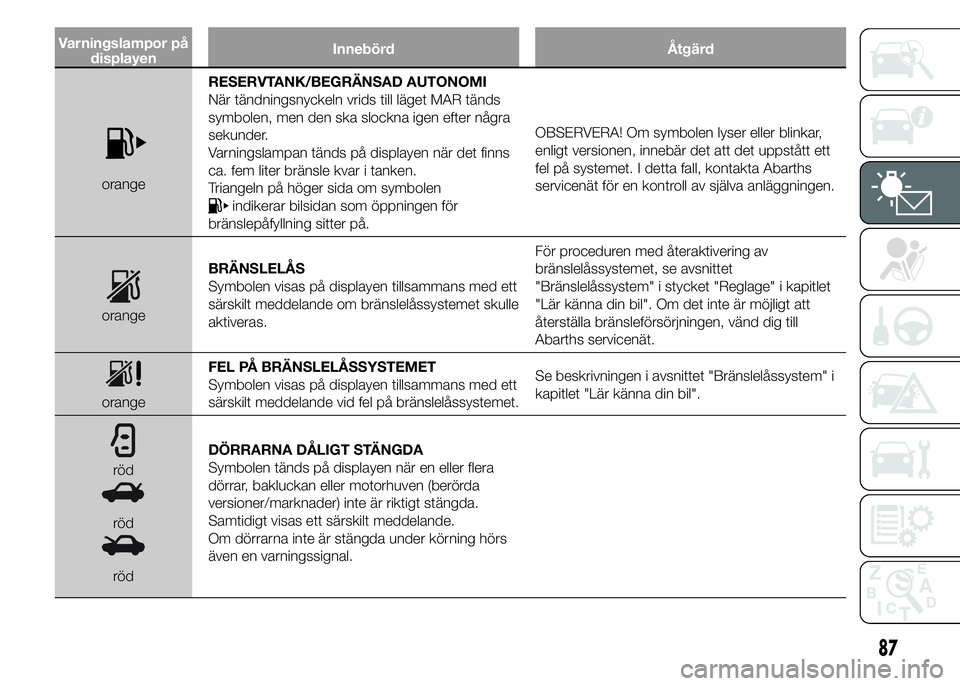

Varningslampor på
displayenInnebörd Åtgärd
orangeRESERVTANK/BEGRÄNSAD AUTONOMI
När tändningsnyckeln vrids till läget MAR tänds
symbolen, men den ska slockna igen efter några
sekunder.
Varningslampan tänds på displayen när det finns
ca. fem liter bränsle kvar i tanken.
Triangeln på höger sida om symbolen
indikerar bilsidan som öppningen för
bränslepåfyllning sitter på.OBSERVERA! Om symbolen lyser eller blinkar,
enligt versionen, innebär det att det uppstått ett
fel på systemet. I detta fall, kontakta Abarths
servicenät för en kontroll av själva anläggningen.
orangeBRÄNSLELÅS
Symbolen visas på displayen tillsammans med ett
särskilt meddelande om bränslelåssystemet skulle
aktiveras.För proceduren med återaktivering av
bränslelåssystemet, se avsnittet
"Bränslelåssystem" i stycket "Reglage" i kapitlet
"Lär känna din bil". Om det inte är möjligt att
återställa bränsleförsörjningen, vänd dig till
Abarths servicenät.
orangeFEL PÅ BRÄNSLELÅSSYSTEMET
Symbolen visas på displayen tillsammans med ett
särskilt meddelande vid fel på bränslelåssystemet.Se beskrivningen i avsnittet "Bränslelåssystem" i
kapitlet "Lär känna din bil".
röd
röd
rödDÖRRARNA DÅLIGT STÄNGDA
Symbolen tänds på displayen när en eller flera
dörrar, bakluckan eller motorhuven (berörda
versioner/marknader) inte är riktigt stängda.
Samtidigt visas ett särskilt meddelande.
Om dörrarna inte är stängda under körning hörs
även en varningssignal.
87

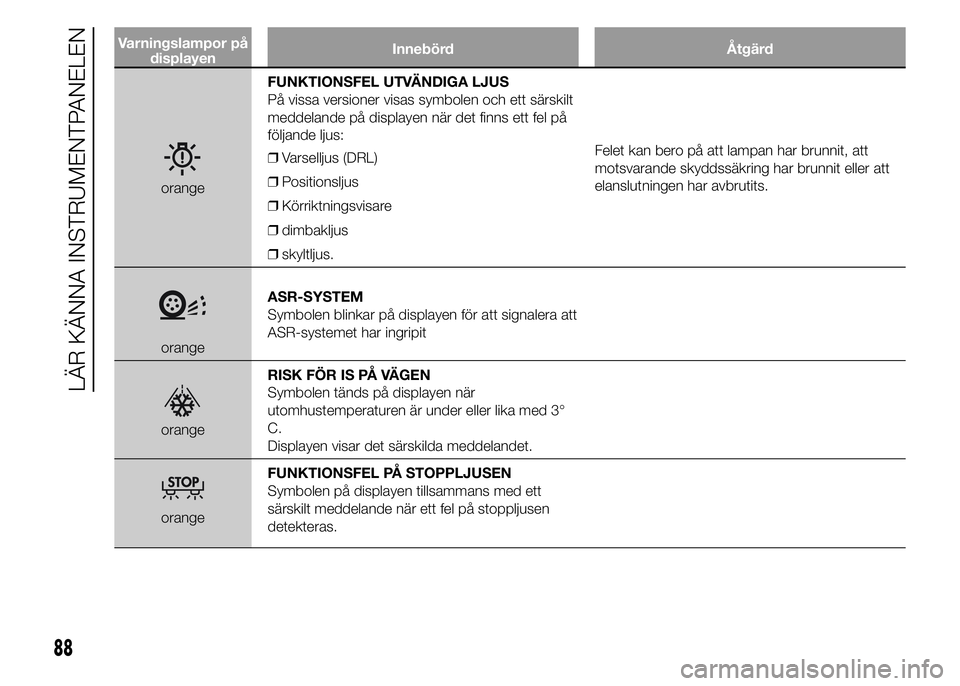

Varningslampor på
displayenInnebörd Åtgärd
orangeFUNKTIONSFEL UTVÄNDIGA LJUS
På vissa versioner visas symbolen och ett särskilt
meddelande på displayen när det finns ett fel på
följande ljus:
❒Varselljus (DRL)
❒Positionsljus
❒Körriktningsvisare
❒dimbakljus
❒skyltljus.Felet kan bero på att lampan har brunnit, att
motsvarande skyddssäkring har brunnit eller att
elanslutningen har avbrutits.
orangeASR-SYSTEM
Symbolen blinkar på displayen för att signalera att
ASR-systemet har ingripit
orangeRISK FÖR IS PÅ VÄGEN
Symbolen tänds på displayen när
utomhustemperaturen är under eller lika med 3°
C.
Displayen visar det särskilda meddelandet.
orangeFUNKTIONSFEL PÅ STOPPLJUSEN
Symbolen på displayen tillsammans med ett
särskilt meddelande när ett fel på stoppljusen
detekteras.
88
LÄR KÄNNA INSTRUMENTPANELEN

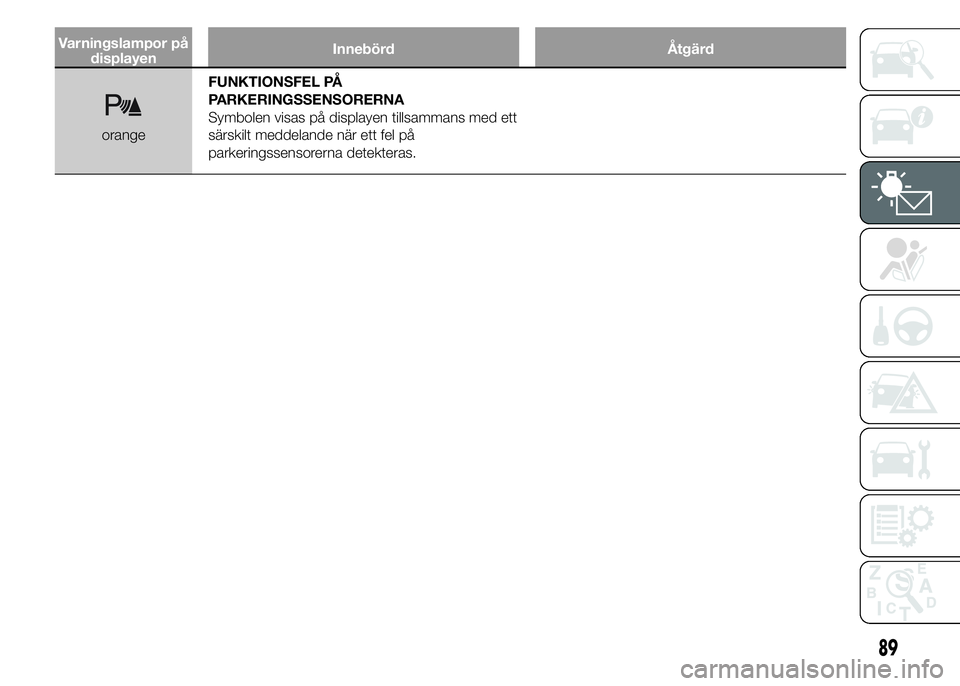

Varningslampor på
displayenInnebörd Åtgärd
orangeFUNKTIONSFEL PÅ
PARKERINGSSENSORERNA
Symbolen visas på displayen tillsammans med ett
särskilt meddelande när ett fel på
parkeringssensorerna detekteras.
89

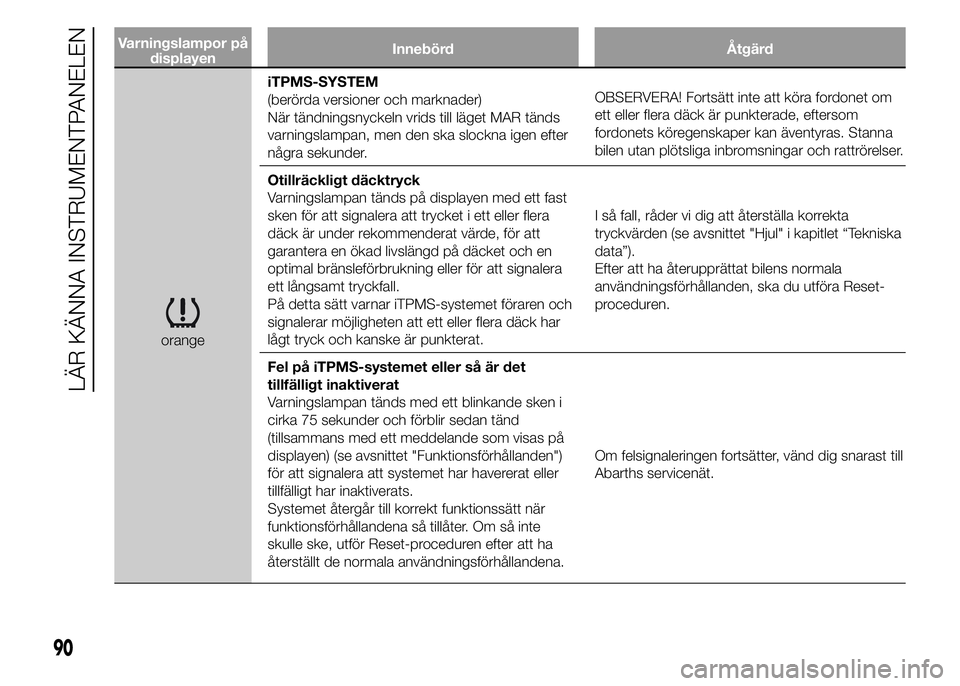

Varningslampor på
displayenInnebörd Åtgärd
orangeiTPMS-SYSTEM
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds
varningslampan, men den ska slockna igen efter
några sekunder.OBSERVERA! Fortsätt inte att köra fordonet om
ett eller flera däck är punkterade, eftersom
fordonets köregenskaper kan äventyras. Stanna
bilen utan plötsliga inbromsningar och rattrörelser.
Otillräckligt däcktryck
Varningslampan tänds på displayen med ett fast
sken för att signalera att trycket i ett eller flera
däck är under rekommenderat värde, för att
garantera en ökad livslängd på däcket och en
optimal bränsleförbrukning eller för att signalera
ett långsamt tryckfall.
På detta sätt varnar iTPMS-systemet föraren och
signalerar möjligheten att ett eller flera däck har
lågt tryck och kanske är punkterat.I så fall, råder vi dig att återställa korrekta
tryckvärden (se avsnittet "Hjul" i kapitlet “Tekniska
data”).
Efter att ha återupprättat bilens normala
användningsförhållanden, ska du utföra Reset-
proceduren.
Fel på iTPMS-systemet eller så är det
tillfälligt inaktiverat
Varningslampan tänds med ett blinkande sken i
cirka 75 sekunder och förblir sedan tänd
(tillsammans med ett meddelande som visas på
displayen) (se avsnittet "Funktionsförhållanden")
för att signalera att systemet har havererat eller
tillfälligt har inaktiverats.
Systemet återgår till korrekt funktionssätt när
funktionsförhållandena så tillåter. Om så inte
skulle ske, utför Reset-proceduren efter att ha
återställt de normala användningsförhållandena.Om felsignaleringen fortsätter, vänd dig snarast till
Abarths servicenät.
90
LÄR KÄNNA INSTRUMENTPANELEN

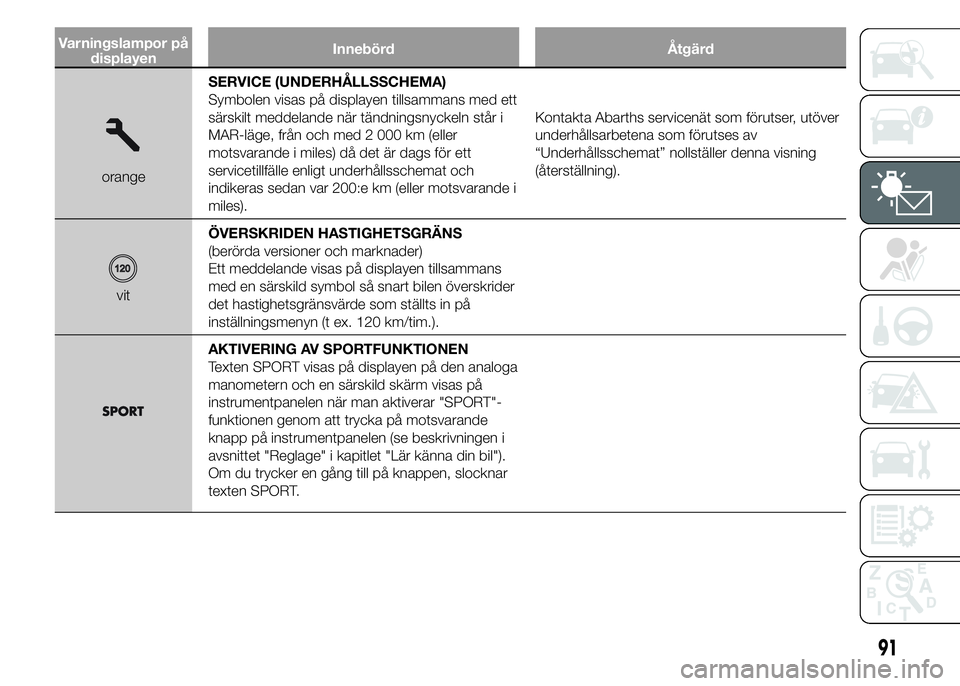

Varningslampor på
displayenInnebörd Åtgärd
orangeSERVICE (UNDERHÅLLSSCHEMA)
Symbolen visas på displayen tillsammans med ett
särskilt meddelande när tändningsnyckeln står i
MAR-läge, från och med 2 000 km (eller
motsvarande i miles) då det är dags för ett
servicetillfälle enligt underhållsschemat och
indikeras sedan var 200:e km (eller motsvarande i
miles).Kontakta Abarths servicenät som förutser, utöver
underhållsarbetena som förutses av
“Underhållsschemat” nollställer denna visning
(återställning).
vitÖVERSKRIDEN HASTIGHETSGRÄNS
(berörda versioner och marknader)
Ett meddelande visas på displayen tillsammans
med en särskild symbol så snart bilen överskrider
det hastighetsgränsvärde som ställts in på
inställningsmenyn (t ex. 120 km/tim.).
AKTIVERING AV SPORTFUNKTIONEN
Texten SPORT visas på displayen på den analoga
manometern och en särskild skärm visas på
instrumentpanelen när man aktiverar "SPORT"-
funktionen genom att trycka på motsvarande
knapp på instrumentpanelen (se beskrivningen i
avsnittet "Reglage" i kapitlet "Lär känna din bil").
Om du trycker en gång till på knappen, slocknar
texten SPORT.
91

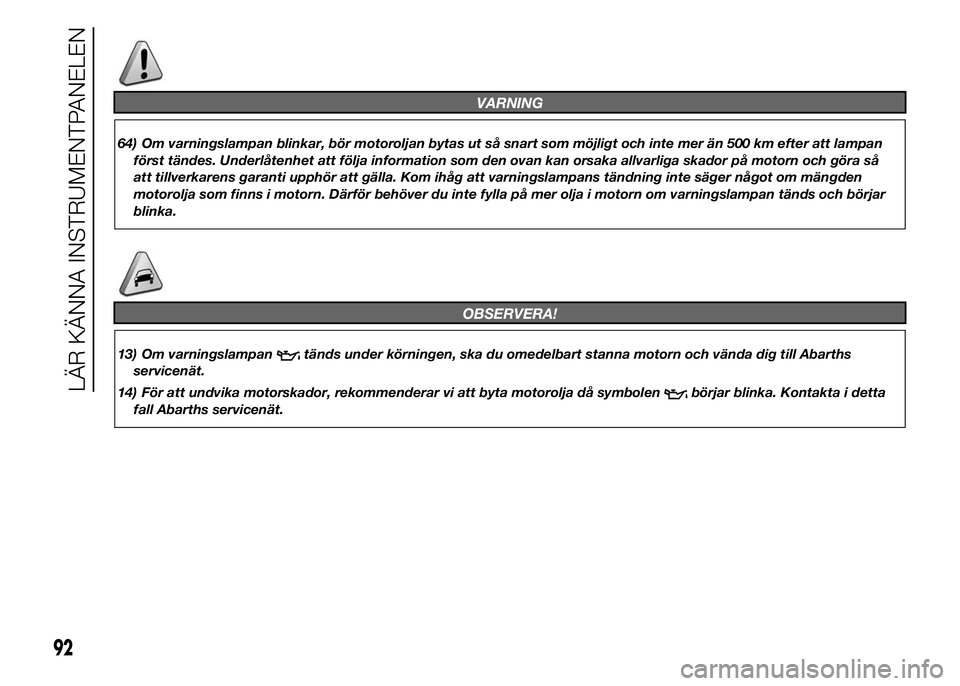

VARNING
64) Om varningslampan blinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter att lampan
först tändes. Underlåtenhet att följa information som den ovan kan orsaka allvarliga skador på motorn och göra så
att tillverkarens garanti upphör att gälla. Kom ihåg att varningslampans tändning inte säger något om mängden
motorolja som finns i motorn. Därför behöver du inte fylla på mer olja i motorn om varningslampan tänds och börjar
blinka.
OBSERVERA!
13) Om varningslampantänds under körningen, ska du omedelbart stanna motorn och vända dig till Abarths
servicenät.
14) För att undvika motorskador, rekommenderar vi att byta motorolja då symbolen
börjar blinka. Kontakta i detta
fall Abarths servicenät.
92
