2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

55) Innan du utför underhållsarbeten
ska du alltid stänga av motorn och
ta ut tändningsnyckeln vilket
aktiverar rattlåset, särskilt om
bilen är upphissad utan hjul på
marken. Om det inte går (pga. att
tändningsnyckeln behöver vara
i läget MAR eller motorn igång)
ska huvudsäkringen till den
elektriska servostyrningen tas

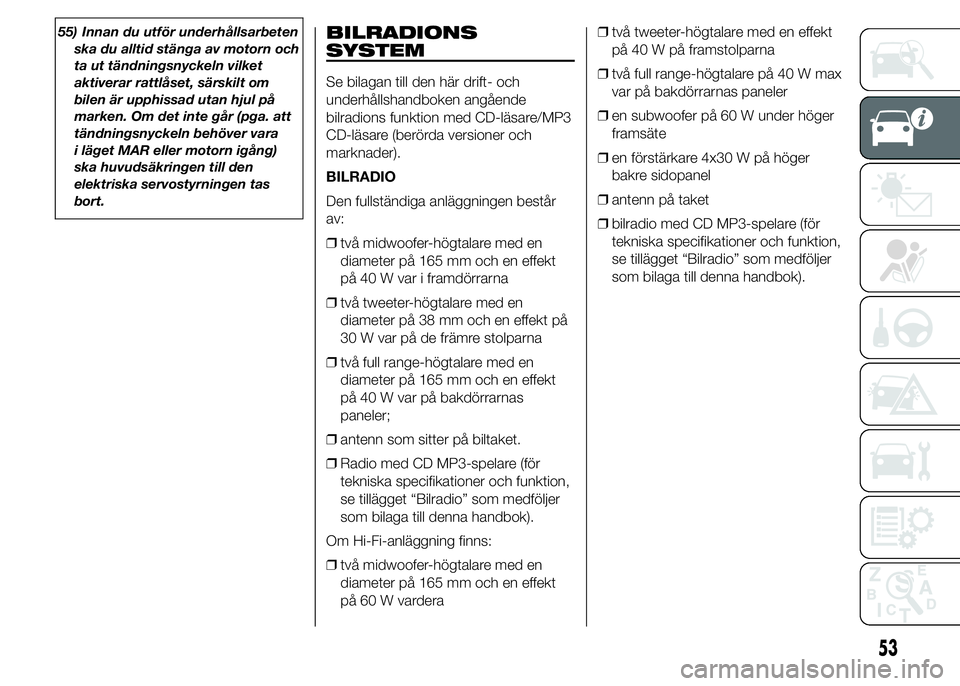

bort.BILRADIONS
SYSTEM
Se bilagan till den här drift- och
underhållshandboken angående
bilradions funktion med CD-läsare/MP3
CD-läsare (berörda versioner och
marknader).
BILRADIO
Den fullständiga anläggningen består
av:
❒två midwoofer-högtalare med en
diameter på 165 mm och en effekt
på 40 W var i framdörrarna
❒två tweeter-högtalare med en
diameter på 38 mm och en effekt på
30 W var på de främre stolparna
❒två full range-högtalare med en
diameter på 165 mm och en effekt
på 40 W var på bakdörrarnas
paneler;
❒antenn som sitter på biltaket.
❒Radio med CD MP3-spelare (för
tekniska specifikationer och funktion,
se tillägget “Bilradio” som medföljer
som bilaga till denna handbok).
Om Hi-Fi-anläggning finns:
❒två midwoofer-högtalare med en
diameter på 165 mm och en effekt
på 60 W vardera❒två tweeter-högtalare med en effekt
på 40 W på framstolparna
❒två full range-högtalare på 40 W max
var på bakdörrarnas paneler
❒en subwoofer på 60 W under höger
framsäte
❒en förstärkare 4x30 W på höger
bakre sidopanel
❒antenn på taket
❒bilradio med CD MP3-spelare (för
tekniska specifikationer och funktion,
se tillägget “Bilradio” som medföljer
som bilaga till denna handbok).
53

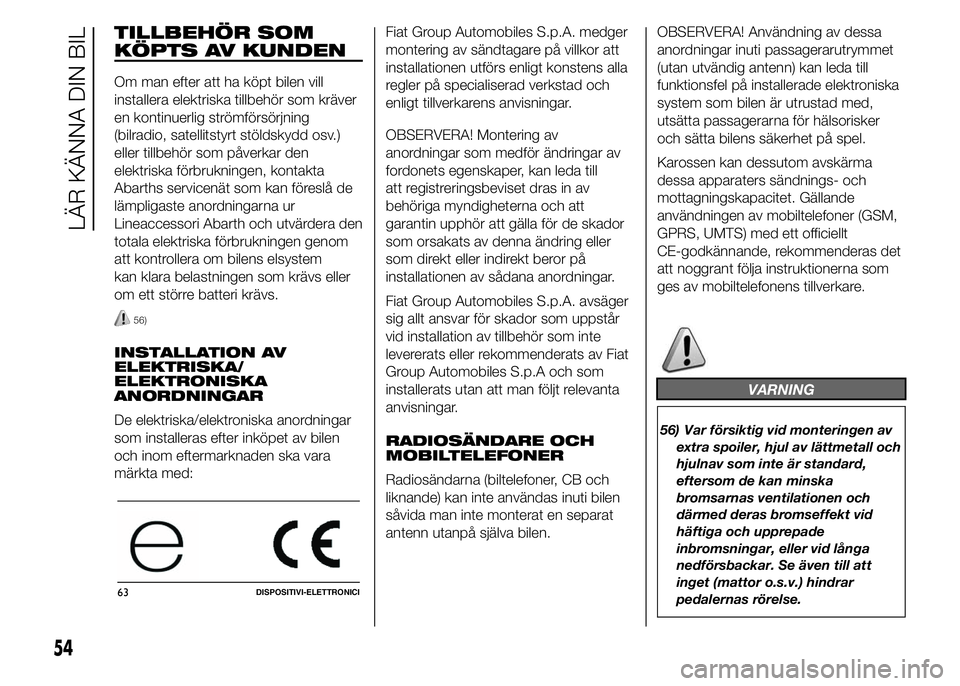

TILLBEHÖR SOM
KÖPTS AV KUNDEN
Om man efter att ha köpt bilen vill
installera elektriska tillbehör som kräver
en kontinuerlig strömförsörjning
(bilradio, satellitstyrt stöldskydd osv.)
eller tillbehör som påverkar den
elektriska förbrukningen, kontakta
Abarths servicenät som kan föreslå de
lämpligaste anordningarna ur
Lineaccessori Abarth och utvärdera den
totala elektriska förbrukningen genom
att kontrollera om bilens elsystem
kan klara belastningen som krävs eller
om ett större batteri krävs.
56)
INSTALLATION AV
ELEKTRISKA/
ELEKTRONISKA
ANORDNINGAR
De elektriska/elektroniska anordningar
som installeras efter inköpet av bilen
och inom eftermarknaden ska vara
märkta med:Fiat Group Automobiles S.p.A. medger
montering av sändtagare på villkor att
installationen utförs enligt konstens alla
regler på specialiserad verkstad och
enligt tillverkarens anvisningar.
OBSERVERA! Montering av
anordningar som medför ändringar av
fordonets egenskaper, kan leda till
att registreringsbeviset dras in av
behöriga myndigheterna och att
garantin upphör att gälla för de skador
som orsakats av denna ändring eller
som direkt eller indirekt beror på
installationen av sådana anordningar.
Fiat Group Automobiles S.p.A. avsäger
sig allt ansvar för skador som uppstår
vid installation av tillbehör som inte
levererats eller rekommenderats av Fiat
Group Automobiles S.p.A och som
installerats utan att man följt relevanta
anvisningar.
RADIOSÄNDARE OCH
MOBILTELEFONER
Radiosändarna (biltelefoner, CB och
liknande) kan inte användas inuti bilen
såvida man inte monterat en separat
antenn utanpå själva bilen.OBSERVERA! Användning av dessa
anordningar inuti passagerarutrymmet
(utan utvändig antenn) kan leda till
funktionsfel på installerade elektroniska
system som bilen är utrustad med,
utsätta passagerarna för hälsorisker
och sätta bilens säkerhet på spel.
Karossen kan dessutom avskärma
dessa apparaters sändnings- och
mottagningskapacitet. Gällande
användningen av mobiltelefoner (GSM,
GPRS, UMTS) med ett officiellt
CE-godkännande, rekommenderas det
att noggrant följa instruktionerna som
ges av mobiltelefonens tillverkare.
VARNING
56) Var försiktig vid monteringen av
extra spoiler, hjul av lättmetall och
hjulnav som inte är standard,
eftersom de kan minska
bromsarnas ventilationen och
därmed deras bromseffekt vid
häftiga och upprepade
inbromsningar, eller vid långa
nedförsbackar. Se även till att
inget (mattor o.s.v.) hindrar
pedalernas rörelse.
63DISPOSITIVI-ELETTRONICI
54
LÄR KÄNNA DIN BIL

PARKERINGSSENSORER
(berörda versioner och marknader)
De sitter i de bakre stötfångarna på
bilen bild 64 och är avsedda att känna
av och underrätta föraren, med en
intermittent ljudsignal, om det finns
hinder i närheten av bilens bakre del.
AKTIVERING
Sensorernas aktiveras när man lägger i
backväxeln. Vid minskande avstånd
till hindret bakom bilen ökas
ljudsignalens frekvens.
SUMMER
När man lägger i backväxeln och det
finns ett hinder bakom bilen aktiveras
automatiskt en ljudsignal som varierar
allteftersom avståndet från stötfångarna
till hindret ändras.Ljudsignalens frekvens:
❒Ökar i volym ju närmare bilen
kommer hindret.
❒Blir kontinuerlig när avståndet mellan
bilen och hindret är mindre än cirka
30 cm och upphör omedelbart om
avståndet till hindret ökar.
❒förblir konstant om avståndet mellan
bil och hinder förblir konstant. Om
detta inträffar för sidosensorerna,
avbryts signalen efter cirka tre
sekunder för att till exempel undvika
signaleringar vid manövreringar
längs en husvägg.
Avkänningsavstånd
Om sensorerna känner av flera hinder,
tas det endast hänsyn till det hinder
som befinner sig närmast.
DISPLAYEN VISAR:
När sensorerna aktiveras, visas
skärmen som indikeras i bild 65 på
displayen.
Information om hindret och avståndet
till det anges med en ljudsignal och
även genom en ljussignalering på
instrumentpanelens display. Systemet
indikerar hindret som detekterats
genom att visa en båda i en eller flera
positioner, enligt hindrets avstånd
och dess position i förhållande till bilen.Om ett hinder detekteras i det bakre
mittre området, visar displayen alla
bågar i det mittre bakre området, för att
slutligen indikera bågen som motsvarar
hindrets läge. Signaleringen är likadan
för hinder som befinner sig bak till
höger eller vänster. Bågen som
motsvarar hindrets position visas med
blinkningar.
Färgen som visas på displayen beror på
hindrets avstånd och position. Bilen är
nära hindret när displayen visar en enda
fast båge och ger ifrån sig ett
kontinuerligt ljud. Om det finns fler än
ett hinder markeras det som är närmast
i bilens rörelseriktning.
64AB0A0125
65AB0A0128
55

FELSIGNALERINGAR
Eventuella fel på parkeringssensorerna
signaleras med symbolen
som
tänds på instrumentpanelen när du
lägger i backväxeln. Samtidigt visas ett
meddelande på displayen (se kapitlet
“Varningslampor och meddelanden”).
11)
FUNKTION MED SLÄP
Sensorernas funktion inaktiveras
automatiskt när släpets elkabel kopplas
i dragkrokens uttag. Sensorerna
aktiveras automatiskt om när släpets
kabel dras ur.
ALLMÄNNA
SÄKERHETSFÖRESKRIFTER
Under parkeringsmanövrerna, var alltid
uppmärksam på hinder som kan
befinna sig ovanför eller under sensorn.
57)
Föremål som befinner sig på nära
avstånd bakom fordonet, kan under
vissa omständigheter ibland inte
avkännas av systemet och kan därför
skada fordonet eller bli skadade.
Dessutom finns det vissa
omständigheter om kan påverka
parkeringssystemets prestanda:❒Sensorns funktion försämras och
parkeringshjälpsystemets prestanda
minskar om sensorytan täcks av
is, snö, lera eller flera lager lack.
❒Sensorn kan känna av ett föremål
som inte finns (ekostörning)
förorsakat av mekaniska störningar
såsom: biltvätt, regn, (mycket stark
vind) eller hagel.
❒Signalerna från sensorn kan även
påverkas av andra ultraljud i
närheten, t.ex. hydraulbromsar till
lastbilar och tryckluftshammare.
❒Prestanda påverkas även av
sensorernas relativa placering, till
exempel genom variation av
hjulinställningar (på grund av förslitna
stötdämpare eller upphängningar)
eller vid nya däck och överlastning av
bilen, då man gör specifika
inställningar för att sänka fordonet.
❒Dragkrokens närvaro utan släp stör
parkeringssensorernas korrekta
funktion. Installationen av den fasta
dragkroken gör att man inte kan
använda parkeringssensorerna. Om
föraren avser att installera en
utdragbar dragkrok, för att undvika
sensorernas aktivering,
rekommenderar vi att man kopplar
ifrån den från tvärbalken när släpet
inte är fastspänt.❒Sätt inte fast självhäftande dekaler på
sensorerna.
OBSERVERA!
11) För en korrekt funktion av
systemet är det absolut
nödvändigt att sensorerna alltid
hålls rena från lera, smuts, snö
eller is. Under rengöringen av
sensorerna ska man vara noga
med att inte repa eller skada dem.
Undvik en användning av torra,
sträva eller hårda trasor.
Sensorerna skall göras rena med
rent vatten, eventuellt med
bilschampo. På biltvättar där en
högtrycks- eller ångtvättmaskiner
används, ska sensorerna tvättas
snabbt med munstycket på minst
tio cm avstånd.
56
LÄR KÄNNA DIN BIL

VARNING
57) Det är alltid föraren som är
ansvarig för parkeringen och
övriga farliga manövrar. Vid dessa
ska man alltid se till att det inte
finns personer (speciellt barn)
eller djur inom manöverområdet.
Parkeringssensorerna är en hjälp
för föraren som alltid måste vara
uppmärksam under farliga
manövrer även om de utförs med
låg hastighet.
TANKA BILEN
I KORTHET
Stäng av motorn innan du tankar
bilen.
Tanka bilen endast med blyfri bensin
med oktannummer (RON) på minst
95, i överensstämmelse med den
europeiska standarden EN228.
För att inte skada katalysatorn, ska
du aldrig tillsätta minsta mängd
bensin med bly, inte ens i
nödsituationer.
OBSERVERA! En obrukbar katalysator
gör att bilen släpper ut giftiga avgaser
som förorenar naturen.
OBSERVERA! Fyll aldrig på ens en liten
mängd bensin med bly i tanken, inte
ens i nödfall. Det katalytiska avgasröret
skadas annars och blir obrukbart.
TANKNING
För att garantera en komplett tankning
av tanken, gör två påfyllningar efter
att tankpistolen har utlösts för första
gången. Undvik ytterligare påfyllningar
som kan orsaka fel på
försörjningssystemet.TANKLOCK
Lock B bild 66 har en anordning C för
att fästa det vid lucka A, för att man inte
ska tappa bort det.
Lossa lock B med tändningsnyckeln.
Den täta tillstängningen kan medföra en
lätt ökning av trycket i tanken. Det kan
därför höras ett blåsljus när locket
skruvas av vilket är normalt. Haka fast
locket på insidan av luckan, som visas i
bild 66, när du tankar.
58)
66AB0A0058
57

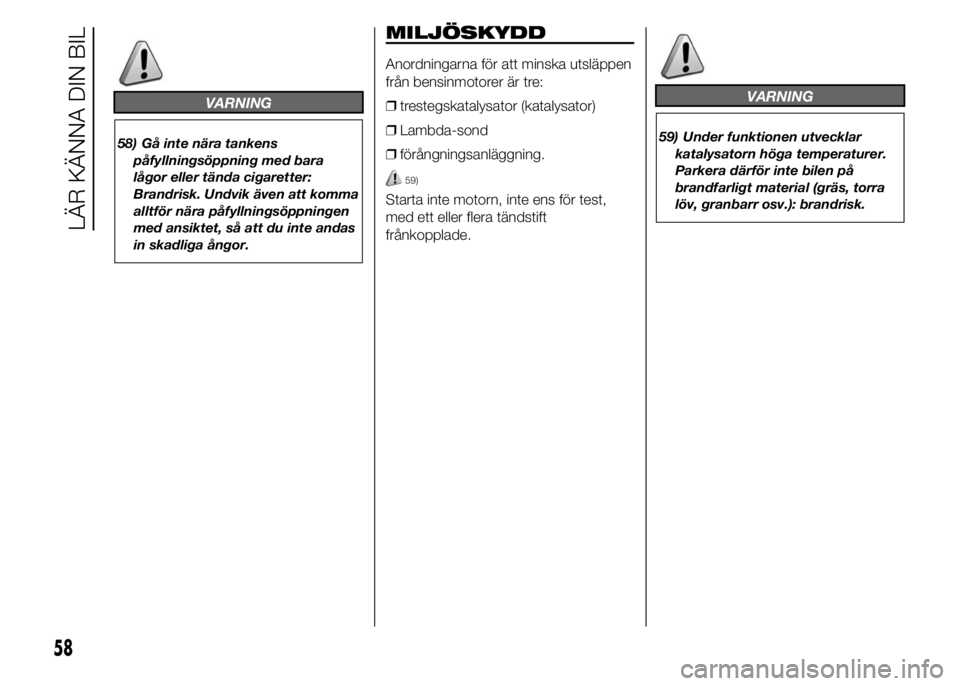

VARNING
58) Gå inte nära tankens
påfyllningsöppning med bara
lågor eller tända cigaretter:
Brandrisk. Undvik även att komma
alltför nära påfyllningsöppningen
med ansiktet, så att du inte andas
in skadliga ångor.
MILJÖSKYDD
Anordningarna för att minska utsläppen
från bensinmotorer är tre:
❒trestegskatalysator (katalysator)
❒Lambda-sond
❒förångningsanläggning.
59)
Starta inte motorn, inte ens för test,
med ett eller flera tändstift
frånkopplade.
VARNING
59) Under funktionen utvecklar
katalysatorn höga temperaturer.
Parkera därför inte bilen på
brandfarligt material (gräs, torra
löv, granbarr osv.): brandrisk.
58
LÄR KÄNNA DIN BIL

LÄR KÄNNA INSTRUMENTPANELEN
Detta avsnitt i handboken innehåller all
information du behöver för att lära
känna, kunna tolka och korrekt använda
instrumentpanelen.DISPLAY ......................................... 60
MENYALTERNATIV .......................... 63
INSTRUMENTPANEL ...................... 70
TRIPCOMPUTER ............................ 72
VARNINGSLAMPOR OCH
MEDDELANDEN ............................. 75
- OTILLRÄCKLIG
BROMSVÄTSKENIVÅ/ÅTDRAGEN
HANDBROMS .................................... 75
- FUNKTIONSFEL EBD ....................... 76
- FEL PÅ AIRBAGEN .......................... 76
- INTE FASTSPÄNDA
SÄKERHETSBÄLTEN ......................... 77
- FELFUNKTION PÅ ABS-SYSTEMET.. 78
- FRÅNKOPPLAD LUFTKUDDE PÅ
PASSAGERARSIDAN ......................... 78
- FUNKTIONSFEL PÅ
EOBD/INSPRUTNINGSSYSTEMET .... 79
- ESC-SYSTEM FÖR EN
ELEKTRONISK
STABILITETSKONTROLL ................... 80
- POSITIONSLJUS OCH HALVLJUS ... 81
- FOLLOW ME HOME ........................ 81
- VÄNSTER KÖRRIKTNINGSVISARE .. 81
- HÖGER KÖRRIKTNINGSVISARE ..... 82
- HELLJUS ......................................... 82
-DIMLJUS .......................................... 82
-DIMBAKLJUS ................................... 82
-SLITAGE BROMSBELÄGG ................ 83
-FEL PÅ DEN ELEKTRISKA
SERVOSTYRNINGEN DUALDRIVE ..... 83
- OTILLRÄCKLIGT TRYCK PÅ
MOTOROLJAN/FÖRSÄMRAD
MOTOROLJA ..................................... 83
-FÖRSÄMRAD OLJA .......................... 84
- MOTORKYLVÄTSKANS
TEMPERATUR ÄR FÖR HÖG ............. 85-OTILLRÄCKLIG BATTERILADDNING . 86
-FUNKTIONSFEL HILL HOLDER ........ 86
- FUNKTIONSFEL PÅ FIAT
CODE-SYSTEMET ............................. 86
- RESERVTANK/BEGRÄNSAD
AUTONOMI ........................................ 87
- BRÄNSLELÅS .................................. 87
- FEL PÅ BRÄNSLELÅSSYSTEMET .... 87
-DÖRRARNA DÅLIGT STÄNGDA ....... 87
-FUNKTIONSFEL UTVÄNDIGA LJUS .. 88
-ASR-SYSTEM ................................... 88
- RISK FÖR IS PÅ VÄGEN ................... 88
- FUNKTIONSFEL PÅ STOPPLJUSEN.. 88
- FUNKTIONSFEL PÅ
PARKERINGSSENSORERNA ............. 89
-iTPMS-SYSTEM ................................ 90
-SERVICE (UNDERHÅLLSSCHEMA) .. 91
-ÖVERSKRIDEN
HASTIGHETSGRÄNS ......................... 91
-AKTIVERING AV
SPORTFUNKTIONEN ......................... 91
59

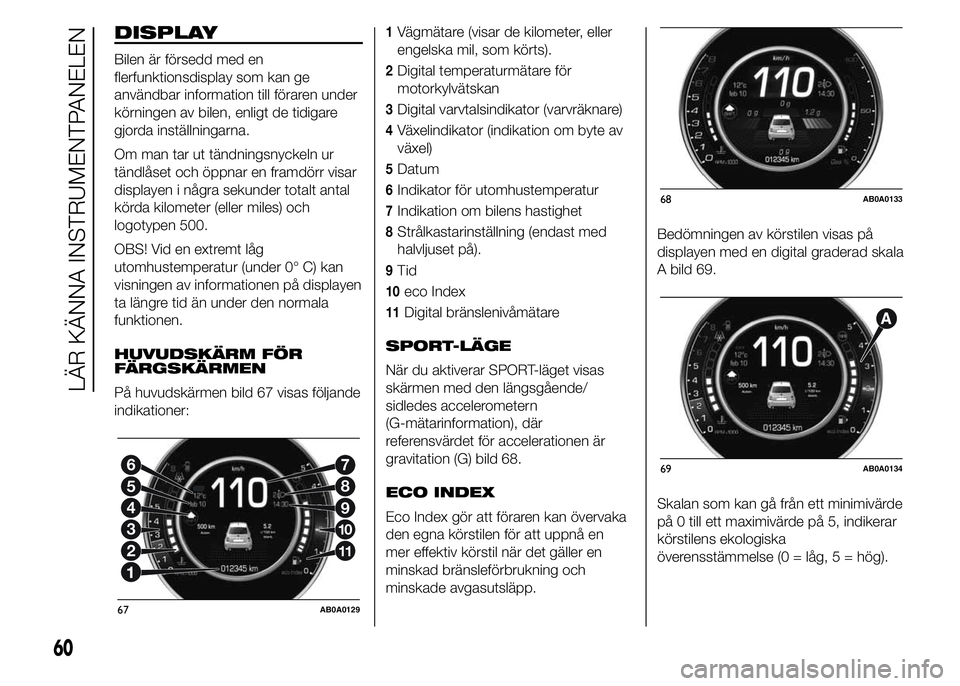

DISPLAY
Bilen är försedd med en
flerfunktionsdisplay som kan ge
användbar information till föraren under
körningen av bilen, enligt de tidigare
gjorda inställningarna.
Om man tar ut tändningsnyckeln ur
tändlåset och öppnar en framdörr visar
displayen i några sekunder totalt antal
körda kilometer (eller miles) och
logotypen 500.
OBS! Vid en extremt låg
utomhustemperatur (under 0° C) kan
visningen av informationen på displayen
ta längre tid än under den normala
funktionen.
HUVUDSKÄRM FÖR
FÄRGSKÄRMEN
På huvudskärmen bild 67 visas följande
indikationer:
1Vägmätare (visar de kilometer, eller
engelska mil, som körts).
2Digital temperaturmätare för
motorkylvätskan
3Digital varvtalsindikator (varvräknare)
4Växelindikator (indikation om byte av
växel)
5Datum
6Indikator för utomhustemperatur
7Indikation om bilens hastighet
8Strålkastarinställning (endast med
halvljuset på).
9Tid
10eco Index
11Digital bränslenivåmätare
SPORT-LÄGE
När du aktiverar SPORT-läget visas
skärmen med den längsgående/
sidledes accelerometern
(G-mätarinformation), där
referensvärdet för accelerationen är
gravitation (G) bild 68.
ECO INDEX
Eco Index gör att föraren kan övervaka
den egna körstilen för att uppnå en
mer effektiv körstil när det gäller en
minskad bränsleförbrukning och
minskade avgasutsläpp.Bedömningen av körstilen visas på
displayen med en digital graderad skala
A bild 69.
Skalan som kan gå från ett minimivärde
på 0 till ett maximivärde på 5, indikerar
körstilens ekologiska
överensstämmelse (0 = låg, 5 = hög).
2
3
4
5
6
11
10
9
8
7
67AB0A0129
68AB0A0133
69AB0A0134
60
LÄR KÄNNA INSTRUMENTPANELEN
