2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

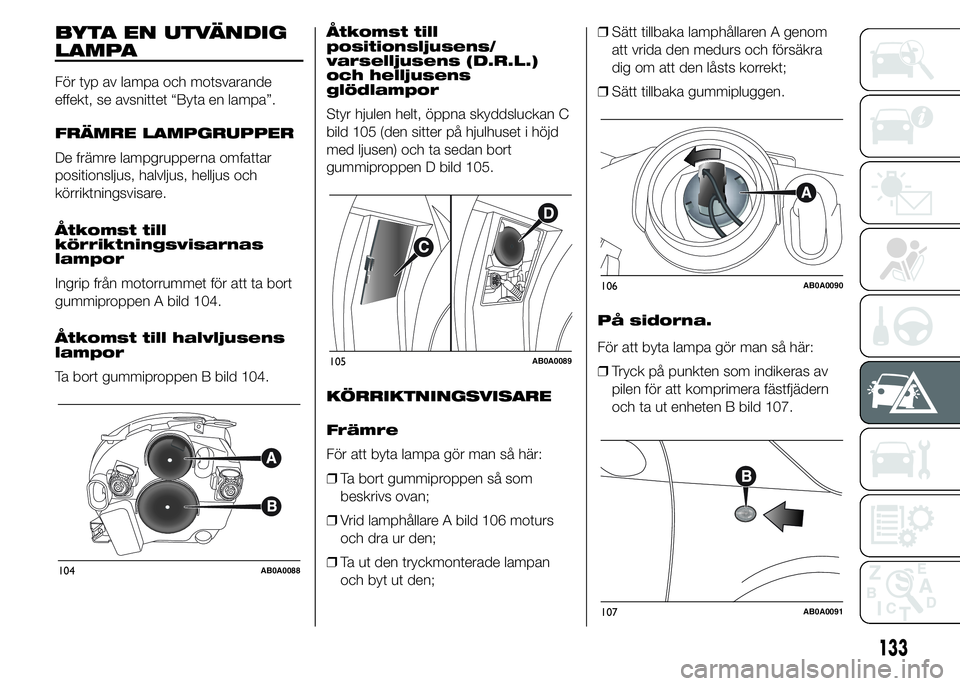

BYTA EN UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
FRÄMRE LAMPGRUPPER
De främre lampgrupperna omfattar
positionsljus, halvljus, helljus och
körriktningsvisare.
Åtkomst till
körriktningsvisarnas
lampor
Ingrip från motorrummet för att ta bort
gummiproppen A bild 104.
Åtkomst till halvljusens
lampor
Ta bort gummiproppen B bild 104.Åtkomst till
positionsljusens/
varselljusens (D.R.L.)
och helljusens
glödlampor
Styr hjulen helt, öppna skyddsluckan C
bild 105 (den sitter på hjulhuset i höjd
med ljusen) och ta sedan bort
gummiproppen D bild 105.
KÖRRIKTNINGSVISARE
Främre
För att byta lampa gör man så här:
❒Ta bort gummiproppen så som
beskrivs ovan;
❒Vrid lamphållare A bild 106 moturs
och dra ur den;
❒Ta ut den tryckmonterade lampan
och byt ut den;❒Sätt tillbaka lamphållaren A genom
att vrida den medurs och försäkra
dig om att den låsts korrekt;
❒Sätt tillbaka gummipluggen.
På sidorna.
För att byta lampa gör man så här:
❒Tryck på punkten som indikeras av
pilen för att komprimera fästfjädern
och ta ut enheten B bild 107.
104AB0A0088
105AB0A0089
106AB0A0090
107AB0A0091
133

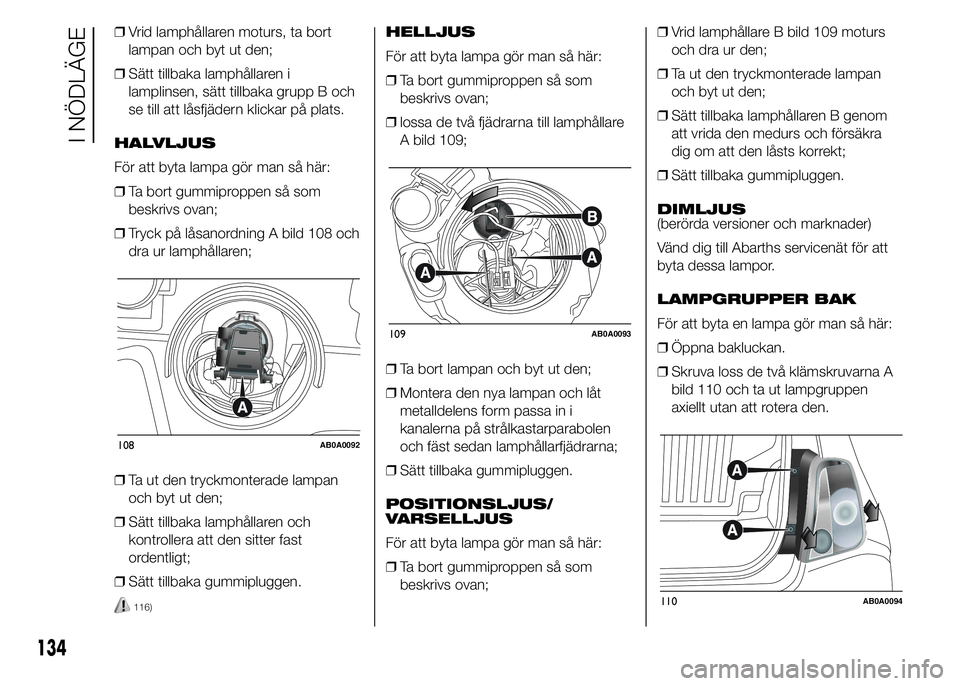

❒Vrid lamphållaren moturs, ta bort
lampan och byt ut den;
❒Sätt tillbaka lamphållaren i
lamplinsen, sätt tillbaka grupp B och
se till att låsfjädern klickar på plats.
HALVLJUS
För att byta lampa gör man så här:
❒Ta bort gummiproppen så som
beskrivs ovan;
❒Tryck på låsanordning A bild 108 och
dra ur lamphållaren;
❒Ta ut den tryckmonterade lampan
och byt ut den;
❒Sätt tillbaka lamphållaren och
kontrollera att den sitter fast
ordentligt;
❒Sätt tillbaka gummipluggen.
116)
HELLJUS
För att byta lampa gör man så här:
❒Ta bort gummiproppen så som
beskrivs ovan;
❒lossa de två fjädrarna till lamphållare
A bild 109;
❒Ta bort lampan och byt ut den;
❒Montera den nya lampan och låt
metalldelens form passa in i
kanalerna på strålkastarparabolen
och fäst sedan lamphållarfjädrarna;
❒Sätt tillbaka gummipluggen.
POSITIONSLJUS/
VARSELLJUS
För att byta lampa gör man så här:
❒Ta bort gummiproppen så som
beskrivs ovan;❒Vrid lamphållare B bild 109 moturs
och dra ur den;
❒Ta ut den tryckmonterade lampan
och byt ut den;
❒Sätt tillbaka lamphållaren B genom
att vrida den medurs och försäkra
dig om att den låsts korrekt;
❒Sätt tillbaka gummipluggen.
DIMLJUS
(berörda versioner och marknader)
Vänd dig till Abarths servicenät för att
byta dessa lampor.
LAMPGRUPPER BAK
För att byta en lampa gör man så här:
❒Öppna bakluckan.
❒Skruva loss de två klämskruvarna A
bild 110 och ta ut lampgruppen
axiellt utan att rotera den.
108AB0A0092
109AB0A0093
110AB0A0094
134
I NÖDLÄGE

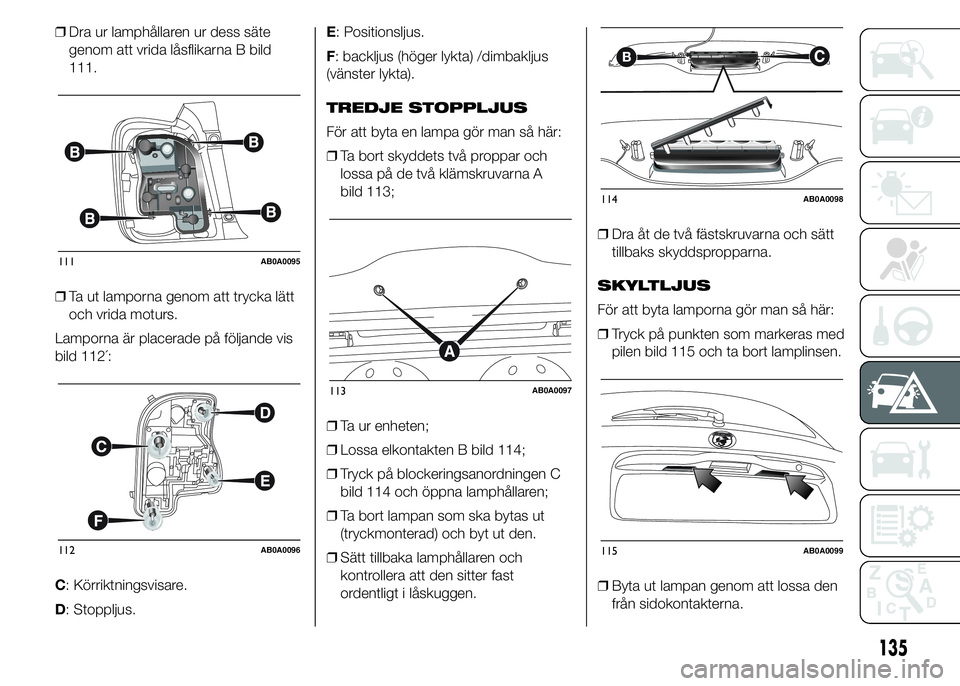

❒Dra ur lamphållaren ur dess säte
genom att vrida låsflikarna B bild
111.
❒Ta ut lamporna genom att trycka lätt
och vrida moturs.
Lamporna är placerade på följande vis
bild 112´:
C: Körriktningsvisare.
D: Stoppljus.E: Positionsljus.
F: backljus (höger lykta) /dimbakljus
(vänster lykta).
TREDJE STOPPLJUS
För att byta en lampa gör man så här:
❒Ta bort skyddets två proppar och
lossa på de två klämskruvarna A
bild 113;
❒Ta ur enheten;
❒Lossa elkontakten B bild 114;
❒Tryck på blockeringsanordningen C
bild 114 och öppna lamphållaren;
❒Ta bort lampan som ska bytas ut
(tryckmonterad) och byt ut den.
❒Sätt tillbaka lamphållaren och
kontrollera att den sitter fast
ordentligt i låskuggen.❒Dra åt de två fästskruvarna och sätt
tillbaks skyddspropparna.
SKYLTLJUS
För att byta lamporna gör man så här:
❒Tryck på punkten som markeras med
pilen bild 115 och ta bort lamplinsen.
❒Byta ut lampan genom att lossa den
från sidokontakterna.
111AB0A0095
112AB0A0096
113AB0A0097
B
114AB0A0098
115AB0A0099
135

❒Montera den nya lampan och
försäkra dig om att den sitter
ordentligt mellan kontakterna.
❒Sätt tillbaka lamplinsen.
VARNING
116) På grund av den höga
spänningen bör byten av gasfyllda
lampor (Xenon) alltid utföras av
specialutbildad personal: dödsfara
föreligger! Kontakta Abarths
servicenät.

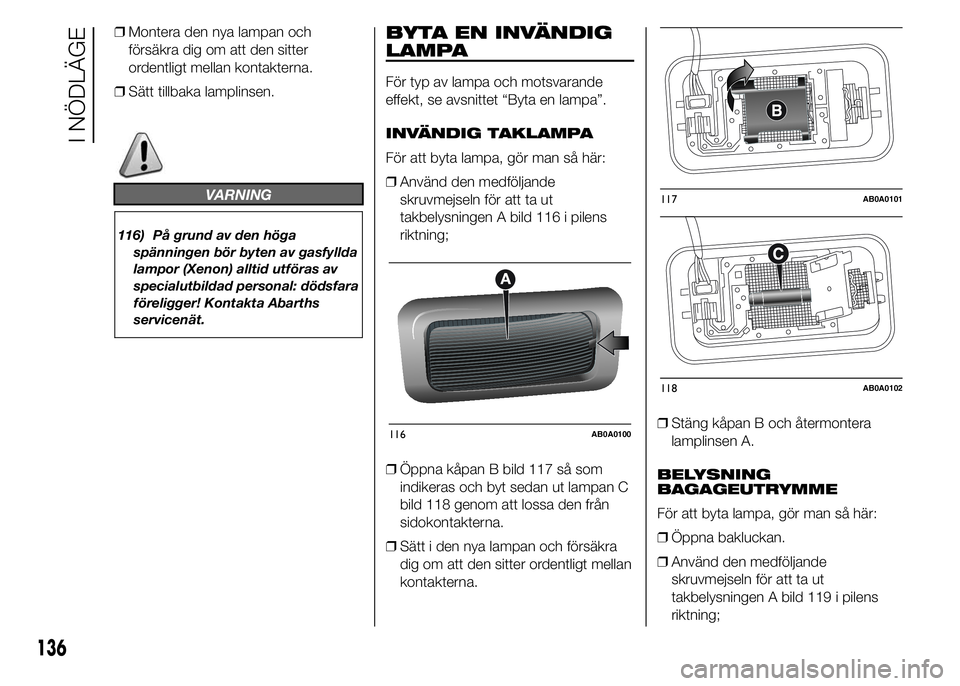

BYTA EN INVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet “Byta en lampa”.
INVÄNDIG TAKLAMPA
För att byta lampa, gör man så här:
❒Använd den medföljande
skruvmejseln för att ta ut
takbelysningen A bild 116 i pilens
riktning;
❒Öppna kåpan B bild 117 så som
indikeras och byt sedan ut lampan C
bild 118 genom att lossa den från
sidokontakterna.
❒Sätt i den nya lampan och försäkra
dig om att den sitter ordentligt mellan
kontakterna.❒Stäng kåpan B och återmontera
lamplinsen A.
BELYSNING
BAGAGEUTRYMME
För att byta lampa, gör man så här:
❒Öppna bakluckan.
❒Använd den medföljande
skruvmejseln för att ta ut
takbelysningen A bild 119 i pilens
riktning;
116AB0A0100
117AB0A0101
118AB0A0102
136
I NÖDLÄGE

❒Ta bort skyddet B bild 120 och byt ut
den tryckmonterade lampan C bild
120
❒Stäng skyddet B på lamplinsen.
❒Återmontera belysningsenheten
genom att föra in den först på den
ena sidan och sedan den andra
för att fästa den tills du hör ett
klickande ljud.
BYTA SÄKRINGAR
ALLMÄN INFORMATION
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva anläggningen.
När en anordning inte fungerar ska du
alltid kontrollera motsvarande säkring.
Ledaren A bild 121 ska vara hel. I annat
fall ska säkringen som brunnit bytas ut
mot en annan med samma strömstyrka
(samma färg).
117) 118) 119) 120) 121) 122)
B = hel säkring.
C = säkring med avbruten tråd.
För att byta säkring, ska du använda
den tång D som sitter på insidan av
säkringsutrymmets lock på vänster sida
av instrumentpanelen.
För att lokalisera skyddssäkringen, se
tabellerna på de följande sidorna.
119AB0A0103
120AB0A0104121AB0A0105
137

123AB0A0106
138
I NÖDLÄGE
Säkringsboxen som visas i bild 123,

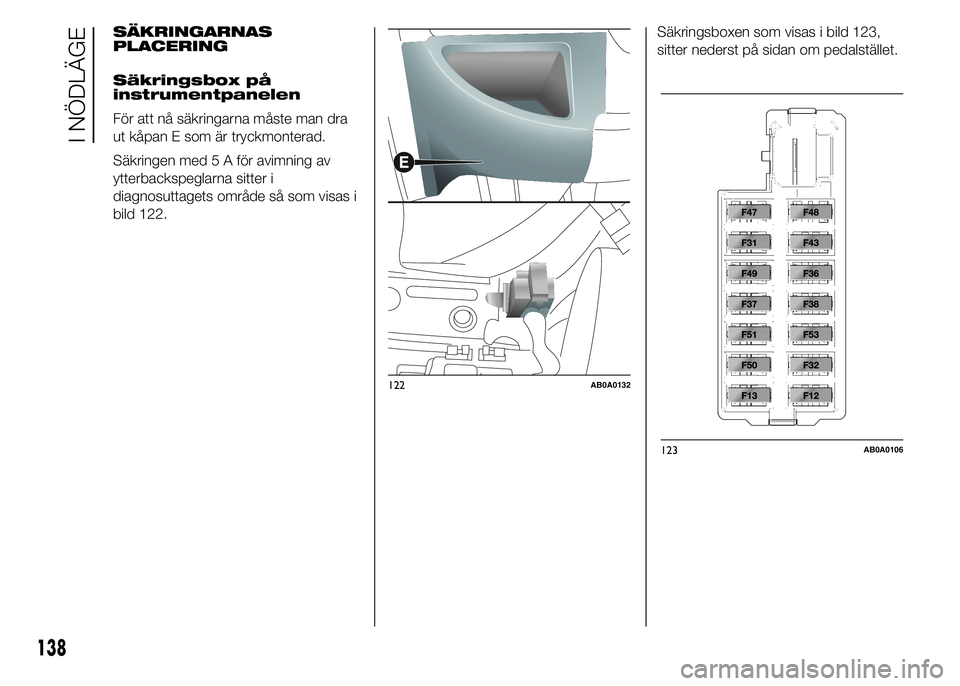

sitter nederst på sidan om pedalstället. SÄKRINGARNAS
PLACERING
Säkringsbox på
instrumentpanelen
För att nå säkringarna måste man dra
ut kåpan E som är tryckmonterad.
Säkringen med 5 A för avimning av
ytterbackspeglarna sitter i
diagnosuttagets område så som visas i
bild 122.
122AB0A0132

139

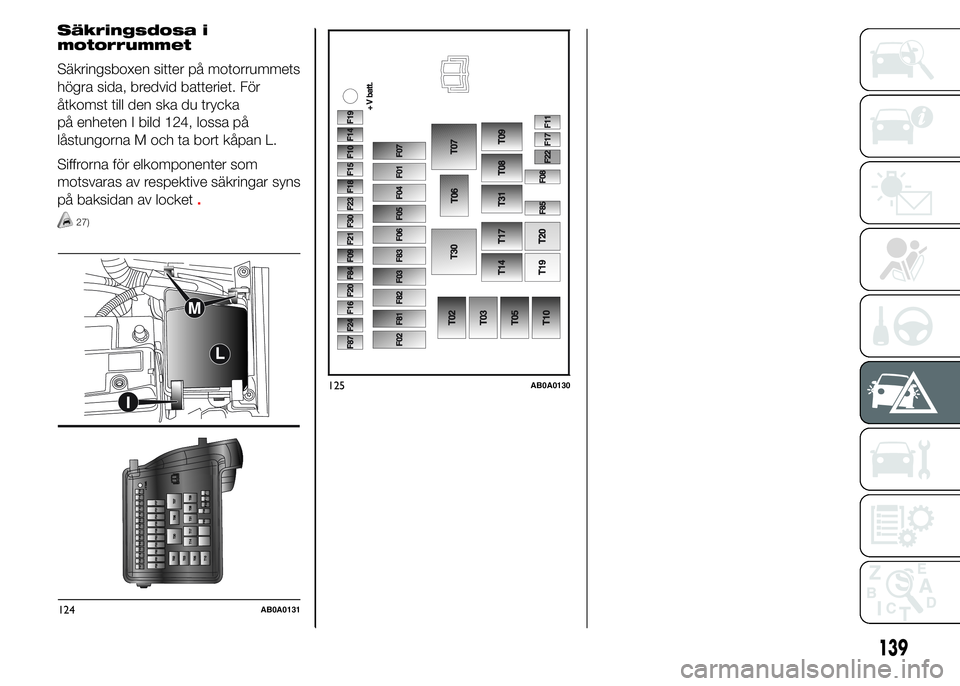

Säkringsdosa i
motorrummet
Säkringsboxen sitter på motorrummets
högra sida, bredvid batteriet. För
åtkomst till den ska du trycka
på enheten I bild 124, lossa på
låstungorna M och ta bort kåpan L.
Siffrorna för elkomponenter som
motsvaras av respektive säkringar syns
på baksidan av locket
.
27)
124AB0A0131
125AB0A0130

Belysningar i framsätet, baksätet och bagageutrymmet F32 7,5
Diagnosuttag, bilradio, klimatanläggning, EOBD F36 10
Stoppljusens strömbrytare, nod för instrumentpanelen F37 5
Centrallås dörrar F38 15
Pump vindrutespolare/bakrutespolare F43 15
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
Parkeringssensor, bakbelysningsknappar, eldrivna
backspeglarF49 5
Airbagnod F50 7,5
Bilradions strömbrytare,Blue&Me™, klimatanläggning,
stoppljus, kopplingF51 7,5
Nod instrumentpanel F53 5
140
I NÖDLÄGE

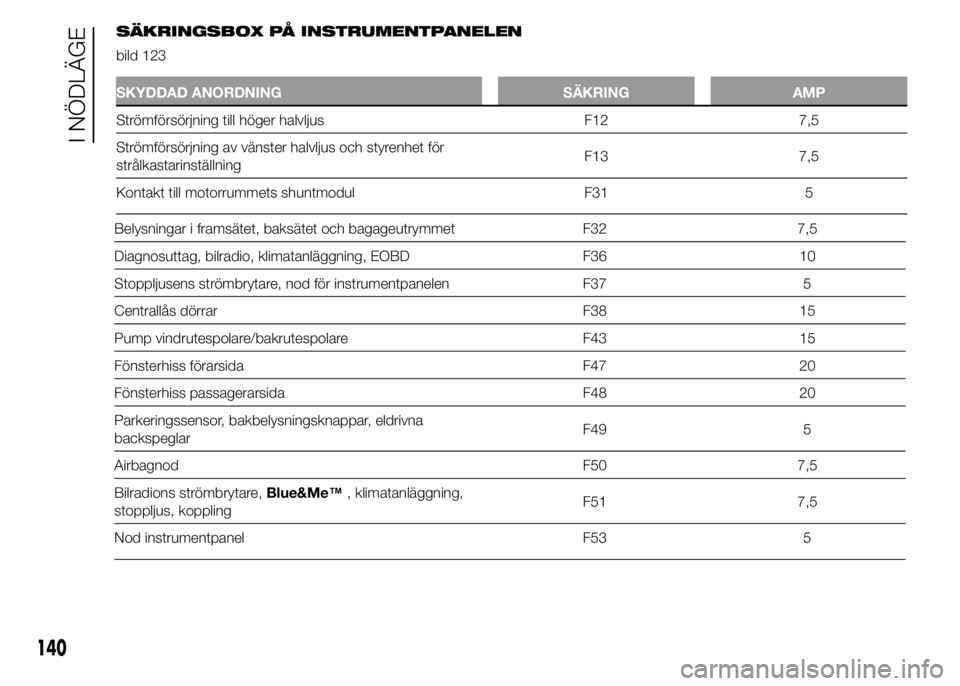

SÄKRINGSBOX PÅ INSTRUMENTPANELEN
bild 123
SKYDDAD ANORDNING SÄKRING AMP
Strömförsörjning till höger halvljus F12 7,5
Strömförsörjning av vänster halvljus och styrenhet för
strålkastarinställningF13 7,5
Kontakt till motorrummets shuntmodul F31 5
