2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

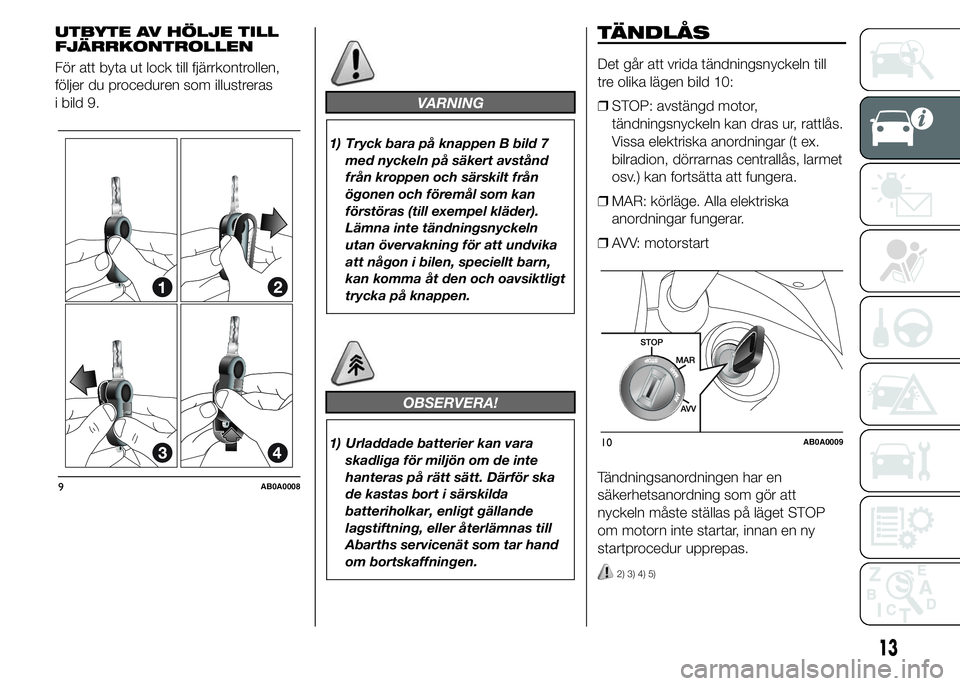

UTBYTE AV HÖLJE TILL
FJÄRRKONTROLLEN
För att byta ut lock till fjärrkontrollen,
följer du proceduren som illustreras
i bild 9.
VARNING
1) Tryck bara på knappen B bild 7
med nyckeln på säkert avstånd
från kroppen och särskilt från
ögonen och föremål som kan
förstöras (till exempel kläder).
Lämna inte tändningsnyckeln
utan övervakning för att undvika
att någon i bilen, speciellt barn,
kan komma åt den och oavsiktligt
trycka på knappen.
OBSERVERA!
1) Urladdade batterier kan vara
skadliga för miljön om de inte
hanteras på rätt sätt. Därför ska
de kastas bort i särskilda
batteriholkar, enligt gällande
lagstiftning, eller återlämnas till
Abarths servicenät som tar hand
om bortskaffningen.
TÄNDLÅS
Det går att vrida tändningsnyckeln till
tre olika lägen bild 10:
❒STOP: avstängd motor,
tändningsnyckeln kan dras ur, rattlås.
Vissa elektriska anordningar (t ex.
bilradion, dörrarnas centrallås, larmet
osv.) kan fortsätta att fungera.
❒MAR: körläge. Alla elektriska
anordningar fungerar.
❒AVV: motorstart
Tändningsanordningen har en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.
2) 3) 4) 5)
9AB0A0008
10AB0A0009
13

RATTLÅS
Sätta på programmet
Med tändlåset i läget STOP, dra ut
nyckeln och vrid på ratten tills den låser
sig.
Stänga av programmet
Vrid lätt på ratten när tändningsnyckeln
vrids till MAR.
VARNING
2) Vid åverkan på tändlåset (t.ex.
efter stöldförsök) ska du lämna
in bilen till närmaste verkstad
i Abarths servicenät för kontroll
innan du kör bilen igen.
3) Ta alltid med tändningsnyckeln
när du stiger ur bilen för att
undvika att någon oavsiktligt
använder reglagen. Kom ihåg att
dra åt handbromsen. Om bilen
är parkerad i en uppförsbacke,
lägg i 1:ans växel. Om bilen är
parkerad i en nedförsbacke, lägg i
backväxeln. Lämna aldrig kvar
barn i fordonet utan tillsyn.4) Ta aldrig ut tändningsnyckeln när
bilen är i rörelse. Ratten låser sig
automatiskt vid den första
styrningsmanövern. Samma sak
gäller när bilen bogseras.
5) Det är strängt förbjudet att utföra
sådana åtgärder på
eftermarknaden som kan påverka
styrningen eller rattstången (t
ex. montering av
stöldskyddssystem). Förutom att
försämra systemets prestanda
och leda till att garantin upphör
att gälla, kan detta även leda
till allvarliga säkerhetsproblem
och en bristande
överensstämmelse med bilens
typgodkännande.
SÄTEN
FRAMSÄTEN
Positionsinställning
Lyft spak A bild 11 och skjut sätet
framåt eller bakåt. När du kör
ska armarna kunna vila på rattkransen.
6) 7)
11AB0A0010
14
LÄR KÄNNA DIN BIL

Inställning av lutning på
ryggstödet
Vrid ratten B bild 13 tills du når önskat
läge.Fällning av ryggstödet
För att fälla ner ryggstödet, tryck på
spaken D bild 14 (rörelse 1) och tryck
ryggstödet framåt tills det blockeras
(rörelse 2).
Släpp sedan upp spaken D och skjut
sätet framåt genom att trycka på
ryggstödet (rörelse 3).
Förarsida och
passagerarsida med
positionsminne
Gör så här för att ställa sätet i
ursprungligt läge:
❒Skjut sätet bakåt genom att trycka på
ryggstödet tills sätet blockeras
(rörelse 4).
❒Tryck på spak D bild 14 (rörelse 5).
❒Lyft ryggstödet (rörelse 6) tills du hör
blockeringsljudet.OBSERVERA! När du trycker på
spaken D bild 14 gör den att sätet
förlorar startpositionen innan det
blockeras i ursprungligt läge. I så fall
måste du ställa in sätets position med
spaken för längsgående justering A bild
11.
Passagerarsida utan
positionsminne
Gör så här för att ställa sätet i
ursprungligt läge:
❒Skjut sätet bakåt genom att trycka på
ryggstödet till önskat läge (rörelse 4).
❒Tryck på spak D bild 14 (rörelse 5).
❒Lyft ryggstödet (rörelse 6) tills du hör
blockeringsljudet.
6)
Typen av fasthakningssätt har valts för
att garantera passagerarens säkerhet.
Om det finns något hinder som stör
rörelsen (t ex. en väska) och
mekanismen inte kan återföra sätet till
startläget, kan man åter sätta fast sätet
genom att endast förflytta ryggstödet,
vilket garanterar att sätet sätts fast
korrekt vid skenorna.
12AB0A0012
13AB0A0011
14AB0A0013
15
Höjdreglering
(berörda versioner och marknader)
För spak C bild 12 uppåt eller nedåt för
att ställa in önskad höjd.

BAKSÄTEN
Frigöra ryggstödet
För versioner med helt säte: lyft
spakarna A och B bild 15 och följ med
ryggstödets rörelse mot sittdynan.
För versioner med delat säte: lyft
spaken A eller B bild 15 för att lossa
vänster respektive höger del av
ryggstödet och fäll ner detta mot
sittdynan.
SPORTSÄTEN FRAM
Positionsinställning
Lyft spak A bild 16 och skjut sätet
framåt eller bakåt. När du kör
ska armarna kunna vila på rattkransen.
6) 7)
Inställning av lutning på
ryggstödet
Vrid ratten B bild 16 tills du når önskat
läge.
Fällning av ryggstödet
Dra spak C bild 17 (den sitter bakom
ryggstödet) uppåt för att fälla
ryggstödet. Släpp sedan spaken och låt
sätet glida framåt medan du trycker
mot ryggstödet.15AB0A0014
16AB0A001517AB0A0016
16
LÄR KÄNNA DIN BIL

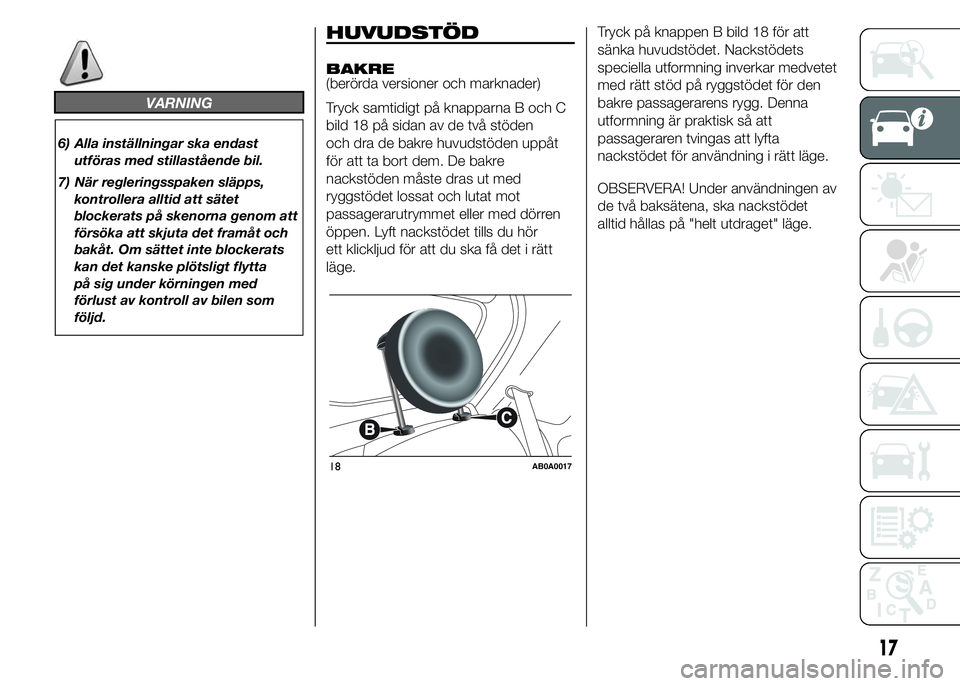

VARNING
6) Alla inställningar ska endast
utföras med stillastående bil.
7) När regleringsspaken släpps,
kontrollera alltid att sätet
blockerats på skenorna genom att
försöka att skjuta det framåt och
bakåt. Om sättet inte blockerats
kan det kanske plötsligt flytta
på sig under körningen med
förlust av kontroll av bilen som
följd.
HUVUDSTÖD
BAKRE
(berörda versioner och marknader)
Tryck samtidigt på knapparna B och C
bild 18 på sidan av de två stöden
och dra de bakre huvudstöden uppåt
för att ta bort dem. De bakre
nackstöden måste dras ut med
ryggstödet lossat och lutat mot
passagerarutrymmet eller med dörren
öppen. Lyft nackstödet tills du hör
ett klickljud för att du ska få det i rätt
läge.Tryck på knappen B bild 18 för att
sänka huvudstödet. Nackstödets
speciella utformning inverkar medvetet
med rätt stöd på ryggstödet för den
bakre passagerarens rygg. Denna
utformning är praktisk så att
passageraren tvingas att lyfta
nackstödet för användning i rätt läge.
OBSERVERA! Under användningen av
de två baksätena, ska nackstödet
alltid hållas på "helt utdraget" läge.
18AB0A0017
17

RATT
Ratten kan ställas in i vertikal riktning.
Lås först upp spaken A bild 19 och
för den neråt till position 2. Ställ sedan
in ratten i önskat läge genom att föra
spaken A till läge 1.
8) 9)
VARNING
8) Inställningarna får bara utföras
när bilen står helt stilla och med
avstängd motor.
9) Alla slags åtgärder inom
eftermarknad som påverkar
styrningen eller rattstången (t ex.
montering av
stöldskyddsanordningar) är
absolut förbjudna. Förutom att de
leder till en försämrad
systemprestanda och att garantin
upphör att gälla, kan detta leda
till allvarliga säkerhetsproblem
samt till att bilen inte längre
stämmer överens med
typgodkännandet.
BACKSPEGLAR
INNERBACKSPEGEL
Backspegeln är försedd med en
skyddsanordning som viker undan
spegeln i händelse av att den skulle
stöta emot en passagerare. Med
spaken A bild 20 går det att ställa in
spegeln på två olika lägen: normalt eller
bländfritt.
INVÄNDIG
ELEKTROKROMISK
SPEGEL
(berörda versioner och marknader)
På vissa versioner har den invändiga
backspegeln elektroniskt styrning med
automatisk omställning till halvljusläge.
19AB0A0018
20AB0A0019
18
LÄR KÄNNA DIN BIL

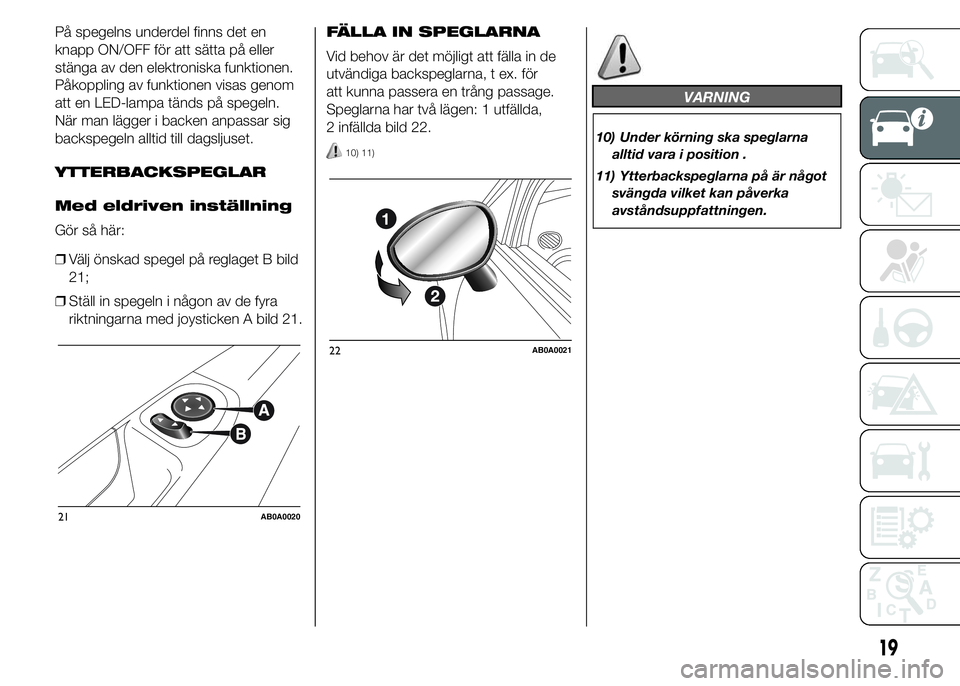

På spegelns underdel finns det en
knapp ON/OFF för att sätta på eller
stänga av den elektroniska funktionen.
Påkoppling av funktionen visas genom
att en LED-lampa tänds på spegeln.
När man lägger i backen anpassar sig
backspegeln alltid till dagsljuset.
YTTERBACKSPEGLAR
Med eldriven inställning
Gör så här:
❒Välj önskad spegel på reglaget B bild
21;
❒Ställ in spegeln i någon av de fyra
riktningarna med joysticken A bild 21.FÄLLA IN SPEGLARNA
Vid behov är det möjligt att fälla in de
utvändiga backspeglarna, t ex. för
att kunna passera en trång passage.
Speglarna har två lägen: 1 utfällda,
2 infällda bild 22.
10) 11)
VARNING
10) Under körning ska speglarna
alltid vara i position .
11) Ytterbackspeglarna på är något
svängda vilket kan påverka
avståndsuppfattningen.
21AB0A0020
22AB0A0021
19

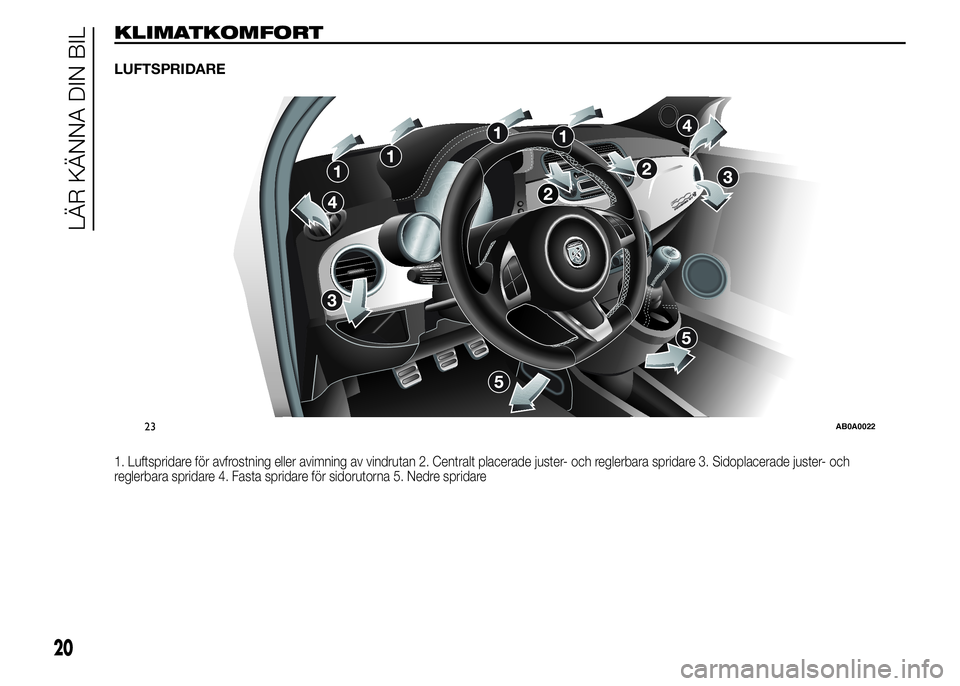

KLIMATKOMFORT
LUFTSPRIDARE
1. Luftspridare för avfrostning eller avimning av vindrutan 2. Centralt placerade juster- och reglerbara spridare 3. Sidoplacerade juster- och
reglerbara spridare 4. Fasta spridare för sidorutorna 5. Nedre spridare
23AB0A0022
20
LÄR KÄNNA DIN BIL
