2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

Varningslampor på
instrumentpanelenInnebörd Åtgärd
rödINTE FASTSPÄNDA SÄKERHETSBÄLTEN
(berörda versioner och marknader)
Varningslampan lyser med ett fast sken när bilen
står stilla och säkerhetsbältet inte är fastspänt på
förarsidan eller passagerarsidan (när
passageraren sitter på sätet).
Om bilen är i rörelse utan att säkerhetsbältena
fram är fastspända tänds varningslampan och
blinkar, samtidigt som det hörs en ljudsignal
(summer).För en permanent inaktivering av den akustiska
varningsanordningen (summern) i S.B.R.-
systemet (Seat Belt Reminder), vänd dig till
Abarths servicenät. Systemet kan återaktiveras i
inställningsmenyn.
VARNING
60) Om varningslampantänds under körningen, ska du omedelbart stanna och vända dig till Abarths servicenät.
61) Om varningslampan
inte tänds när tändningsnyckeln vrids till MAR eller om den lyser under körningen, är det
möjligt att det finns fel på fasthållningsanordningarna. I detta fall kan airbagarna eller bältesförsträckarna inte
aktiveras vid en olycka eller, i ett begränsat antal fall, aktiveras vid fel tillfälle. Innan du fortsätter, kontakta Abarths
servicenät för en omedelbar kontroll av systemet.
62) Ett funktionsfel på varningslampan
(släckt lampa) signaleras genom att varningslampanblinkar, längre än de
normala fyra sekunderna, vilket signalerar att den främre airbagen på passagerarsidan inaktiverats.
77

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeFELFUNKTION PÅ ABS-SYSTEMET
När tändningsnyckeln vrids till läget MAR tänds
varningslampan, men den ska slockna igen efter
några sekunder.
Varningslampan tänds när systemet inte fungerar
effektivt. Bromssystemet fungerar fortfarande,
men utan stöd av ABS.
Displayen visar det särskilda meddelandet.Fortsätt att köra försiktigt och kontakta Abarths
servicenät snarast möjligt.
orangeFRÅNKOPPLAD LUFTKUDDE PÅ
PASSAGERARSIDAN
Varningslampan
tänds och airbagen fram på
passagerarsidan inaktiveras.
När tändningsnyckeln vrids till läget MAR och
airbagen fram på passagerarsidan är aktiverad
tänds varningslampan
och lyser i cirka 4
sekunder, sedan blinkar den i 4 sekunder och ska
därefter slockna.
Om varningslampan börjar blinka, signalerar det
ett funktionsfel på varningslampan för funktionsfel
i airbagsystemet.Innan du fortsätter att köra, ska du kontakta
Abarths servicenät för omedelbar kontroll av
systemet.
63)
78
LÄR KÄNNA INSTRUMENTPANELEN

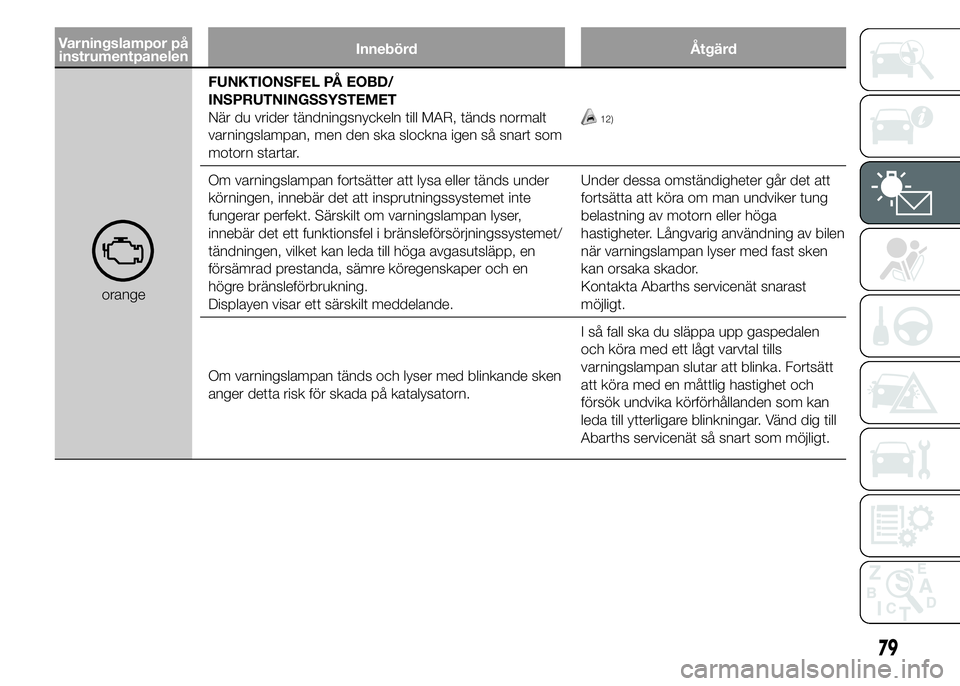

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeFUNKTIONSFEL PÅ EOBD/
INSPRUTNINGSSYSTEMET
När du vrider tändningsnyckeln till MAR, tänds normalt
varningslampan, men den ska slockna igen så snart som
motorn startar.
12)
Om varningslampan fortsätter att lysa eller tänds under
körningen, innebär det att insprutningssystemet inte
fungerar perfekt. Särskilt om varningslampan lyser,
innebär det ett funktionsfel i bränsleförsörjningssystemet/
tändningen, vilket kan leda till höga avgasutsläpp, en
försämrad prestanda, sämre köregenskaper och en
högre bränsleförbrukning.
Displayen visar ett särskilt meddelande.Under dessa omständigheter går det att
fortsätta att köra om man undviker tung
belastning av motorn eller höga
hastigheter. Långvarig användning av bilen
när varningslampan lyser med fast sken
kan orsaka skador.
Kontakta Abarths servicenät snarast
möjligt.
Om varningslampan tänds och lyser med blinkande sken
anger detta risk för skada på katalysatorn.I så fall ska du släppa upp gaspedalen
och köra med ett lågt varvtal tills
varningslampan slutar att blinka. Fortsätt
att köra med en måttlig hastighet och
försök undvika körförhållanden som kan
leda till ytterligare blinkningar. Vänd dig till
Abarths servicenät så snart som möjligt.
79

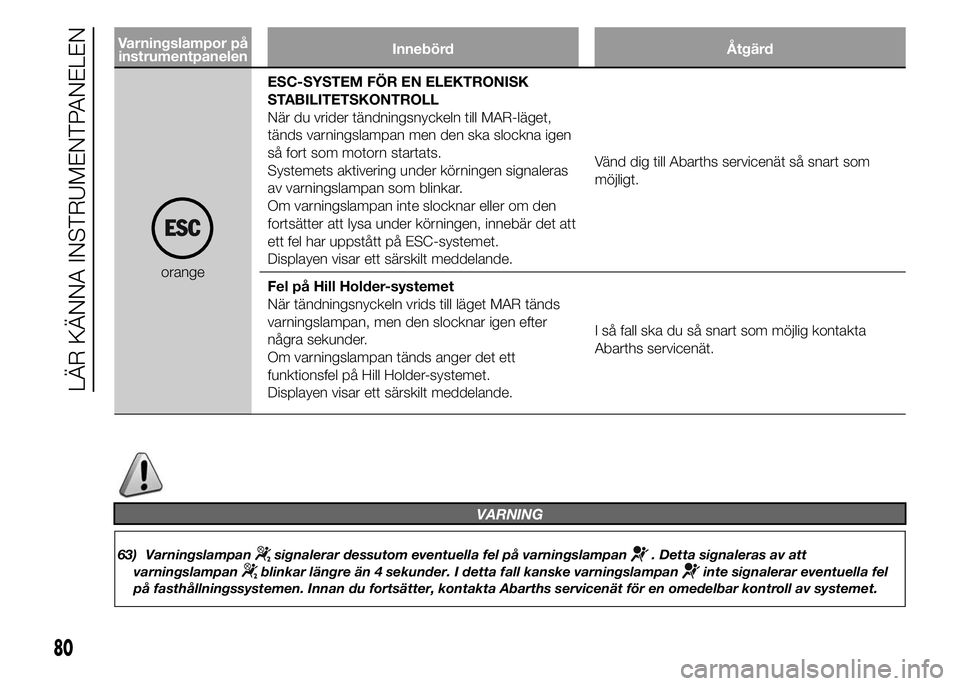

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeESC-SYSTEM FÖR EN ELEKTRONISK
STABILITETSKONTROLL
När du vrider tändningsnyckeln till MAR-läget,
tänds varningslampan men den ska slockna igen
så fort som motorn startats.
Systemets aktivering under körningen signaleras
av varningslampan som blinkar.
Om varningslampan inte slocknar eller om den
fortsätter att lysa under körningen, innebär det att
ett fel har uppstått på ESC-systemet.
Displayen visar ett särskilt meddelande.Vänd dig till Abarths servicenät så snart som
möjligt.
Fel på Hill Holder-systemet
När tändningsnyckeln vrids till läget MAR tänds
varningslampan, men den slocknar igen efter
några sekunder.
Om varningslampan tänds anger det ett
funktionsfel på Hill Holder-systemet.
Displayen visar ett särskilt meddelande.I så fall ska du så snart som möjlig kontakta
Abarths servicenät.
VARNING
63) Varningslampansignalerar dessutom eventuella fel på varningslampan. Detta signaleras av att
varningslampan
blinkar längre än 4 sekunder. I detta fall kanske varningslampaninte signalerar eventuella fel
på fasthållningssystemen. Innan du fortsätter, kontakta Abarths servicenät för en omedelbar kontroll av systemet.
80
LÄR KÄNNA INSTRUMENTPANELEN

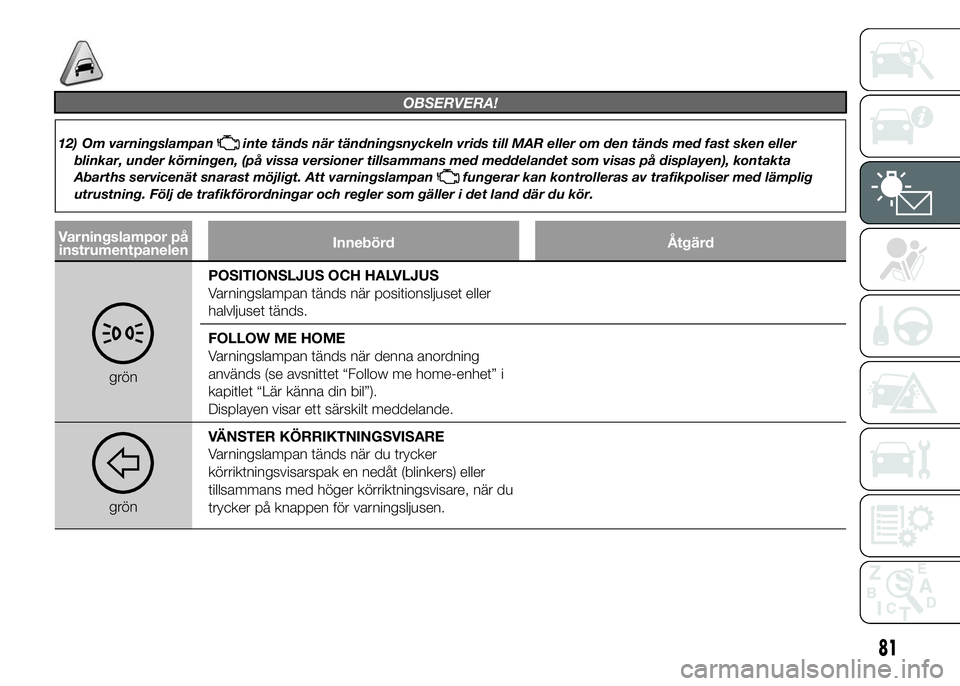

OBSERVERA!
12) Om varningslampaninte tänds när tändningsnyckeln vrids till MAR eller om den tänds med fast sken eller
blinkar, under körningen, (på vissa versioner tillsammans med meddelandet som visas på displayen), kontakta
Abarths servicenät snarast möjligt. Att varningslampan
fungerar kan kontrolleras av trafikpoliser med lämplig
utrustning. Följ de trafikförordningar och regler som gäller i det land där du kör.
Varningslampor på
instrumentpanelenInnebörd Åtgärd
grönPOSITIONSLJUS OCH HALVLJUS
Varningslampan tänds när positionsljuset eller
halvljuset tänds.
FOLLOW ME HOME
Varningslampan tänds när denna anordning
används (se avsnittet “Follow me home-enhet” i
kapitlet “Lär känna din bil”).
Displayen visar ett särskilt meddelande.
grönVÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker
körriktningsvisarspak en nedåt (blinkers) eller
tillsammans med höger körriktningsvisare, när du
trycker på knappen för varningsljusen.
81

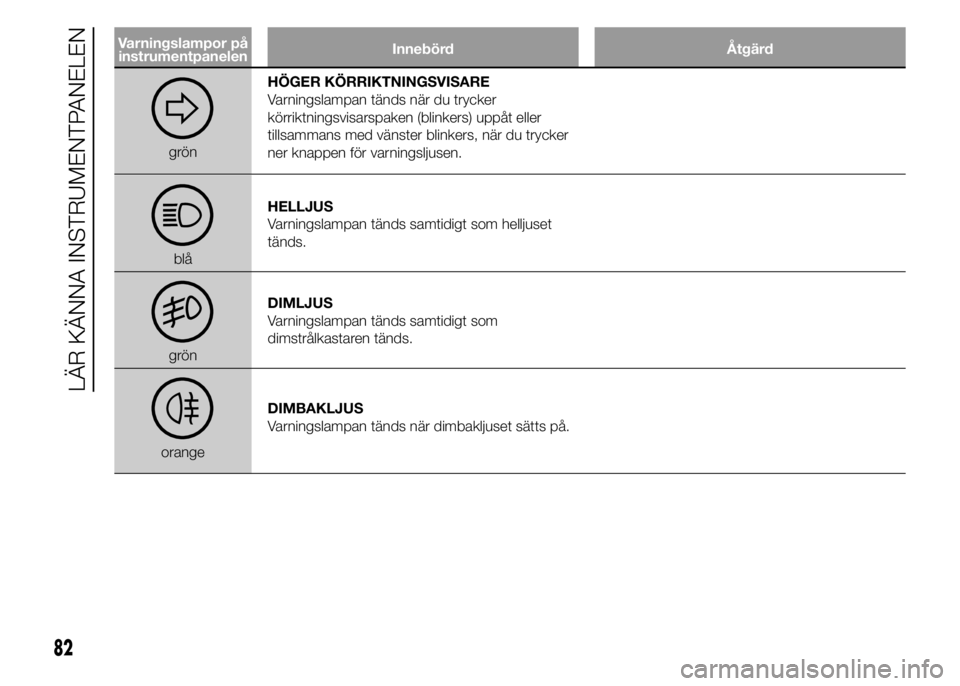

Varningslampor på
instrumentpanelenInnebörd Åtgärd
grönHÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när du trycker
körriktningsvisarspaken (blinkers) uppåt eller
tillsammans med vänster blinkers, när du trycker
ner knappen för varningsljusen.
blåHELLJUS
Varningslampan tänds samtidigt som helljuset
tänds.
grönDIMLJUS
Varningslampan tänds samtidigt som
dimstrålkastaren tänds.
orangeDIMBAKLJUS
Varningslampan tänds när dimbakljuset sätts på.
82
LÄR KÄNNA INSTRUMENTPANELEN

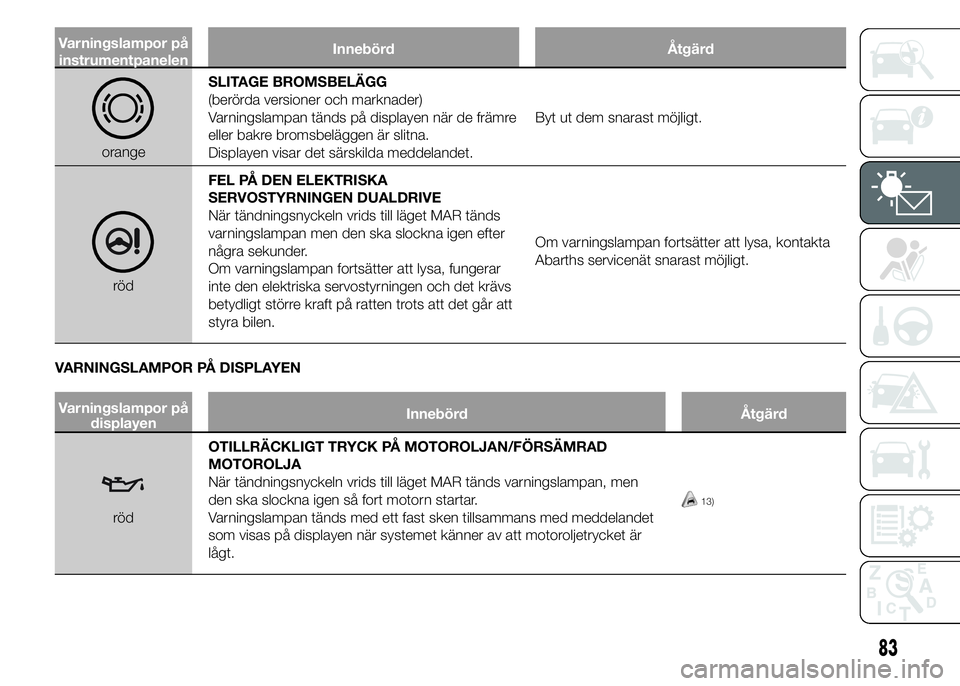

Varningslampor på
instrumentpanelenInnebörd Åtgärd
orangeSLITAGE BROMSBELÄGG
(berörda versioner och marknader)
Varningslampan tänds på displayen när de främre
eller bakre bromsbeläggen är slitna.
Displayen visar det särskilda meddelandet.Byt ut dem snarast möjligt.
rödFEL PÅ DEN ELEKTRISKA
SERVOSTYRNINGEN DUALDRIVE
När tändningsnyckeln vrids till läget MAR tänds
varningslampan men den ska slockna igen efter
några sekunder.
Om varningslampan fortsätter att lysa, fungerar
inte den elektriska servostyrningen och det krävs
betydligt större kraft på ratten trots att det går att
styra bilen.Om varningslampan fortsätter att lysa, kontakta
Abarths servicenät snarast möjligt.
VARNINGSLAMPOR PÅ DISPLAYEN
Varningslampor på
displayenInnebörd Åtgärd
rödOTILLRÄCKLIGT TRYCK PÅ MOTOROLJAN/FÖRSÄMRAD
MOTOROLJA
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men
den ska slockna igen så fort motorn startar.
Varningslampan tänds med ett fast sken tillsammans med meddelandet
som visas på displayen när systemet känner av att motoroljetrycket är
lågt.
13)
83

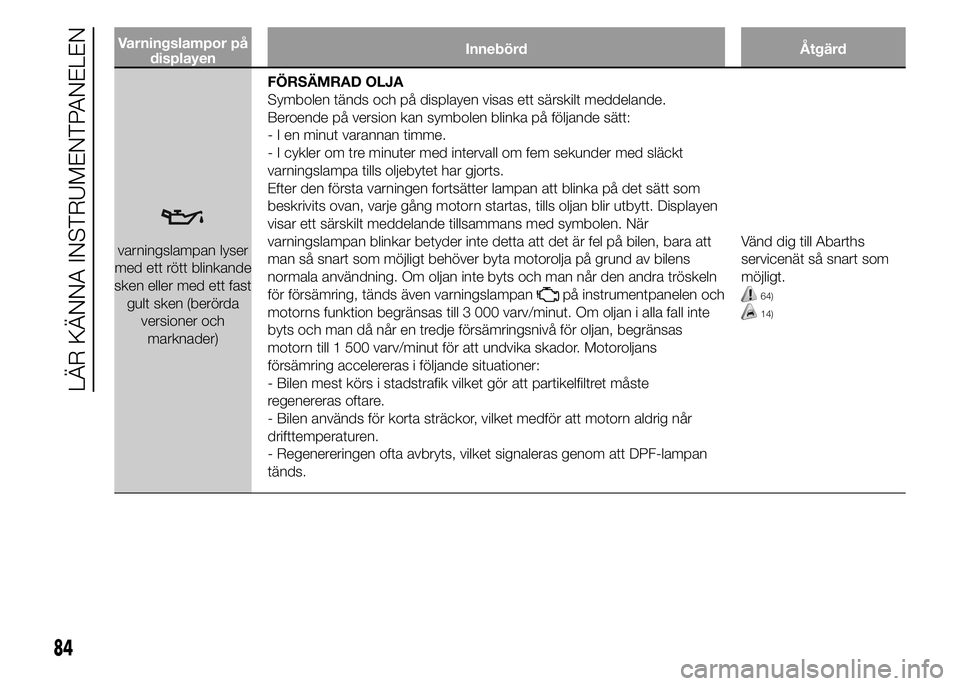

Varningslampor på
displayenInnebörd Åtgärd
varningslampan lyser
med ett rött blinkande
sken eller med ett fast
gult sken (berörda
versioner och
marknader)FÖRSÄMRAD OLJA
Symbolen tänds och på displayen visas ett särskilt meddelande.
Beroende på version kan symbolen blinka på följande sätt:
- I en minut varannan timme.
- I cykler om tre minuter med intervall om fem sekunder med släckt
varningslampa tills oljebytet har gjorts.
Efter den första varningen fortsätter lampan att blinka på det sätt som
beskrivits ovan, varje gång motorn startas, tills oljan blir utbytt. Displayen
visar ett särskilt meddelande tillsammans med symbolen. När
varningslampan blinkar betyder inte detta att det är fel på bilen, bara att
man så snart som möjligt behöver byta motorolja på grund av bilens
normala användning. Om oljan inte byts och man når den andra tröskeln
för försämring, tänds även varningslampan
på instrumentpanelen och
motorns funktion begränsas till 3 000 varv/minut. Om oljan i alla fall inte
byts och man då når en tredje försämringsnivå för oljan, begränsas
motorn till 1 500 varv/minut för att undvika skador. Motoroljans
försämring accelereras i följande situationer:
- Bilen mest körs i stadstrafik vilket gör att partikelfiltret måste
regenereras oftare.
- Bilen används för korta sträckor, vilket medför att motorn aldrig når
drifttemperaturen.
- Regenereringen ofta avbryts, vilket signaleras genom att DPF-lampan
tänds.Vänd dig till Abarths
servicenät så snart som
möjligt.64)
14)
84
