2016 Abarth 500 Drift- och underhållshandbok (in Swedish)

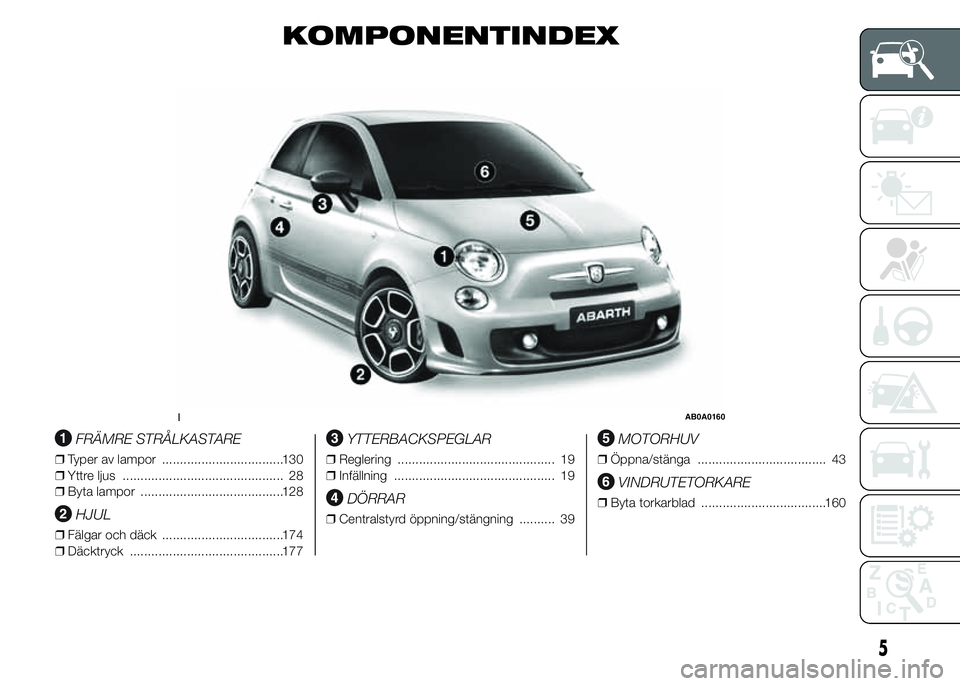

KOMPONENTINDEX
.
FRÄMRE STRÅLKASTARE
❒Typer av lampor ..................................130
❒Yttre ljus ............................................. 28
❒Byta lampor ........................................128
HJUL
❒Fälgar och däck ..................................174
❒Däcktryck ...........................................177
YTTERBACKSPEGLAR
❒Reglering ............................................ 19
❒Infällning ............................................. 19
DÖRRAR
❒Centralstyrd öppning/stängning .......... 39
MOTORHUV
❒Öppna/stänga .................................... 43
VINDRUTETORKARE
❒Byta torkarblad ...................................160
1AB0A0160
5

.

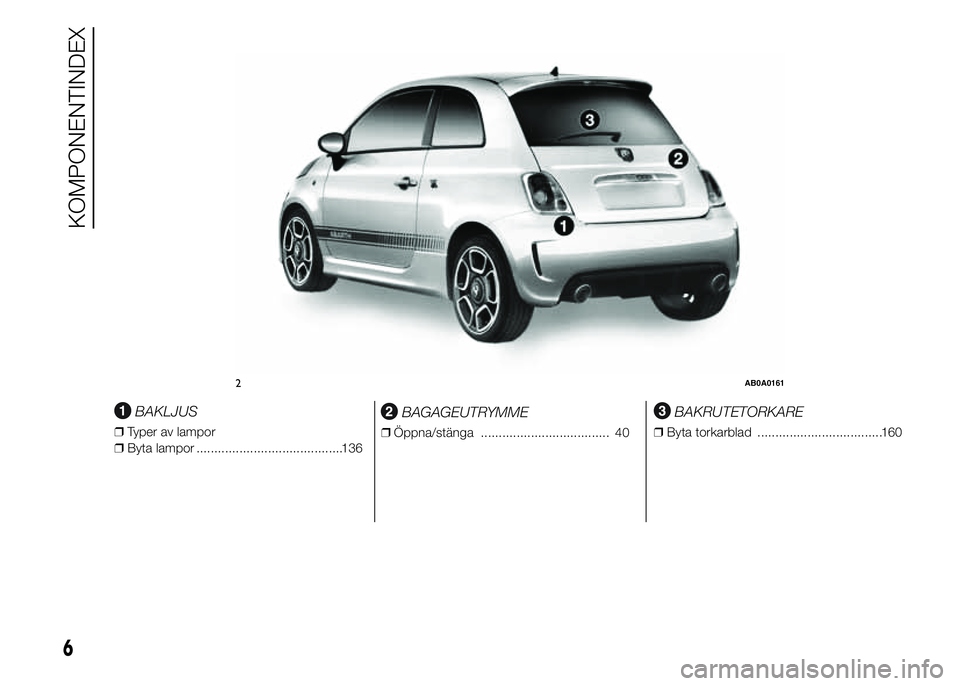

BAKLJUS
❒Typer av lampor
❒Byta lampor .........................................136
BAGAGEUTRYMME
❒Öppna/stänga .................................... 40
BAKRUTETORKARE
❒Byta torkarblad ...................................160
.
2AB0A0161
6

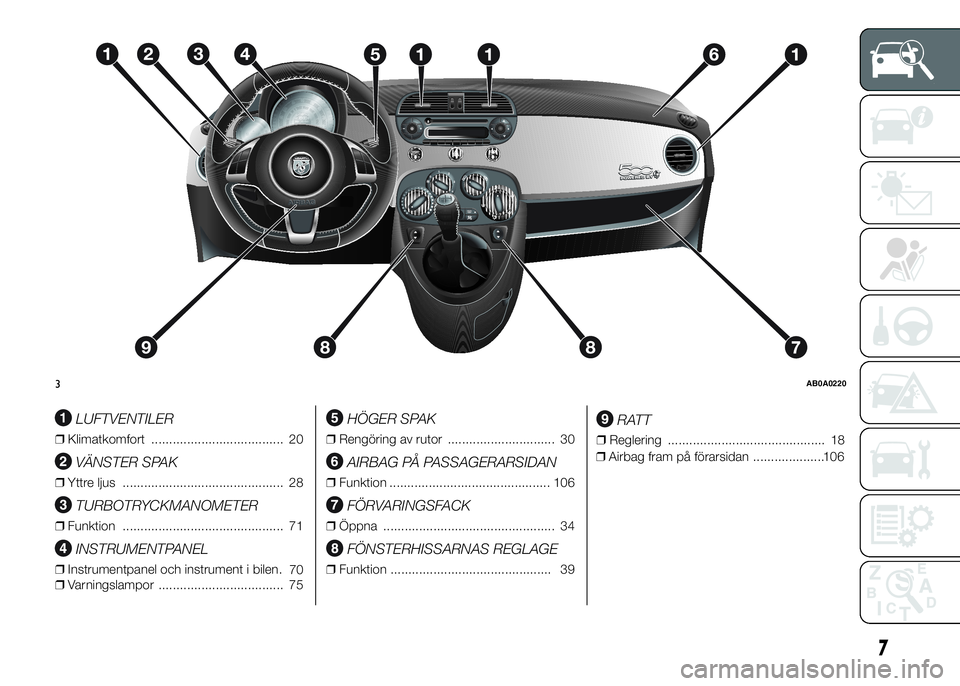

KOMPONENTINDEX

LUFTVENTILER
❒Klimatkomfort ..................................... 20
VÄNSTER SPAK
❒Yttre ljus ............................................. 28
TURBOTRYCKMANOMETER
❒Funktion ............................................. 71
INSTRUMENTPANEL
❒Instrumentpanel och instrument i bilen.
❒Varningslampor ................................... 75
HÖGER SPAK
❒Rengöring av rutor .............................. 30
AIRBAG PÅ PASSAGERARSIDAN
❒Funktion ............................................. 106
FÖRVARINGSFACK
❒Öppna ................................................ 34
FÖNSTERHISSARNAS REGLAGE
❒Funktion ............................................. 39
RATT
❒Reglering ............................................ 18
❒Airbag fram på förarsidan ....................106
3AB0A0220
7
70

.

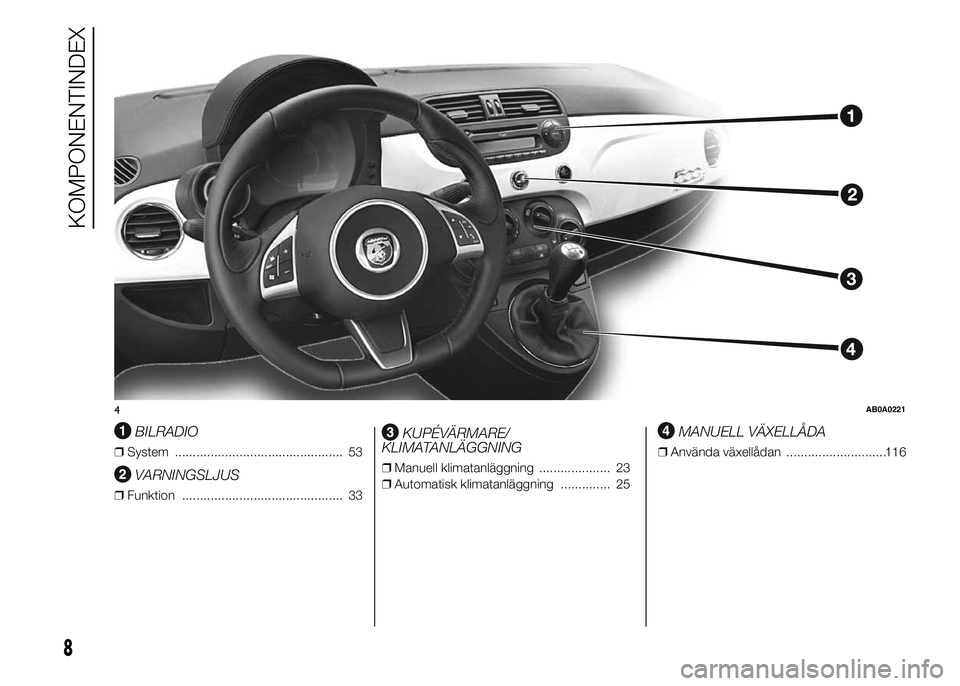

BILRADIO
❒System ............................................... 53
VARNINGSLJUS
❒Funktion ............................................. 33
KUPÉVÄRMARE/
KLIMATANLÄGGNING
❒Manuell klimatanläggning .................... 23
❒Automatisk klimatanläggning .............. 25
MANUELL VÄXELLÅDA
❒Använda växellådan ............................116
4AB0A0221
8
KOMPONENTINDEX

LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.SYMBOLER .................................... 10
FIAT CODE-SYSTEMET .................. 10
NYCKLAR ....................................... 11
TÄNDLÅS ........................................ 13
SÄTEN ............................................ 14
HUVUDSTÖD .................................. 17
RATT ............................................... 18
BACKSPEGLAR .............................. 18
KLIMATKOMFORT .......................... 20
UPPVÄRMNING OCH
VENTILATION.................................. 21
MANUELL KLIMATANLÄGGNING ... 23
AUTOMATISK
KLIMATANLÄGGNING .................... 25
UTVÄNDIGA LJUS .......................... 28
RENGÖRA RUTORNA .................... 30
BELYSNINGSENHETER .................. 31
REGLAGE ....................................... 32
INRE UTRUSTNING ........................ 34
TAK MED FAST GLAS ..................... 36
ELDRIVET SOLTAK ......................... 37
DÖRRAR......................................... 38
FÖNSTERHISSAR ........................... 39
BAGAGEUTRYMME........................ 40
MOTORHUV ................................... 43
LASTHÅLLARE/SKIDHÅLLARE ....... 44
STRÅLKASTARE ............................. 45ESC-SYSTEMET ............................. 46
ITPMS-SYSTEM (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 49
EOBD-SYSTEM .............................. 51
ELEKTRISK
DUALDRIVE-SERVOSTYRNING ...... 52
BILRADIONS SYSTEM .................... 53
TILLBEHÖR SOM KÖPTS AV
KUNDEN ......................................... 54
PARKERINGSSENSORER............... 55
TANKA BILEN ................................. 57
MILJÖSKYDD ................................. 58
9

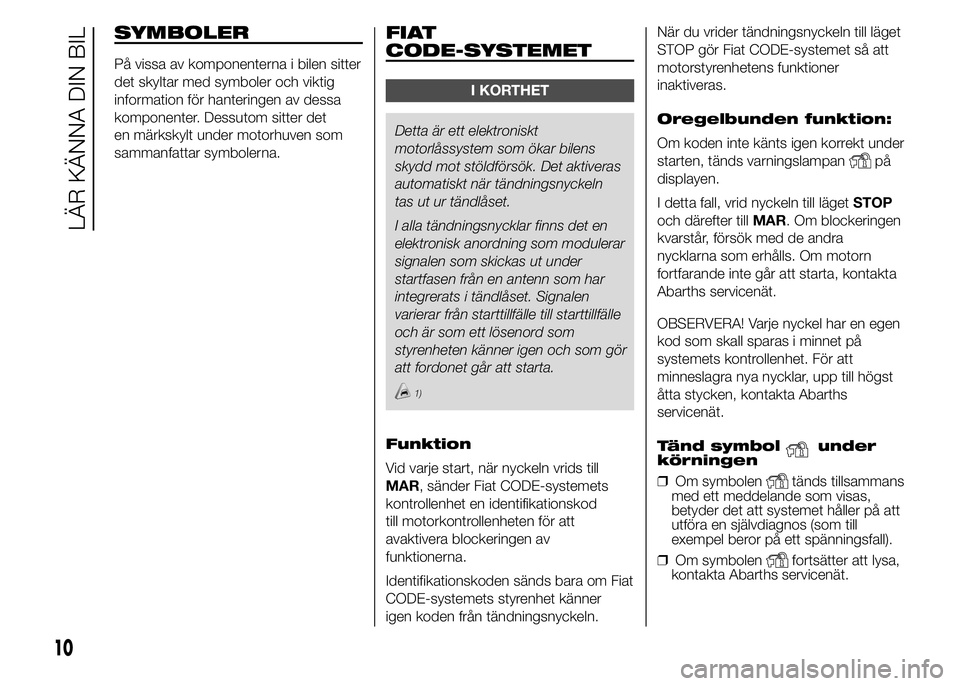

SYMBOLER
På vissa av komponenterna i bilen sitter
det skyltar med symboler och viktig
information för hanteringen av dessa
komponenter. Dessutom sitter det
en märkskylt under motorhuven som
sammanfattar symbolerna.
FIAT
CODE-SYSTEMET
I KORTHET
Detta är ett elektroniskt
motorlåssystem som ökar bilens
skydd mot stöldförsök. Det aktiveras
automatiskt när tändningsnyckeln
tas ut ur tändlåset.
I alla tändningsnycklar finns det en
elektronisk anordning som modulerar
signalen som skickas ut under
startfasen från en antenn som har
integrerats i tändlåset. Signalen
varierar från starttillfälle till starttillfälle
och är som ett lösenord som
styrenheten känner igen och som gör
att fordonet går att starta.
1)
Funktion
Vid varje start, när nyckeln vrids till
MAR, sänder Fiat CODE-systemets
kontrollenhet en identifikationskod
till motorkontrollenheten för att
avaktivera blockeringen av
funktionerna.
Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner
igen koden från tändningsnyckeln.När du vrider tändningsnyckeln till läget
STOP gör Fiat CODE-systemet så att
motorstyrenhetens funktioner
inaktiveras.
Oregelbunden funktion:
Om koden inte känts igen korrekt under
starten, tänds varningslampan
på
displayen.
I detta fall, vrid nyckeln till lägetSTOP
och därefter tillMAR. Om blockeringen
kvarstår, försök med de andra
nycklarna som erhålls. Om motorn
fortfarande inte går att starta, kontakta
Abarths servicenät.
OBSERVERA! Varje nyckel har en egen
kod som skall sparas i minnet på
systemets kontrollenhet. För att
minneslagra nya nycklar, upp till högst
åtta stycken, kontakta Abarths
servicenät.
Tänd symbol
under
körningen
❒Om symbolen
tänds tillsammans
med ett meddelande som visas,
betyder det att systemet håller på att
utföra en självdiagnos (som till
exempel beror på ett spänningsfall).
❒Om symbolen
fortsätter att lysa,
kontakta Abarths servicenät.
10
LÄR KÄNNA DIN BIL

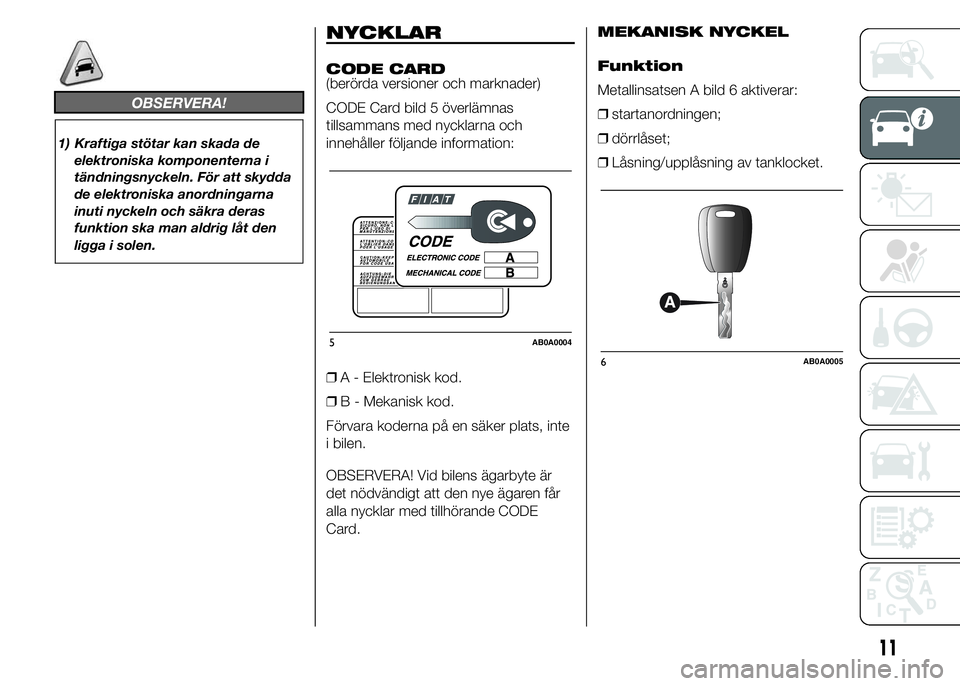

OBSERVERA!
1) Kraftiga stötar kan skada de
elektroniska komponenterna i
tändningsnyckeln. För att skydda
de elektroniska anordningarna
inuti nyckeln och säkra deras
funktion ska man aldrig låt den
ligga i solen.
NYCKLAR
CODE CARD
(berörda versioner och marknader)
CODE Card bild 5 överlämnas
tillsammans med nycklarna och
innehåller följande information:
❒A - Elektronisk kod.
❒B - Mekanisk kod.
Förvara koderna på en säker plats, inte
i bilen.
OBSERVERA! Vid bilens ägarbyte är
det nödvändigt att den nye ägaren får
alla nycklar med tillhörande CODE
Card.MEKANISK NYCKEL
Funktion
Metallinsatsen A bild 6 aktiverar:
❒startanordningen;
❒dörrlåset;
❒Låsning/upplåsning av tanklocket.
5AB0A0004
6AB0A0005
11

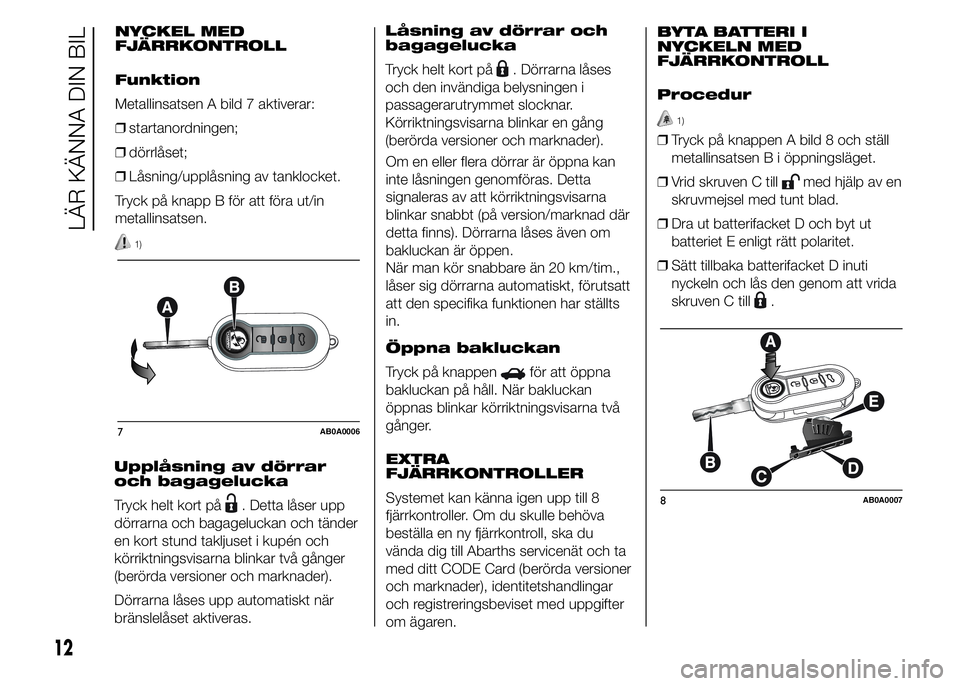

Upplåsning av dörrar
och bagagelucka
Tryck helt kort på
. Detta låser upp
dörrarna och bagageluckan och tänder
en kort stund takljuset i kupén och
körriktningsvisarna blinkar två gånger
(berörda versioner och marknader).
Dörrarna låses upp automatiskt när
bränslelåset aktiveras.Låsning av dörrar och
bagagelucka
Tryck helt kort på
. Dörrarna låses
och den invändiga belysningen i
passagerarutrymmet slocknar.
Körriktningsvisarna blinkar en gång
(berörda versioner och marknader).
Om en eller flera dörrar är öppna kan
inte låsningen genomföras. Detta
signaleras av att körriktningsvisarna
blinkar snabbt (på version/marknad där
detta finns). Dörrarna låses även om
bakluckan är öppen.
När man kör snabbare än 20 km/tim.,
låser sig dörrarna automatiskt, förutsatt
att den specifika funktionen har ställts
in.
Öppna bakluckan
Tryck på knappen
för att öppna
bakluckan på håll. När bakluckan
öppnas blinkar körriktningsvisarna två
gånger.
EXTRA
FJÄRRKONTROLLER
Systemet kan känna igen upp till 8
fjärrkontroller. Om du skulle behöva
beställa en ny fjärrkontroll, ska du
vända dig till Abarths servicenät och ta
med ditt CODE Card (berörda versioner
och marknader), identitetshandlingar
och registreringsbeviset med uppgifter
om ägaren.BYTA BATTERI I
NYCKELN MED
FJÄRRKONTROLL
Procedur
1)
❒Tryck på knappen A bild 8 och ställ
metallinsatsen B i öppningsläget.
❒Vrid skruven C till
med hjälp av en
skruvmejsel med tunt blad.
❒Dra ut batterifacket D och byt ut
batteriet E enligt rätt polaritet.
❒Sätt tillbaka batterifacket D inuti
nyckeln och lås den genom att vrida
skruven C till
.
7AB0A0006
8AB0A0007
12
LÄR KÄNNA DIN BIL
NYCKEL MED
FJÄRRKONTROLL
Funktion
Metallinsatsen A bild 7 aktiverar:
❒startanordningen;
❒dörrlåset;
❒Låsning/upplåsning av tanklocket.
Tryck på knapp B för att föra ut/in
metallinsatsen.
1)
