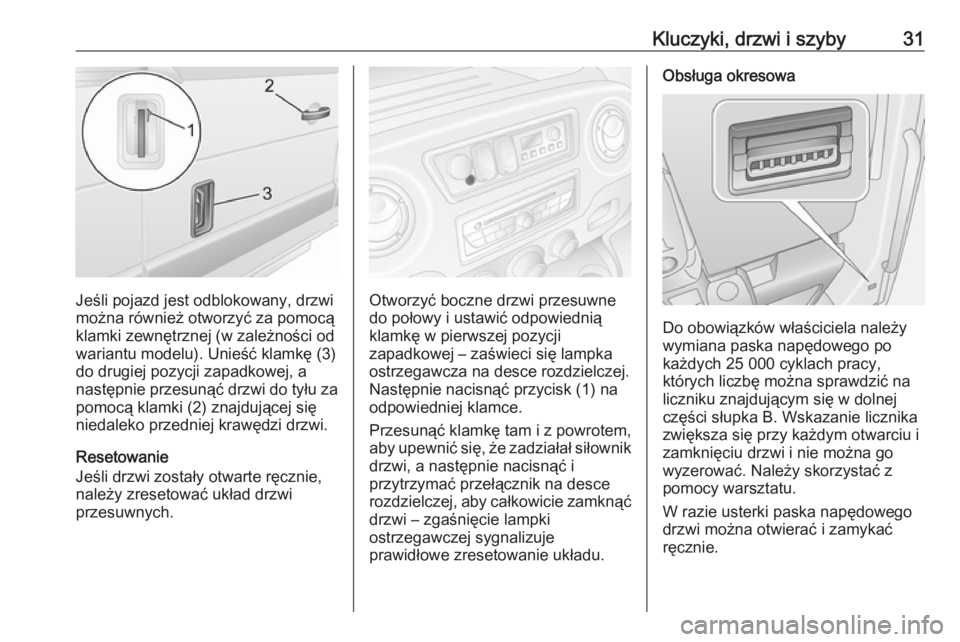

Kluczyki, drzwi i szyby31
Jeśli pojazd jest odblokowany, drzwi
można również otworzyć za pomocą
klamki zewnętrznej (w zależności od wariantu modelu). Unieść klamkę (3)
do drugiej pozycji zapadkowej, a
następnie przesunąć drzwi do tyłu za
pomocą klamki (2) znajdującej się
niedaleko przedniej krawędzi drzwi.
Resetowanie
Jeśli drzwi zostały otwarte ręcznie,
należy zresetować układ drzwi
przesuwnych.Otworzyć boczne drzwi przesuwne
do połowy i ustawić odpowiednią
klamkę w pierwszej pozycji
zapadkowej – zaświeci się lampka
ostrzegawcza na desce rozdzielczej.
Następnie nacisnąć przycisk (1) na
odpowiedniej klamce.
Przesunąć klamkę tam i z powrotem, aby upewnić się, że zadziałał siłownik drzwi, a następnie nacisnąć i
przytrzymać przełącznik na desce
rozdzielczej, aby całkowicie zamknąć
drzwi – zgaśnięcie lampki
ostrzegawczej sygnalizuje
prawidłowe zresetowanie układu.
Obsługa okresowa
Do obowiązków właściciela należy
wymiana paska napędowego po
każdych 25 000 cyklach pracy,
których liczbę można sprawdzić na
liczniku znajdującym się w dolnej
części słupka B. Wskazanie licznika
zwiększa się przy każdym otwarciu i
zamknięciu drzwi i nie można go
wyzerować. Należy skorzystać z
pomocy warsztatu.
W razie usterki paska napędowego
drzwi można otwierać i zamykać
ręcznie.

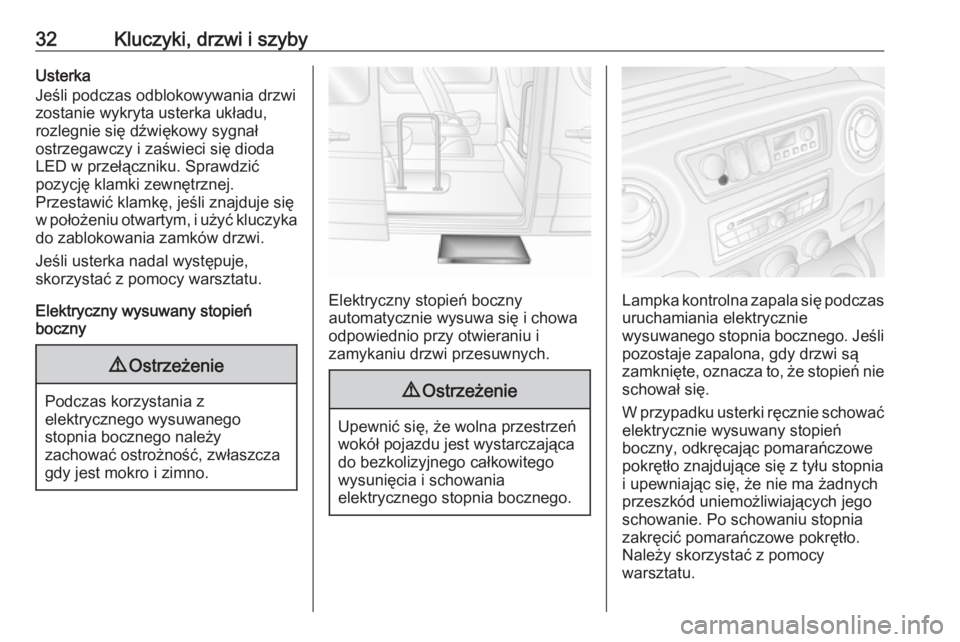

32Kluczyki, drzwi i szybyUsterka
Jeśli podczas odblokowywania drzwi
zostanie wykryta usterka układu,
rozlegnie się dźwiękowy sygnał
ostrzegawczy i zaświeci się dioda
LED w przełączniku. Sprawdzić
pozycję klamki zewnętrznej.
Przestawić klamkę, jeśli znajduje się
w położeniu otwartym, i użyć kluczyka do zablokowania zamków drzwi.
Jeśli usterka nadal występuje,
skorzystać z pomocy warsztatu.
Elektryczny wysuwany stopień
boczny9 Ostrzeżenie
Podczas korzystania z
elektrycznego wysuwanego
stopnia bocznego należy
zachować ostrożność, zwłaszcza
gdy jest mokro i zimno.
Elektryczny stopień boczny
automatycznie wysuwa się i chowa
odpowiednio przy otwieraniu i
zamykaniu drzwi przesuwnych.
9 Ostrzeżenie
Upewnić się, że wolna przestrzeń
wokół pojazdu jest wystarczająca
do bezkolizyjnego całkowitego
wysunięcia i schowania
elektrycznego stopnia bocznego.
Lampka kontrolna zapala się podczas uruchamiania elektrycznie
wysuwanego stopnia bocznego. Jeśli
pozostaje zapalona, gdy drzwi są
zamknięte, oznacza to, że stopień nie schował się.
W przypadku usterki ręcznie schować
elektrycznie wysuwany stopień
boczny, odkręcając pomarańczowe
pokrętło znajdujące się z tyłu stopnia
i upewniając się, że nie ma żadnych
przeszkód uniemożliwiających jego
schowanie. Po schowaniu stopnia
zakręcić pomarańczowe pokrętło.
Należy skorzystać z pomocy
warsztatu.

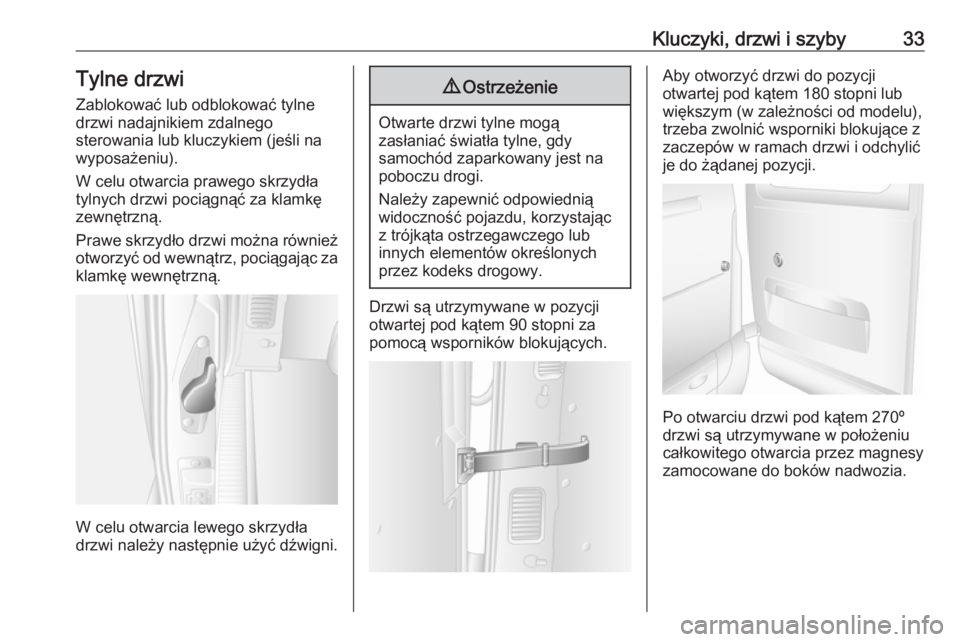

Kluczyki, drzwi i szyby33Tylne drzwiZablokować lub odblokować tylne
drzwi nadajnikiem zdalnego
sterowania lub kluczykiem (jeśli na
wyposażeniu).
W celu otwarcia prawego skrzydła
tylnych drzwi pociągnąć za klamkę
zewnętrzną.
Prawe skrzydło drzwi można również
otworzyć od wewnątrz, pociągając za klamkę wewnętrzną.
W celu otwarcia lewego skrzydła
drzwi należy następnie użyć dźwigni.
9 Ostrzeżenie
Otwarte drzwi tylne mogą
zasłaniać światła tylne, gdy
samochód zaparkowany jest na
poboczu drogi.
Należy zapewnić odpowiednią
widoczność pojazdu, korzystając
z trójkąta ostrzegawczego lub
innych elementów określonych
przez kodeks drogowy.
Drzwi są utrzymywane w pozycji
otwartej pod kątem 90 stopni za
pomocą wsporników blokujących.
Aby otworzyć drzwi do pozycji
otwartej pod kątem 180 stopni lub
większym (w zależności od modelu),
trzeba zwolnić wsporniki blokujące z
zaczepów w ramach drzwi i odchylić
je do żądanej pozycji.
Po otwarciu drzwi pod kątem 270º
drzwi są utrzymywane w położeniu
całkowitego otwarcia przez magnesy
zamocowane do boków nadwozia.

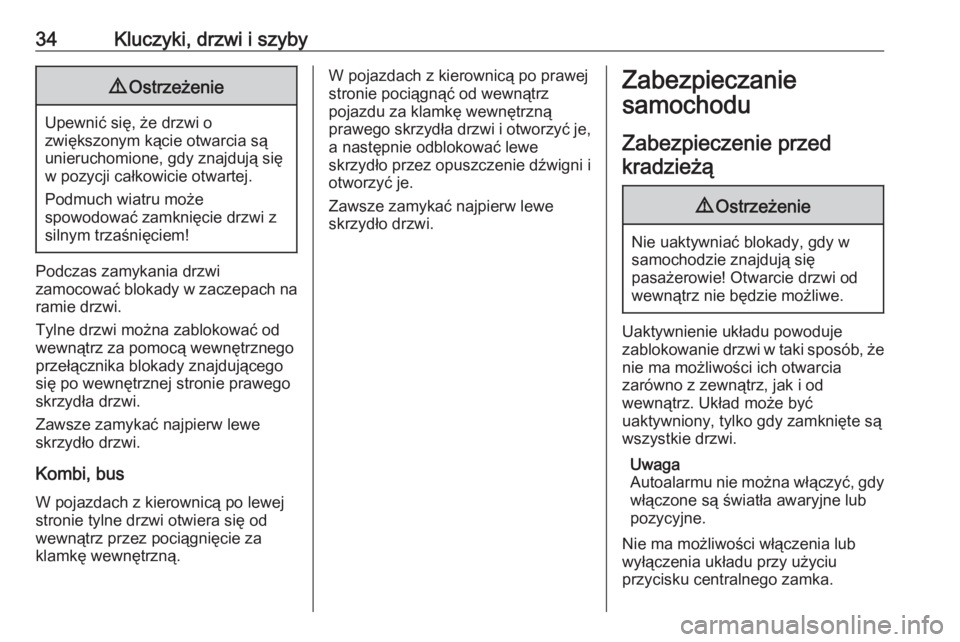

34Kluczyki, drzwi i szyby9Ostrzeżenie
Upewnić się, że drzwi o
zwiększonym kącie otwarcia są
unieruchomione, gdy znajdują się
w pozycji całkowicie otwartej.
Podmuch wiatru może
spowodować zamknięcie drzwi z
silnym trzaśnięciem!
Podczas zamykania drzwi
zamocować blokady w zaczepach na
ramie drzwi.
Tylne drzwi można zablokować od
wewnątrz za pomocą wewnętrznego
przełącznika blokady znajdującego
się po wewnętrznej stronie prawego
skrzydła drzwi.
Zawsze zamykać najpierw lewe
skrzydło drzwi.
Kombi, bus
W pojazdach z kierownicą po lewej
stronie tylne drzwi otwiera się od
wewnątrz przez pociągnięcie za
klamkę wewnętrzną.
W pojazdach z kierownicą po prawej
stronie pociągnąć od wewnątrz
pojazdu za klamkę wewnętrzną
prawego skrzydła drzwi i otworzyć je, a następnie odblokować lewe
skrzydło przez opuszczenie dźwigni i
otworzyć je.
Zawsze zamykać najpierw lewe
skrzydło drzwi.Zabezpieczanie
samochodu
Zabezpieczenie przedkradzieżą9 Ostrzeżenie
Nie uaktywniać blokady, gdy w
samochodzie znajdują się
pasażerowie! Otwarcie drzwi od
wewnątrz nie będzie możliwe.
Uaktywnienie układu powoduje
zablokowanie drzwi w taki sposób, że
nie ma możliwości ich otwarcia
zarówno z zewnątrz, jak i od
wewnątrz. Układ może być
uaktywniony, tylko gdy zamknięte są
wszystkie drzwi.
Uwaga
Autoalarmu nie można włączyć, gdy włączone są światła awaryjne lub
pozycyjne.
Nie ma możliwości włączenia lub
wyłączenia układu przy użyciu
przycisku centralnego zamka.

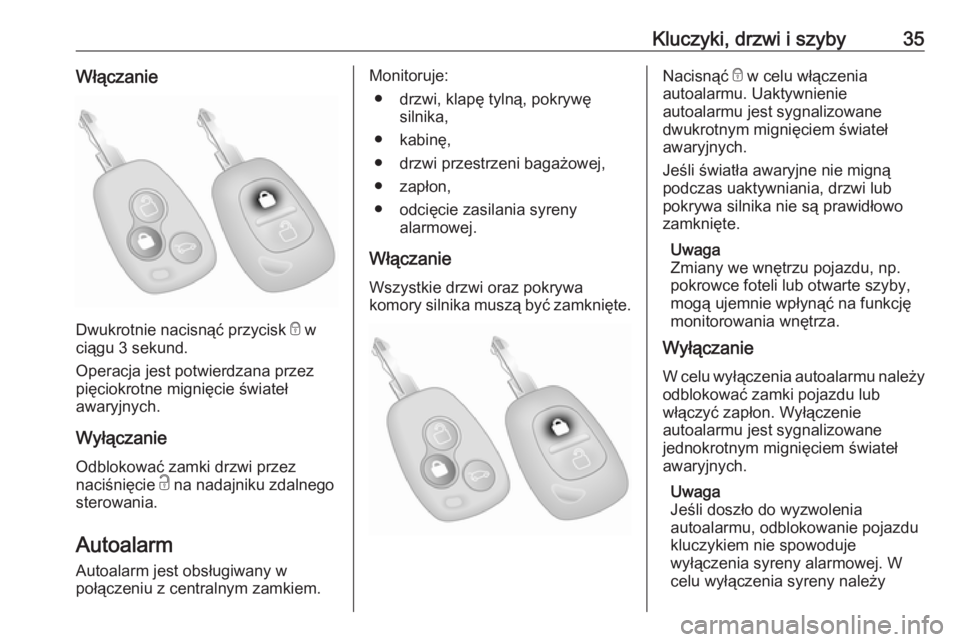

Kluczyki, drzwi i szyby35Włączanie
Dwukrotnie nacisnąć przycisk e w
ciągu 3 sekund.
Operacja jest potwierdzana przez
pięciokrotne mignięcie świateł
awaryjnych.
Wyłączanie
Odblokować zamki drzwi przez
naciśnięcie c na nadajniku zdalnego
sterowania.
Autoalarm
Autoalarm jest obsługiwany w
połączeniu z centralnym zamkiem.
Monitoruje:
● drzwi, klapę tylną, pokrywę silnika,
● kabinę,
● drzwi przestrzeni bagażowej,
● zapłon,
● odcięcie zasilania syreny alarmowej.
Włączanie
Wszystkie drzwi oraz pokrywa
komory silnika muszą być zamknięte.Nacisnąć e w celu włączenia
autoalarmu. Uaktywnienie
autoalarmu jest sygnalizowane
dwukrotnym mignięciem świateł
awaryjnych.
Jeśli światła awaryjne nie migną
podczas uaktywniania, drzwi lub
pokrywa silnika nie są prawidłowo
zamknięte.
Uwaga
Zmiany we wnętrzu pojazdu, np.
pokrowce foteli lub otwarte szyby,
mogą ujemnie wpłynąć na funkcję
monitorowania wnętrza.
Wyłączanie
W celu wyłączenia autoalarmu należy
odblokować zamki pojazdu lub
włączyć zapłon. Wyłączenie
autoalarmu jest sygnalizowane
jednokrotnym mignięciem świateł
awaryjnych.
Uwaga
Jeśli doszło do wyzwolenia
autoalarmu, odblokowanie pojazdu
kluczykiem nie spowoduje
wyłączenia syreny alarmowej. W
celu wyłączenia syreny należy

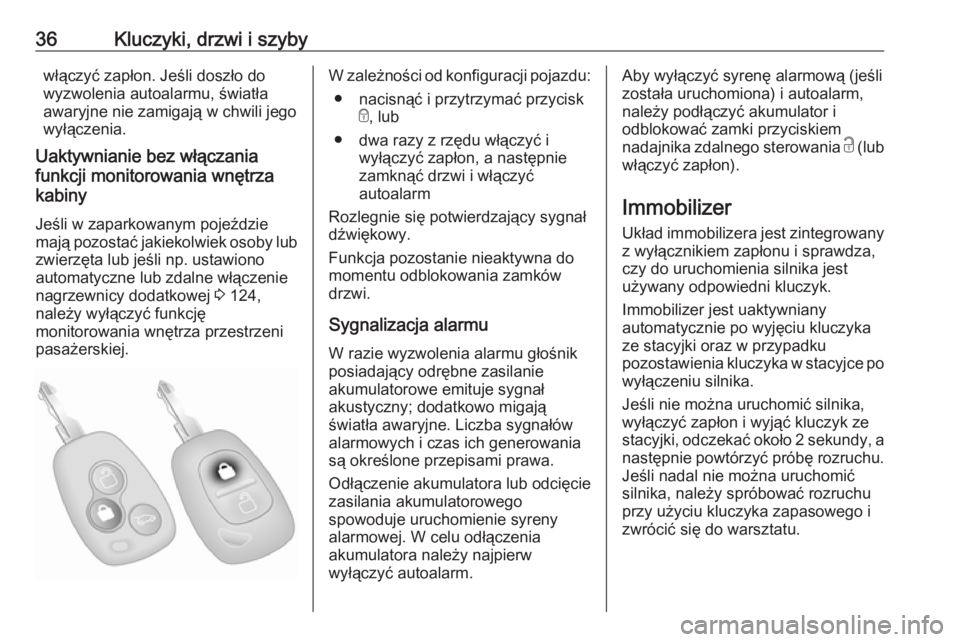

36Kluczyki, drzwi i szybywłączyć zapłon. Jeśli doszło do
wyzwolenia autoalarmu, światła awaryjne nie zamigają w chwili jego
wyłączenia.
Uaktywnianie bez włączania
funkcji monitorowania wnętrza
kabiny
Jeśli w zaparkowanym pojeździe
mają pozostać jakiekolwiek osoby lub zwierzęta lub jeśli np. ustawiono
automatyczne lub zdalne włączenie
nagrzewnicy dodatkowej 3 124,
należy wyłączyć funkcję
monitorowania wnętrza przestrzeni
pasażerskiej.W zależności od konfiguracji pojazdu:
● nacisnąć i przytrzymać przycisk e, lub
● dwa razy z rzędu włączyć i wyłączyć zapłon, a następnie
zamknąć drzwi i włączyć
autoalarm
Rozlegnie się potwierdzający sygnał
dźwiękowy.
Funkcja pozostanie nieaktywna do
momentu odblokowania zamków
drzwi.
Sygnalizacja alarmu W razie wyzwolenia alarmu głośnik
posiadający odrębne zasilanie
akumulatorowe emituje sygnał
akustyczny; dodatkowo migają
światła awaryjne. Liczba sygnałów
alarmowych i czas ich generowania
są określone przepisami prawa.
Odłączenie akumulatora lub odcięcie
zasilania akumulatorowego
spowoduje uruchomienie syreny
alarmowej. W celu odłączenia
akumulatora należy najpierw
wyłączyć autoalarm.Aby wyłączyć syrenę alarmową (jeśli
została uruchomiona) i autoalarm,
należy podłączyć akumulator i
odblokować zamki przyciskiem
nadajnika zdalnego sterowania c (lub
włączyć zapłon).
Immobilizer Układ immobilizera jest zintegrowanyz wyłącznikiem zapłonu i sprawdza,
czy do uruchomienia silnika jest
używany odpowiedni kluczyk.
Immobilizer jest uaktywniany
automatycznie po wyjęciu kluczyka
ze stacyjki oraz w przypadku
pozostawienia kluczyka w stacyjce po
wyłączeniu silnika.
Jeśli nie można uruchomić silnika,
wyłączyć zapłon i wyjąć kluczyk ze
stacyjki, odczekać około 2 sekundy, a
następnie powtórzyć próbę rozruchu.
Jeśli nadal nie można uruchomić
silnika, należy spróbować rozruchu
przy użyciu kluczyka zapasowego i
zwrócić się do warsztatu.

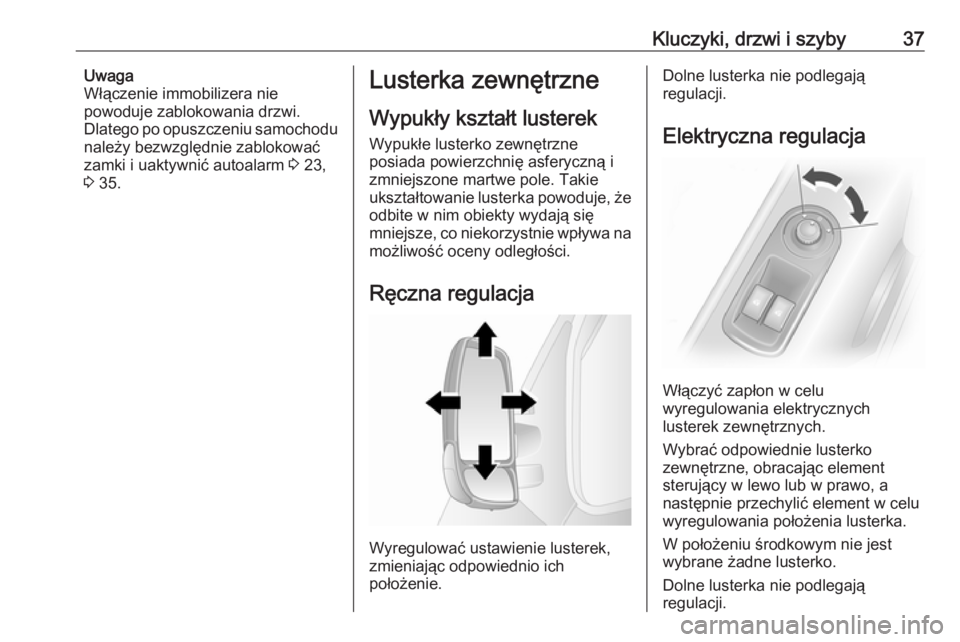

Kluczyki, drzwi i szyby37Uwaga
Włączenie immobilizera nie
powoduje zablokowania drzwi.
Dlatego po opuszczeniu samochodu
należy bezwzględnie zablokować
zamki i uaktywnić autoalarm 3 23,
3 35.Lusterka zewnętrzne
Wypukły kształt lusterek
Wypukłe lusterko zewnętrzne
posiada powierzchnię asferyczną i
zmniejszone martwe pole. Takie
ukształtowanie lusterka powoduje, że odbite w nim obiekty wydają się
mniejsze, co niekorzystnie wpływa na
możliwość oceny odległości.
Ręczna regulacja
Wyregulować ustawienie lusterek,
zmieniając odpowiednio ich
położenie.
Dolne lusterka nie podlegają
regulacji.
Elektryczna regulacja
Włączyć zapłon w celu
wyregulowania elektrycznych
lusterek zewnętrznych.
Wybrać odpowiednie lusterko
zewnętrzne, obracając element
sterujący w lewo lub w prawo, a
następnie przechylić element w celu
wyregulowania położenia lusterka.
W położeniu środkowym nie jest
wybrane żadne lusterko.
Dolne lusterka nie podlegają
regulacji.

38Kluczyki, drzwi i szybyLusterka składane
Ze względu na bezpieczeństwo
pieszych, w przypadku uderzenia
lusterka zewnętrzne składają się w swoich uchwytach. Lekkie pchnięcie
obudowy lusterka powoduje jego
powrót do położenia pierwotnego.
Położenie do parkowania Lusterko zewnętrzne można złożyć,
delikatnie naciskając zewnętrzną
krawędź jego obudowy, np. w
przypadku parkowania w wąskim
miejscu.
Podgrzewane lusterka
Uruchamiane przez naciśnięcie Ü w
jednym z systemów. Podczas
działania świeci dioda LED w
przycisku.
Podgrzewanie działa tylko przy
pracującym silniku i wyłącza się
automatycznie po krótkim czasie.
Układ sterowania ogrzewania,
wentylacji i klimatyzacji 3 117.
Elektroniczny układ ogrzewania,
wentylacji i klimatyzacji 3 120.
