Fotele, elementy bezpieczeństwa71Rozmiar i typ fotelika ISOFIXA - ISO/F3:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze z zakresu od9 do 18 kg.B - ISO/F2:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu od 9 do 18 kg.B1 - ISO/F2X:fotelik skierowany przodem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze z zakresu
od 9 do 18 kg.C - ISO/R3:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla dużych dzieci o wadze do 18 kg.D - ISO/R2:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla mniejszych dzieci o wadze do 18 kg.E - ISO/R1:fotelik skierowany tyłem do kierunku jazdy, przeznaczony dla małych dzieci o wadze do 13 kg.

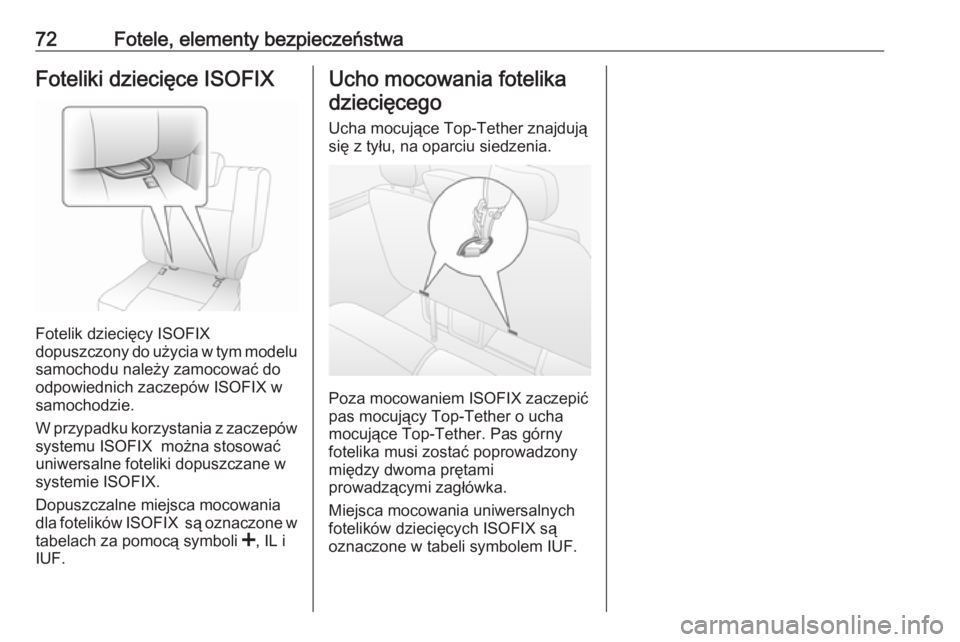

72Fotele, elementy bezpieczeństwaFoteliki dziecięce ISOFIX
Fotelik dziecięcy ISOFIX
dopuszczony do użycia w tym modelu samochodu należy zamocować do
odpowiednich zaczepów ISOFIX w
samochodzie.
W przypadku korzystania z zaczepów
systemu ISOFIX można stosować
uniwersalne foteliki dopuszczane w
systemie ISOFIX.
Dopuszczalne miejsca mocowania
dla fotelików ISOFIX są oznaczone w
tabelach za pomocą symboli <, IL i
IUF.
Ucho mocowania fotelika
dziecięcego
Ucha mocujące Top-Tether znajdują
się z tyłu, na oparciu siedzenia.
Poza mocowaniem ISOFIX zaczepić
pas mocujący Top-Tether o ucha
mocujące Top-Tether. Pas górny
fotelika musi zostać poprowadzony
między dwoma prętami
prowadzącymi zagłówka.
Miejsca mocowania uniwersalnych
fotelików dziecięcych ISOFIX są
oznaczone w tabeli symbolem IUF.

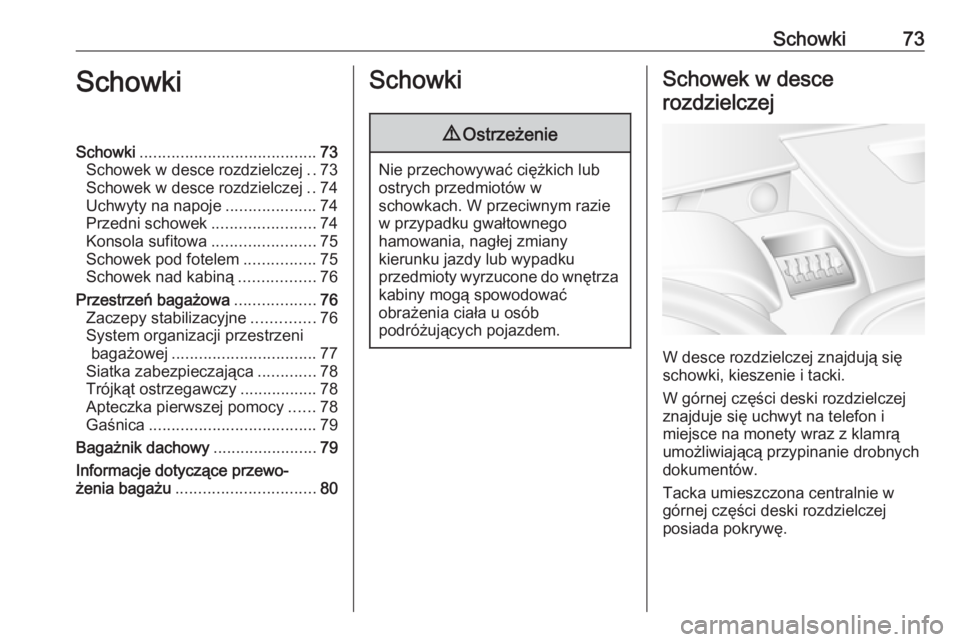

Schowki73SchowkiSchowki....................................... 73
Schowek w desce rozdzielczej ..73
Schowek w desce rozdzielczej ..74
Uchwyty na napoje ....................74
Przedni schowek .......................74
Konsola sufitowa .......................75
Schowek pod fotelem ................75
Schowek nad kabiną .................76
Przestrzeń bagażowa ..................76
Zaczepy stabilizacyjne ..............76
System organizacji przestrzeni bagażowej ................................ 77
Siatka zabezpieczająca .............78
Trójkąt ostrzegawczy .................78
Apteczka pierwszej pomocy ......78
Gaśnica ..................................... 79
Bagażnik dachowy .......................79
Informacje dotyczące przewo‐ żenia bagażu ............................... 80Schowki9Ostrzeżenie
Nie przechowywać ciężkich lub
ostrych przedmiotów w
schowkach. W przeciwnym razie
w przypadku gwałtownego
hamowania, nagłej zmiany
kierunku jazdy lub wypadku
przedmioty wyrzucone do wnętrza
kabiny mogą spowodować
obrażenia ciała u osób
podróżujących pojazdem.
Schowek w desce
rozdzielczej
W desce rozdzielczej znajdują się
schowki, kieszenie i tacki.
W górnej części deski rozdzielczej
znajduje się uchwyt na telefon i
miejsce na monety wraz z klamrą
umożliwiającą przypinanie drobnych
dokumentów.
Tacka umieszczona centralnie w
górnej części deski rozdzielczej
posiada pokrywę.

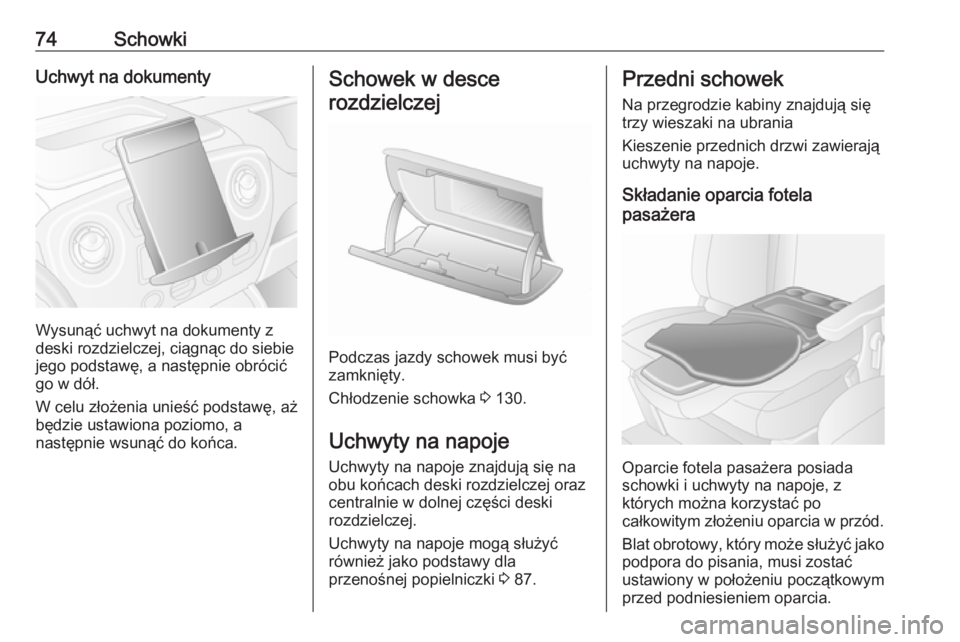

74SchowkiUchwyt na dokumenty
Wysunąć uchwyt na dokumenty z
deski rozdzielczej, ciągnąc do siebie
jego podstawę, a następnie obrócić
go w dół.
W celu złożenia unieść podstawę, aż
będzie ustawiona poziomo, a
następnie wsunąć do końca.
Schowek w desce
rozdzielczej
Podczas jazdy schowek musi być
zamknięty.
Chłodzenie schowka 3 130.
Uchwyty na napoje
Uchwyty na napoje znajdują się na
obu końcach deski rozdzielczej oraz
centralnie w dolnej części deski
rozdzielczej.
Uchwyty na napoje mogą służyć
również jako podstawy dla
przenośnej popielniczki 3 87.
Przedni schowek
Na przegrodzie kabiny znajdują się
trzy wieszaki na ubrania
Kieszenie przednich drzwi zawierają
uchwyty na napoje.
Składanie oparcia fotela
pasażera
Oparcie fotela pasażera posiada
schowki i uchwyty na napoje, z
których można korzystać po
całkowitym złożeniu oparcia w przód.
Blat obrotowy, który może służyć jako podpora do pisania, musi zostać
ustawiony w położeniu początkowym
przed podniesieniem oparcia.

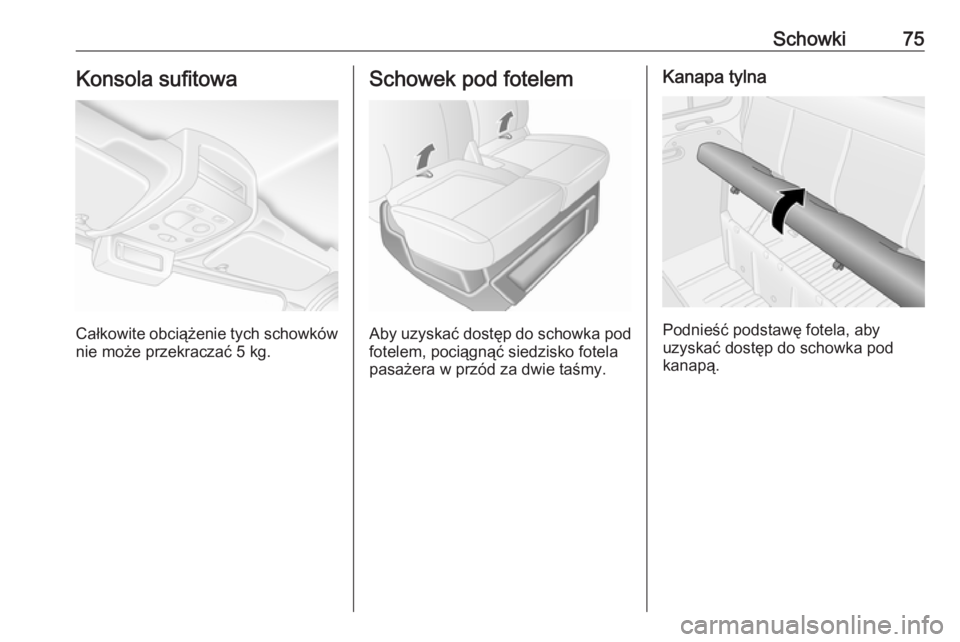

Schowki75Konsola sufitowa
Całkowite obciążenie tych schowkównie może przekraczać 5 kg.
Schowek pod fotelem
Aby uzyskać dostęp do schowka pod fotelem, pociągnąć siedzisko fotela
pasażera w przód za dwie taśmy.
Kanapa tylna
Podnieść podstawę fotela, aby
uzyskać dostęp do schowka pod
kanapą.

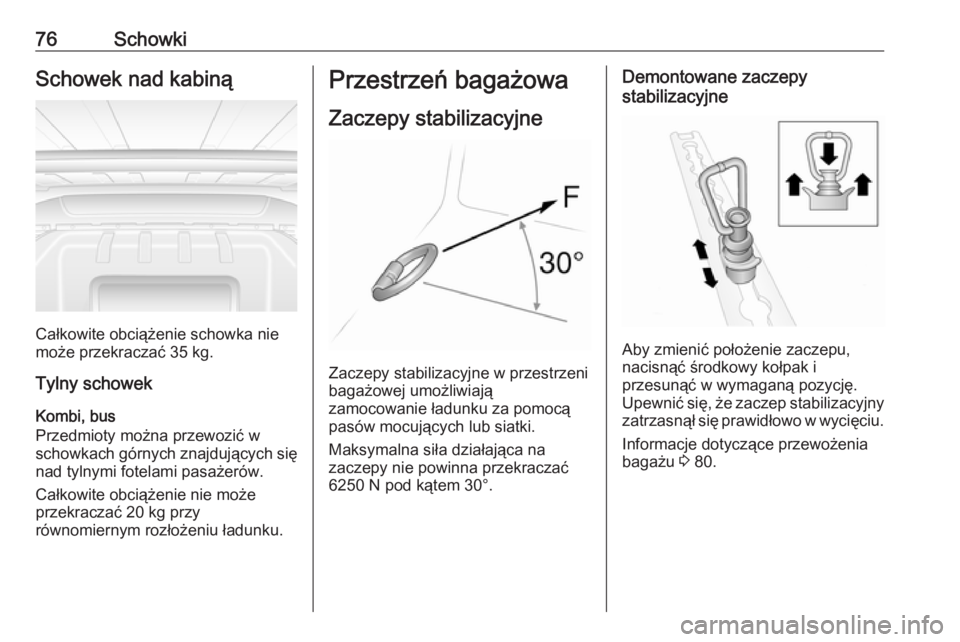

76SchowkiSchowek nad kabiną
Całkowite obciążenie schowka nie
może przekraczać 35 kg.
Tylny schowek
Kombi, bus
Przedmioty można przewozić w
schowkach górnych znajdujących się nad tylnymi fotelami pasażerów.
Całkowite obciążenie nie może
przekraczać 20 kg przy
równomiernym rozłożeniu ładunku.
Przestrzeń bagażowa
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne w przestrzeni
bagażowej umożliwiają
zamocowanie ładunku za pomocą
pasów mocujących lub siatki.
Maksymalna siła działająca na
zaczepy nie powinna przekraczać
6250 N pod kątem 30°.
Demontowane zaczepy
stabilizacyjne
Aby zmienić położenie zaczepu,
nacisnąć środkowy kołpak i
przesunąć w wymaganą pozycję.
Upewnić się, że zaczep stabilizacyjny
zatrzasnął się prawidłowo w wycięciu.
Informacje dotyczące przewożenia
bagażu 3 80.

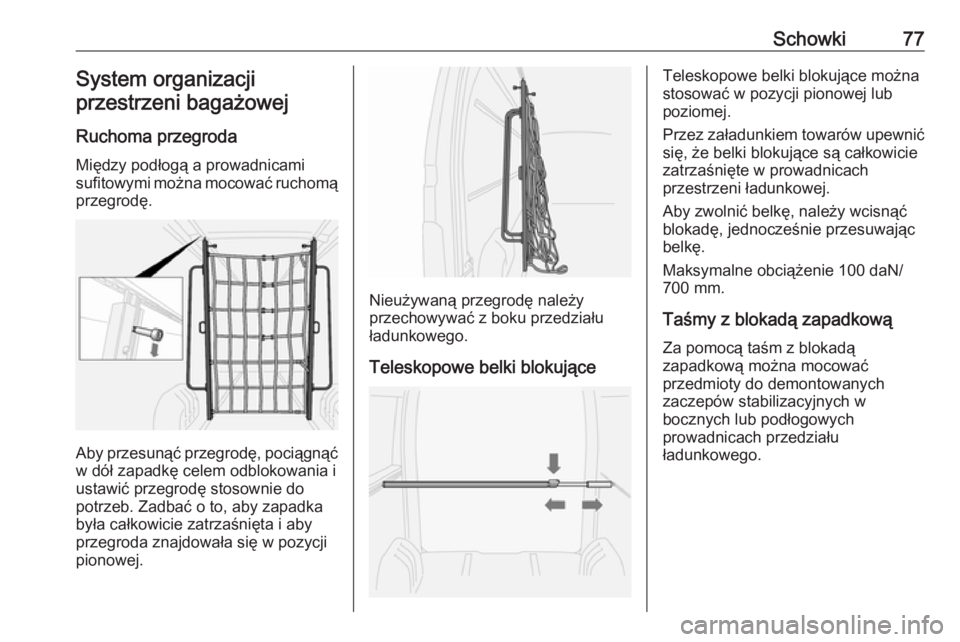

Schowki77System organizacji
przestrzeni bagażowej
Ruchoma przegroda Między podłogą a prowadnicami
sufitowymi można mocować ruchomą przegrodę.
Aby przesunąć przegrodę, pociągnąć
w dół zapadkę celem odblokowania i
ustawić przegrodę stosownie do
potrzeb. Zadbać o to, aby zapadka
była całkowicie zatrzaśnięta i aby
przegroda znajdowała się w pozycji
pionowej.
Nieużywaną przegrodę należy
przechowywać z boku przedziału
ładunkowego.
Teleskopowe belki blokujące
Teleskopowe belki blokujące można
stosować w pozycji pionowej lub poziomej.
Przez załadunkiem towarów upewnić się, że belki blokujące są całkowicie
zatrzaśnięte w prowadnicach
przestrzeni ładunkowej.
Aby zwolnić belkę, należy wcisnąć
blokadę, jednocześnie przesuwając
belkę.
Maksymalne obciążenie 100 daN/ 700 mm.
Taśmy z blokadą zapadkową
Za pomocą taśm z blokadą
zapadkową można mocować
przedmioty do demontowanych
zaczepów stabilizacyjnych w
bocznych lub podłogowych
prowadnicach przedziału
ładunkowego.

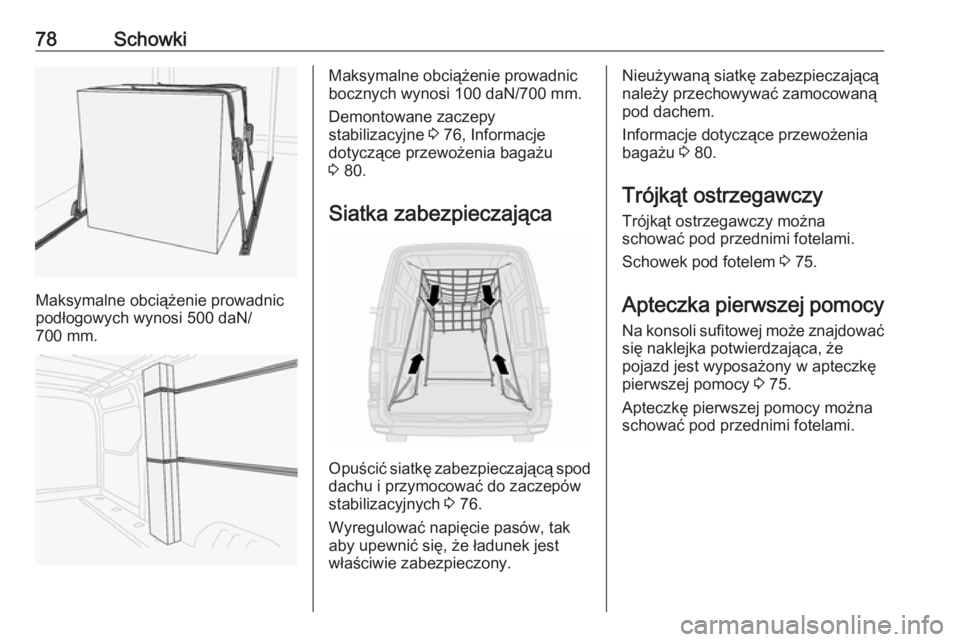

78Schowki
Maksymalne obciążenie prowadnic
podłogowych wynosi 500 daN/
700 mm.
Maksymalne obciążenie prowadnic
bocznych wynosi 100 daN/700 mm.
Demontowane zaczepy
stabilizacyjne 3 76, Informacje
dotyczące przewożenia bagażu
3 80.
Siatka zabezpieczająca
Opuścić siatkę zabezpieczającą spod
dachu i przymocować do zaczepów
stabilizacyjnych 3 76.
Wyregulować napięcie pasów, tak
aby upewnić się, że ładunek jest
właściwie zabezpieczony.
Nieużywaną siatkę zabezpieczającą
należy przechowywać zamocowaną
pod dachem.
Informacje dotyczące przewożenia
bagażu 3 80.
Trójkąt ostrzegawczy Trójkąt ostrzegawczy można
schować pod przednimi fotelami.
Schowek pod fotelem 3 75.
Apteczka pierwszej pomocy Na konsoli sufitowej może znajdować
się naklejka potwierdzająca, że
pojazd jest wyposażony w apteczkę
pierwszej pomocy 3 75.
Apteczkę pierwszej pomocy można schować pod przednimi fotelami.
