Pielęgnacja samochodu1917. Lekko wcisnąć żarówkę wgniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
8. Zamocować oprawkę żarówki w zespole lampy.
9. Wkręcić trzy śruby z tyłu zespołu lampy.
10. Podłączyć do zespołu lampy złącze elektryczne.
11. Umieścić od zewnątrz zespół lampy w pierwotnym położeniu,
zwracając uwagę na jej
prawidłowe osadzenie.
12. Nakręcić dwie nakrętki na kołki ustalające z tyłu zespołu lampy.
13. Zamocować górny i dolny panel wykończeniowy do tylnego
słupka.Kierunkowskazy boczne
1. Pchnąć zespół lampy w prawo i pociągnąć z lewej strony zespołu
w celu wyjęcia z otworu.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Wyjąć oprawkę żarówki, obracając ją o 90°, a następnie
wymienić żarówkę.
4. Zamocować oprawkę żarówki w zespole lampy.
5. Podłączyć złącze elektryczne.
6. Zamontować zespół lampy w otworze i pchnąć w lewo w celu
zablokowania.
Kierunkowskazy na lusterkach
1. Przesunąć dolny zespół lusterka od przodu w celu uzyskania
dostępu do śruby.
2. Wykręcić śrubę za pomocą śrubokręta z końcówką Torx.
3. Wyjąć oprawkę żarówki od tyłu dolnego zespołu lusterka.
4. Wymienić żarówkę.
5. Zamocować oprawkę żarówki.
6. Dokręcić śrubę.

192Pielęgnacja samochoduCentralne, wysokozamontowane światłohamowania
1. Zdjąć osłonę z tylnych drzwi od wewnątrz.
2. Odkręcić nakrętkę z kołka ustalającego z tyłu zespołu
lampy.
3. Wysunąć zespół lampy z otworu od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5. Wyjąć oprawkę żarówki z zespołu
lampy i zamocować nową
żarówkę.
6. Zamocować oprawkę żarówki w zespole lampy i podłączyć złącze
elektryczne do zespołu lampy.
7. Umieścić zespół lampy w pierwotnym położeniu, zwracając
uwagę na jej prawidłowe osadzenie.
8. Nakręcić nakrętkę na kołek ustalający z tyłu zespołu lampy.
9. Zamocować osłonę na tylnych drzwi od wewnątrz.
Oświetlenie tablicy rejestracyjnej
1. Odłączyć klosz, podważając go śrubokrętem z płaską końcówką.
2. Zdjąć osłonę i zamontować nową żarówkę.
3. Zamocować klosz.

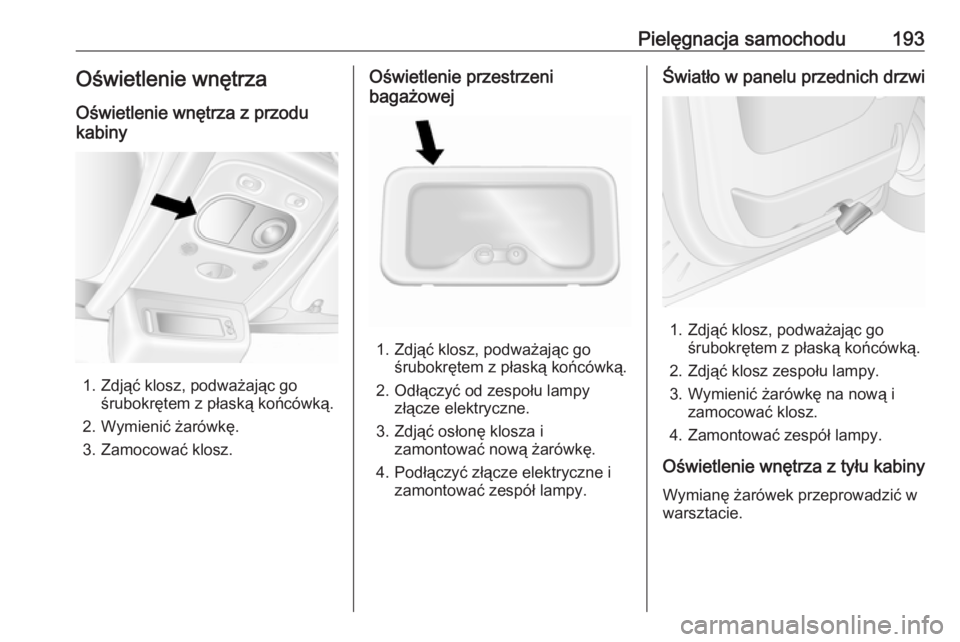

Pielęgnacja samochodu193Oświetlenie wnętrzaOświetlenie wnętrza z przodu
kabiny
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Zamocować klosz.
Oświetlenie przestrzeni
bagażowej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Zdjąć osłonę klosza i zamontować nową żarówkę.
4. Podłączyć złącze elektryczne i zamontować zespół lampy.
Światło w panelu przednich drzwi
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Zdjąć klosz zespołu lampy.
3. Wymienić żarówkę na nową i zamocować klosz.
4. Zamontować zespół lampy.
Oświetlenie wnętrza z tyłu kabiny Wymianę żarówek przeprowadzić w
warsztacie.

194Pielęgnacja samochoduOświetlenie schowka w desce
rozdzielczej
Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników
Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna

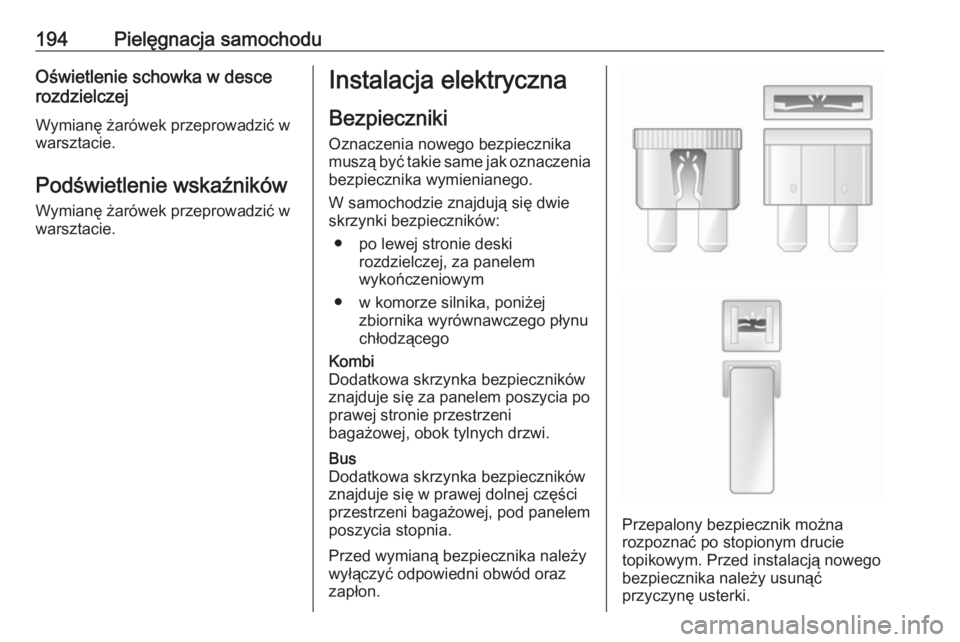

Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● po lewej stronie deski rozdzielczej, za panelem
wykończeniowym
● w komorze silnika, poniżej zbiornika wyrównawczego płynu
chłodzącegoKombi
Dodatkowa skrzynka bezpieczników
znajduje się za panelem poszycia po
prawej stronie przestrzeni
bagażowej, obok tylnych drzwi.Bus
Dodatkowa skrzynka bezpieczników
znajduje się w prawej dolnej części
przestrzeni bagażowej, pod panelem
poszycia stopnia.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.

Pielęgnacja samochodu195W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. Należy zwrócić się do
warsztatu.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Uwaga
Niektóre opisy bezpieczników w tym podręczniku mogą nie odpowiadać
układowi bezpieczników w danej
wersji pojazdu.
Podczas kontroli bezpieczników,
sprawdzić naklejkę na skrzynce.Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w desce
rozdzielczej znajdują się specjalne
szczypce, ułatwiające wymianę
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Poniżej zbiornika wyrównawczego
płynu chłodzącego.
Niektóre obwody mogą być chronione przez kilka bezpieczników.

196Pielęgnacja samochoduZe względu na ograniczony dostęp,wymianę bezpieczników zlecić w
warsztacie.SymbolObwódSPrawe światła pozycyjneTLewe światła pozycyjneWPrawe światło mijaniaaLewe światło mijania>Przednie światło przeciw‐
mgielneLLewe światło drogoweNPrawe światło drogoweuUkład ABSKWycieraczki przedniej
szybynUkład ogrzewania i wenty‐
lacji / klimatyzacjaVPodgrzewanie przedniej
szybySkrzynka bezpieczników w
desce rozdzielczej
Jest umieszczona za panelem
wykończeniowym deski rozdzielczej
po lewej stronie. Pociągnąć górną
część panelu wykończeniowego w
celu jego zdjęcia.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
Niektóre obwody mogą być chronione przez kilka bezpieczników.
SymbolObwódZSystem audio-nawiga‐
cyjny / podgrzewanie
fotela / wyświetlacz
pojazdu / złącza audio /
alarm?Gniazdko zasilaniaÌZapalniczkaeDeska rozdzielczaUCentralny zamek0Oświetlenie wnętrzaOKierunkowskazy / tylne
światła przeciwmgielne /
moduł sterujący nadwoziaDIAGZłącze diagnostyczneuUkład ABS / układ stabili‐
zacji toru jazdydOświetlenie wnętrza /
światła hamowaniaZModuł sterujący nadwoziaSTOPŚwiatło hamowaniaIModuł sterujący nadwozia /
szyby otwierane elek‐
trycznie / układ ogrzewania
i wentylacji / klimatyzacja

Pielęgnacja samochodu197SymbolObwódmLewa podgrzewana szyba
tylnanPrawa podgrzewana szyba
tylnaRSpryskiwacz przedniej
szybyMImmobilizer elektronicznyUPodgrzewanie foteliFBLŚwiatło bocznelSystem głośnomówiący&TachografPTOPrzystawka odbioru mocyjSygnał dźwiękowyÍWstępne podgrzewanie
silnika / filtr oleju napędo‐
wegoxWentylator układu klimaty‐
zacjidOgrzewanie lusterek
zewnętrznychTLewe światło pozycyjneSPrawe światło pozycyjneQZawieszenie pneuma‐
tyczneSymbolObwódOSystem nawigacyjnyADPDodatkowe złącza,Szyby otwierane elek‐
trycznie / moduł sterujący
nadwozia
Skrzynka bezpieczników w
przestrzeni bagażowej
Kombi
Znajduje się za panelem poszycia po prawej stronie przestrzeni
bagażowej, obok tylnych drzwi.
Za pomocą odpowiedniego
narzędzia, np. śrubokręta z płaską
końcówką, odczepić panel poszycia
w 3 miejscach wskazanych na
ilustracji i zdjąć go.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.NrObwód1Prędkość 3: dodatkowy parownik2Prędkość 2: dodatkowy parownik3Prędkość 1: dodatkowy parownik

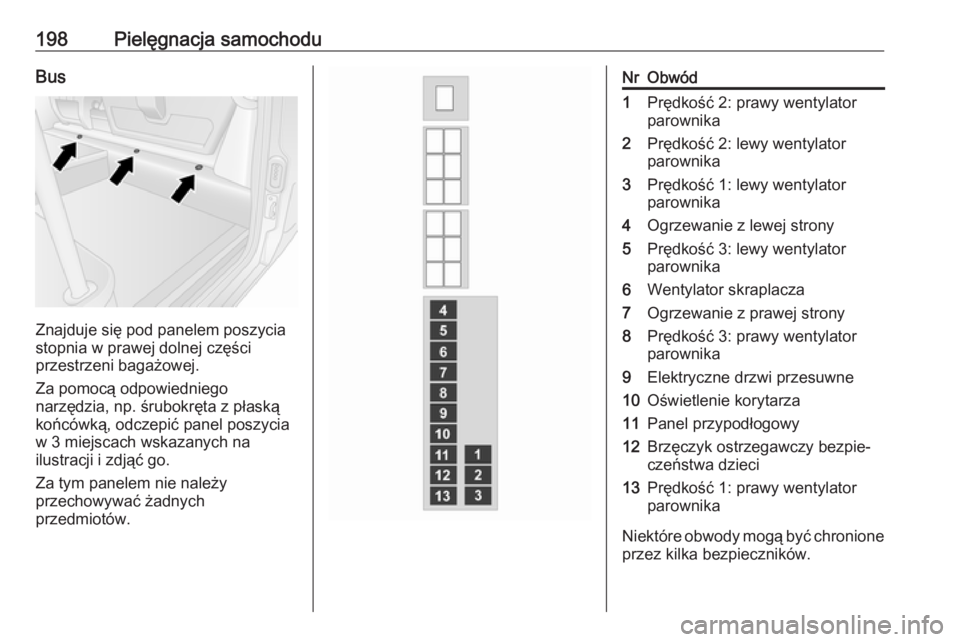

198Pielęgnacja samochoduBus
Znajduje się pod panelem poszycia
stopnia w prawej dolnej części
przestrzeni bagażowej.
Za pomocą odpowiedniego
narzędzia, np. śrubokręta z płaską
końcówką, odczepić panel poszycia
w 3 miejscach wskazanych na
ilustracji i zdjąć go.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
NrObwód1Prędkość 2: prawy wentylator
parownika2Prędkość 2: lewy wentylator
parownika3Prędkość 1: lewy wentylator
parownika4Ogrzewanie z lewej strony5Prędkość 3: lewy wentylator
parownika6Wentylator skraplacza7Ogrzewanie z prawej strony8Prędkość 3: prawy wentylator
parownika9Elektryczne drzwi przesuwne10Oświetlenie korytarza11Panel przypodłogowy12Brzęczyk ostrzegawczy bezpie‐
czeństwa dzieci13Prędkość 1: prawy wentylator
parownika
Niektóre obwody mogą być chronione przez kilka bezpieczników.
