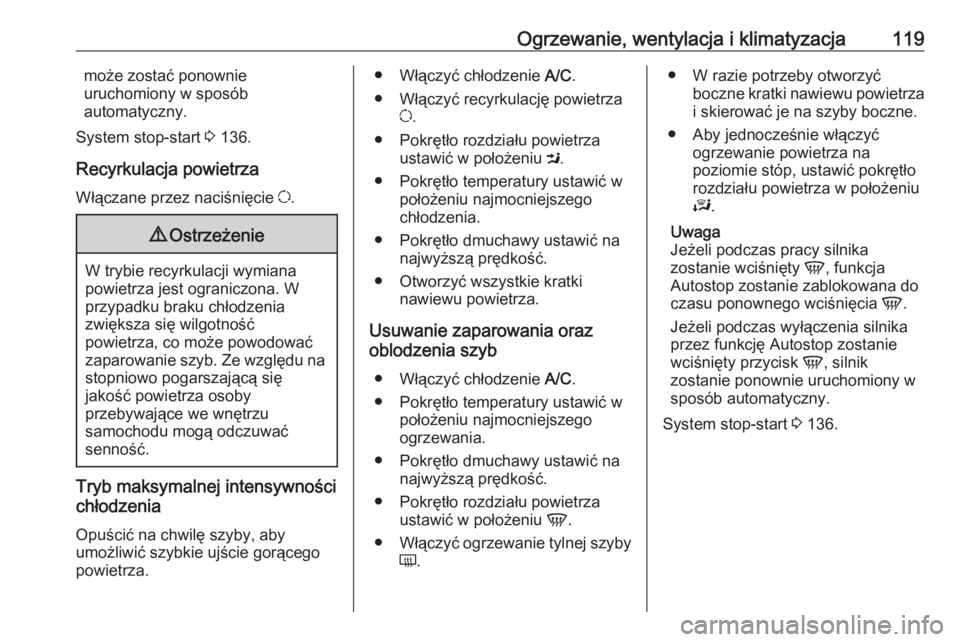

Ogrzewanie, wentylacja i klimatyzacja119może zostać ponownie
uruchomiony w sposób
automatyczny.
System stop-start 3 136.
Recyrkulacja powietrza
Włączane przez naciśnięcie u.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie A/C.
● Włączyć recyrkulację powietrza u.
● Pokrętło rozdziału powietrza ustawić w położeniu M.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Otworzyć wszystkie kratki nawiewu powietrza.
Usuwanie zaparowania oraz
oblodzenia szyb
● Włączyć chłodzenie A/C.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
ogrzewania.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Pokrętło rozdziału powietrza ustawić w położeniu V.
● Włączyć ogrzewanie tylnej szyby
Ü .● W razie potrzeby otworzyć
boczne kratki nawiewu powietrza
i skierować je na szyby boczne.
● Aby jednocześnie włączyć ogrzewanie powietrza na
poziomie stóp, ustawić pokrętło
rozdziału powietrza w położeniu
J .
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.
System stop-start 3 136.

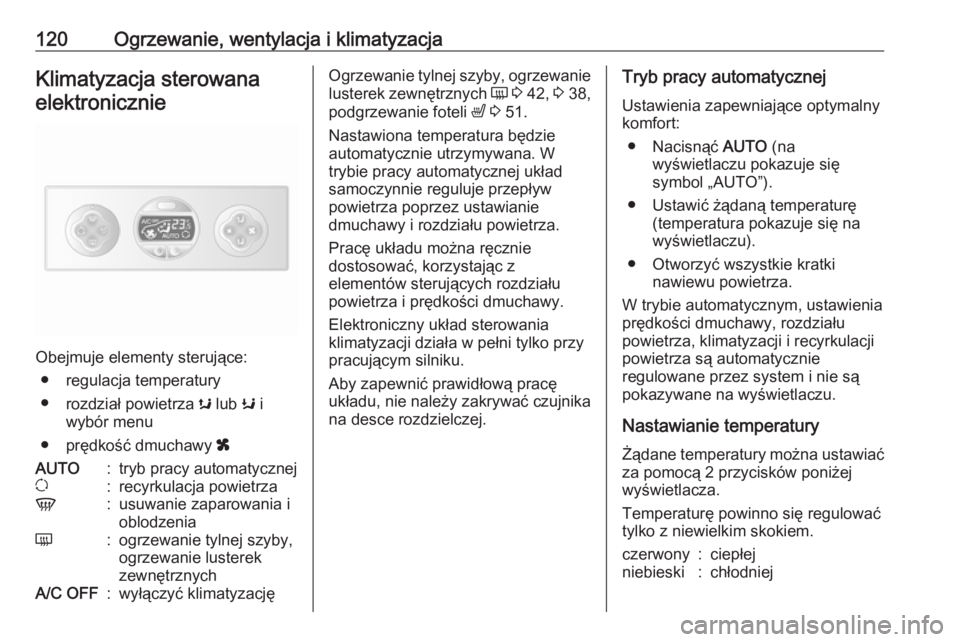

120Ogrzewanie, wentylacja i klimatyzacjaKlimatyzacja sterowanaelektronicznie
Obejmuje elementy sterujące: ● regulacja temperatury
● rozdział powietrza s lub K i
wybór menu
● prędkość dmuchawy x
AUTO:tryb pracy automatyczneju:recyrkulacja powietrzaV:usuwanie zaparowania i
oblodzeniaÜ:ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznychA/C OFF:wyłączyć klimatyzacjęOgrzewanie tylnej szyby, ogrzewanie
lusterek zewnętrznych Ü 3 42, 3 38,
podgrzewanie foteli ß 3 51.
Nastawiona temperatura będzie
automatycznie utrzymywana. W
trybie pracy automatycznej układ
samoczynnie reguluje przepływ
powietrza poprzez ustawianie
dmuchawy i rozdziału powietrza.
Pracę układu można ręcznie
dostosować, korzystając z
elementów sterujących rozdziału
powietrza i prędkości dmuchawy.
Elektroniczny układ sterowania
klimatyzacji działa w pełni tylko przy
pracującym silniku.
Aby zapewnić prawidłową pracę
układu, nie należy zakrywać czujnika
na desce rozdzielczej.Tryb pracy automatycznej
Ustawienia zapewniające optymalny
komfort:
● Nacisnąć AUTO (na
wyświetlaczu pokazuje się
symbol „AUTO”).
● Ustawić żądaną temperaturę (temperatura pokazuje się na
wyświetlaczu).
● Otworzyć wszystkie kratki nawiewu powietrza.
W trybie automatycznym, ustawienia
prędkości dmuchawy, rozdziału
powietrza, klimatyzacji i recyrkulacji
powietrza są automatycznie
regulowane przez system i nie są
pokazywane na wyświetlaczu.
Nastawianie temperatury
Żądane temperatury można ustawiać za pomocą 2 przycisków poniżej
wyświetlacza.
Temperaturę powinno się regulować
tylko z niewielkim skokiem.czerwony:ciepłejniebieski:chłodniej

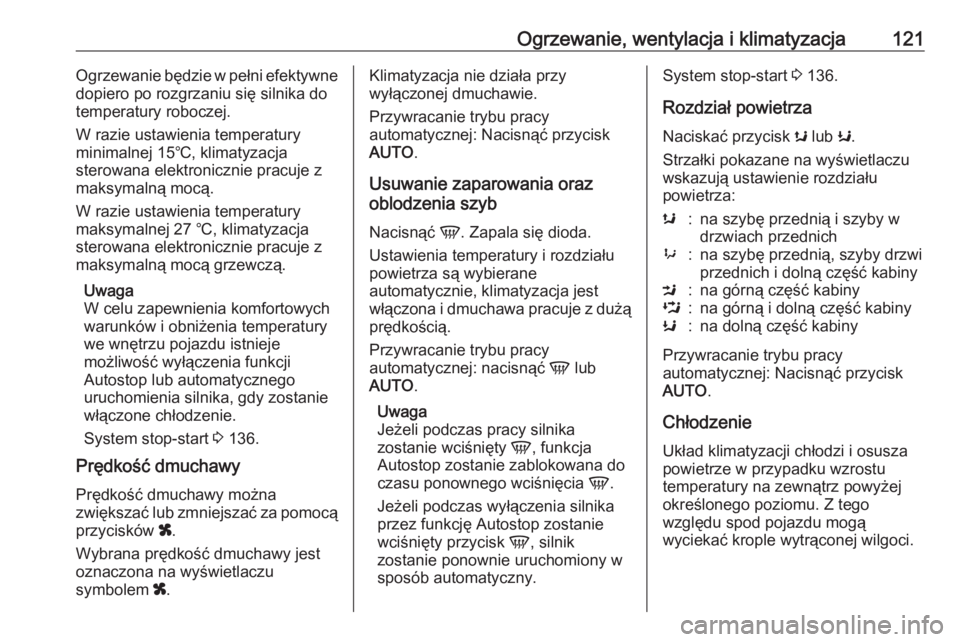

Ogrzewanie, wentylacja i klimatyzacja121Ogrzewanie będzie w pełni efektywne
dopiero po rozgrzaniu się silnika do temperatury roboczej.
W razie ustawienia temperatury
minimalnej 15℃, klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą.
W razie ustawienia temperatury
maksymalnej 27 ℃, klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
W celu zapewnienia komfortowych
warunków i obniżenia temperatury we wnętrzu pojazdu istnieje
możliwość wyłączenia funkcji
Autostop lub automatycznego
uruchomienia silnika, gdy zostanie
włączone chłodzenie.
System stop-start 3 136.
Prędkość dmuchawy
Prędkość dmuchawy można
zwiększać lub zmniejszać za pomocą
przycisków x.
Wybrana prędkość dmuchawy jest
oznaczona na wyświetlaczu
symbolem x.Klimatyzacja nie działa przy
wyłączonej dmuchawie.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć V. Zapala się dioda.
Ustawienia temperatury i rozdziału
powietrza są wybierane
automatycznie, klimatyzacja jest
włączona i dmuchawa pracuje z dużą prędkością.
Przywracanie trybu pracy
automatycznej: nacisnąć V lub
AUTO .
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty V, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia V.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk V, silnik
zostanie ponownie uruchomiony w
sposób automatyczny.System stop-start 3 136.
Rozdział powietrza
Naciskać przycisk s lub K.
Strzałki pokazane na wyświetlaczu wskazują ustawienie rozdziału
powietrza:s:na szybę przednią i szyby w
drzwiach przednich9:na szybę przednią, szyby drzwi
przednich i dolną część kabinyM:na górną część kabinyL:na górną i dolną część kabinyK:na dolną część kabiny
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Chłodzenie
Układ klimatyzacji chłodzi i osusza powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.

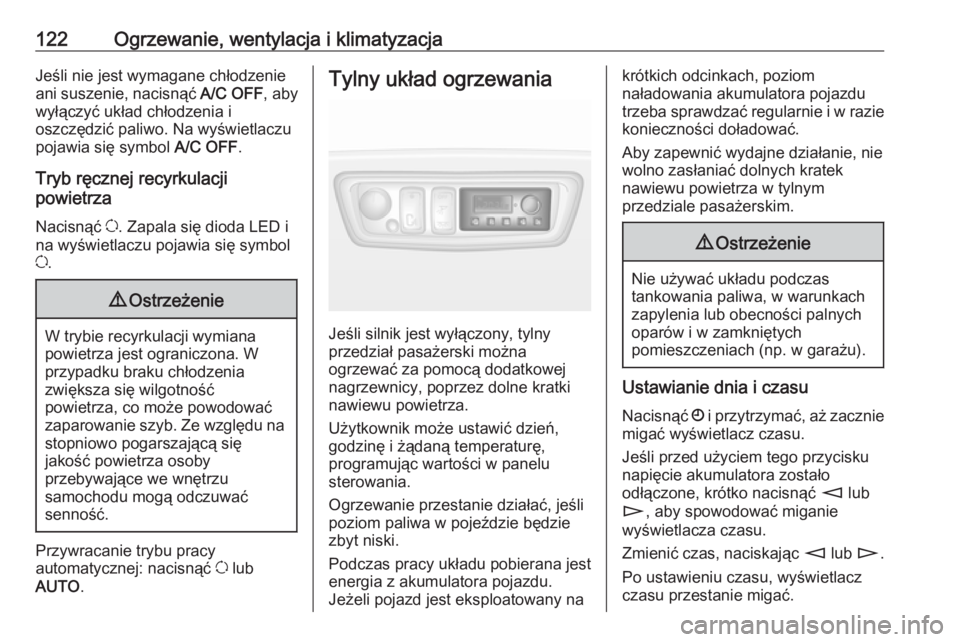

122Ogrzewanie, wentylacja i klimatyzacjaJeśli nie jest wymagane chłodzenie
ani suszenie, nacisnąć A/C OFF, aby
wyłączyć układ chłodzenia i
oszczędzić paliwo. Na wyświetlaczu
pojawia się symbol A/C OFF.
Tryb ręcznej recyrkulacji
powietrza
Nacisnąć u. Zapala się dioda LED i
na wyświetlaczu pojawia się symbol u .9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
zaparowanie szyb. Ze względu na stopniowo pogarszającą się
jakość powietrza osoby
przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Przywracanie trybu pracy
automatycznej: nacisnąć u lub
AUTO .
Tylny układ ogrzewania
Jeśli silnik jest wyłączony, tylny
przedział pasażerski można
ogrzewać za pomocą dodatkowej
nagrzewnicy, poprzez dolne kratki
nawiewu powietrza.
Użytkownik może ustawić dzień,
godzinę i żądaną temperaturę,
programując wartości w panelu
sterowania.
Ogrzewanie przestanie działać, jeśli poziom paliwa w pojeździe będzie
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu.
Jeżeli pojazd jest eksploatowany na
krótkich odcinkach, poziom
naładowania akumulatora pojazdu
trzeba sprawdzać regularnie i w razie
konieczności doładować.
Aby zapewnić wydajne działanie, nie wolno zasłaniać dolnych kratek
nawiewu powietrza w tylnym
przedziale pasażerskim.9 Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Ustawianie dnia i czasu
Nacisnąć Ö i przytrzymać, aż zacznie
migać wyświetlacz czasu.
Jeśli przed użyciem tego przycisku
napięcie akumulatora zostało
odłączone, krótko nacisnąć m lub
n , aby spowodować miganie
wyświetlacza czasu.
Zmienić czas, naciskając m lub n.
Po ustawieniu czasu, wyświetlacz
czasu przestanie migać.

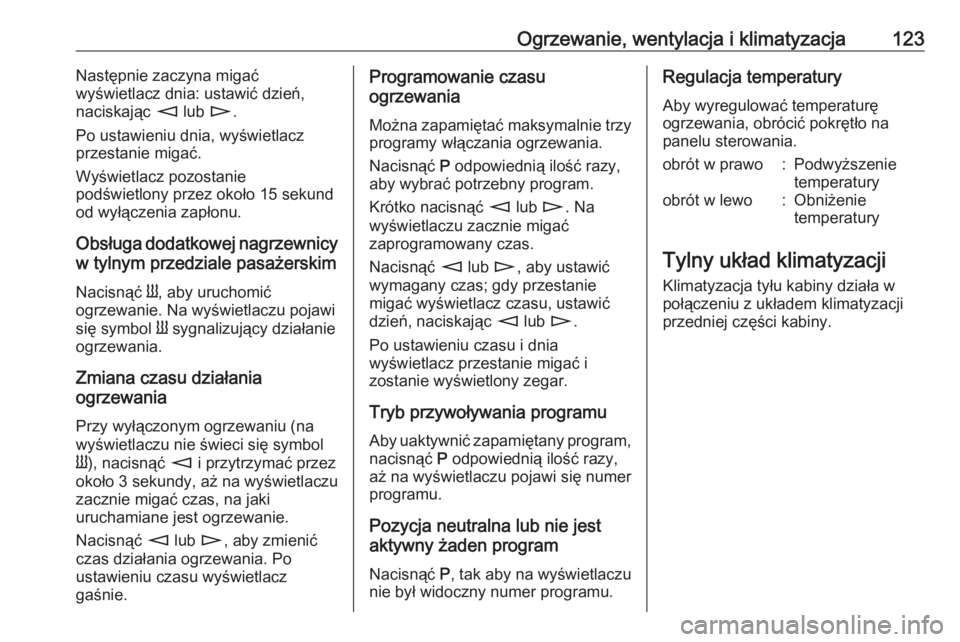

Ogrzewanie, wentylacja i klimatyzacja123Następnie zaczyna migać
wyświetlacz dnia: ustawić dzień,
naciskając m lub n.
Po ustawieniu dnia, wyświetlacz
przestanie migać.
Wyświetlacz pozostanie
podświetlony przez około 15 sekund
od wyłączenia zapłonu.
Obsługa dodatkowej nagrzewnicy w tylnym przedziale pasażerskim
Nacisnąć Y, aby uruchomić
ogrzewanie. Na wyświetlaczu pojawi
się symbol Y sygnalizujący działanie
ogrzewania.
Zmiana czasu działania
ogrzewania
Przy wyłączonym ogrzewaniu (na
wyświetlaczu nie świeci się symbol
Y ), nacisnąć m i przytrzymać przez
około 3 sekundy, aż na wyświetlaczu
zacznie migać czas, na jaki
uruchamiane jest ogrzewanie.
Nacisnąć m lub n, aby zmienić
czas działania ogrzewania. Po
ustawieniu czasu wyświetlacz
gaśnie.Programowanie czasu
ogrzewania
Można zapamiętać maksymalnie trzy programy włączania ogrzewania.
Nacisnąć P odpowiednią ilość razy,
aby wybrać potrzebny program.
Krótko nacisnąć m lub n. Na
wyświetlaczu zacznie migać zaprogramowany czas.
Nacisnąć m lub n, aby ustawić
wymagany czas; gdy przestanie
migać wyświetlacz czasu, ustawić
dzień, naciskając m lub n.
Po ustawieniu czasu i dnia
wyświetlacz przestanie migać i
zostanie wyświetlony zegar.
Tryb przywoływania programu Aby uaktywnić zapamiętany program,
nacisnąć P odpowiednią ilość razy,
aż na wyświetlaczu pojawi się numer
programu.
Pozycja neutralna lub nie jest
aktywny żaden program
Nacisnąć P, tak aby na wyświetlaczu
nie był widoczny numer programu.Regulacja temperatury
Aby wyregulować temperaturę
ogrzewania, obrócić pokrętło na
panelu sterowania.obrót w prawo:Podwyższenie
temperaturyobrót w lewo:Obniżenie
temperatury
Tylny układ klimatyzacji
Klimatyzacja tyłu kabiny działa w
połączeniu z układem klimatyzacji
przedniej części kabiny.

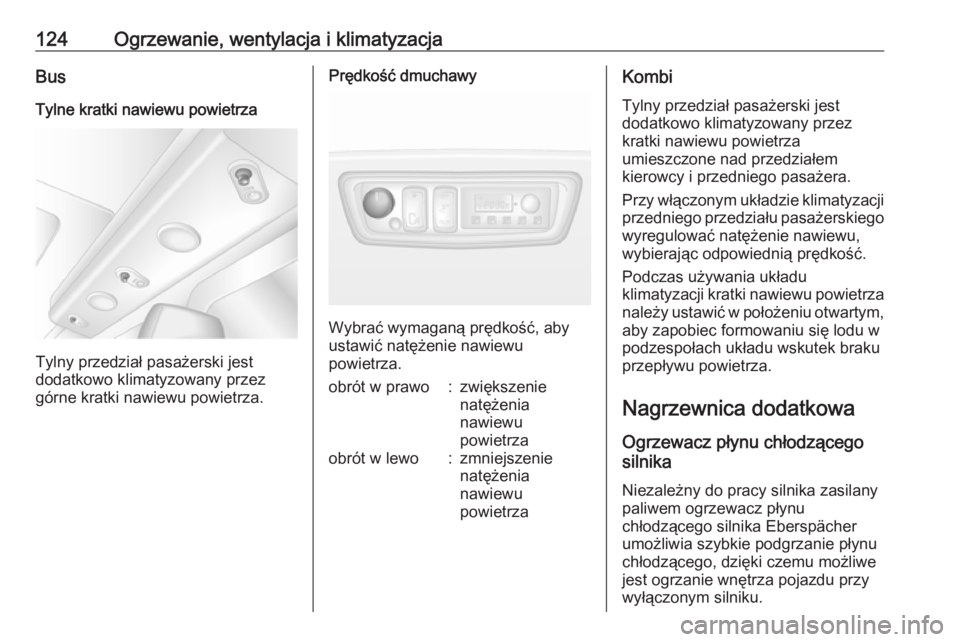

124Ogrzewanie, wentylacja i klimatyzacjaBus
Tylne kratki nawiewu powietrza
Tylny przedział pasażerski jest
dodatkowo klimatyzowany przez
górne kratki nawiewu powietrza.
Prędkość dmuchawy
Wybrać wymaganą prędkość, aby
ustawić natężenie nawiewu
powietrza.
obrót w prawo:zwiększenie
natężenia
nawiewu
powietrzaobrót w lewo:zmniejszenie
natężenia
nawiewu
powietrzaKombi
Tylny przedział pasażerski jest
dodatkowo klimatyzowany przez
kratki nawiewu powietrza
umieszczone nad przedziałem
kierowcy i przedniego pasażera.
Przy włączonym układzie klimatyzacji
przedniego przedziału pasażerskiego wyregulować natężenie nawiewu,
wybierając odpowiednią prędkość.
Podczas używania układu
klimatyzacji kratki nawiewu powietrza
należy ustawić w położeniu otwartym, aby zapobiec formowaniu się lodu w
podzespołach układu wskutek braku
przepływu powietrza.
Nagrzewnica dodatkowa
Ogrzewacz płynu chłodzącego
silnika
Niezależny do pracy silnika zasilanypaliwem ogrzewacz płynu
chłodzącego silnika Eberspächer
umożliwia szybkie podgrzanie płynu
chłodzącego, dzięki czemu możliwe
jest ogrzanie wnętrza pojazdu przy
wyłączonym silniku.

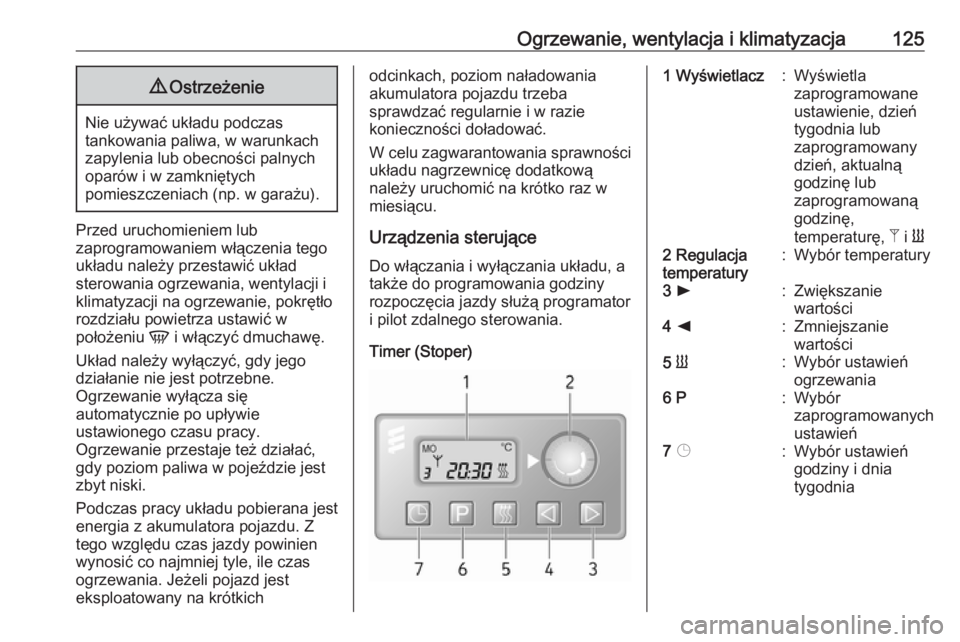

Ogrzewanie, wentylacja i klimatyzacja1259Ostrzeżenie
Nie używać układu podczas
tankowania paliwa, w warunkach
zapylenia lub obecności palnych
oparów i w zamkniętych
pomieszczeniach (np. w garażu).
Przed uruchomieniem lub
zaprogramowaniem włączenia tego
układu należy przestawić układ
sterowania ogrzewania, wentylacji i
klimatyzacji na ogrzewanie, pokrętło
rozdziału powietrza ustawić w
położeniu V i włączyć dmuchawę.
Układ należy wyłączyć, gdy jego działanie nie jest potrzebne.
Ogrzewanie wyłącza się
automatycznie po upływie
ustawionego czasu pracy.
Ogrzewanie przestaje też działać,
gdy poziom paliwa w pojeździe jest
zbyt niski.
Podczas pracy układu pobierana jest
energia z akumulatora pojazdu. Z
tego względu czas jazdy powinien
wynosić co najmniej tyle, ile czas
ogrzewania. Jeżeli pojazd jest
eksploatowany na krótkich
odcinkach, poziom naładowania
akumulatora pojazdu trzeba
sprawdzać regularnie i w razie
konieczności doładować.
W celu zagwarantowania sprawności układu nagrzewnicę dodatkową
należy uruchomić na krótko raz w
miesiącu.
Urządzenia sterujące
Do włączania i wyłączania układu, a
także do programowania godziny
rozpoczęcia jazdy służą programator
i pilot zdalnego sterowania.
Timer (Stoper)1 Wyświetlacz:Wyświetla
zaprogramowane
ustawienie, dzień
tygodnia lub
zaprogramowany
dzień, aktualną
godzinę lub
zaprogramowaną
godzinę,
temperaturę, Z i Y2 Regulacja
temperatury:Wybór temperatury3 l:Zwiększanie
wartości4 k:Zmniejszanie
wartości5 Y:Wybór ustawień
ogrzewania6 P:Wybór
zaprogramowanych
ustawień7 Þ:Wybór ustawień
godziny i dnia
tygodnia

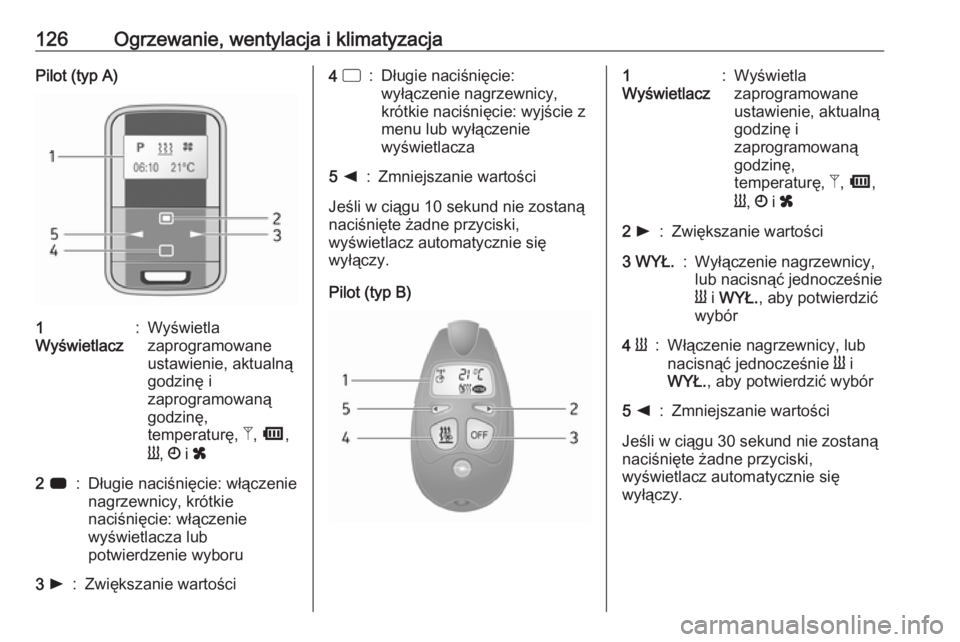

126Ogrzewanie, wentylacja i klimatyzacjaPilot (typ A)1
Wyświetlacz:Wyświetla
zaprogramowane
ustawienie, aktualną
godzinę i
zaprogramowaną
godzinę,
temperaturę, Z, Ü ,
Y , Ö i x2 7:Długie naciśnięcie: włączenie
nagrzewnicy, krótkie
naciśnięcie: włączenie
wyświetlacza lub
potwierdzenie wyboru3 l:Zwiększanie wartości4 d:Długie naciśnięcie:
wyłączenie nagrzewnicy,
krótkie naciśnięcie: wyjście z
menu lub wyłączenie
wyświetlacza5 k:Zmniejszanie wartości
Jeśli w ciągu 10 sekund nie zostaną
naciśnięte żadne przyciski,
wyświetlacz automatycznie się
wyłączy.
Pilot (typ B)
1
Wyświetlacz:Wyświetla
zaprogramowane
ustawienie, aktualną
godzinę i
zaprogramowaną
godzinę,
temperaturę, Z, Ü ,
Y , Ö i x2 l:Zwiększanie wartości3 WYŁ.:Wyłączenie nagrzewnicy,
lub nacisnąć jednocześnie
Y i WYŁ. , aby potwierdzić
wybór4 Y:Włączenie nagrzewnicy, lub
nacisnąć jednocześnie Y i
WYŁ. , aby potwierdzić wybór5 k:Zmniejszanie wartości
Jeśli w ciągu 30 sekund nie zostaną
naciśnięte żadne przyciski,
wyświetlacz automatycznie się
wyłączy.
