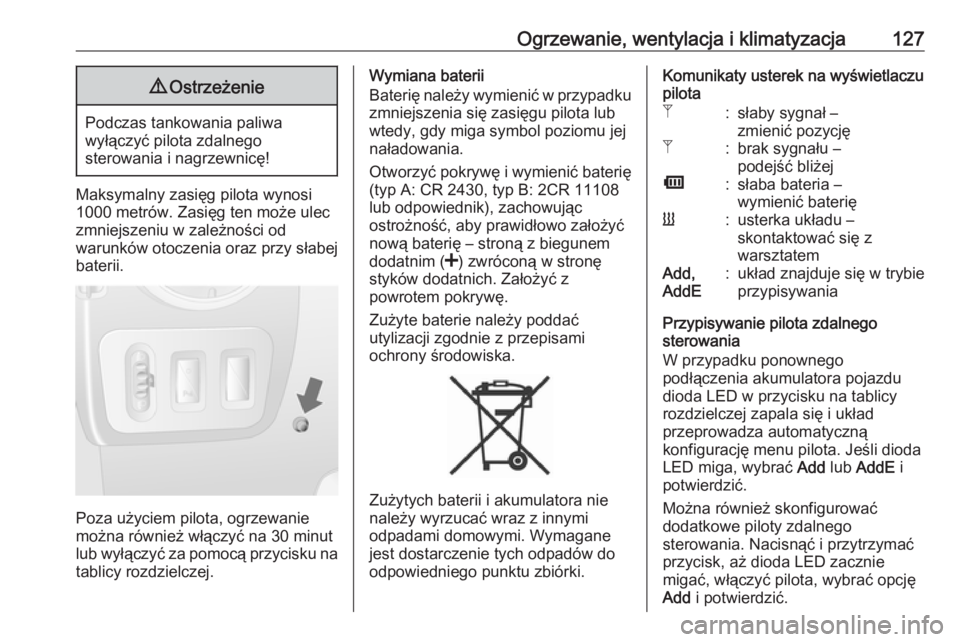

Ogrzewanie, wentylacja i klimatyzacja1279Ostrzeżenie
Podczas tankowania paliwa
wyłączyć pilota zdalnego
sterowania i nagrzewnicę!
Maksymalny zasięg pilota wynosi
1000 metrów. Zasięg ten może ulec zmniejszeniu w zależności od
warunków otoczenia oraz przy słabej
baterii.
Poza użyciem pilota, ogrzewanie
można również włączyć na 30 minut
lub wyłączyć za pomocą przycisku na tablicy rozdzielczej.
Wymiana baterii
Baterię należy wymienić w przypadku
zmniejszenia się zasięgu pilota lub
wtedy, gdy miga symbol poziomu jej
naładowania.
Otworzyć pokrywę i wymienić baterię (typ A: CR 2430, typ B: 2CR 11108
lub odpowiednik), zachowując
ostrożność, aby prawidłowo założyć
nową baterię – stroną z biegunem
dodatnim ( <) zwróconą w stronę
styków dodatnich. Założyć z
powrotem pokrywę.
Zużyte baterie należy poddać
utylizacji zgodnie z przepisami
ochrony środowiska.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Komunikaty usterek na wyświetlaczu
pilotaZ:słaby sygnał –
zmienić pozycjęZ:brak sygnału –
podejść bliżejÜ:słaba bateria –
wymienić baterięY:usterka układu –
skontaktować się z
warsztatemAdd,
AddE:układ znajduje się w trybie
przypisywania
Przypisywanie pilota zdalnego
sterowania
W przypadku ponownego
podłączenia akumulatora pojazdu
dioda LED w przycisku na tablicy rozdzielczej zapala się i układ
przeprowadza automatyczną
konfigurację menu pilota. Jeśli dioda
LED miga, wybrać Add lub AddE i
potwierdzić.
Można również skonfigurować
dodatkowe piloty zdalnego
sterowania. Nacisnąć i przytrzymać
przycisk, aż dioda LED zacznie
migać, włączyć pilota, wybrać opcję
Add i potwierdzić.

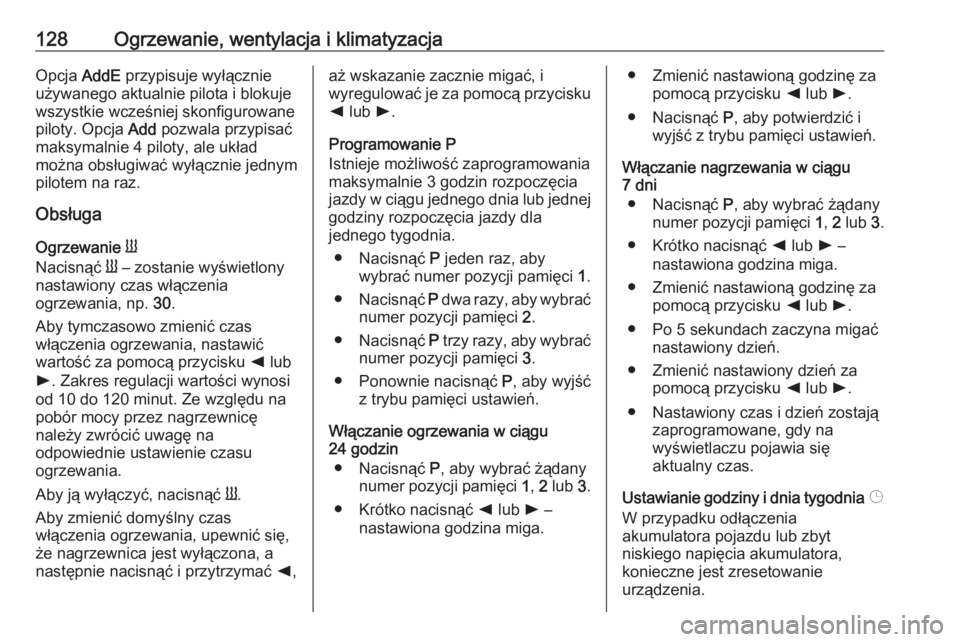

128Ogrzewanie, wentylacja i klimatyzacjaOpcja AddE przypisuje wyłącznie
używanego aktualnie pilota i blokuje
wszystkie wcześniej skonfigurowane
piloty. Opcja Add pozwala przypisać
maksymalnie 4 piloty, ale układ
można obsługiwać wyłącznie jednym
pilotem na raz.
Obsługa
Ogrzewanie Y
Nacisnąć Y – zostanie wyświetlony
nastawiony czas włączenia
ogrzewania, np. 30.
Aby tymczasowo zmienić czas
włączenia ogrzewania, nastawić
wartość za pomocą przycisku k lub
l . Zakres regulacji wartości wynosi
od 10 do 120 minut. Ze względu na pobór mocy przez nagrzewnicę
należy zwrócić uwagę na
odpowiednie ustawienie czasu
ogrzewania.
Aby ją wyłączyć, nacisnąć Y.
Aby zmienić domyślny czas
włączenia ogrzewania, upewnić się,
że nagrzewnica jest wyłączona, a
następnie nacisnąć i przytrzymać k,aż wskazanie zacznie migać, i
wyregulować je za pomocą przycisku
k lub l.
Programowanie P
Istnieje możliwość zaprogramowania
maksymalnie 3 godzin rozpoczęcia
jazdy w ciągu jednego dnia lub jednej
godziny rozpoczęcia jazdy dla
jednego tygodnia.
● Nacisnąć P jeden raz, aby
wybrać numer pozycji pamięci 1.
● Nacisnąć P dwa razy, aby wybrać
numer pozycji pamięci 2.
● Nacisnąć P trzy razy, aby wybrać
numer pozycji pamięci 3.
● Ponownie nacisnąć P, aby wyjść
z trybu pamięci ustawień.
Włączanie ogrzewania w ciągu
24 godzin
● Nacisnąć P, aby wybrać żądany
numer pozycji pamięci 1, 2 lub 3.
● Krótko nacisnąć k lub l –
nastawiona godzina miga.● Zmienić nastawioną godzinę za pomocą przycisku k lub l.
● Nacisnąć P, aby potwierdzić i
wyjść z trybu pamięci ustawień.
Włączanie nagrzewania w ciągu
7 dni
● Nacisnąć P, aby wybrać żądany
numer pozycji pamięci 1, 2 lub 3.
● Krótko nacisnąć k lub l –
nastawiona godzina miga.
● Zmienić nastawioną godzinę za pomocą przycisku k lub l.
● Po 5 sekundach zaczyna migać nastawiony dzień.
● Zmienić nastawiony dzień za pomocą przycisku k lub l.
● Nastawiony czas i dzień zostają zaprogramowane, gdy na
wyświetlaczu pojawia się
aktualny czas.
Ustawianie godziny i dnia tygodnia Þ
W przypadku odłączenia
akumulatora pojazdu lub zbyt
niskiego napięcia akumulatora,
konieczne jest zresetowanie
urządzenia.

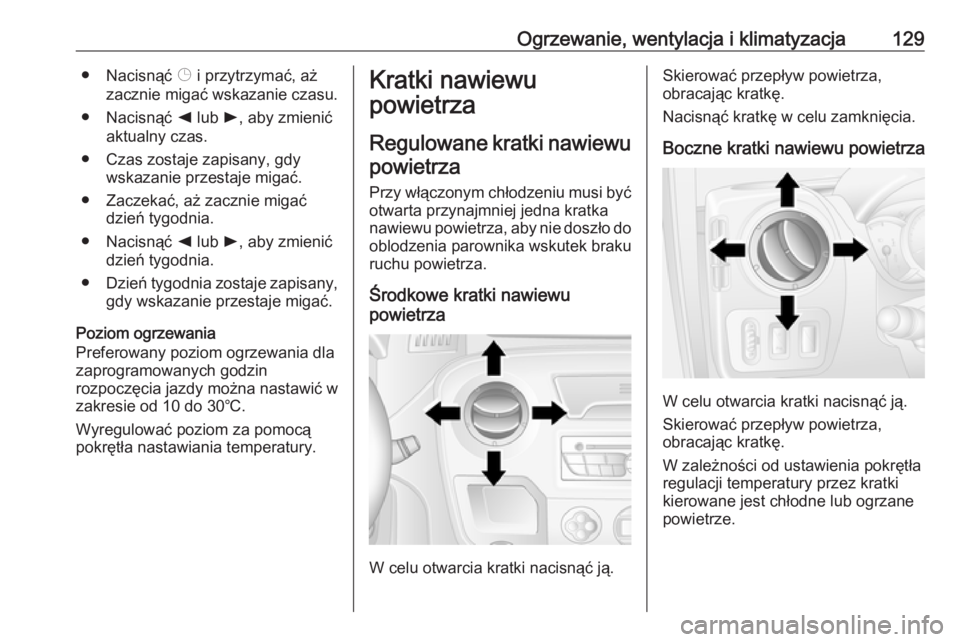

Ogrzewanie, wentylacja i klimatyzacja129● Nacisnąć Þ i przytrzymać, aż
zacznie migać wskazanie czasu.
● Nacisnąć k lub l, aby zmienić
aktualny czas.
● Czas zostaje zapisany, gdy wskazanie przestaje migać.
● Zaczekać, aż zacznie migać dzień tygodnia.
● Nacisnąć k lub l, aby zmienić
dzień tygodnia.
● Dzień tygodnia zostaje zapisany,
gdy wskazanie przestaje migać.
Poziom ogrzewania
Preferowany poziom ogrzewania dla
zaprogramowanych godzin
rozpoczęcia jazdy można nastawić w
zakresie od 10 do 30℃.
Wyregulować poziom za pomocą
pokrętła nastawiania temperatury.Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
Przy włączonym chłodzeniu musi byćotwarta przynajmniej jedna kratka
nawiewu powietrza, aby nie doszło do
oblodzenia parownika wskutek braku
ruchu powietrza.
Środkowe kratki nawiewu
powietrza
W celu otwarcia kratki nacisnąć ją.
Skierować przepływ powietrza,
obracając kratkę.
Nacisnąć kratkę w celu zamknięcia.
Boczne kratki nawiewu powietrza
W celu otwarcia kratki nacisnąć ją.
Skierować przepływ powietrza,
obracając kratkę.
W zależności od ustawienia pokrętła
regulacji temperatury przez kratki
kierowane jest chłodne lub ogrzane
powietrze.

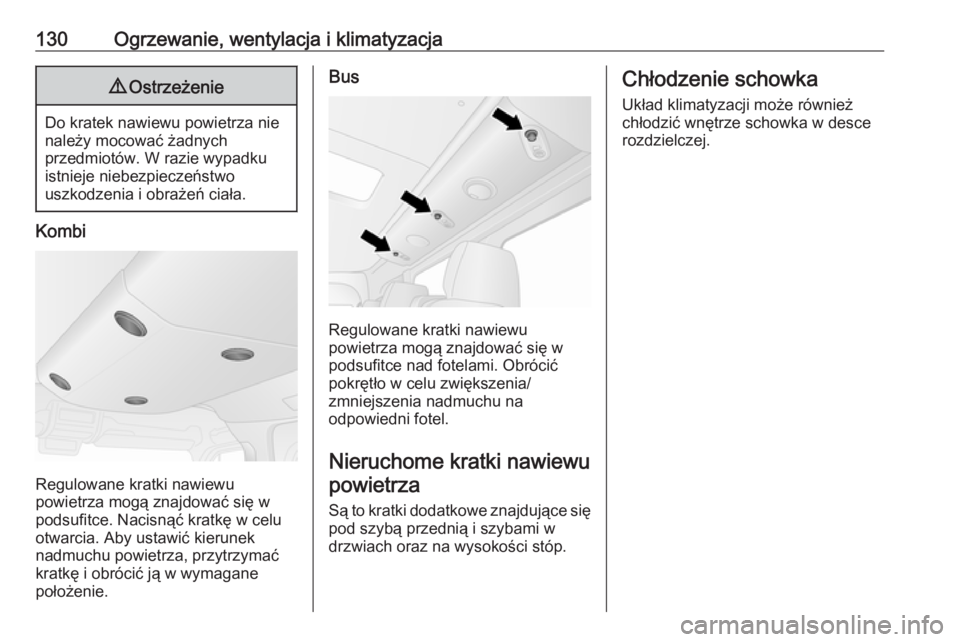

130Ogrzewanie, wentylacja i klimatyzacja9Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Kombi
Regulowane kratki nawiewu
powietrza mogą znajdować się w
podsufitce. Nacisnąć kratkę w celu
otwarcia. Aby ustawić kierunek
nadmuchu powietrza, przytrzymać
kratkę i obrócić ją w wymagane
położenie.
Bus
Regulowane kratki nawiewu
powietrza mogą znajdować się w podsufitce nad fotelami. Obrócić
pokrętło w celu zwiększenia/
zmniejszenia nadmuchu na
odpowiedni fotel.
Nieruchome kratki nawiewupowietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.
Chłodzenie schowka
Układ klimatyzacji może również
chłodzić wnętrze schowka w desce
rozdzielczej.

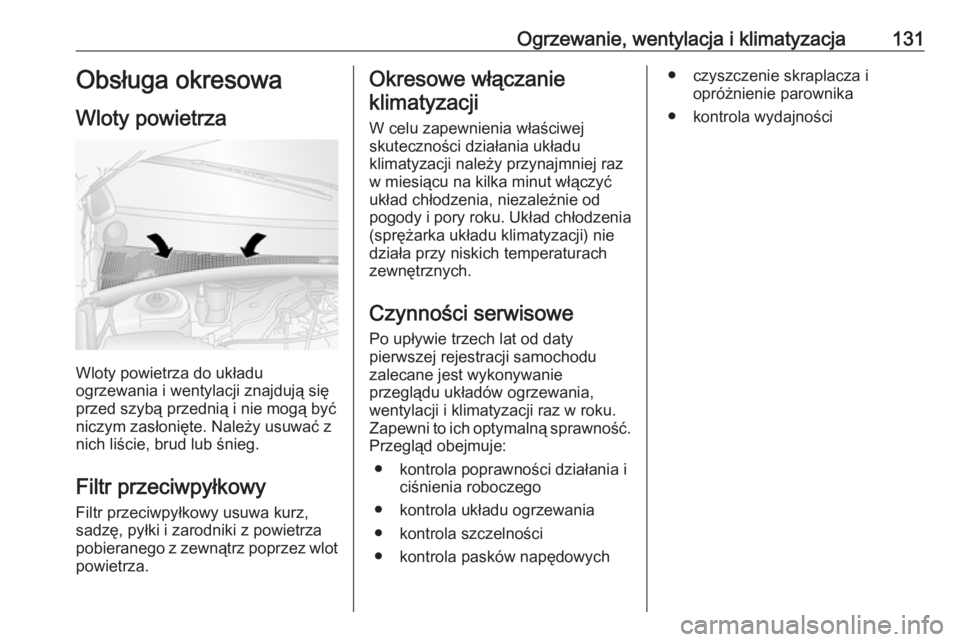

Ogrzewanie, wentylacja i klimatyzacja131Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza
pobieranego z zewnątrz poprzez wlot powietrza.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) nie
działa przy niskich temperaturach zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych● czyszczenie skraplacza i opróżnienie parownika
● kontrola wydajności

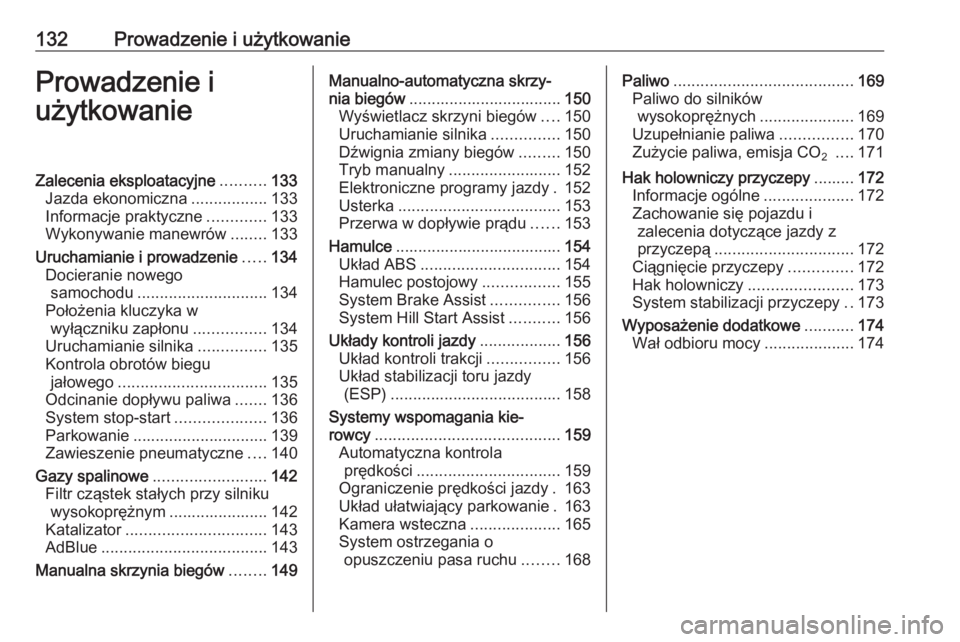

132Prowadzenie i użytkowanieProwadzenie i
użytkowanieZalecenia eksploatacyjne ..........133
Jazda ekonomiczna .................133
Informacje praktyczne .............133
Wykonywanie manewrów ........133
Uruchamianie i prowadzenie .....134
Docieranie nowego samochodu ............................. 134
Położenia kluczyka w wyłączniku zapłonu ................134
Uruchamianie silnika ...............135
Kontrola obrotów biegu jałowego ................................. 135
Odcinanie dopływu paliwa .......136
System stop-start ....................136
Parkowanie .............................. 139
Zawieszenie pneumatyczne ....140
Gazy spalinowe ......................... 142
Filtr cząstek stałych przy silniku wysokoprężnym ...................... 142
Katalizator ............................... 143
AdBlue ..................................... 143
Manualna skrzynia biegów ........149Manualno-automatyczna skrzy‐
nia biegów .................................. 150
Wyświetlacz skrzyni biegów ....150
Uruchamianie silnika ...............150
Dźwignia zmiany biegów .........150
Tryb manualny ......................... 152
Elektroniczne programy jazdy . 152
Usterka .................................... 153
Przerwa w dopływie prądu ......153
Hamulce ..................................... 154
Układ ABS ............................... 154
Hamulec postojowy .................155
System Brake Assist ...............156
System Hill Start Assist ...........156
Układy kontroli jazdy ..................156
Układ kontroli trakcji ................156
Układ stabilizacji toru jazdy (ESP) ...................................... 158
Systemy wspomagania kie‐
rowcy ......................................... 159
Automatyczna kontrola prędkości ................................ 159
Ograniczenie prędkości jazdy . 163
Układ ułatwiający parkowanie . 163
Kamera wsteczna ....................165
System ostrzegania o opuszczeniu pasa ruchu ........168Paliwo ........................................ 169
Paliwo do silników wysokoprężnych .....................169
Uzupełnianie paliwa ................170
Zużycie paliwa, emisja CO 2
.... 171
Hak holowniczy przyczepy .........172
Informacje ogólne ....................172
Zachowanie się pojazdu i zalecenia dotyczące jazdy z
przyczepą ............................... 172
Ciągnięcie przyczepy ..............172
Hak holowniczy .......................173
System stabilizacji przyczepy ..173
Wyposażenie dodatkowe ...........174
Wał odbioru mocy ....................174

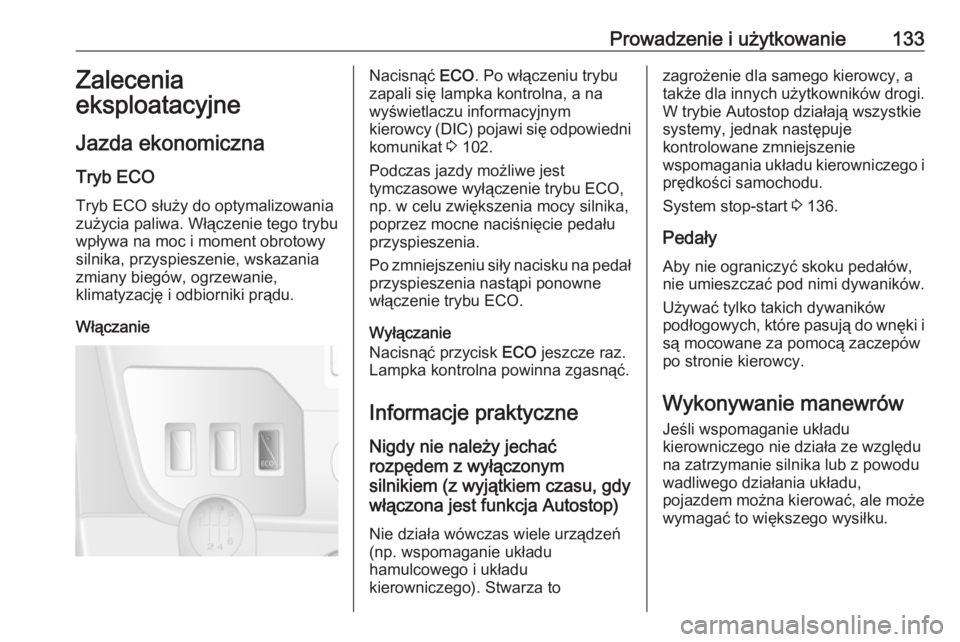

Prowadzenie i użytkowanie133Zalecenia
eksploatacyjne
Jazda ekonomiczna Tryb ECO
Tryb ECO służy do optymalizowania
zużycia paliwa. Włączenie tego trybu
wpływa na moc i moment obrotowy
silnika, przyspieszenie, wskazania
zmiany biegów, ogrzewanie,
klimatyzację i odbiorniki prądu.
WłączanieNacisnąć ECO. Po włączeniu trybu
zapali się lampka kontrolna, a na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawi się odpowiedni
komunikat 3 102.
Podczas jazdy możliwe jest
tymczasowe wyłączenie trybu ECO,
np. w celu zwiększenia mocy silnika,
poprzez mocne naciśnięcie pedału
przyspieszenia.
Po zmniejszeniu siły nacisku na pedał przyspieszenia nastąpi ponowne
włączenie trybu ECO.
Wyłączanie
Nacisnąć przycisk ECO jeszcze raz.
Lampka kontrolna powinna zgasnąć.
Informacje praktyczne Nigdy nie należy jechać
rozpędem z wyłączonym
silnikiem (z wyjątkiem czasu, gdy
włączona jest funkcja Autostop)
Nie działa wówczas wiele urządzeń
(np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza tozagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
W trybie Autostop działają wszystkie systemy, jednak następuje
kontrolowane zmniejszenie
wspomagania układu kierowniczego i
prędkości samochodu.
System stop-start 3 136.
Pedały Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Używać tylko takich dywaników
podłogowych, które pasują do wnęki i
są mocowane za pomocą zaczepów
po stronie kierowcy.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może wymagać to większego wysiłku.

134Prowadzenie i użytkowaniePrzestroga
Pojazdy wyposażone w
hydrauliczne wspomaganie
układu kierowniczego:
Jeśli kierownica zostanie
obrócona do oporu, i jest
utrzymywany w tej pozycji przez
ponad 15 sekund, może nastąpić
uszkodzenie wspomagania
układu kierowniczego, wskutek
czego przestanie on działać.
Uruchamianie i
prowadzenie
Docieranie nowego samochodu
Przez pierwszych kilka podróży oraz
po zamontowaniu nowych okładzin
ciernych do hamulców tarczowych
należy unikać gwałtownego
hamowania.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać oparów.
W okresie docierania zużywana jest
większa ilość paliwa i oleju, a proces
oczyszczania filtra cząstek stałych
przy silniku wysokoprężnym może
występować częściej. Funkcja
Autostop może zostać wyłączona w
celu umożliwienia ładowania
akumulatora pojazdu.
System stop-start 3 136.

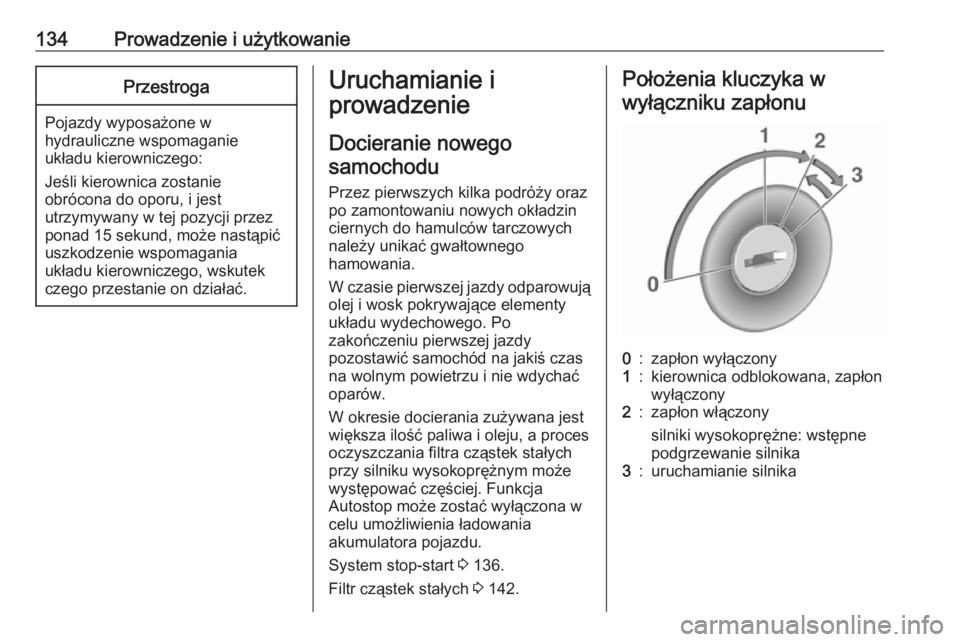

Filtr cząstek stałych 3 142.Położenia kluczyka w
wyłączniku zapłonu0:zapłon wyłączony1:kierownica odblokowana, zapłon
wyłączony2:zapłon włączony
silniki wysokoprężne: wstępne podgrzewanie silnika3:uruchamianie silnika
