2015 TOYOTA HILUX Notices Demploi (in French)

505
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71213K_(EK)
XMoteur diesel (pour modèle KUN25L-PRMDH*1 pour le Kazakhstan)
*1 : Le code de modèle est indiqué sur l’étiquette ou la plaque du fabricant. (→P. 495)
*2 : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Le moteur de votre Toyota contient de l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota). Utilisez l’huile “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota), approuvée par Toyota, ou une huile équi-
valente respectant le grade et la viscosité suivants.
Grade d’huile : API CF-4, CF ou ACEA B1 (Vous pouvez aussi utiliser de l’API CE ou CD.)
Quantité d’huile
(vidange et remplissage — référence
*2)
Avec filtre
Sans filtre 6,9 L (7,3 qt., 6,1 Imp.qt.)
6,6 L (7,0 qt., 5,8 Imp.qt.)
HILUX_OM_OM71213K_(EK).book Page 505 Friday, May 9, 2014 5:4
3 PM

5068-1. Caractéristiques
HILUX_OM_OM71213K_(EK)
Viscosité recommandée (SAE) :
La viscosité SAE 5W-30 est le
meilleur choix en matière d’écono-
mie de carburant et de démarrage
par temps froid.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour de l’huile moteur SAE
5W-30.
Viscosité de l’huile (5W-30 est expliqué ici en guise d’exemple) :• La partie 5W de 5W-30 indique la caractéristique de l’huile qui permet un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 30 de 5W-30 indique la caractéristique de la viscosité de l’huile lorsque l’huile est à température élevée. Une huile dont la viscosité est
plus élevée (ayant une valeur plus grande) convient mieux si le véhicule
circule à des vitesses élevées ou dans des conditions de charge extrê-
mes.
Plage de températures prévues avant
la prochaine vidange d’huile
De préférence
HILUX_OM_OM71213K_(EK).book Page 506 Friday, May 9, 2014 5:4 3 PM

507
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71213K_(EK)
XMoteur diesel (pour modèles KUN25L-PRMDH*1 sauf pour le Kazakhstan)
*1 : Le code de modèle est indiqué sur l’étiquette ou la plaque du fabricant. (→P. 495)
*2 : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidange
d’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez l’huile moteur “Toyota Genuine Motor Oil”
(huile moteur d’origine Toyota) approuvée par Toyota ou une huile équiva-
lente correspondant au grade et à la viscosité suivants.
Grade d’huile : API CF-4, CF ou ACEA B1 (Vous pouvez également utiliser de l’API CE ou CD.)
Quantité d’huile
(Vidange et remplissage 
référence
*2)
Avec filtre
Sans filtre6,9 L (7,3 qt., 6,1 Imp.qt.)
6,6 L (7,0 qt., 5,8 Imp.qt.)
HILUX_OM_OM71213K_(EK).book Page 507 Friday, May 9, 2014 5:4 3 PM

5088-1. Caractéristiques
HILUX_OM_OM71213K_(EK)
Viscosité recommandée (SAE) :
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour de l’huile moteur SAE
5W-30.
Viscosité de l’huile (10W-30 est expliqué ici en guise d’exemple) :• La partie 10W de 10W-30 indique la caractéristique de l’huile qui permet un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 30 de 10W-30 indique la caractéristique de la viscosité de l’huile lorsque l’huile est à température élevée. Une huile dont la visco-
sité est plus élevée (ayant une valeur plus grande) convient mieux si le
véhicule circule à des vitesses élevées ou dans des conditions de
charge extrêmes.
Plage de températures prévues avant
la prochaine vidange d’huile
HILUX_OM_OM71213K_(EK).book Page 508 Friday, May 9, 2014 5:4 3 PM

509
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71213K_(EK)
Système de refroidissement
Capacité
Moteur à
essence
XAvec chauffage
7,8 L (8,2 qt., 6,9 Imp.qt.)
XSans chauffage
7,0 L (7,4 qt., 6,2 Imp.qt.)
Moteur diesel
XAvec boîte de vitesses manuelle
9,8 L (10,4 qt., 8,6 Imp.qt.)
XAvec boîte de vitesses automatique
11,1 L (11,7 qt., 9,8 Imp.qt.)
Type de liquide de
refroidissement
Utilisez un des liquides suivants : • “Toyota Super Long Life Coolant” (liquide de refroidissement super longue durée Toyota)
• Un liquide de refroidissement similaire de haute qualité à base d’éthylène glycol, fabri-
qué selon la technologie hybride des acides
organiques longue durée et exempt de sili-
cate, d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.
Système d’allumage
Bougie d’allumage
FabricationDENSO SK20HR-A11
Ecartement1,1 mm (0,043 in.)
NOTE
■ Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des électrodes de bougies d’allumage.
HILUX_OM_OM71213K_(EK).book Page 509 Friday, May 9, 2014 5:4 3 PM

5108-1. Caractéristiques
HILUX_OM_OM71213K_(EK)
* : La quantité de liquide est la quantité de référence. Si un remplacement est nécessaire, contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre professionnel dûment qualifié et équipé.
Système électrique
Batterie
Mesure de densité de
l’électrolyte à 20 °C (68 °F) : 1,250
 1,290 Pleine charge
1,160  1,200 Mi-charge
1,060  1,100 Déchargée
Intensités de charge
Charge rapide
Charge lente 15 A max.
5 A max.
Boîte de vitesses automatique
Quantité de liquide*10,6 L (11,2 qt., 9,3 Imp.qt.)
Type de liquide“Toyota Genuine ATF WS” (liquide de boîte de vites-
ses automatique Toyota WS)
NOTE
■
Type de liquide de boîte de vitesses automatique
L’utilisation d’un liquide pour boîte de vitesses autre que le “Toyota Genuine ATF
WS” (liquide de boîte de vitesses automatique Toyota WS) peut entraver le passage
des rapports, occasionner un blocage de la boîte de vitesses accompagné de vibra-
tions et finalement endommager la boîte de vitesses de votre véhicule.
HILUX_OM_OM71213K_(EK).book Page 510 Friday, May 9, 2014 5:4 3 PM

511
8
8-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71213K_(EK)
Boîte de vitesses manuelle
Quantité d’huile
Véhicules à
4WD2,2 L (2,3 qt., 1,9 Imp.qt.)
Pre Runner 2,6 L (2,7 qt., 2,3 Imp.qt.)
Type d’huile Huile d’engrenages API GL-3 (GL-4)
Viscosité d’huile recommandée
XVéhicules destinés à la Martinique, Israël, la
Guadeloupe et la Guyane française
SAE 75W-90 (80W, 80W-90)
XAutres
SAE 75W-90
Boîte de transfert
Quantité d’huile1,0 L (1,1 qt., 0,9 Imp.qt.)
Type d’huileHuile d’engrenages API GL-4 ou GL-5
Viscosité d’huile recommandéeSAE 75W-90
HILUX_OM_OM71213K_(EK).book Page 511 Friday, May 9, 2014 5:4 3 PM

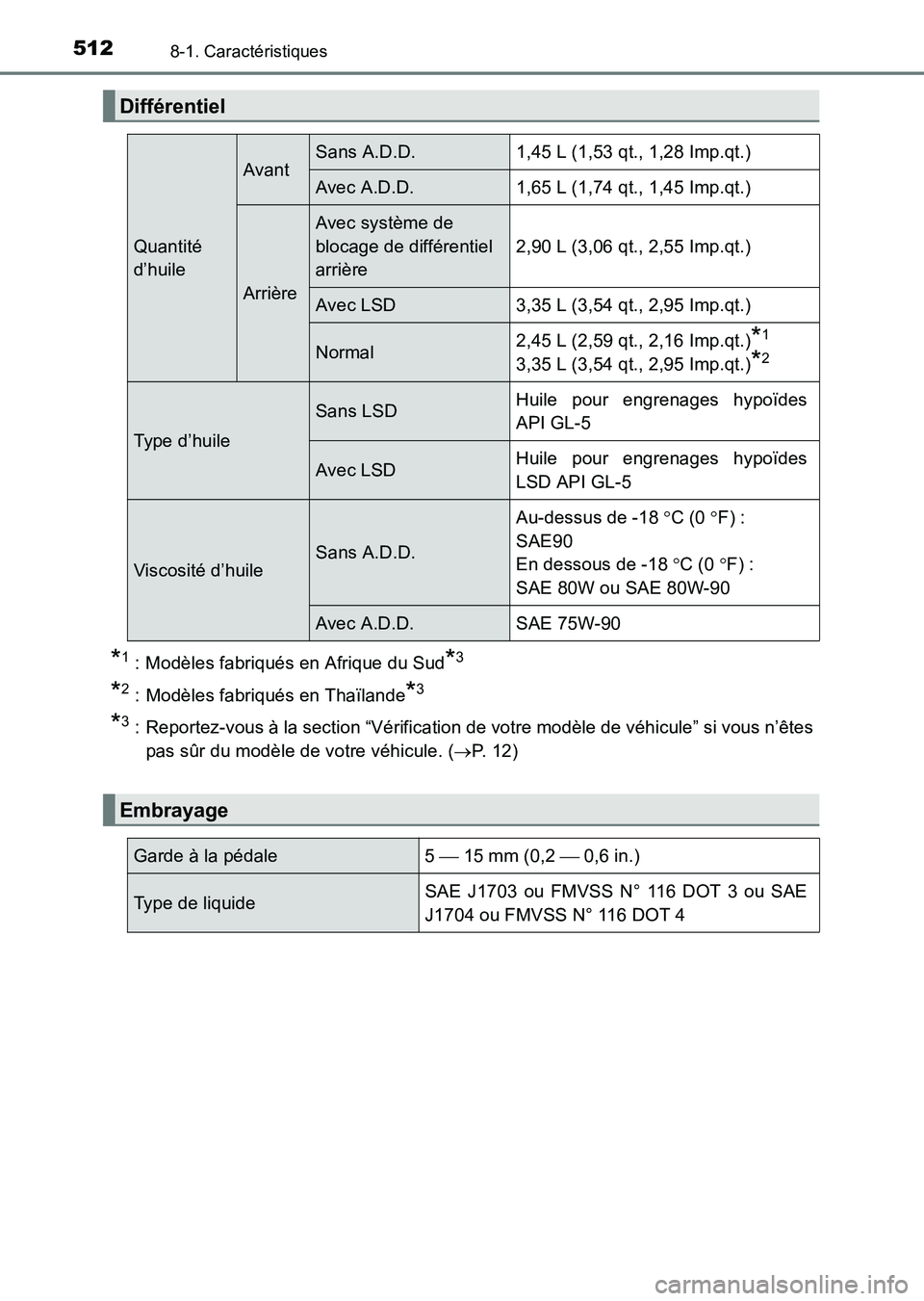

5128-1. Caractéristiques
HILUX_OM_OM71213K_(EK)
*1 : Modèles fabriqués en Afrique du Sud*3
*2 : Modèles fabriqués en Thaïlande*3
*3 : Reportez-vous à la section “Vérification de votre modèle de véhicule” si vous n’êtespas sûr du modèle de votre véhicule. ( →P. 12)
Différentiel
Quantité
d’huile
AvantSans A.D.D.1,45 L (1,53 qt., 1,28 Imp.qt.)
Avec A.D.D.1,65 L (1,74 qt., 1,45 Imp.qt.)
Arrière
Avec système de
blocage de différentiel
arrière
2,90 L (3,06 qt., 2,55 Imp.qt.)
Avec LSD3,35 L (3,54 qt., 2,95 Imp.qt.)
Normal2,45 L (2,59 qt., 2,16 Imp.qt.)*1
3,35 L (3,54 qt., 2,95 Imp.qt.)*2
Type d’huile
Sans LSDHuile pour engrenages hypoïdes
API GL-5
Avec LSDHuile pour engrenages hypoïdes
LSD API GL-5
Viscosité d’huileSans A.D.D.
Au-dessus de -18 °C (0 °F) :
SAE90
En dessous de -18 °C (0 °F) :
SAE 80W ou SAE 80W-90
Avec A.D.D.SAE 75W-90
Embrayage
Garde à la pédale 5  15 mm (0,2  0,6 in.)
Type de liquide SAE J1703 ou FMVSS N° 116 DOT 3 ou SAE
J1704 ou FMVSS N° 116 DOT 4
HILUX_OM_OM71213K_(EK).book Page 512 Friday, May 9, 2014 5:4
3 PM
