ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
Два блока предохранителей расположены -
о дин в панели приборов со стороны
водителя, а другой - в моторном отсеке.
Снятие и установка предохранителя
перед заменой сгоревшего
п редохранителя необходимо выяснить
и устранить причину неисправности.
Номера предохранителей нанесены на
панели блока предохранителей.
п

ользуйтесь всегда специальным
пинцетом, чтобы извлечь предохранитель
из гнезда и проверить его.
Сгоревший электрический
предохранитель следует заменять
предохранителем только такого же
номинала.
Если новый предохранитель после
замены сразу выходит из строя,
обратитесь в сервисную сеть PEUGEOT
или в специализированный техцентр.
Доступ к предохранителям под панелью управления
- Для доступа к блоку предохранителей в панели
приборов, необходимо извлечь два винта при
помощи ключа зажигания и опустить блок.
Компания "автомобили PEUGEOT"
не несе т ответственности за
неисправности Вашего автомобиля,
вызванные установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к
использованию торгово-сервисной
сетью PEUGEOT, либо установленного
с нарушением ее инструкций.
В особенности это относится к
подключенному электрооборудованию,
потребляющему в сумме ток более 10 м
а .A.

Исправный предо
хранитель.
B.

Неисправный предо
хранитель.
C.

Пинце
т.
Доступ к предохранителям в моторном отсеке
- Для доступа к предохранителям в моторном
отсеке, отсоедините колодку разъема от
передней левой фары, а затем освободите от
фиксаторов крышку блока предохранителей.
9
СЛУЖБА БЫСТРОЙ ПОМОЩИ
Замена электрического предохранителя

168
Bipper_ru_Chap09_aide-rapide_ed02-2014
Таблица предохранителей со
стороны водителяПредохранитель №Номинальный токЗащищаемая цепь
F12 7,5 A
п

равая фара ближнего света.
F13 7,5 A
л

евая фара ближнего света, корректор фар.
F31 5 AВыключатель питания Э
б
У двиг
ателя.
F32 7,5 A
Головное освещение, передний плафон, включение заднего плафона.
F36 10 Aа втомагнитола, цепь мобильного телефона, панель
управления кондиционером, диагностический разъем EOBD.
F37 5 AСтоп-сигнал, комбинация приборов.
F38 20 A Дверные замки.
F43 15 A Насос стеклоомывателя.
F47 20 A Стеклоподъемник двери водителя.
F48 20 A Стеклоподъемник двери пассажира.
F49 5 AЭ
б
У п
арктроника, выключатель задних световых
приборов, наружные зеркала заднего вида, датчик
контроля пространства салона.
F50 7,5 A Э
б
У сист
емы подушек безопасности.
F51 7,5 AКонтактор стоп-сигнала, контактор педали сцепления,
панель управления наружными зеркалами заднего вида,
система Bluetooth.
F53 5 AКомбинация приборов, задние противотуманные фонари.
Замена электрического предохранителя

169
Bipper_ru_Chap09_aide-rapide_ed02-2014
Предохранитель №Номинал Функция
F41 7,5 A
о

богрев наружных зеркал заднего вида.
F94 15 A
п

рикуриватель.
F96 15 A Розетка 12 В.
F97 10 A
п

одогрев сиденья водителя.
F98 10 A
п

одогрев сиденья пассажира.
9
СЛУЖБА БЫСТРОЙ ПОМОЩИ
Замена электрического предохранителя

170
Bipper_ru_Chap09_aide-rapide_ed02-2014
Предохранитель №НоминалФункция
F01 60 A Электронный блок управления.
F02 40 A Вентиляция в салоне.
F03 20 A Цепь питания стартера.
F04 40 A Цепь питания насоса гидросистемы ABS.
F06 30 A
Выключатель режима постоянной скорости вентилятора системы охлаждения двигателя.
F0740 AВыключатель режима повышенной скорости вентилятора системы охлаждения двигателя.
F0830 A Компрессор системы кондиционирования воздуха.
F09 15 A Электропроводка тягово-сцепного устройства.
F10 10 A Звуковой сигнал.
F 11 10 A
питание цепи дополнительной нагрузки системы управления двигателем.
F14 15 A Фары дальнего света.
F15 15 A Розетка для дополнительных потребителей 12 В.
Таблица предохранителей в
моторном отсеке
Замена электрического предохранителя

171
Bipper_ru_Chap09_aide-rapide_ed02-2014

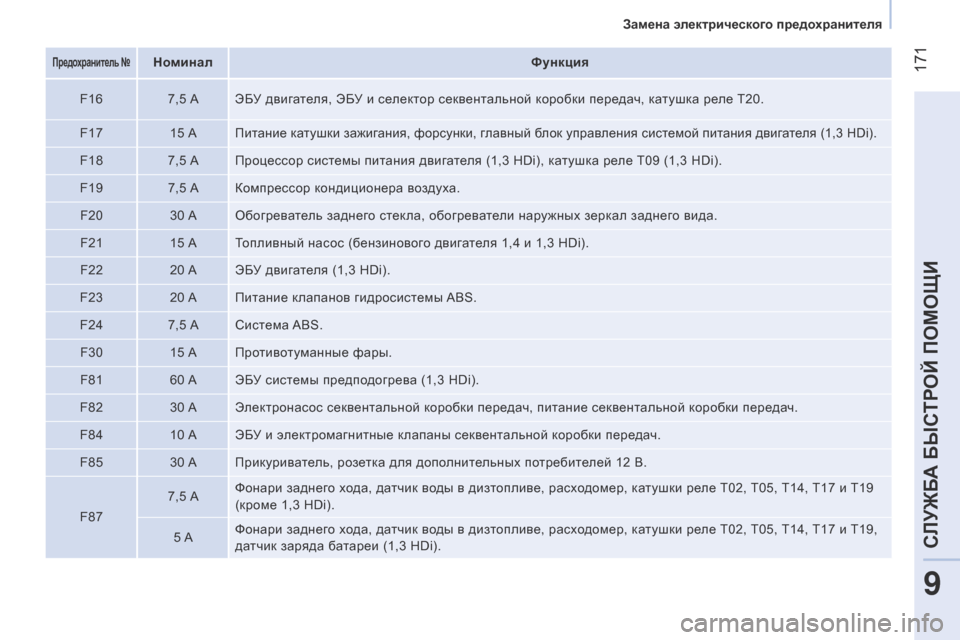

Предохранитель №НоминалФункция
F16 7,5 A Э
б
У двиг
ателя, Э б
У и се
лектор секвентальной коробки передач, катушка реле T20.
F17 15 A
п

итание катушки зажигания, форсунки, главный блок управления системой питания двигателя (1,3 HDi).
F18 7,5 A
п

роцессор системы питания двигателя (1,3 HDi), катушка реле T09 (1,3 HDi).
F19 7,5 A Компрессор кондиционера воздуха.
F20 30 A
о

богреватель заднего стекла, обогреватели наружных зеркал заднего вида.
F21 15 A
топ

ливный насос (бензинового двигателя 1,4 и 1,3 HDi).
F22 20 A Э
б
У двиг
ателя (1,3 HDi).
F23 20 A
п

итание клапанов гидросистемы ABS.
F24 7,5 A Система ABS.
F30 15 A
п

ротивотуманные фары.
F81 60 A Э
б
У сист
емы предподогрева (1,3 HDi).
F82 30 A Электронасос секвентальной коробки передач, питание секвентальной коробки передач.
F84 10 A Э
б
У и э
лектромагнитные клапаны секвентальной коробки передач.
F85 30 A
п

рикуриватель, розетка для дополнительных потребителей 12 В.
F87 7,5 A
Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19
(кроме 1,3 HDi).
5 A Фонари заднего хода, датчик воды в дизтопливе, расходомер, катушки реле T02, T05, T14, T17 и T19,
датчик заряда батареи (1,3 HDi).
9
СЛУЖБА БЫСТРОЙ ПОМОЩИ
Замена электрического предохранителя

172
Bipper_ru_Chap09_aide-rapide_ed02-2014
БУКСИРОВКА
Съемное буксирное кольцо хранится
в комплекте за сиденьем водителя (на
версии "Фургон") или за задним сиденьем
(на версии "Комби").
Буксировка вашего автомобиля
В переднем бампере снимите заглушку
справа плоским концом какого-либо
инструмента.
Вверните буксирное кольцо до упора.
Затем прицепите буксирную тягу к
буксирному кольцу.
Разблокируйте рулевое управление,
повернув ключ зажигания, и ослабьте
стояночный тормоз.
Включите аварийный сигнал на обоих
автомобилях.
о
сторожно начинайте движение и
двигайтесь медленно.
На буксируемом автомобиле важно
перевести рычаг передач в нейтральное
положение. Несоблюдение данной
особенности может привести к поломке
некоторых элементов (тормозной системы,
трансмиссии) и отсутствию усиления тормозов
при повторном запуске двигателя автомобиля.
Буксировка другого автомобиля
В заднем бампере снимите заглушку
снизу плоским концом какого-либо
инструмента.
Вверните буксирное кольцо до упора.
Затем прицепите буксирную тягу к
буксирному кольцу.
Включите аварийный сигнал на обоих
автомобилях.
о

сторожно трогайтесь с места и
двигайтесь медленно.
Общие рекомендации
Соблюдайте действующие в Вашей
стране правила.
Убедитесь, что масса буксирующего
автомобиля больше массы буксируемого.
Водитель должен оставаться за рулем
буксируемого автомобиля и иметь
действующее водительское удостоверение.
Для буксировки автомобиля используйте
только сертифицированную жесткую штангу;
тросы, канаты и лямки категорически
запрещены.
бук

сирующий автомобиль должен начинать
движение плавно.
п

ри буксировке с остановленным двигателем
усилители тормозной системы и рулевого
управления не работают.
Необходимо вызвать специалиста с
эвакуатором в следующих случаях:
-
ав

томобиль вышел из строя на автостраде
или скоростной автомагистрали,
-
эв

акуируется полноприводный
автомобиль,
-
не вк

лючается нейтральная передача,
рулевая колонка не снимается с
блокировки, не отпускается стояночный
тормоз,
-
тре

буется эвакуация автомобиля с опорой
только на два колеса,
-
не

т в наличии сертифицированной
буксирной штанги и др.
Быть на буксире или буксировать

173
Bipper_ru_Chap09_aide-rapide_ed02-2014
9
СЛУЖБА БЫСТРОЙ ПОМОЩИ

174
Bipper_ru_Chap10_caracteristique_ed02-2014

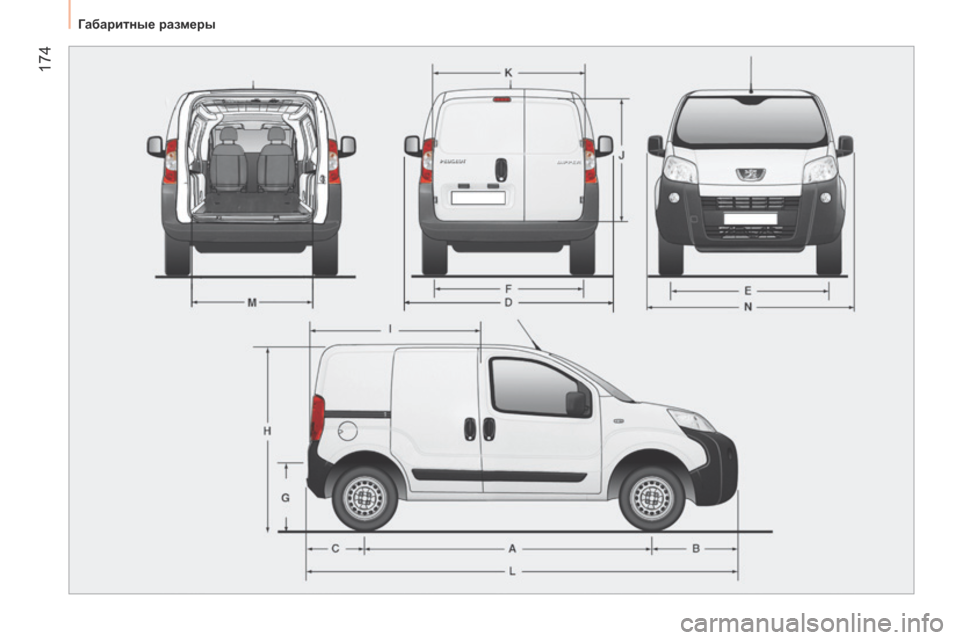

Габаритные размеры
