2015 Lancia Ypsilon Instructieboek (in Dutch)

AFMETINGEN
De afmetingen zijn uitgedrukt in mm fig. 174 en hebben betrekking op een auto die met originele
banden is uitgerust. De hoogte heeft betrekking op een onbeladen auto.
INHOUD BAGAGERUIMTEInhoud (V.D.A.-norm)= 245 liter.
Versies A B C D E F G H
0.9 TwinAir 85 pk3842 816 2390 636 1520 1414 1676 1408
1.2 8V 69 pk3842 816 2390 636 1520 1414 1676 1408
1.3 MultiJet3842 816 2390 636 1520 1414 1676 1408
fig. 174L0F0003
261
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

PRESTATIES
Max. snelheid in km/h na de eerste gebruiksperiode van de auto.
Versies km/h
0.9 TwinAir 85 pk176
1.2 8V 69 pk163
1.3 16v MultiJet183
262
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

GEWICHTEN EN BELASTINGEN
Versies 0.9 TwinAir 85 pk 1.2 8V 69 pk 1.3 16v MultiJet
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder
opties) (kg):975 965 1050
Nuttig laadvermogen inclusief de
bestuurder (kg):
(*)
480 (4 zitplaatsen) /
535 (5 zitplaatsen)480 (4 zitplaatsen) /
535 (5 zitplaatsen)480 (4 zitplaatsen) /
535 (5 zitplaatsen)
Maximum toelaatbare belastingen (kg)
(**)
800 780 870 – vooras:
– achteras: 810 810 810
– totaal:1455 (4 zitplaatsen) /
1510 (5 zitplaatsen)1445 (4 zitplaatsen) /
1500 (5 zitplaatsen)1530 (4 zitplaatsen) /
1585 (5 zitplaatsen)
Trekgewichten (kg)
750 750 1000 – geremde aanhanger:
– ongeremde aanhanger: 400 400 400
Max. dakbelasting: 55 55 55
Max. toelaatbare kogeldruk (geremde
aanhanger) (kg):60 60 60
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, trekhaak enz.) dan stijgt het leeggewicht, waardoor het
laadvermogen daalt, omdat de max. belastingen niet mogen worden overschreden.
(**) Belastingen mogen niet worden overschreden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over
de bagageruimte en/of laadvloer worden verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
263
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

VULINHOUDEN
Benzine-uitvoeringen 0.9 TwinAir 85 pk 1.2 8V 69 pk
Brandstoftank inhoud
(liter):40 40Loodvrije benzine met
octaangetal van ten minste
95 RON (specificatie
EN228) incl. een reserve van
(liter):5÷7 5÷7
Koelsysteem (liter): 5,3 4,9Mengsel van 50% water en
PARAFLU
UP(*)
Carterpan (liter): 2,8 2,5
SELENIA K P.E.
Carterpan en filters (liter): 3,2 2,8
Versnellingsbak-/
differentieelhuis (liter):1,65 1,65TUTELA
TRANSMISSION
GEARFORCE
Hydraulisch remsysteem
(liter):0,55 0,55 TUTELA TOP 4
Vloeistofreservoir
ruitensproeiers/
achterruitsproeier (liter):2,55 2,5Mengsel van water en
TUTELA
PROFESSIONAL SC35
(*) Onder erg strenge klimaatcondities is een mengsel van 60%UPen 40% gemineraliseerd water aanbevolen.
264
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Voorgeschreven
smeermiddelen brandstof en originele

Dieseluitvoeringen 1.3 16v MultiJetVoorgeschreven brandstof en
originele smeermiddelen
Tankinhoud (liter): 40
Diesel voor motorvoertuigen (EN
590-specificatie)
incl. een reserve van (liter): 5 ÷ 7
Koelsysteem (liter): 6,35Mengsel van 50% water en
PARAFLU
UP(*)
Carterpan (liter): 2,8
SELENIA WR P.E.
Carterpan en filters (liter): 3,0
Versnellingsbak-/differentieelhuis
(liter):1,65TUTELA TRANSMISSION
GEARFORCE
Hydraulisch remsysteem (liter): 0,55 TUTELA TOP 4
Vloeistofreservoir ruitensproeiers/
achterruitsproeier (liter):2,5Mengsel van water en TUTELA
PROFESSIONAL SC35
(*) Onder zeer ruige klimaatcondities is een mengsel van 60%UPen 40% gemineraliseerd water aanbevolen.
265
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

VLOEISTOFFEN EN SMEERMIDDELEN
PRODUCTSPECIFICATIES
GebruikEigenschappen van vloeistoffen en
smeermiddelen voor een correcte
werking van de autoOriginele
vloeistoffen en
smeermiddelenVerversingsinterval
Smeermiddel
voor
benzinemotoren
(versies 0.9
TwinAir 85 pk
en 1.2 8V
pk)SAE 5W-40 ACEA C3 volledig synthetisch
smeermiddel. FIAT-kwalificatie 9.55535-S2.SELENIA K P.E.
Contractual Technical
Reference No.
F603.C07Volgens het
Geprogrammeerde
Onderhoudsschema
Smeermiddel
voor
dieselmotorenSAE 5W-30 volledig synthetisch
smeermiddel. FIAT-kwalificatie 9.55535-S1.SELENIA WR P.E.
Contractual Technical
Reference No.
F510.D07Volgens het
Geprogrammeerde
Onderhoudsschema
266
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
69
Als bij dieselmotoren in geval van nood geen originele producten beschikbaar zijn, moeten de
smeermiddelen minimaal aan de ACEA C2-specificaties voldoen. In dit geval zijn geen optimale
motorprestaties gegarandeerd en is het raadzaam de olie zo snel mogelijk bij het Lancia Servicenetwerk
te laten vervangen door het aanbevolen product.
Het gebruik van producten met lagere eigenschappen dan de ACEA C3-specificaties voor
benzinemotoren en de ACEA C2-specificaties voor dieselmotoren kan beschadigingen aan de motor
veroorzaken die niet door de garantie worden gedekt.
Bij 0.9 TwinAir 85 pk versies kan het gebruik van smeermiddelen met lagere specificaties dan ACEA C3
en een andere SAE-viscositeitsgraad dan 5W-40 beschadigingen aan de motor veroorzaken die niet
door de garantie worden gedekt.

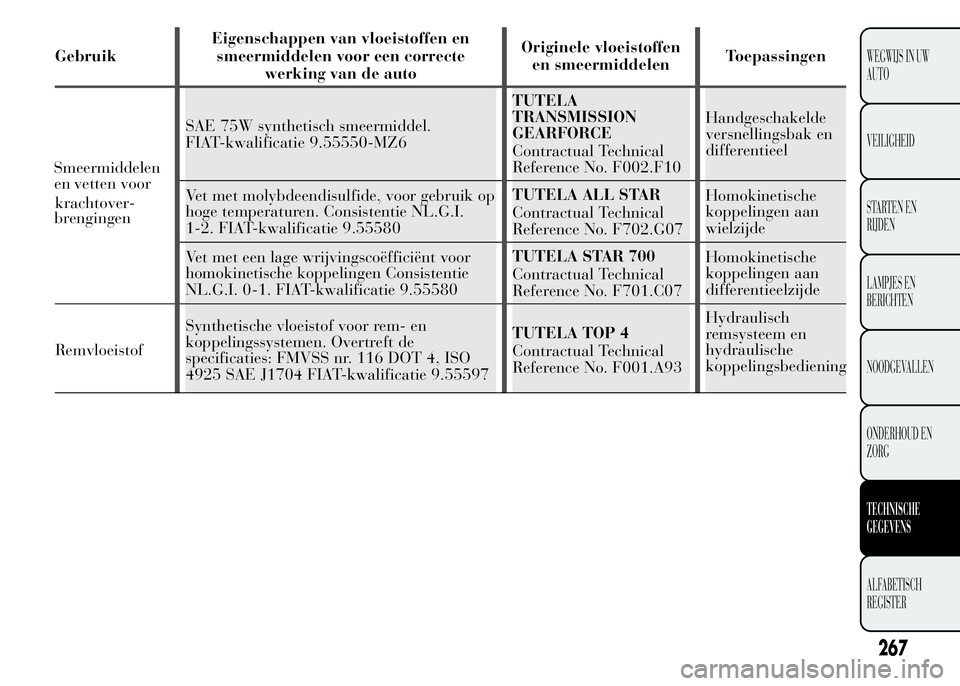

GebruikEigenschappen van vloeistoffen en
smeermiddelen voor een correcte
werking van de autoOriginele vloeistoffen
en smeermiddelenToepassingen
SAE 75W synthetisch smeermiddel.
FIAT-kwalificatie 9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference No. F002.F10Handgeschakelde
versnellingsbak en
differentieel
Vet met molybdeendisulfide, voor gebruik op
hoge temperaturen. Consistentie NL.G.I.
1-2. FIAT-kwalificatie 9.55580TUTELA ALL STAR
Contractual Technical
Reference No. F702.G07Homokinetische
koppelingen aan
wielzijde
Vet met een lage wrijvingscoëfficiënt voor
homokinetische koppelingen Consistentie
NL.G.I. 0-1. FIAT-kwalificatie 9.55580TUTELA STAR 700
Contractual Technical
Reference No. F701.C07Homokinetische
koppelingen aan
differentieelzijde
RemvloeistofSynthetische vloeistof voor rem- en
koppelingssystemen. Overtreft de
specificaties: FMVSS nr. 116 DOT 4, ISO
4925 SAE J1704 FIAT-kwalificatie 9.55597TUTELA TOP 4
Contractual Technical
Reference No. F001.A93Hydraulisch
remsysteem en
hydraulische
koppelingsbediening
267
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Smeermiddelen
vetten voor
krachtover-
brengingenen

GebruikEigenschappen van vloeistoffen en
smeermiddelen voor een correcte
werking van de autoOriginele vloeistoffen
en smeermiddelenToepassingen
Beschermingsmiddel
voor radiateursRoodgekleurd beschermingsmiddel met
antivrieswerking, op basis van geïnhibeerd
monoethyleenglycol met organische formule.
Overtreft CUNA NC 956-16, ASTM D 3306
specificaties. FIAT-kwalificatie 9.55523PARAFLU
UP(*)
Contractual Technical
Reference No. F101.M01Gebruikspercentage
koelcircuit: 50%
water 50%
PARAFLU
UP(**)
Additief voor
dieselolieAdditief voor dieselolie met antivries en
beschermende werking voor dieselmotoren.TUTELA DIESEL ART
Contractual Technical
Reference No. F601.L06Te mengen met de
dieselolie (25 cc per
10 liter)
Vloeistof voor
ruitensproeiers/
achterruitsproeier
Mengsel van alcoholen en oppervlakteactieve
stoffen. Overtreft CUNA NC 956-11
specificaties. FIAT-kwalificatie 9.55522TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference No. F201.D02Verdund of
onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers
(*) BELANGRIJK Gebruik geen vloeistoffen met afwijkende specificaties voor bijvullen of mengen.
(**) Onder extreme weersomstandigheden wordt een mengsel van 60%PARAFLUUPen 40% gedemineraliseeerd water
aanbevolen.
268
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
