2015 Lancia Ypsilon Instructieboek (in Dutch)

WIELOPHANGING
Versies Voor Achter
0.9 TwinAir 85 pk
Onafhankelijke wielophanging type
McPherson, met stabilisatorstangSemi-onafhankelijke wielen gekoppeld
met een torsietraverse 1.2 8V 69 pk
1.3 16V MultiJet
STUURINRICHTING
Versies Draaicirkel (m) Type
0.9 TwinAir 85 pk9.4
Tandheugelstuurinrichting met
elektrische stuurbekrachtiging 1.2 8V 69 pk9.4
1.3 16V MultiJet9.4
253
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op het kentekenbewijs zijn tevens
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in de
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor
de rijveiligheid moeten alle wielen zijn voorzien
van banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in
tubeless banden.
RUIMTEBESPAREND RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor van de voorwielen gemeten op de
velgranden:0±1mm
Waarden van toepassing voor rijklare auto.DE BANDENMAAT LEZEN
Voorbeeld fig. 172: 185/55 R 15 82T
185Nominale bandbreedte (S, afstand in mm
tussen de flanken)
55Verhouding van de bandhoogte/bandbreedte
(H/S) in %
RRadiaalband
15Doorsnee van de velg in inches (Ø)
82Belastingsindex (laadvermogen)
TSnelheidscategorie
fig. 172L0F0019
254
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

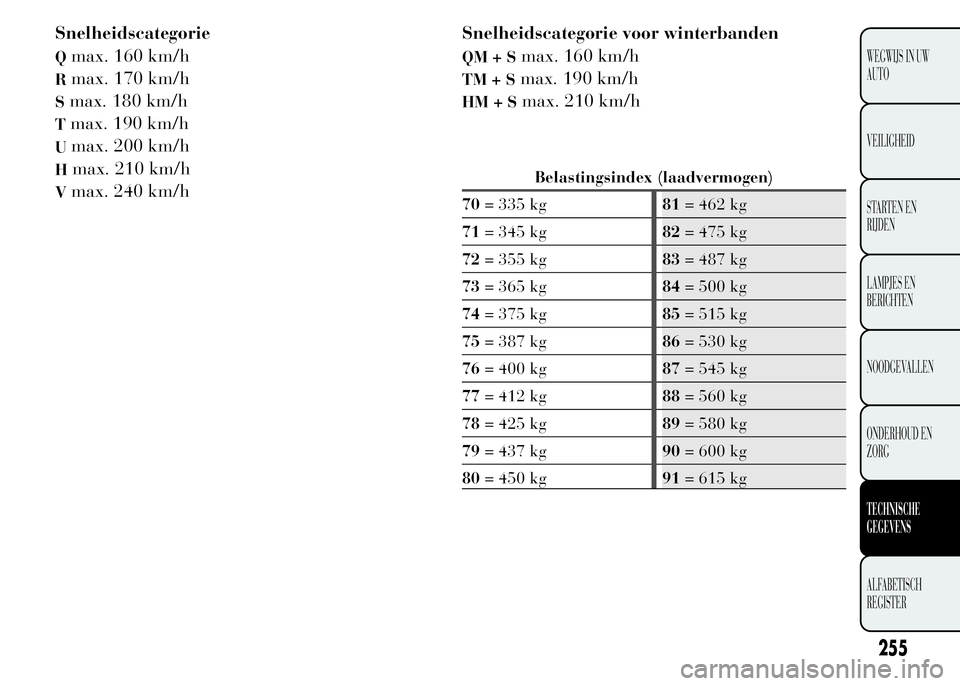

Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/hSnelheidscategorie voor winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingsindex (laadvermogen)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
255
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DE VELGMAAT LEZEN
Voorbeeld fig. 172:6Jx15H2
6velgdoorsnee in inches (1).
Jvelgschouder (deel aan de zijkanten waarop de
bandhiel rust) (2).
15nominale velgdiameter in inch (komt overeen
met de diameter van de te monteren band)
Ø).
H2vorm en aantal "humps" (vorm van de
velgrand die de hiel van de tubeless band op
zijn plaats houdt).
256
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
(3 =

STANDAARD VELGEN EN BANDEN
Versies Velgen Banden Winterbanden(*)
0.9 TwinAir 85 pk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.2 8V 69 pk5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Voor bepaalde versies/markten
(***) Geen montage van sneeuwkettingen mogelijk
257
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Ruimtebesparend
reservewiel
(*)
Velg
Band

Versies Velgen Banden Winterbanden
1.3 16V MultiJet5½Jx14 H2-ET35 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Voor bepaalde versies/markten
(***) Geen montage van sneeuwkettingen mogelijk
258
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Ruimtebesparend
reservewiel
(*)
Velg
Band

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde.
Controleer de bandenspanning nogmaals wanneer de banden koud zijn.
BandenOnbelast/bij gemiddelde
belastingVolle belasting
Voor Achter Voor Achter
175/65 R14 82H 2.2 2.1 2.5 2.2
2.8 185/55 R15 82H 2.2 2.1 2.5 2.2
195/50 R15 82H 2.2 2.1 2.5 2.2
195/45 R16 84H 2.4 2.1 2.7 2.4
(*) Voor bepaalde versies/markten
259
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Ruimtebesparend
reservewiel(*)

BAND MET VELGBESCHERMING
BELANGRIJK
Indien op de stalen velgen met
integrale wieldeksels (met
veerbevestiging) van de standaard
afwijkende banden een velgbescherming
wordt gemonteerd, dan mogen de
wieldeksels NIET worden gemonteerd
(fig. 173). Het gebruik van ongeschikte
banden en wieldeksels kan leiden tot een
plots verlies van de bandenspanning.
fig. 173L0F0020
